PON技术交流

三、PON的产品介绍
1、光线路终端OLT
（1）中兴OLT
设备类型 体积 单框最大容量 单机架容量 上联
TDM业务 特点 冗余保护 用户板通用
ZXA10 C200
ZXA10 C220
3U高，19英寸宽
6U高，19英寸宽
20个PON口
40个PON口
180个PON口
200个PON口
最大8GE上联
10GE：2/4×10GE上联 GE：8GE/4GE+4FE
3) 光分配网：是无源光网络的另一种称呼，由馈线光缆、光 分路器、支线光缆组成的点对多点的光分配网络，简称ODN。
二、PON组网的特点
NGN Internet
CATV
网管 OLT
分光器
LAN
ONT ONU
PBX
ONT
ONT
VOICE+DATA
▪ 采用WDM技术，实现单纤双向传输，EPON速率1.25G，GPON速率最大2.5G ▪ 采用以下两种复用技术： 1）下行数据流采用广播技术 2）上行数据流采用TDMA技术
二、PON组网的特点
1、上行：TDMA（时分多址）方式
▪ 原则：任一时刻只能有一个ONU发送上行信号，系统才能正常工作 ▪ 不同的ONU分配不同的时间片，轮流发送上行数据；每个ONU发送上行数据的时间片
可以是动态的，时间片的大小和多少在宏观上表现为带宽的大小 ▪ 由于数据速率非常高，因此细微的由ONU的距离不同而产生的时延应该在发送上行
一、PON组网的原理
PON网络术语及定义
1) 无源光网络：由光纤、光分路器、光连接器等无源光器件 组成的点对多点的网络，简称PON。
2) 无源光网络系统：由光线路终端OLT、无源光网络PON(或 光分配网ODN)、光网路单元ONU 组成的信号传输系统，简称PON 系统。根据采用的信号传输格式可简称xPON，如APON、BPON、 EPON 和GPON 等。

EPON就是将信息封装成以太网帧进行传输的 PON。由于以太网相关器件价格相对低廉，并且 对于在通信业务量中所占比例越来越大的以太网承 载的数据业务而言，EPON免去了IP数据传输的协 议和格式转化，效率高，传输速率达1.25 Gbit/s， 且有进一步升级的空间，因此EPON受到了普遍关 注。
GPON的提出
WDM－PON虽然多年前就被认为是FTTH发展的首选技术，可是一直 没有被运营商青睐，主要原因是适合WDM的廉价而又稳定的光源一直 没有出现。 短期内EPON/GPON 仍然具有较大的发展空间，EPON/GPON以 Ethernet技术为基础，数据流的传输遵从成熟而经济的IEEE 802.3协议， 其承载的是可变长度的分组数据包，非常适合目前主流的IP业务。
• CO设备发挥主控功能
PSPON 的发展历程
基于ATM的PON – APON(BPON) 基于以太网的 PON – EPON GPON – GFP(通用成帧协议),源模式传输
xPON历史回顾
90年代中期，由当时主要运营商发起的全业务接入 组织(FSAN)首先发起关于PON的研究
最初的PON标准是APON(BPON)，以ATM为传输 协议，传输速率是155Mb/s，后来提高到支持 622Mb/s的速率
BPON的标准
G.983.1建议
1998年10月，主要规 定了标称线路速率、光 网络要求、网络分层结 构、物理媒质层要求、 汇聚层要求、测距方法 和传输性能要求等。
G.983.2建议
1999年，即“APON 的ONT管理和控制接 口规范”，主要从网络 管理和信息模型上对 APON系统进行了定义， 以确保不同厂商的设备 可实现互操作。
FTTC－Fiber To The Curb/Cabinet

GPON系统的网络应用类型
• 按照ONU在接入网中所处位置的不同，GPON系 统通常有以下几种网络应用类型：光纤到居民用 户（FTTH）、光纤到居民楼（FTTB）、光纤到 办公室（FTTO）、光纤到节点/路边（FTTN/C） 等。
FTTX的典型建设模式
• FTTB(PON+LAN/WLAN)光纤到楼层/单元：
• 高端应用模式������ • 高端住宅区或者网吧等可考虑该种模式 • 投资成本较高，仅适用于投资收益比高的地区。
FTTX中ONU的各种形态
终端类型 ONT ONT 名称 SFU SBU 应用类型 接入业务 FTTH FTTO IP、话音 业务接口类型和数量 FE 1～4 POTS 0～1 1～2 16/24/ 48/96 E1 DSL
不同的ONU用 ONU-ID标识
不同的T-CONT用 AllocD标识

GPON 协议栈
GPON协议栈中国移动GPON技术规 范
GPON参考模型
C/M平面由3部分组成：嵌入式OAM，PLOAM和OMCI。嵌入 式OAM和PLOAM通道信息用于对物理层和GTC层进行管理。而 OMCI提供了更高层次的统一的管理系统。 嵌入式OAM通道通过GTC帧头中域格式信息来提供(BDMap， DBRu等)。功能包括：带宽授权，动态带宽分配信令等。 PLOAM通道涉及ONU注册、加密，Boot OMCI等 功能。 OMCI通道用于管理在GTC层上层定义的业务的管理 。
GPON网络基本性能参数
GPON提供以下几种异步传输速率： 0.15552 Gbit/s up, 1.24416 Gbit/s down 0.62208 Gbit/s up, 1.24416 Gbit/s down 1.24416 Gbit/s up, 1.24416 Gbit/s down 0.15552 Gbit/s up, 2.48832 Gbit/s down 0.62208 Gbit/s up, 2.48832 Gbit/s down 1.24416 Gbit/s up, 2.48832 Gbit/s down（目前的主流支持速率） 2.48832 Gbit/s up, 2.48832 Gbit/s down 支持最大逻辑距离为：60km 支持最大物理距离为：20km 支持最大距离差为：20km Logical reach : 60 km 分光比为1：64，可升级为1：128

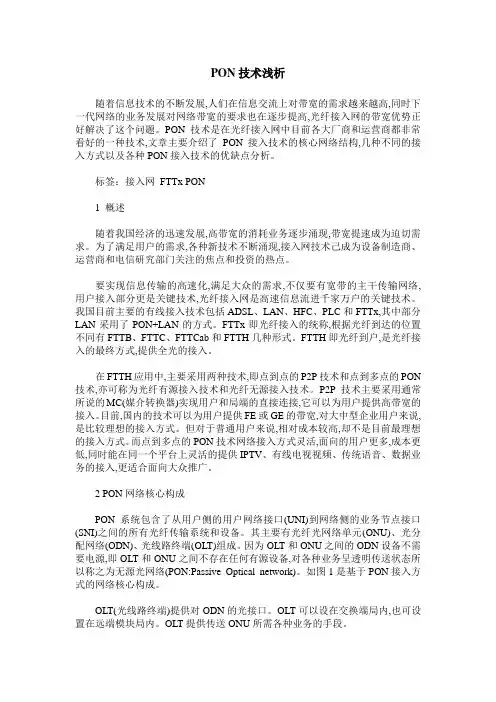

PON技术浅析随着信息技术的不断发展,人们在信息交流上对带宽的需求越来越高,同时下一代网络的业务发展对网络带宽的要求也在逐步提高,光纤接入网的带宽优势正好解决了这个问题。

PON技术是在光纤接入网中目前各大厂商和运营商都非常看好的一种技术,文章主要介绍了PON接入技术的核心网络结构,几种不同的接入方式以及各种PON接入技术的优缺点分析。

标签：接入网FTTx PON1 概述随着我国经济的迅速发展,高带宽的消耗业务逐步涌现,带宽提速成为迫切需求。

为了满足用户的需求,各种新技术不断涌现,接入网技术己成为设备制造商、运营商和电信研究部门关注的焦点和投资的热点。

要实现信息传输的高速化,满足大众的需求,不仅要有宽带的主干传输网络,用户接入部分更是关键技术,光纤接入网是高速信息流进千家万户的关键技术。

我国目前主要的有线接入技术包括ADSL、LAN、HFC、PLC和FTTx,其中部分LAN采用了PON+LAN的方式。

FTTx即光纤接入的统称,根据光纤到达的位置不同有FTTB、FTTC、FTTCab和FTTH几种形式。

FTTH即光纤到户,是光纤接入的最终方式,提供全光的接入。

在FTTH应用中,主要采用两种技术,即点到点的P2P技术和点到多点的PON 技术,亦可称为光纤有源接入技术和光纤无源接入技术。

P2P技术主要采用通常所说的MC(媒介转换器)实现用户和局端的直接连接,它可以为用户提供高带宽的接入。

目前,国内的技术可以为用户提供FE或GE的带宽,对大中型企业用户来说,是比较理想的接入方式。

但对于普通用户来说,相对成本较高,却不是目前最理想的接入方式。

而点到多点的PON技术网络接入方式灵活,面向的用户更多,成本更低,同时能在同一个平台上灵活的提供IPTV、有线电视视频、传统语音、数据业务的接入,更适合面向大众推广。

2 PON网络核心构成PON系统包含了从用户侧的用户网络接口(UNI)到网络侧的业务节点接口(SNI)之间的所有光纤传输系统和设备。
