现代设计理论与方法复习资料

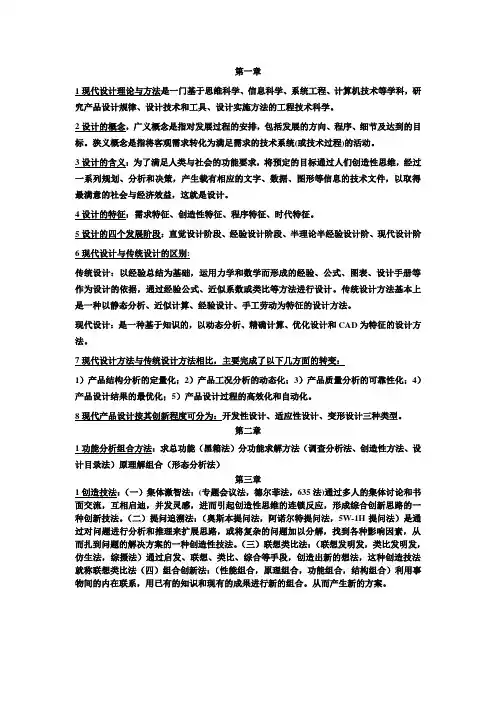

第一章1现代设计理论与方法是一门基于思维科学、信息科学、系统工程、计算机技术等学科，研究产品设计规律、设计技术和工具、设计实施方法的工程技术科学。

2设计的概念，广义概念是指对发展过程的安排，包括发展的方向、程序、细节及达到的目标。

狭义概念是指将客观需求转化为满足需求的技术系统(或技术过程)的活动。

3设计的含义：为了满足人类与社会的功能要求，将预定的目标通过人们创造性思维，经过一系列规划、分析和决策，产生载有相应的文字、数据、图形等信息的技术文件，以取得最满意的社会与经济效益，这就是设计。

4设计的特征：需求特征、创造性特征、程序特征、时代特征。

5设计的四个发展阶段：直觉设计阶段、经验设计阶段、半理论半经验设计阶、现代设计阶6现代设计与传统设计的区别:传统设计：以经验总结为基础，运用力学和数学而形成的经验、公式、图表、设计手册等作为设计的依据，通过经验公式、近似系数或类比等方法进行设计。

传统设计方法基本上是一种以静态分析、近似计算、经验设计、手工劳动为特征的设计方法。

现代设计：是一种基于知识的，以动态分析、精确计算、优化设计和CAD为特征的设计方法。

7现代设计方法与传统设计方法相比，主要完成了以下几方面的转变：1）产品结构分析的定量化；2）产品工况分析的动态化；3）产品质量分析的可靠性化；4）产品设计结果的最优化；5）产品设计过程的高效化和自动化。

8现代产品设计按其创新程度可分为：开发性设计、适应性设计、变形设计三种类型。

第二章1功能分析组合方法：求总功能（黑箱法）分功能求解方法（调查分析法、创造性方法、设计目录法）原理解组合（形态分析法）第三章1创造技法：（一）集体激智法：(专题会议法，德尔菲法，635法)通过多人的集体讨论和书面交流，互相启迪，并发灵感，进而引起创造性思维的连锁反应，形成综合创新思路的一种创新技法。

（二）提问追溯法：（奥斯本提问法，阿诺尔特提问法，5W-1H提问法）是通过对问题进行分析和推理来扩展思路，或将复杂的问题加以分解，找到各种影响因素，从而扎到问题的解决方案的一种创造性技法。

现代设计方法复习资料现代设计方法的基本特点：程式性、创造性、系统性、最优化、综合性、计算计化。

优化设计：包括全生命周期优化设计、广义优化设计、集成优化与综合优化等。

计算机辅助设计：是设计人员借助于计算机进行设计的方法，其特点是将人的创造能力和计算机的告诉运算能力，巨大的存储能力和逻辑判断能力很好的结合起来。

有限元法：用有限个单元将连续体离散化，通过对有限个单元作分片插值求解各种力学、物理问题的一种数值方法。

可靠性设计就是先考虑可靠性的一种设计方法。

可靠性表示系统、设备、元器件的功能在规定的田间和规定的时间内稳定程度的特性，它是衡量产品质量的一个重要指标。

可靠性定义为：产品在规定条件下和规定时间内完成规定功能的能力。

可靠性定义包含的五要素：产品、规定时间、规定条件、规定功能、能力。

世界坐标系：是最常用的坐标系。

该坐标系也称为用户坐标系，是一个符合右手定则的直角坐标系，用来定义在二维平面或者三维世界中的物体，理论上，世界坐标系是无限大且连续的，即它的定义域为实数域。

设备坐标系：图形输出设备（如显示器、绘图仪）自身都有一个坐标系，称之为设备坐标系，是一个二维平面坐标系，其度量单位是步长或像素，因此，它的定义域是整数域且有界。

规格化设备坐标系。

二维图形的变换矩阵： 例题解析：1)绕坐标原点以外的任意一点P(x0 y0)旋转θ角的旋转变换 可分解为： a.平移变换使旋转中心P 平移到坐标原点b.旋转变换绕坐标原点旋转θ角c.平移变换使旋转中心P 回到原来的位置。

组合变换矩阵T ＝T1 · T2 · T3各部分的功能：a b p C d q⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡--=1010011y x T ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-=100002θθθθcos sin sin cos T ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=10100103y x T ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-+-+--=111000000)cos (sin sin )cos (cos sin sin cos θθθθθθθθy x y x TL m sAbcd可实现图形的比例、对称、旋转、错切四种基本变换。

第一章设计方法学1. 现代设计目标：缩短产品设计周期；提高产品质量；降低生产成本。

T--缩短产品设计周期Q--提高产品质量C--降低其成本2. 传统设计法特点：静态的、经验的、手工式的、（近似计算）现代设计法特点：动态的、科学的、计算机化的、（精确计算）3.现代设计理论与方法的发展分为：（1)直觉设计阶段（2)经验设计阶段（3)半理论半经验设计阶段（4)现代设计阶段4.系统－执行特定功能而达到特定目的，相互联系，相互作用的元素。

具有特定功能的、相互间具有一定联系的许多要素构成的一个整体，即由两个或两个以上的要素组成的具有一定结构和特定功能的整体都是系统。

5.系统化设计的特征：由上而下、由总到细。

基本方法：系统的分析和综合。

6.黑箱法定义：把系统看成是一个不透明的，不知其内部结构的“黑箱”，在不打开黑箱的前提下，利用外部观测，通过分析黑箱与周围环境的信息联系,了解其功能的一种方法。

根据系统的某种输入及要求获得某种输出的功能要求，从中寻找出某种物理效应或原理来实现输入-输出之间的转换，得到相应的解决方法，从而推求出“黑箱”的功能结构，使“黑箱”逐渐变成“灰箱”、“白箱”的一种方法。

7.系统化设计的步骤：8、评价的目标内容：（1) 技术评价目标——可行性，创造性，可靠性（2) 经济评价目标——成本，利润，市场潜力（3）社会评价目标——社会效益和影响9.技术-经济评价法（a)技术价Wt : Wt=(Piqi)/Pmax（Pi-各技术评分值；qi-加权系数；Pmax-最高分值5分或10分）（b)经济价Ww：Ww=Hi/H=0.7Hz/H （Hi-理想成本；H-实际成本）（c)技术-经济综合评价：均值法：W=（Wt+Ww)/2双曲线法：W= (Wt.Ww )10.产品价值V=F/C ( F-功能C-成本)11.寿命周期成本（要会画出它的曲线图，并做分析）C=C1+C2 C1-生产成本C2-使用成本12、提高V途径（分5种情况讨论）F ↑/C →=V ↑功能F →/C ↓=V ↑成本F ↑/C ↓=V ↑功能、成本F ↑↑/C ↑=V ↑功能F ↓/C ↓↓=V ↑成本第二章机械优化设计1.优化设计的数学模型统一形式描述：min f(x) x=[x1,x2,………xn]Ts.t. gi(x)<=0 i=1,2,3…mhj(x)=o j=1,2,……n(p<n)2. 迭代过程X（k+1）=x（k）+α（k）s（k）x（k）——第K步迭代点α（k）——第K步迭步长s（k）——第K步迭代方向3. 终止准则：（1）点距准则：(1)1 k k k ksαε+-=≤X X(2)下降准则：(3）梯度准则：4.一维搜索方法 : 对一维（也称一元或单变量）目标函数f(x)寻求其最优解x*的过得程称为一维优化，所使用的方法称为一维优化方法。

现代设计方法参考答案1.凸规划对于约束优化问题。

2.可行搜寻方向是指当设计点沿该方向作微量移动时，目标函数值下降，且不会越出可行域。

3.设计空间：n 个设计变量为坐标所组成的实空间，它是全部设计方案的组合7.黄金分割法：是指将一线段分成两段的方法，使整段长与较长段的长度比值等于较长段与较短段长度的比值。

8.可行域：满足全部约束条件的设计点，它在设计空间中的活动范围称作可行域一、与文件系统相比，数据库系统的主要特征有哪些？关于数据库系统比照文件系统的优点有：1、提高了数据的共享性，使多个用户能够同时访问数据库中的数据。

2、提高了数据的全都性和完整性。

3、供给数据与应用程序的独立性。

二、常用的牢靠度安排方法有哪三种？各自的安排原则是什么？答：常用的牢靠度三种安排方法和各自的安排原则如下：〔1〕等同安排法：依据系统中各单元〔子系统或零部件〕的牢靠度均相等的原则安排。

〔2〕加权安排法：把各子系统在整个系统中的重要度以及各子系统的简单度作为权重来安排牢靠度。

〔3〕最优安排法：全面考虑各种殷素的影响，承受优化方法安排牢靠度。

三、在有限元分析时，什么状况下适合选择一维、二维、三维单元？（1）当几何外形、材料性质及其它参数能用一个坐标描述时，选用一维单元。

（2）当几何外形、材料性质及其它参数需要用两个相互独立的坐标描述时，选用二维单元。

（3）当几何外形、材料性质及其它参数需要用三个相互独立的坐标描述时，选用三维单元。

四、简述梯度法的根本原理和特点梯度法的根本原理：梯度法又称最速下降法，根本原理是在迭代点四周承受使目标函数值下降最快的负梯度方向作为搜寻方向，求目标函数的微小值。

梯度法的特点：迭代计算简洁，只需求一阶偏导数，所占用存储单元少，对原始点要求不高，在接近微小点位置时收敛速度很慢。

五、什么是牢靠性、牢靠度？二者有何关系？牢靠性是指产品在规定的时间内，在规定的条件下，完成规定功能的力量；牢靠度是指产品在规定的时间内，在规定的条件下，完成规定功能的概率；两者的联系就在于，牢靠度是对产品牢靠性的概率度量。
