单片机控制系统的设计与调试方法一、前言单片机控制系统是现代电子技术中的一种重要的应用，它具有体积小、功耗低、成本低等优点，被广泛应用于各种领域。
本文将介绍单片机控制系统的设计与调试方法。
二、硬件设计1. 确定系统功能需求在进行单片机控制系统的硬件设计前，需要确定系统的功能需求。
这包括了系统所要实现的功能以及所需要使用的传感器和执行器等。
2. 选择适当的单片机芯片根据系统的功能需求和性能要求，选择适当的单片机芯片。
常见的单片机芯片有8051系列、PIC系列、AVR系列等。
3. 设计电路图根据所选单片机芯片和外围器件，设计电路图。
电路图应包括主控芯片、外设接口电路、时钟电路等。
4. PCB设计根据电路图进行PCB布局和布线设计。
在进行PCB设计时应注意防止信号干扰和功率噪声等问题。
5. 制作PCB板完成PCB设计后，可以通过打样或委托加工来制作PCB板。
6. 组装调试将所选单片机芯片及外围器件进行组装，并进行调试。
在调试时需要注意电路连接是否正确、电源电压是否稳定等问题。
三、软件设计1. 确定系统的软件功能需求在进行单片机控制系统的软件设计前，需要确定系统的软件功能需求。
这包括了系统所要实现的功能以及所需要使用的算法和数据结构等。
2. 编写程序框架根据所选单片机芯片和外围器件，编写程序框架。
程序框架应包括初始化函数、主循环函数等。
3. 编写具体功能模块根据系统的软件功能需求，编写具体功能模块。
例如，如果系统需要测量温度，则需要编写一个测量温度的函数。
4. 调试程序完成程序编写后，进行调试。
在调试时需要注意程序是否能够正确运行、是否存在死循环等问题。
四、系统调试1. 确定测试方法在进行单片机控制系统的调试前，需要确定测试方法。
测试方法应包括了测试步骤和测试工具等。
2. 进行硬件测试对单片机控制系统进行硬件测试。
硬件测试应包括了电路连接是否正确、电源电压是否稳定等问题。
3. 进行软件测试对单片机控制系统进行软件测试。
单片机调试方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 硬件连接：将 STM32 单片机开发板通过 USB 数据线连接到电脑。
单片机系统设计与仿真-基于Proteus课程设计概述单片机系统设计与仿真是电子信息、计算机科学与技术等专业的一门必修课程。
本课程旨在培养学生对单片机系统的整体设计与仿真的能力，以及培养学生的团队协作和实践能力。
本文将介绍单片机系统设计与仿真的基本原理、设计流程和Proteus软件的使用，并结合一个实际的课程设计案例，详细讲解如何进行单片机系统的设计与仿真。
基本原理单片机系统单片机系统是指由单片机芯片、外围电路和软件系统构成的一个整体。
其中，单片机芯片是整个系统的核心，其通过内部的计算单元、存储单元和通信单元来实现各种功能。
而外围电路则负责提供单片机芯片所需的输入、输出信号和供电等。
设计流程单片机系统的设计流程一般包括以下几个步骤：1.确定系统需求和功能：根据具体的应用需求和设计要求，确定单片机系统的功能和性能指标，例如：输入输出方式、通信协议、时序控制等。
2.选择单片机芯片和外围器件：根据系统设计要求，选择适合的单片机芯片和外围器件，例如：传感器、驱动器、电源等。
3.电路设计：根据系统需求和芯片手册的要求，设计整个系统的电路原理图和PCB电路板图。
4.编写程序：根据系统功能和需求，编写单片机程序，完成各种功能的实现。
5.系统测试和调试：在硬件和软件都构建完成后，进行系统测试和调试，确保系统的功能和性能满足要求。
Proteus软件Proteus是一款由英国Labcenter Electronics公司开发的EDA软件，可用于电子电路、嵌入式系统的设计和仿真。
其功能强大，使用方便，广泛应用于电子、通信、计算机和控制等领域。
Proteus软件的使用Proteus软件安装Proteus软件的安装较为简单，在其官网上免费下载安装包后，按照提供的安装向导即可完成安装。
Proteus软件界面Proteus软件的主界面包括菜单栏、工具栏、构建区和输出窗口。
其中，菜单栏和工具栏提供了各种工具和命令，构建区用于构建和编辑原理图和PCB电路板图，输出窗口则用于显示仿真结果和调试信息。
单片机控制系统的硬件设计与软件调试教程单片机控制系统是现代电子技术中常见的一种嵌入式控制系统，其具有体积小、功耗低、成本低等优点，因而在各个领域得到广泛应用。
本文将介绍如何进行单片机控制系统的硬件设计与软件调试，帮助读者快速掌握相关知识，并实际应用于项目当中。
一、硬件设计1. 系统需求分析在进行硬件设计之前，首先需要明确单片机控制系统的需求。
这包括功能需求、性能需求、输入输出接口需求等。
根据需求分析的结果，确定采用的单片机型号、外围芯片以及必要的传感器、执行机构等。
2. 系统框图设计根据系统需求，绘制系统框图。
框图主要包括单片机、外围芯片、传感器、执行机构之间的连接关系，并标明各接口引脚。
3. 电源设计单片机控制系统的电源设计至关重要。
需要根据单片机和外围芯片的工作电压要求，选择合适的电源模块，并进行电源稳压电路的设计，以确保系统工作的稳定性。
4. 电路设计与布局根据系统框图，进行电路设计与布局。
需要注意的是，对于模拟信号和数字信号的处理需要有一定的隔离和滤波措施，以减少干扰。
此外，对于输入输出接口，需要进行保护设计，以防止过电压或过电流的损坏。
5. PCB设计完成电路设计后，可以进行PCB设计。
首先，在PCB软件中绘制原理图，然后进行元器件布局和走线。
在进行布局时，应考虑到信号传输的长度和走线的阻抗匹配；在进行走线时，应考虑到信号的干扰和电源的分布。
完成布局和走线后，进行电网设计和最后的校对。
6. PCB制板完成PCB设计后，可以将设计好的原理图和布局文件发送给PCB厂家进行制板。
制板完成后，检查排线是否正确，无误后进行焊接。
二、软件调试1. 开发环境搭建首先需要搭建开发环境。
根据单片机型号，选择合适的开发环境，如Keil、IAR等，并将其安装到计算机上。
接下来，将单片机与计算机连接，并进行相应的驱动安装。
2. 系统初始化在软件调试过程中，首先需要进行系统的初始化。
这包括设置时钟源、配置IO口、初始化外设等。

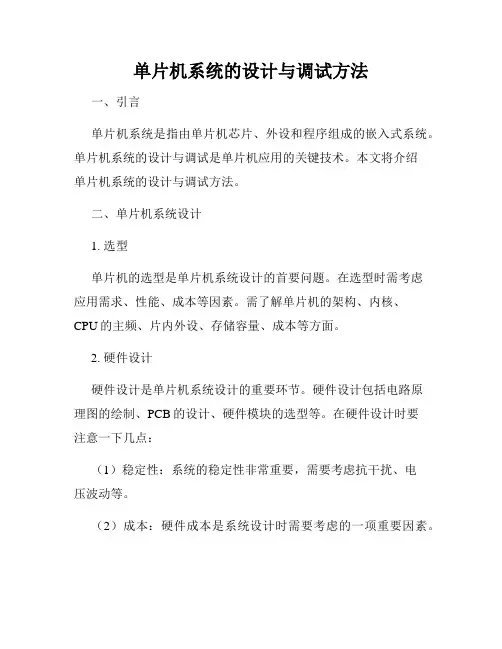

单片机系统的设计与调试方法一、引言单片机系统是指由单片机芯片、外设和程序组成的嵌入式系统。
单片机系统的设计与调试是单片机应用的关键技术。
本文将介绍单片机系统的设计与调试方法。
二、单片机系统设计1. 选型单片机的选型是单片机系统设计的首要问题。
在选型时需考虑应用需求、性能、成本等因素。
需了解单片机的架构、内核、CPU的主频、片内外设、存储容量、成本等方面。
2. 硬件设计硬件设计是单片机系统设计的重要环节。
硬件设计包括电路原理图的绘制、PCB的设计、硬件模块的选型等。
在硬件设计时要注意一下几点：（1）稳定性：系统的稳定性非常重要，需要考虑抗干扰、电压波动等。
（2）成本：硬件成本是系统设计时需要考虑的一项重要因素。
（3）可靠性：系统的可靠性决定了系统的使用寿命，需考虑硬件模块的选型等因素。
3. 软件设计软件设计是单片机系统设计的核心。
软件设计包括单片机系统的程序设计、编译、烧录等。
在软件设计时要注意以下几点：（1）可移植性：软件的可移植性是系统设计时需要考虑的一项重要因素。
（2）性能：评估单片机的性能并根据需求选择合适的算法。
（3）优化：将代码进行优化，提高执行效率，缩小代码尺寸。
三、单片机系统调试单片机系统的调试是单片机应用的重要环节。
单片机系统的调试包括硬件调试和软件调试。
调试可以从以下几个方面进行。
1. 硬件调试在硬件调试时需注意以下几点：（1）检查原理图：确认原理图的正确性和一致性。
（2）检查电源：检查电源电压的精度和稳定性。
（3）检查时钟：检查时钟的频率和稳定性是否满足要求。
（4）检查通信：检查通信接口的正确性和稳定性。
2. 软件调试在软件调试时需注意以下几点：（1）调试工具：选择合适的开发工具，例如调试器。
（2）调试信息：使用适当的输出信息方式，例如LED指示灯、串口通信等。
（3）调试顺序：根据程序模块的调用关系按顺序进行调试，逐步验证程序的正确性。
（4）调试记录：记录调试过程中的遇到的问题和解决方法，以便以后处理类似问题时参考。

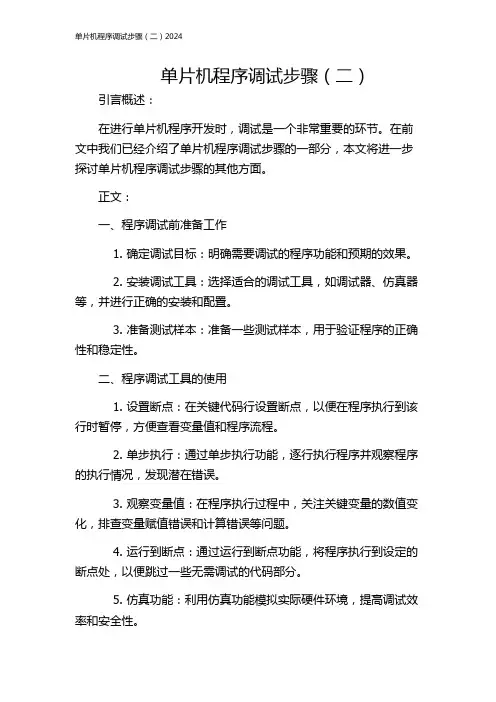

单片机程序调试步骤（二）引言概述：在进行单片机程序开发时，调试是一个非常重要的环节。
在前文中我们已经介绍了单片机程序调试步骤的一部分，本文将进一步探讨单片机程序调试步骤的其他方面。
正文：一、程序调试前准备工作1. 确定调试目标：明确需要调试的程序功能和预期的效果。
2. 安装调试工具：选择适合的调试工具，如调试器、仿真器等，并进行正确的安装和配置。
3. 准备测试样本：准备一些测试样本，用于验证程序的正确性和稳定性。
二、程序调试工具的使用1. 设置断点：在关键代码行设置断点，以便在程序执行到该行时暂停，方便查看变量值和程序流程。
2. 单步执行：通过单步执行功能，逐行执行程序并观察程序的执行情况，发现潜在错误。
3. 观察变量值：在程序执行过程中，关注关键变量的数值变化，排查变量赋值错误和计算错误等问题。
4. 运行到断点：通过运行到断点功能，将程序执行到设定的断点处，以便跳过一些无需调试的代码部分。
5. 仿真功能：利用仿真功能模拟实际硬件环境，提高调试效率和安全性。
三、问题定位与解决1. 堆栈追踪：当程序执行过程中发生异常或错误时，通过堆栈追踪功能，定位错误出现的位置和原因。
2. 日志记录：在关键代码中添加日志记录功能，以便查看程序的执行过程和变量值，有助于问题的定位和解决。
3. 分模块调试：将程序分成多个模块，逐个模块进行调试，逐步缩小问题所在的范围。
4. 二分法调试：对于较大的程序，可以采用二分法调试，即将程序切分成两个部分，确定哪一部分出现了问题。
四、调试结果分析与修复1. 结果对比：将程序输出的结果与预期结果进行对比，找出有差异的地方。
2. 缺陷修复：根据调试结果和分析，对程序中的缺陷进行修复，并再次进行测试验证。
3. 优化改进：在修复缺陷的基础上，对程序进行优化改进，提升程序的性能和稳定性。
五、遇到的常见问题与解决方法1. 程序死机：可能是程序中出现了死循环或死锁等问题，需要通过调试工具的断点定位功能找到问题所在。
第43卷 第5期 2016年5月天 津 科 技TIANJIN SCIENCE & TECHNOLOGYV ol.43 No.5May 2016收稿日期：2016-04-01应用技术单片机应用系统的调试方法温艳艳(天津现代职业技术学院 天津300350)摘 要：单片机应用系统的调试是单片机研发和应用中必不可少的重要环节。
主要介绍了单片机应用系统的调试方法。
首先调试单片机应用系统的硬件组成部分，对硬件部分进行逐一组装及调试。
其次，进行单片机应用系统的软件调试。
最后，对单片机应用系统进行统一调试。
在不同工作环境下，系统调试又分为模拟调试和现场调试。
不同的调试目的和作用也因所处不同阶段有所差异。
单片机应用系统的调试目的是排查出系统软硬件设计中存在的问题，从而达到控制要求。
关键词：单片机 硬件调试方法 软件调试方法中图分类号：TP36 文献标志码：A 文章编号：1006-8945(2016)05-0063-02On Debugging Method of MCU Application SystemWEN Yanyan(Tianjin Modern V ocational Technology College ，Tianjin 300350，China )Abstract ：The debugging of single chip microcomputer (MCU )application system plays an indispensable role in the devel-opment and application of MCUs ．This paper mainly introduces debugging method of MCU application system ．First debug hardware of MCU application system ，and then debug and assemble the hardware part one by one ．Secondly ，proceed with the software debugging stage ．Finally ，carry out the unified debugging of the system ．Under different working conditions ，system debugging is divided into simulation debugging and commissioning ．There are differences between debugging pur-poses a nd functions due to the differences in different periods ．The debugging purpose of MCU a pplica tion system is to screen out problems existing in the system hardware design and software design ，so as to achieve control requirements. Key words ：MCU ；hardware debugging method ；software debugging method单片机应用系统的调试是单片机研发和应用中必不可少的重要环节。

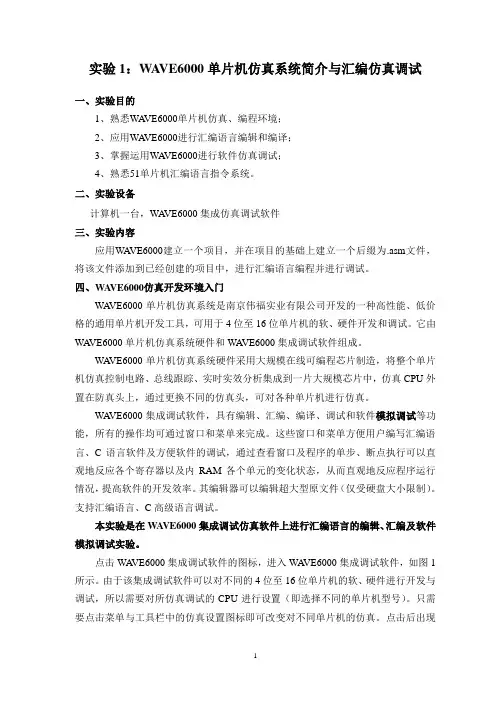

实验1：WA VE6000单片机仿真系统简介与汇编仿真调试一、实验目的1、熟悉WA VE6000单片机仿真、编程环境；2、应用WA VE6000进行汇编语言编辑和编译；3、掌握运用WA VE6000进行软件仿真调试；4、熟悉51单片机汇编语言指令系统。
