Proteus虚拟仿真案例-——流水灯制作一、原理图设计1.打开proteus，新建文件2.选择元器件(1)选择单片机芯片左侧快捷菜单栏里按下，按下P，在“关键字”栏中输入“8951”,选择AT89C51(2)选择晶振：输入crystal，选择CRYSTAL(3)选择电容：输入22p，左边类别中选择Capacitors，右边选择CERAMIC22P(4)选择电阻：输入10k,左边类别中选择Resistors，右边选择RESISTORS库的3WATT10K(5)选择led:输入led，左边类别中选择Optoelectronics，右边选择led—yellow(6)选择按钮：输入button,选择USERDVC库的BUTTON(7)选择好的元器件如图所示3.放置器件振荡电路:(1)放置AT89C51单片机：在DEVICES栏中选中AT89C51，然后在绘制区放置到合适的位置(2)放置晶振，隐藏text属性（菜单-模板—设置设计默认值—显示隐藏文本不勾选）(3)分别将晶振的两脚与AT89C51的19、18脚相连(4)放置两个22p的电容,一端与晶振相连，另一端互连(5)放置地节点（左侧快捷菜单栏里按下—-GROUND），与两个电容相连复位电路:a.放置电源节点(左侧快捷菜单栏里按下——POWER）b.放置地节点c.放置电容,电阻，电阻一端接地，一端与电容相连，电容一端接+5V电源d.AT89C51第9脚接电阻、电容中间e.放置按钮，接电容两端f.右击按钮——编辑属性——元件参考:BUTTON，并取消“本元件不用于PCB制版”g.修改C3电容的值：右击——编辑属性—-Capacitance改为10u绘制流水灯：a.放置电阻、led，右击led——编辑属性——隐藏元件值,连接电阻和ledb.使用块复制，复制7组电阻和ledc.放置电源，分别与D1—D8的一端连接d.总线绘制:左侧选择“总线模式”,绘制一条总线,连接P1口与R2-R9e.使用属性分配工具进行快速网络标号：按下a，出现属性分配窗口,“字符串”框输入“net=D＃”，单击P0口的8条线，进行编号，再次按下a，出现属性分配窗口，“字符串”框输入“net=D#”，单击R2—R9的8条线，进行编号f.批量修改R2-R9的值：按下a，出现属性分配窗口，“字符串”框输入“VALUE=100”，确定二、系统仿真1.编写源代码(1)菜单——源代码——添加/删除源文件—-new——文件名输入pmd。

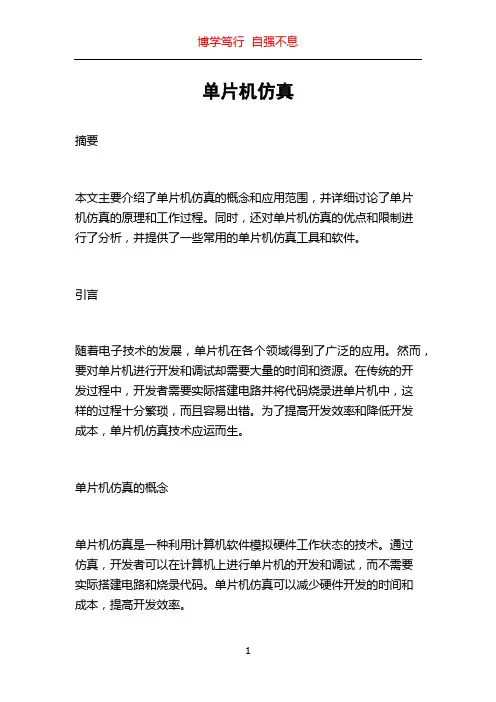

单片机仿真摘要本文主要介绍了单片机仿真的概念和应用范围，并详细讨论了单片机仿真的原理和工作过程。
同时，还对单片机仿真的优点和限制进行了分析，并提供了一些常用的单片机仿真工具和软件。
引言随着电子技术的发展，单片机在各个领域得到了广泛的应用。
然而，要对单片机进行开发和调试却需要大量的时间和资源。
在传统的开发过程中，开发者需要实际搭建电路并将代码烧录进单片机中，这样的过程十分繁琐，而且容易出错。
为了提高开发效率和降低开发成本，单片机仿真技术应运而生。
单片机仿真的概念单片机仿真是一种利用计算机软件模拟硬件工作状态的技术。
通过仿真，开发者可以在计算机上进行单片机的开发和调试，而不需要实际搭建电路和烧录代码。
单片机仿真可以减少硬件开发的时间和成本，提高开发效率。
单片机仿真的原理单片机仿真的原理基于计算机的虚拟化技术和仿真工具。
首先，开发者需要通过编程语言编写单片机的代码。
然后，通过仿真工具将代码加载到仿真环境中，并设置相应的仿真参数。
仿真环境会模拟出单片机的工作状态，并实时显示单片机的状态和输出结果。
开发者可以通过仿真工具提供的调试功能进行断点调试、变量监视等操作，以便对代码进行测试和优化。
单片机仿真的工作过程单片机仿真的工作过程可以分为几个步骤：1. 编写代码：开发者需要使用编程语言编写单片机的代码，包括初始化代码、主程序和中断服务子程序等。
2. 加载代码：开发者将代码加载到仿真工具中。
仿真工具会解析代码并生成相应的仿真环境。
3. 设置仿真参数：开发者可以根据需要设置仿真参数，如时钟频率、IO口状态等。
4. 启动仿真：开发者启动仿真工具，仿真环境开始模拟单片机的工作状态。
5. 调试代码：开发者可以使用仿真工具提供的调试功能对代码进行测试和优化。
常用的调试功能包括断点调试、变量监视、跟踪执行等。
6. 仿真结果分析：开发者可以实时监视仿真环境中单片机的输出结果，并对仿真结果进行分析和验证。
单片机仿真的优点单片机仿真相比传统开发方式有以下几个优点：1. 提高开发效率：单片机仿真可以在不实际搭建电路的情况下进行开发和调试，大大缩短了开发周期。
《单片机原理及应用》软件开发工具Keil与虚拟仿真平台Proteus的使用实验实验目的(1)了解Keil和Proteus软件的基本特点和功能。
(2)学会使用Keil软件进行单片机中断应用和定时器/计数器应用的编程。
(3)学会使用Proteus软件进行单片机中断应用和定时器/计数器应用的原理图的绘制和程序实现。
(4)学会使用Keil和Proteus两种软件的联调。
实验指导一、Keil C51的使用1.创建项目编写一个新的应用程序前，首先要建立项目（Project）。
（1）在编辑界面下，单击菜单栏中的[Project]，出现下拉菜单，再点击选择中的“New Project”。
（2）单击“New Project…”选项后，就会弹出“Create New Project”窗口。
在“文件名（N）”中输入一个项目的名称，保存后的文件扩展名为“.uvx”，即项目文件的扩展名，以后可直接单击此文件就可打开先前建立的项目。
在“文件名（N）”窗口中输入新建项目文件的名字后，在“保存在（I）”下拉框中选择项目的保存目录，单击“保存（S）”即可。
（3）选择单片机，单击“保存（S）”后，会弹出“Select Device for Target”（选择单片机）窗口，按照提示选择相应的单片机。
搜索“AT89C52”并选择。
（4）单击“确定”按钮后，会出现对话框。
如果需要复制启动代码到新建的项目，选择单击“是”。
如选择单击“否”，启动代码项“STARTUP. A51”不会出现，这时新的项目已经创建完毕。
2.新建文件新的项目文件创建完成后，就需要将用户源程序文件添加到这个项目中，添加用户程序文件通常有两种方式：一种是新建文件，另一种是添加已创建的文件。
(1)单击快捷按钮，这时会出现一个空白的文件编辑画面，用户可在这里输入编写的程序源代码。
(2)单击中快捷按钮,保存用户程序文件，这时会弹出窗口“Save As”的对话框，在“保存在(I)”下拉框中选择新文件的保存目录，这样就将这个新文件与刚才建立的项目保存在同一个文件夹下，然后在“文件名(N)”窗口中输入新建文件的名字，如果使用C51语言编程，则文件名的扩展名应为“.c”。

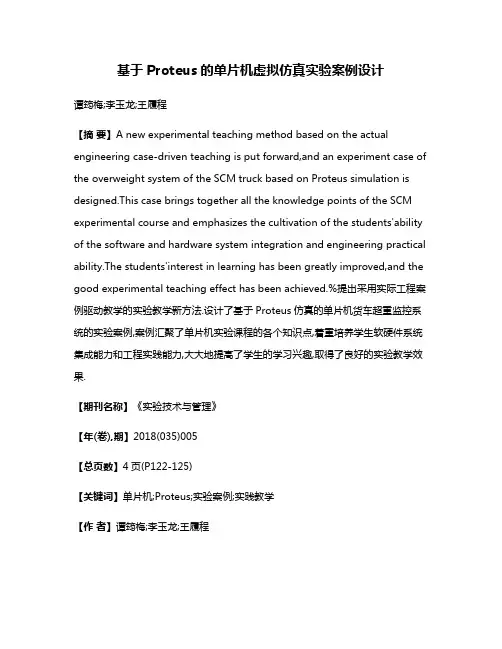

基于Proteus的单片机虚拟仿真实验案例设计谭筠梅;李玉龙;王履程【摘要】A new experimental teaching method based on the actual engineering case-driven teaching is put forward,and an experiment case of the overweight system of the SCM truck based on Proteus simulation is designed.This case brings together all the knowledge points of the SCM experimental course and emphasizes the cultivation of the students'ability of the software and hardware system integration and engineering practical ability.The students'interest in learning has been greatly improved,and the good experimental teaching effect has been achieved.%提出采用实际工程案例驱动教学的实验教学新方法.设计了基于Proteus仿真的单片机货车超重监控系统的实验案例,案例汇聚了单片机实验课程的各个知识点,着重培养学生软硬件系统集成能力和工程实践能力,大大地提高了学生的学习兴趣,取得了良好的实验教学效果.【期刊名称】《实验技术与管理》【年(卷),期】2018(035)005【总页数】4页(P122-125)【关键词】单片机;Proteus;实验案例;实践教学【作者】谭筠梅;李玉龙;王履程【作者单位】兰州交通大学国家级计算机实验教学示范中心,甘肃兰州 730070;兰州交通大学国家级计算机实验教学示范中心,甘肃兰州 730070;兰州交通大学电子与信息工程学院,甘肃兰州 730070【正文语种】中文【中图分类】TP391.9;G642单片机嵌入式系统类课程是各电类专业普遍开设的计算机硬件类课程。

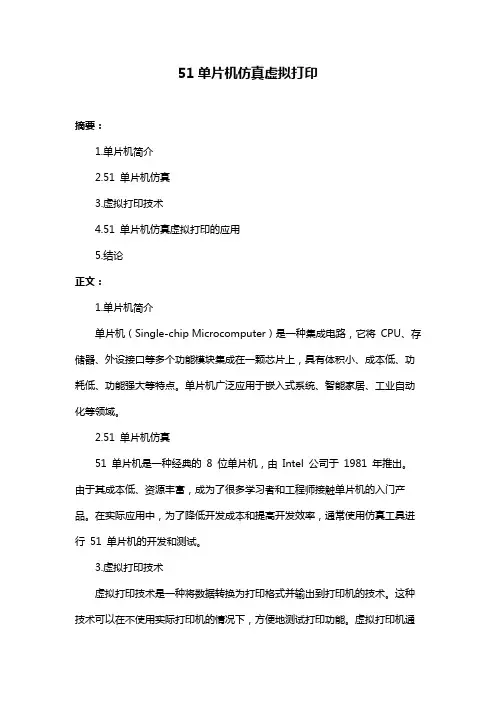

51单片机仿真虚拟打印摘要：1.单片机简介2.51 单片机仿真3.虚拟打印技术4.51 单片机仿真虚拟打印的应用5.结论正文：1.单片机简介单片机（Single-chip Microcomputer）是一种集成电路，它将CPU、存储器、外设接口等多个功能模块集成在一颗芯片上，具有体积小、成本低、功耗低、功能强大等特点。
单片机广泛应用于嵌入式系统、智能家居、工业自动化等领域。
2.51 单片机仿真51 单片机是一种经典的8 位单片机，由Intel 公司于1981 年推出。
由于其成本低、资源丰富，成为了很多学习者和工程师接触单片机的入门产品。
在实际应用中，为了降低开发成本和提高开发效率，通常使用仿真工具进行51 单片机的开发和测试。
3.虚拟打印技术虚拟打印技术是一种将数据转换为打印格式并输出到打印机的技术。
这种技术可以在不使用实际打印机的情况下，方便地测试打印功能。
虚拟打印机通常包括打印任务管理、打印数据处理、打印机驱动等多个部分。
4.51 单片机仿真虚拟打印的应用在实际应用中，51 单片机常常需要与其他设备进行数据交互，打印输出就是其中一种常见的交互方式。
通过使用虚拟打印技术，可以在51 单片机仿真环境中方便地测试打印功能。
例如，当开发一个智能家居系统时，可以通过51 单片机控制相关设备并进行数据打印。
使用虚拟打印技术，可以快速地验证系统的打印功能是否正常。
5.结论51 单片机仿真虚拟打印技术为单片机开发提供了一种便捷的测试方法。
在实际应用中，通过使用虚拟打印技术，可以降低开发成本、提高开发效率，并快速地验证系统的打印功能。
Vol.28No.4
Apr.2012
赤峰学院学报（自然科学版）Journal of Chifeng University （Natural Science Edition ）第28卷第4期（下）
2012年4月1引言
单片机系统的开发包含硬件电路设计、软件设计和系统调试三个部分.通常的开发步骤是首先搭建实物电路或制作PCB 实验板，然后编写软件程序，最后利用仿真器进行软硬件联合调试，直至系统完成.在缺乏实验设备和条件的情况下，利用软件构建单片机系统并调试是一种很好的选择.
Labcenter electronics 公司的EDA 工具软件Proteus 是目前最好的模拟单片机外围器件的工具,它可以仿真51系列、AVR 、PIC 等常用的MCU 及其外围电路，如LCD 、
RAM 、ROM 、键盘、马达、LED 、A/D 、D/A ，部分SPI 、IIC 器件等.它包含几十个元件库和大量虚拟仪器，集电路设计、仿真调试、电路板制作于一体，但该软件并不仿真MCU 本身，而是将编译好的程序解析成单片机引脚电平信号从而控制其外围器件.
Kei l 软件公司开发的KeilC51uVision3是国内流行的单片机软件开发平台，其仿真方法有纯软件仿真（simulator ）和基于驱动文件和硬件仿真平台的硬件仿真(emulator)两种.前者可以利用软件模拟程序运行过程，通过单步、连续、断点等方式对程序进行调试，缺点是不能看到实验现象，只能通过对内部存储器和寄存器进行观察而判断程序正确与否.后者将计算机与硬件仿真器连接，也可进行单步、连续、断点等方式调试，利用仿真器模拟单片机驱动目标系统，可实时观察现象，直观真实并可以调试硬件目标系统.2
在Proteus 中构建单片机系统
该电子时钟系统由AT89C52单片机、LCD1602
液晶显示模块、日历时钟芯片DS1302、10K 上拉电阻、晶振、电池和若干电阻电容构成，电路如图1所示.
在该软件中绘制原理图与其他软件相似，主要有以下两步：2.1
将所需元件从库中装进器件栏（DEVICES ）：左键单击窗口左侧的元器件工具栏的component 按钮，接着再点击窗口左侧的元器件选择区的Pick Divices 按钮，
弹出Pick Devices 窗口（图2），搜索
关键字如“AT89C52”找到器件，双击该器件即可加载到左侧的器件栏中，加载其它元器件和以上过程一样.
2.2在绘图区绘制原理图；将已经找到的器件放
单片机系统虚拟仿真方法
于明军
（赤峰学院物理与电子信息工程学院，内蒙古赤峰024000）
摘要：在缺乏单片机实验设备的情况下，利用软件构建单片机系统，并对程序和电路的进行联合调试，是一种方便可行的方法.本文以数字时钟系统的搭建和仿真调试为例，介绍了仿真软件Proteus 在单片机系统仿真中的使用，
并详细阐述了KeilC51软件和Proteus 软件的联合调试方法，为单片机系统的开发与调试提供了一种纯软件的方法.
关键词：单片机；虚拟仿真；联合调试中图分类号：TP273文献标识码：A 文章编号：1673-260X （2012）04-0032-02
图2
32--
到绘图区，布置好各个元器件相对位置，用鼠标左键点击器件引脚连线即可.
3KeilC51软件和Proteus 软件的联合调试方法硬件电路设计完成后，在KeilC51软件中编写
软件程序，调试通过后生成HEX 文件，对Proteus 中硬件电路的调试有两种方法，一种是利用Pro-teus 单独调试，只需将HEX 文件加载到电路图中的单片机中，运行Proteus 程序观察实验现象，如与设计不符，通过分析现象修改KeilC51中的程序重新编译生成HEX 文件，
再运行仿真，如此往复直到软硬件调试正确.此方法类似于单片机实验板的在线下载，没有仿真器的调试情况；另一种方式是KeilC51软件和Proteus 软件的联合调试，类似于带仿真器的实验板调试的情况.
任何仿真器与KeilC51软件联调都需要由一个驱动文件，并将其信息写入Keil 的配置文件，Keil 软件才能识别.在此我们详细说明其设置方法：
(1)Keil 与Proteus 联调，首先必须将proteus 安装目录下VDM 51.dll 文件复制到Keil 安装目录的\C51\BIN 目录中.
(2)修改keil 安装目录下Tools.ini 文件.用记事本(其它的编辑软件也可以,如Ultra Edit)打开Keil 根目录下的TOOLS.INI 文件，在[C51]栏目下加入TDRV3=BIN\VDM 51.DLL
("Proteus VSM Moni-tor-51Driver")，其中“TDRV3”中的“3”要根据实际情况写，不要和原来的重复，括号中的文字为提示文字，可随意改写.
(3)在proteus 的debug 菜单中选中use remote debug monitor.在keil 中编写MCU 的程序.进入
KEIL 的project 菜单option for target'工程名'.在DEBUG 选项中右栏上部的下拉菜选中Proteus VSM Monitor-51Driver.
(4)在进入seting ，如果同一台机IP 名为127.0.0.1,如不是同一台机则填另一台的IP 地址端口号一定为8000.
软件设置好后，运行Keil 与Proteus 软件，可以在Keil 软件中使用单步、连续、断点等方式调试，于此同时Proteus 软件中将相应的显示程序执行效果，达到软硬件联合调试的效果.如图4所示.
4
结论
本文介绍了利用KeilC51软件和Proteus 软件对单片机系统进行虚拟仿真的方法，可以实现部分硬件仿真的功能.大大简化了实际单片机系统开发过程中硬件电路制作、测试的过程，是一种便捷、低成本的开发方法.而在缺少实验条件的情况下，也是一种很好的单片机系统开发手段.——————————————————
—参考文献：
〔1〕许超,吴新杰,张丹.基于Proteus 和Keil 的单片
机课程教学改革[J].辽宁大学学报(自然科学版),
2011(1).
〔2〕吴凌燕.基于Proteus 的单片机仿真设计[J].仪表
技术,2011(7).
〔3〕陈龙,张亚君.Proteus 仿真软件在单片机实验教
学中的应用[J].实验技术与管理,2009(8).〔4〕陈昶.电子仿真软件在单片机电路仿真中的应
用[J].山西科技,2009(2).
〔5〕王玮,曹会宁.Proteus 仿真软件在单片机一体化
教学中的应用[J].机电产品开发与创新
,2009(5).
图
3
图4
33--。
