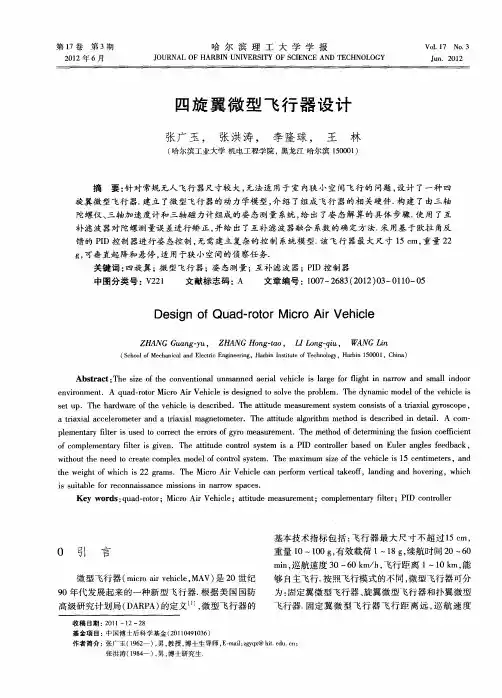

四旋翼微型飞行器设计

四旋翼飞行器设计飞行器设计小组组员：李阳，张响，马具彪，袁学松指导老师：李培目录一四旋翼飞行器的发展背景 (3)二四旋翼飞行器结构 (4)三工作原理 (6)1 四旋翼飞行器工作原理概述 (6)2四旋翼飞行器运动状态 (6)四零件数据详情 (12)五外观设计 (14)六内部设计 ............................................................错误！未定义书签。

七四翼飞行器组装基本步骤 . (19)八特点及其应用 (23)1.飞行器的功能特点 (23)2.飞行器的运用 (23)3.未来前景 (23)九参考文献 (24)一四旋翼飞行器的发展背景四旋翼飞行器属飞行器的一种，属于人工智能与自动化机器的一种。

在当今社会中，因体积小，功能多，而广泛使用。

但由于构造复杂不易操作等原因，四旋翼飞行器的发展一直比较缓慢。

近年来，由于新型材料、飞控技术的发展，微型四旋翼飞行器的发展非常迅速。

南京航空航天大学研究出飞行器理论和数学建模，模糊控制等技术，促进了我国飞行器的发展。

北京航空航天大学自主掌握共轴双翼机的自主控制与研发工作。

浙江大学，清华大学研究出，机载GPS和数学建模机器人视觉。

在国家的指导与鼓励下，很多所高校，积极响应，促进了我国四旋翼飞行器的发展。

国外已经对四旋翼飞行器做了大量研究，起步比国内早很多。

在导航，自主飞行技术等方面领先国内。

国外已经把飞行器广泛运用在军事勘察，工业监测，农业预防等多方面。

二四旋翼飞行器结构四旋翼飞行器共有四个翼，均匀分布在前后左右，且四旋翼均在同平面内，左右上下完全对称。

每个旋翼下都附有一个发动机，以提供动力。

在飞行器的中心是一个飞行控制器，来控制飞行器的速度和方向。

结构形式以及三视图如图1.1、图1.2所示。

图1.1四旋翼飞行器结构图主视图俯视图图1.2四旋翼飞行器三视图三工作原理飞行器是通过调节四个电机转速来改变机翼转速，实现升降的变化，进而控制飞行器的姿态。

小型四旋翼低空无人飞行器综合设计小型四旋翼低空无人飞行器综合设计一、引言近年来，随着科技的不断发展，无人飞行器成为了航空领域的热门研究课题。

小型四旋翼低空无人飞行器因其灵活性和机动性而备受关注。

本文旨在综合设计一种小型四旋翼低空无人飞行器，并对其关键设计问题进行探讨。

二、设计目标本次设计的小型四旋翼低空无人飞行器的设计目标如下：1. 具备良好的悬停稳定性，能够在低空进行稳定的悬停飞行；2. 具备较高的操控能力，能够完成复杂的机动动作；3. 具备一定的荷载能力，能够搭载各种传感器或设备，以实现不同应用场景的需求；4. 具备良好的安全性，能够应对紧急情况并自动返航。

三、机构设计1. 旋翼设计：选择合适的旋翼叶片尺寸、扭矩和旋翼转速，以实现所需的升力和推力，并保证飞行器的稳定性和机动性。

2. 机身设计：考虑到飞行器的结构强度和重量的平衡，使用轻质且强度高的材料，以实现飞行器的结构刚度和稳定性。

3. 电机设计：根据所需的推力和转速要求，选择合适的电机，并配置相应的驱动和控制系统。

四、控制系统设计1. 姿态控制：采用惯性测量单元（IMU）获取飞行器的姿态信息，通过PID控制算法实现稳定的悬停飞行和精确的操控。

2. 导航系统：利用全球定位系统（GPS）和陀螺仪传感器获取飞行器的位置和速度信息，实现精确的导航和定位。

3. 通信系统：设计一套可靠的数据传输系统，将飞行器采集到的数据传输到地面控制器，并接收指令以实现远程操控。

4. 紧急情况处理：设计一套自主判断机制，当飞行器遇到故障或紧急情况时，能够自动触发返航程序，确保飞行器的安全。

五、能源系统设计1. 电源选择：根据需求选择合适的电池类型和容量，以提供飞行器所需的电力。

2. 能效优化：通过优化电机和电子元件的功耗，减少能源的消耗，延长飞行器的续航时间。

3. 充电系统：设计一套快速充电系统，以提高电池的充电效率和充电速度，减少充电时间。

六、飞行器性能测试设计完成后，对飞行器进行性能测试，验证其实际飞行性能和稳定性。

基于STM32的四旋翼飞行器设计四旋翼无人机是一种多轴飞行器，由四个电机驱动四个旋翼产生升力来进行飞行。

它具有简单结构、灵活机动、携带能力强等特点，被广泛应用于航空航天、电力、农业、测绘和娱乐等领域。

本文将基于STM32微控制器，设计一个基本的四旋翼飞行器。

首先，我们需要选用一款合适的STM32微控制器作为核心控制单元。

根据不同需求，可以选择不同型号的STM32芯片。

需要考虑的因素包括处理器性能、输入输出接口、通信接口等。

接下来，我们需要选用合适的电机和电调。

电机和电调是四旋翼飞行器的动力系统，直接影响飞行器的性能。

选择电机时需要考虑电机功率、转速、扭矩等参数。

而选择合适的电调则需要考虑电流容量、控制方式等因素。

四旋翼飞行器还需要传感器来获取飞行状态和环境信息。

常见的传感器包括陀螺仪、加速度计、磁力计和气压计等。

这些传感器将实时提供飞行器的姿态、加速度、地理位置和气压等数据，用于飞行控制。

在飞行控制方面，我们需要实现飞行器稳定的控制算法。

PID控制器是常用的控制算法之一，通过调节电机转速来控制飞行器的姿态。

PID控制器的参数需要根据实际情况进行调整，以实现稳定的飞行。

此外，四旋翼飞行器还需要通信功能，以便与地面站进行数据传输。

常见的通信方式有蓝牙、Wi-Fi和无线电调制解调器等。

通信功能可以实现飞行器的遥控和数据传输，使飞行器具备更广阔的应用空间。

最后，为了实现全自动飞行，还可以加入GPS导航系统和图像处理系统。

GPS导航系统可以提供精准的飞行位置和速度信息，通过编程实现预设航点飞行。

图像处理系统可以通过摄像头获取实时图像，并进行目标识别和跟踪，实现智能飞行等功能。

综上所述，基于STM32的四旋翼飞行器设计需要考虑微控制器选型、电机电调选择、传感器使用、飞行控制算法、通信功能等方面。

通过合理的设计和编程，可以实现一个功能齐全、性能稳定的四旋翼飞行器。

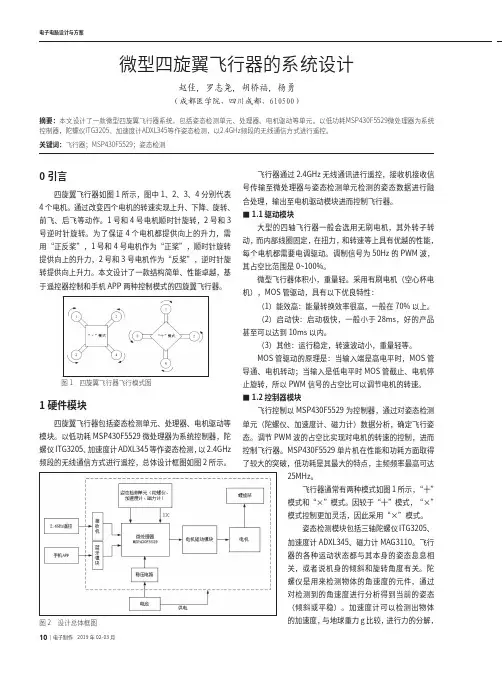

10 | 电子制作 2019年02-03月用“正反桨”，1号和4号电机作为“正桨”，顺时针旋转提供向上的升力，2号和3号电机作为“反桨”，逆时针旋转提供向上升力。
