如何在PDF文档中插入Solidworks三维模型

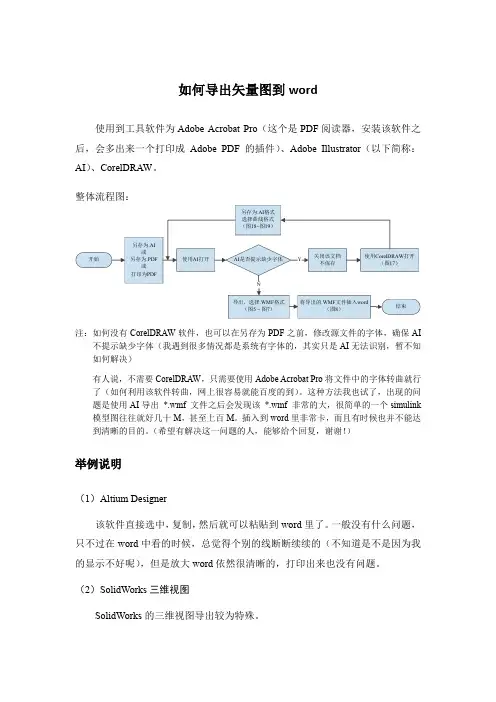

如何导出矢量图到word使用到工具软件为Adobe Acrobat Pro（这个是PDF阅读器，安装该软件之后，会多出来一个打印成Adobe PDF 的插件）、Adobe Illustrator（以下简称：AI）、CorelDRAW。

整体流程图：注：如何没有CorelDRAW软件，也可以在另存为PDF之前，修改源文件的字体，确保AI 不提示缺少字体（我遇到很多情况都是系统有字体的，其实只是AI无法识别，暂不知如何解决）有人说，不需要CorelDRAW，只需要使用Adobe Acrobat Pro将文件中的字体转曲就行了（如何利用该软件转曲，网上很容易就能百度的到）。

这种方法我也试了，出现的问题是使用AI导出*.wmf 文件之后会发现该*.wmf 非常的大，很简单的一个simulink 模型图往往就好几十M，甚至上百M。

插入到word里非常卡，而且有时候也并不能达到清晰的目的。

（希望有解决这一问题的人，能够给个回复，谢谢！）举例说明（1）Altium Designer该软件直接选中，复制，然后就可以粘贴到word里了。

一般没有什么问题，只不过在word中看的时候，总觉得个别的线断断续续的（不知道是不是因为我的显示不好呢），但是放大word依然很清晰的，打印出来也没有问题。

（2）SolidWorks三维视图SolidWorks的三维视图导出较为特殊。

首先另存为.dwg 文件，图1所示。

使用AutoCAD打开，图2所示。

图1图2然后，虽然AutoCAD的<输出>功能，可以直接选择图元文件*.wmf ，但是多次尝试发现，该方法无法准确的表示图中线条的线宽。

该软件不支持另存为*.pdf文件，所以采用打印为PDF的方式，如图3所示（此处我选择了A4打印，打印前画一个A4大小的框，将待导出的图形，放大或缩小到合适尺寸，移动到框中，打印区域选择窗口）。

打印成PDF之后，效果图如图4所示。

图3图4由于图4中不存在文字，所以直接使用AI软件打开该pdf文件，如图5所示。

如何在SolidWorks中设计出可打印的3D模型SolidWorks是一款广泛使用的三维计算机辅助设计（CAD）软件，它提供了强大的功能和工具，使用户能够轻松地设计出可打印的3D模型。

本文将介绍一些在SolidWorks中设计可打印的3D模型的方法和技巧。

1. 理解3D打印的基本原理在开始设计之前，了解3D打印的基本原理是很重要的。

3D打印是一种将数字模型转化为实体物体的技术，可以通过逐层堆叠物料来创建实体模型。

设计3D模型时，需要考虑到3D打印的限制和要求，例如最小壁厚、最小细节大小和支撑结构等。

2. 创建设计参数在SolidWorks中设计3D模型时，首先需要创建设计参数。

通过使用参数，可以方便地调整模型的尺寸和特征，使其适应不同的需求。

在创建参数之前，需要仔细分析设计需求，确定模型的尺寸、形状和功能等。

3. 使用基本的建模工具SolidWorks提供了各种基本的建模工具，如绘制线条、创建基础形状和拉伸、旋转或扫描特征等。

可以使用这些工具来创建基本的模型轮廓和形状。

在使用这些工具时，应该确保模型的几何形状是连续、闭合的，并且没有错误。

4. 添加细节和特征一旦模型的基本形状完成，就可以添加一些细节和特征，使其更加真实和有趣。

SolidWorks提供了各种功能和工具，如倒角、投影、孔和纹理等，可以用来增加模型的复杂性和细节。

在添加这些特征时，应该注意模型的可打印性，确保特征的尺寸和形状符合3D打印的要求。

5. 模型修复和分析在设计3D模型时，有时可能会出现模型错误或不完整的情况。

为了确保模型的可打印性，需要对模型进行修复和分析。

SolidWorks提供了一些工具和功能，如模型检查、壁厚分析和几何修复等，可以帮助用户找出模型中的错误和问题，并进行修复。

6. 优化模型的支撑结构由于3D打印制造过程中的重力和材料的特性，一些模型可能需要添加支撑结构来保持稳定性和精度。

在SolidWorks中，可以使用支撑结构工具来优化模型的支撑结构。

如何准备和导入3D模型到打印软件中近年来，随着3D打印技术的快速发展，越来越多的人开始对3D模型的制作和打印产生兴趣。

然而，对于初学者来说，准备和导入3D模型到打印软件中可能会面临一些困惑。

本文将介绍一些简单而实用的方法，帮助读者更好地准备和导入3D模型。

一、选择合适的3D建模软件在准备和导入3D模型之前，首先需要选择一款合适的3D建模软件。

市面上有许多不同的软件可供选择，如Tinkercad、SketchUp、Blender等。

对于初学者来说，Tinkercad是一个很好的选择。

它具有简单易用的界面和基本的建模工具，适合新手上手。

二、了解3D模型的文件格式在准备导入3D模型之前，了解不同的3D模型文件格式是非常重要的。

常见的3D模型文件格式有STL、OBJ、FBX等。

其中，STL是最常用的文件格式，几乎所有的3D打印软件都支持。

因此，在准备导入3D模型时，最好将模型保存为STL格式，以确保兼容性和可打印性。

三、进行3D建模和设计在选择了合适的建模软件并了解了文件格式后，下一步是进行3D建模和设计。

对于初学者来说，可以选择一些简单的物体进行练习，如立方体、球体等。

通过尝试不同的建模工具和操作，逐渐熟悉软件的使用方法和建模技巧。

在进行3D建模和设计时，需要注意一些细节。

首先，模型的尺寸和比例应该与打印机的尺寸相匹配，以确保最终打印出的模型符合预期。

其次，模型的表面应该是封闭的，没有任何缺口或重叠的部分。

最后，模型的细节和结构应该考虑到打印的可行性，避免过于复杂和脆弱的设计。

四、导入和修复模型完成3D建模和设计后，下一步是将模型导入到打印软件中。

大多数3D打印软件都有导入功能，可以将模型文件直接拖放到软件界面中。

一旦导入，软件将显示模型的预览图和一些基本信息。

在导入模型后，有时会出现一些问题，如模型的缺失部分、不完整的表面等。

为了解决这些问题，打印软件通常提供了修复工具。

通过运行修复工具，软件可以自动检测和修复模型中的问题，使其变得可打印。

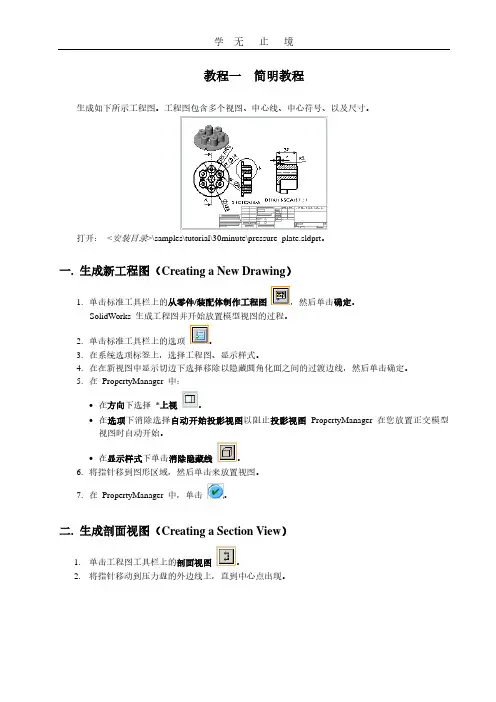

教程一简明教程生成如下所示工程图。

工程图包含多个视图、中心线、中心符号、以及尺寸。

打开：<安装目录>\samples\tutorial\30minute\pressure_plate.sldprt。

一. 生成新工程图（Creating a New Drawing）1.单击标准工具栏上的从零件/装配体制作工程图，然后单击确定。

SolidWorks 生成工程图并开始放置模型视图的过程。

2.单击标准工具栏上的选项。

3.在系统选项标签上，选择工程图、显示样式。

4.在在新视图中显示切边下选择移除以隐藏圆角化面之间的过渡边线，然后单击确定。

5.在PropertyManager 中：•在方向下选择*上视。

•在选项下消除选择自动开始投影视图以阻止投影视图PropertyManager 在您放置正交模型视图时自动开始。

•在显示样式下单击消除隐藏线。

6.将指针移到图形区域，然后单击来放置视图。

7.在PropertyManager 中，单击。

二. 生成剖面视图（Creating a Section View）1.单击工程图工具栏上的剖面视图。

2.将指针移动到压力盘的外边线上，直到中心点出现。

3.将指针移动到盘的中心点上面。

4.单击来开始剖切线。

5.将指针直接移动到盘之下。

6.单击来结束剖切线。

7.将指针移到右面来放置视图并单击来结束。

8.在剖切线下选择反向以反转剖面视图的方向。

9.单击。

三. 生成局部视图（Creating a Detail View）1.单击工程图工具栏上的局部视图。

2.在剖面视图上移动指针然后单击来放置局部圆的中心。

3.移动指针来定义局部圆并单击来结束。

4.移动指针来放置局部视图，然后单击来添加视图。

5.单击标准工具栏上的保存。

6.接受默认文件名称，然后单击保存。

7.如果提示保存参考的模型也保存零件，单击是。

四. 生成等轴测视图（Creating an Isometric View）1.单击工程图工具栏上的模型视图。
