光电耦合器或非门电路功能简介

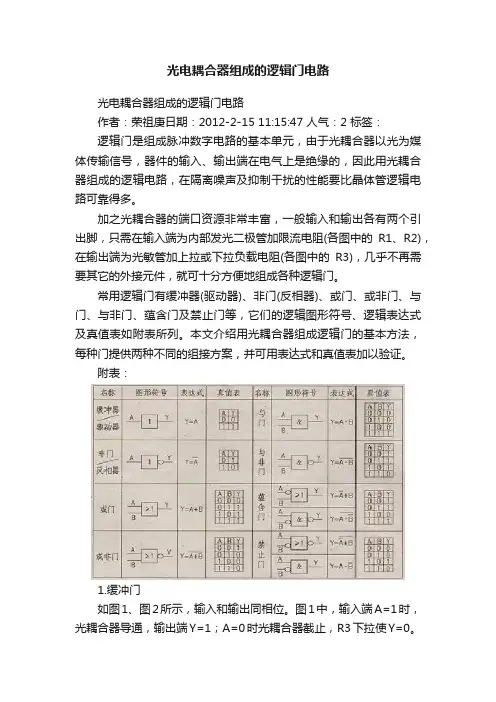

光电耦合器组成的逻辑门电路光电耦合器组成的逻辑门电路作者：荣祖庚日期：2012-2-15 11:15:47 人气：2 标签：逻辑门是组成脉冲数字电路的基本单元，由于光耦合器以光为媒体传输信号，器件的输入、输出端在电气上是绝缘的，因此用光耦合器组成的逻辑电路，在隔离噪声及抑制干扰的性能要比晶体管逻辑电路可靠得多。

加之光耦合器的端口资源非常丰富，一般输入和输出各有两个引出脚，只需在输入端为内部发光二极管加限流电阻(各图中的R1、R2)，在输出端为光敏管加上拉或下拉负载电阻(各图中的R3)，几乎不再需要其它的外接元件，就可十分方便地组成各种逻辑门。

常用逻辑门有缓冲器(驱动器)、非门(反相器)、或门、或非门、与门、与非门、蕴含门及禁止门等，它们的逻辑图形符号、逻辑表达式及真值表如附表所列。

本文介绍用光耦合器组成逻辑门的基本方法，每种门提供两种不同的组接方案，并可用表达式和真值表加以验证。

附表：1.缓冲门如图1、图2所示，输入和输出同相位。

图1中，输入端A=1时，光耦合器导通，输出端Y=1；A=0时光耦合器截止，R3下拉使Y=0。

图2中，A=1时光耦合器截止，R3上拉使Y=1；A=0时光耦合器导通，Y=0。

图1～图42.非门如图3、图4所示，输入和输出反相。

图3中，A=1时光耦合器导通，Y=0；A=0时光耦合器载止，Y=1。

图4中，A=1时光耦合器截止，R3下拉使Y=0；A=0时光耦合器导通，Y=l。

3.或门如图5、图6所示，A、B两输入端之一为1或全为1时，Y=1；只有A、B均为0时，Y才输出0。

图5中，若A=l、B=1或A、B均为1时，对应的光耦合器导通，Y=1；若A=0及B=0时，两光耦合器均截止，R3才下拉使Y=0。

图6中，两光耦合器的输出光敏管串联，只要A、B之一为1或均为1，必有一个或两个光藕合器截止，R3上拉使Y=1；只有A=B=0时，两个光耦合器均导通，才使Y=0。

图5～图84.或非分如图7、图8所示，与或门逻辑关系相反．当A=1、B=1或A=B=1时，Y=0；只有A=B=0时，Y=1。

光电耦合器介绍光电耦合器介绍光耦是做什么用的呢？光耦全称是光耦合器，英文名字是：optical coupler，英文缩写为OC，亦称光电隔离器，简称光耦。

光耦隔离就是采用光耦合器进行隔离，光耦合器的结构相当于把发光二极管和光敏(三极)管封装在一起。

发光二极管把输入的电信号转换为光信号传给光敏管转换为电信号输出，由于没有直接的电气连接，这样既耦合传输了信号，又有隔离干扰的作用。

只要光耦合器质量好，电路参数设计合理，一般故障少见。

如果系统中出现异常，使输入、输出两侧的电位差超过光耦合器所能承受的电压，就会使之被击穿损坏。

光耦的参数都有哪些？是什么含义？1、CTR：电流传输比2、Isolation V oltage：隔离电压3、Collector-Emitter V oltage：集电极－发射极电压CTR：发光管的电流和光敏三极管的电流比的最小值隔离电压：发光管和光敏三极管的隔离电压的最小值集电极－发射极电压：集电极－发射极之间的耐压值的最小值光耦什么时候导通？什么时候截至？-------------------------------------关于TLP521-1的光耦的导通的试验报告要求：3.5v～24v 认为是高电平，0v～1.5v认为是低电平思路：1、0v～1.5v认为是低电平，利用串接一个二极管1N4001的压降0.7V+光耦的LED的压降，吃掉1.4V左右；2、24V是最高电压，不能在最高电压的时候，光耦通过的电流太大；所以选用2K的电阻；光耦工作在大概10mA的电流，可以保证稳定可靠工作n年以上；3、3.5V以上是高电平，为了尽快进入光敏三极管的饱和区，要把光耦的光敏三极管的上拉电阻加大；因此选用10K；同时要考虑到ctr最小为50％；电路：1、发光管端：实验室电源（0～24V）->2K->1N4001->TLP521-1(1)->TLP521-1(2)-gnd12、光敏三极管：实验室电源（DC5V）->10K->TLP521-1(4)->TLP521-1(3)-gnd23、万用表直流电压挡20V万用表+ -> TLP521-1(4) 万用表- -> TLP521-1(3) 试验结果输入电源万用表电压(V) 1.3V 51.5V 4.81.7V 4.411.9V 3.582.1V 2.942.3V 1.82.5V 0.582.7V 0.22.9V 0.193.1V 0.173.3V 0.163.5V 0.165V 0.1324V 0.06-----------------------------------------光耦是用来隔离输入输出的，主要是隔离输入的信号。

光电耦合器(光耦)的应用电路集光电耦合器具有体积小、使用寿命长、工作温度范围宽、抗干扰性能强．无触点且输入与输出在电气上完全隔离等特点，因而在各种电子设备上得到广泛的应用．光电耦合器可用于隔离电路、负载接口及各种家用电器等电路中．下面介绍最常见的应用电路．1.光耦组成的开关电路图1电路中，当输入信号ui为低电平时，晶体管V1处于截止状态，光电耦合器B1中发光二极管的电流近似为零，输出端Q11、Q12间的电阻很大，相当于开关“断开”；当ui为高电平时，v1导通，B1中发光二极管发光，Q11、Q12间的电阻变小，相当于开关“接通”．该电路因Ui为低电平时，开关不通，故为高电平导通状态．同理，图2电路中，因无信号(Ui为低电平)时，开关导通，故为低电平导通状态．2．光耦组成的逻辑电路图3电路为“与门”逻辑电路。

其逻辑表达式为P=A．B.图中两只光敏管串联，只有当输入逻辑电平A=1、B=1时，输出P=1．同理，还可以组成“或门”、“与非门”、“或非门”等逻辑电路．3．光耦组成隔离耦合电路电路如图4所示．这是一个典型的交流耦合放大电路．适当选取发光回路限流电阻Rl，使B4的电流传输比为一常数，即可保证该电路的线性放大作用。

4．光耦组成高压稳压电路电略如图5所示．驱动管需采用耐压较高的晶体管(图中驱动管为3DG27)。

当输出电压增大时，V55的偏压增加，B5中发光二极管的正向电流增大，使光敏管极间电压减小，调整管be结偏压降低而内阻增大，使输出电压降低，而保持输出电压的稳定．5.光耦组成的门厅照明灯自动控制电路电路如图6所示。

A是四组模拟电子开关（S1~S4）：S1，S2，S3并联（可增加驱动功率及抗干扰能力）用于延时电路，当其接通电源后经R4，B6驱动双向可控硅VT，VT直接控制门厅照明灯H；S4与外接光敏电阻Rl等构成环境光线检测电路。

当门关闭时，安装在门框上的常闭型干簧管KD受到门上磁铁作用，其触点断开，S1，S2，S3处于数据开状态。

光电耦合器作用和原理光电耦合器（Optocoupler）是一种光学器件，具有隔离性、放大性、线性性、稳定性等特点，广泛应用于电子电路中。

它主要由光发射器、光接收器、隔离层和输出级组成。

光电耦合器的作用是将输入信号转换成光脉冲信号，并通过隔离层隔离与输出№级，同时光脉冲信号被接收器转换为输出信号，从而实现输入输出信号的隔离和传输。

光电耦合器可以起到电气隔离和信号转换的作用，为电子电路提供安全可靠的保护。

同时，光电耦合器还可以提高电路的抗干扰能力和共模抑制比。

光电耦合器的原理是光电效应。

当有光照射到半导体材料上时，根据光电效应，半导体中一部分电子被激发，从而电子从价带跃迁至导带，形成空穴和电子对，从而产生光生载流子。

当半导体中有足够的轻子和空穴，光生载流子迅速扩散和漂移，并在光电接收器结构内的pn结区域结合产生电流。

光电接收器的输出信号与输入光发射器的输入信号一致。

光电耦合器的使用步骤如下：1.根据电路的需求选择合适的光电耦合器，包括光电器件类型、隔离电压等参数。

2.接线时应注意输入端和输出端的电极连接，一般采用直插式或SOP引脚式连接。

3.在电路中正确接入光电耦合器，将输入端连接到输入信号源，输出端连接到需要控制的电路中。

4.在电路通电前，应先检查光电器件的极性和隔离性能是否正确，以免引起损坏。

5.对于高频信号输入，需注意进行匹配和阻抗调节，以保证输入和输出信号传输的准确和稳定。

总之，光电耦合器是一种重要的光学器件，在现代电子电路中广泛应用。

它通过光电效应将输入电信号转换为光信号，隔离并放大信号，提高电路的抗干扰能力和共模抑制比，保证了电路的稳定性和可靠性。

同时，使用光电耦合器还可以避免电路中的接地问题和供电噪音问题。

光电耦合器是一种将光信号转换成电信号或者将电信号转换成光信号的器件。

它由发光二极管（LED）和光敏二极管（光电二极管）组成，可以将一个电路中的电信号隔离开来，在不同电路之间传递信号。

光电耦合器的主要用途如下：
1. 隔离信号：当需要在两个电路之间传输信号时，为了避免电路之间相互干扰，使用光电耦合器将信号进行隔离，可以有效地避免信号噪声和电磁干扰。

2. 传输信号：当需要在两个电路之间传输信号时，使用光电耦合器将电信号转换成光信号，然后再在另一个电路中将光信号转换成电信号，从而完成信号传输，这种方法可以减少信号损耗和传输误差。

3. 调节电平：光电耦合器也可以用来调节电平。

例如，当输出信号的电平高于输入信号电路的工作电平时，可以使用光电耦合器将输出信号转换成光信号，然后在另一个电路中将光信号转换成所需的电信号。

4. 触发器：光电耦合器也可以用作触发器。

当需要在一个电路中检测另一个电路的信号时，通过使用光电耦合器将信号转换成光信号，然后再在触发器电路中将光信号转换成电信号，就可以完成触发器的
功能。

总之，光电耦合器在电子设备中有着广泛的应用。

例如在电源、控制系统、通信等领域中均有应用。

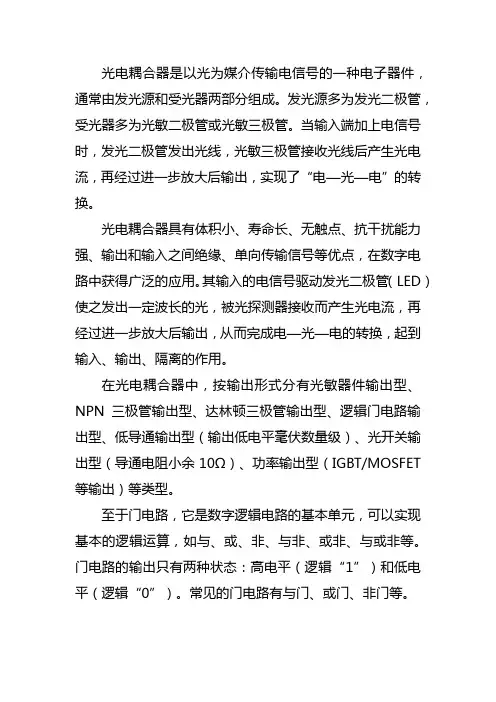

光电耦合器是以光为媒介传输电信号的一种电子器件，通常由发光源和受光器两部分组成。

发光源多为发光二极管，受光器多为光敏二极管或光敏三极管。

当输入端加上电信号时，发光二极管发出光线，光敏三极管接收光线后产生光电流，再经过进一步放大后输出，实现了“电—光—电”的转换。

光电耦合器具有体积小、寿命长、无触点、抗干扰能力强、输出和输入之间绝缘、单向传输信号等优点，在数字电路中获得广泛的应用。

其输入的电信号驱动发光二极管（LED）使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出，从而完成电—光—电的转换，起到输入、输出、隔离的作用。

在光电耦合器中，按输出形式分有光敏器件输出型、NPN三极管输出型、达林顿三极管输出型、逻辑门电路输出型、低导通输出型（输出低电平毫伏数量级）、光开关输出型（导通电阻小余10Ω）、功率输出型（IGBT/MOSFET 等输出）等类型。

至于门电路，它是数字逻辑电路的基本单元，可以实现基本的逻辑运算，如与、或、非、与非、或非、与或非等。

门电路的输出只有两种状态：高电平（逻辑“1”）和低电平（逻辑“0”）。

常见的门电路有与门、或门、非门等。

或非门的逻辑功能非门是一种基本的逻辑电路元件，也被称为反相器。

它的主要功能是将输入信号取反。

非门有一个输入端和一个输出端，其输出信号与输入信号恰好相反。

非门的逻辑功能可以用真值表来描述。

假设输入信号为A，输出信号为Y。

那么非门的真值表如下所示：------------------------| A | Y |------------------------| 0 | 1 |------------------------| 1 | 0 |------------------------可以看出，非门的输入和输出信号是互补的。

当输入信号为0时，输出信号为1；当输入信号为1时，输出信号为0。

因此，非门也被称为反相器，因为它可以将输入信号完全取反。

非门可以用多种方式实现，例如使用晶体管、集成电路等。

最简单的实现方式是使用一个晶体管来构建非门。

当晶体管的基极电压大于0.7V时，电流可以通过晶体管，输出为0；当基极电压小于0.7V时，电流无法通过晶体管，输出为1。

因此，晶体管的输入和输出信号是互补的，符合非门的逻辑功能。

非门在数字电路中具有广泛的应用。

它可以用来构建各种逻辑电路，例如与门、或门、异或门等。

通过组合多个非门，可以实现更复杂的逻辑功能。

例如，当非门的输出与其他非门的输入相连时，可以构成一个RS触发器，用来存储一个比特的信息。

当非门的输出与其他非门的输出相连时，可以构成一个计数器，用来实现数字计数功能。

非门还可以用于信号处理和控制系统中。

例如，在自动控制系统中，我们可以使用非门来判断输入信号是否满足某个条件，并控制执行相应的操作。

非门还可以用于数字信号处理中的信号变换和滤波等操作。

总之，非门是一种基本的逻辑电路元件，具有将输入信号取反的功能。

它可以用来构建各种逻辑电路和数字系统，广泛应用于计算机科学、电子工程、自动控制等领域。

非门的逻辑功能简单明了，易于实现和使用，是数字电路设计中的重要组成部分。

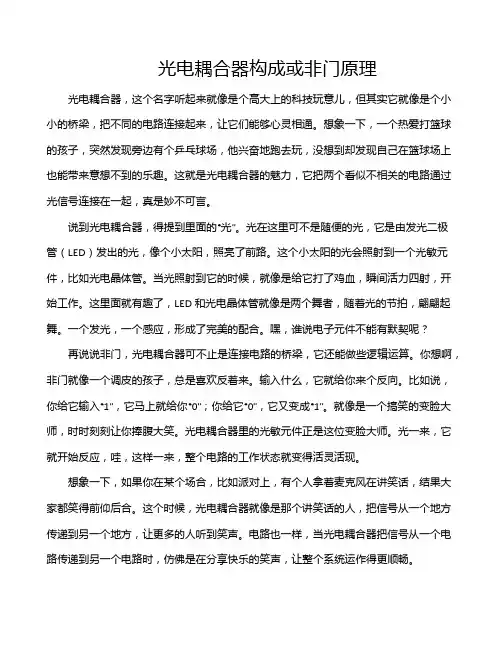

光电耦合器构成或非门原理光电耦合器，这个名字听起来就像是个高大上的科技玩意儿，但其实它就像是个小小的桥梁，把不同的电路连接起来，让它们能够心灵相通。

想象一下，一个热爱打篮球的孩子，突然发现旁边有个乒乓球场，他兴奋地跑去玩，没想到却发现自己在篮球场上也能带来意想不到的乐趣。

这就是光电耦合器的魅力，它把两个看似不相关的电路通过光信号连接在一起，真是妙不可言。

说到光电耦合器，得提到里面的“光”。

光在这里可不是随便的光，它是由发光二极管（LED）发出的光，像个小太阳，照亮了前路。

这个小太阳的光会照射到一个光敏元件，比如光电晶体管。

当光照射到它的时候，就像是给它打了鸡血，瞬间活力四射，开始工作。

这里面就有趣了，LED和光电晶体管就像是两个舞者，随着光的节拍，翩翩起舞。

一个发光，一个感应，形成了完美的配合。

嘿，谁说电子元件不能有默契呢？再说说非门，光电耦合器可不止是连接电路的桥梁，它还能做些逻辑运算。

你想啊，非门就像一个调皮的孩子，总是喜欢反着来。

输入什么，它就给你来个反向。

比如说，你给它输入“1”，它马上就给你“0”；你给它“0”，它又变成“1”。

就像是一个搞笑的变脸大师，时时刻刻让你捧腹大笑。

光电耦合器里的光敏元件正是这位变脸大师。

光一来，它就开始反应，哇，这样一来，整个电路的工作状态就变得活灵活现。

想象一下，如果你在某个场合，比如派对上，有个人拿着麦克风在讲笑话，结果大家都笑得前仰后合。

这个时候，光电耦合器就像是那个讲笑话的人，把信号从一个地方传递到另一个地方，让更多的人听到笑声。

电路也一样，当光电耦合器把信号从一个电路传递到另一个电路时，仿佛是在分享快乐的笑声，让整个系统运作得更顺畅。

再聊聊它的优点吧。

光电耦合器最大的好处就是隔离，嘿，这可不是让人分开，而是让不同电路之间不互相干扰。

想象一下，如果有两个朋友在吵架，一个在说：“我真不喜欢你的狗！”另一个则回：“我才不在乎！”这时候，光电耦合器就像个和事佬，轻轻一推，哦，别吵了，咱们来聊聊其他的事情。

光电耦合器简介光电耦合器是一种将光电转换器件和电子器件相结合的器件。

它能够将电子信号转换成光信号，并把光信号转换为电子信号输出，是实现光电转换的重要器件之一。

工作原理光电耦合器的工作原理非常简单。

它利用半导体材料的特性，通过光电元件将光信号转换为电信号，或者通过电光元件将电信号转换为光信号。

在光电耦合器中，通常采用光敏二极管、光电二极管、光电子倍增管、光电子管、光电晶体管等光电元件来完成将光信号转换成电信号的工作。

而将电信号转换成光信号的部分，则通常采用LED、半导体值、半导体激光器等元器件。

当一个光电二极管或光敏二极管暴露在光线中时，它所产生的电荷将在它的两个极之间产生电压。

这个电压的幅度与照射到它上面的光照强度成正比例。

而LED或半导体激光器则会在受到外界电压作用下，发射特定波长的光。

因此当一个光电耦合器的电化学电位改变时，它的光强度也会相应改变。

当电子信号进入光电耦合器时，它会使得光强度发生变化，再通过光电转换器将光信号转换成电子信号输出。

应用领域光电耦合器在很多应用领域中都有广泛的应用。

下面列举了其中一些重要的应用。

1. 光电传感器光电传感器是一种利用光电耦合器进行传感的器件。

它能够将光信号转换成电信号，并且能够将电信号转换成光信号输出。

利用光电传感器可以测量物体的位置、方向、形状、尺寸以及其它物理量等。

光电传感器广泛应用于自动控制、通信、医疗、电子设备等领域。

2. 光通信光通信是利用光传输信息的一种通信方式。

它在数据传输方面有着很多的优点，如高速、高保真、长距离等。

在光通信系统中，光电耦合器扮演着重要的角色，在光收发器中将光信号转换成电信号输出。

3. 光纤通信光纤通信是利用光纤作为信息传输介质的一种通信方式。

光纤通信系统中的光信号需要经过多次放大和调制，才能够被正常地传输。

在这个过程中，光电耦合器充当着不可或缺的组成部分，将光信号转换为电信号输出，并在信道中进行传输。

4. 光电流量计光电流量计是一种测量流体流量的装置。

光电耦合器的作用和工作原理光电耦合器用于数模之间的转换。

光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。

它由发光源和受光器两部分组成。

把发光源和受光器组装在同一密闭的壳体内，彼此间用透亮绝缘体隔离。

发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管其工作原理时：在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照耀到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就可以实现电一光一电的转换。

光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰力量强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年月进展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器（SSR）、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调整掌握端电流来转变占空比，达到精密稳压目的。

在光耦电路设计中，有两个参数经常被人忽视，需要非常留意，一个是反向电压Vr（Reverse Voltage ），是指原边发光二极管所能承受的最大反向电压，超过此反向电压，可能会损坏LED。

而一般光耦中，这个参数只有5V左右，在存在反压或振荡的条件下使用时，要特殊留意不要超过反向电压。

如，在使用沟通脉冲驱动LED时，需要增加爱护电路。

另外一个参数是光耦的电流传输比（current transfer ratio,简称CTR），是指在直流工作条件下，光耦的输出电流与输入电流之间的比值。

光耦的CTR类似于三极管的电流放大倍数，是光耦的一个极为重要的参数，它取决于光耦的输入电流和输出电流值及电耦的电源电压值，这几个参数共同打算了光耦工作在放大状态还是开关状态，其计算方法与三极管工作状态计算方法类似。

光电耦合器简介以及作用详解
光电耦合器(简称光耦)全称为光电耦合器接口电路，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。

 光电耦合器可根据不同要求，由不同种类的发光元件和光敏元件组合成许多系列的光电耦合器。

目前应用最广的是发光二极管和光敏三极管组合成的光电耦合器。

 光耦以光信号为媒介来实现电信号的耦合与传递，输入与输出在电气上完全隔离，具有抗干扰性能强的特点。

对于既包括弱电控制部分，又包括强电控制部分的工业应用测控系统，采用光耦隔离可以很好地实现弱电和强电的隔离，达到抗干扰目的。

但是，使用光耦隔离需要考虑以下几个问题：①光耦直接用于隔离传输模拟量时，要考虑光耦的非线性问题; ②光耦隔离传输数字量时，要考虑光耦的响应速度问题; ③如果输出有功率要求的话，还得考虑光耦的功率接口设计问题。

 学习笔记：光耦的主要作用就是隔离作用，如信号隔离或光电的隔离。

隔离能起到保护的作用，如一边是微处理器控制电路，另一边是高电压执行端，如市电启动的电机，电灯等等，就可以用光耦隔离开。

当两个不同型号的光耦只有负载电流不同时，可以用大负载电流的光耦代替小负载电流的光耦。

光电耦合器光电耦合器光耦光耦的定义耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦，是开关电源电路中常用的器件。

光耦的工作原理耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

光耦的优点光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

光耦的种类光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。

常用的4N系列光耦属于非线性光耦。

线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。

光电耦合器的工作原理及作用光电耦合器，这名字听起来挺高大上的，但其实它的工作原理和作用可简单多了。

想象一下，如果电子设备是一个大家庭，光电耦合器就是家庭中的调解员。

它的任务是让不同的“成员”之间能够顺畅交流，同时又不让它们“打架”。

这可不是小事，尤其是在电压和电流的“性格”不合的时候。

光电耦合器到底是怎么做到这一点的呢？简单来说，它利用光信号来传递信息。

你可以把它想象成一个小小的灯泡，发出光来代替电流。

电流通过发光二极管（LED）变成光信号，再通过光敏元件（通常是光电晶体管）把光信号重新变回电流。

就像一个双语翻译员，把不同语言的对话翻译得流畅无比。

这样一来，无论是高电压的设备还是低电压的设备，都可以放心地“交流”，互不干扰。

而且光电耦合器可不止是在电气工程领域好使，它在很多地方都大展拳脚，比如家电、自动化设备、甚至医疗仪器。

想想那些让人眼花缭乱的电子产品，光电耦合器在背后默默地支持着，真的是个“隐形英雄”。

如果没有它们，很多设备可能就没法正常工作，真是让人想想就心惊胆战。

说到作用，它最重要的一点就是隔离。

这个隔离可不是说要把人和人隔开，而是电流之间的隔离。

你知道的，有些设备在工作时电压很高，万一不小心“放电”了，其他设备可就惨了。

所以，光电耦合器就像个保护罩，能有效防止高电压对低电压设备造成损害。

想象一下，如果你有一个调皮的小孩在家里，光电耦合器就像一个温柔的看护者，既保护了小孩，也让大人能安心工作，真是一举两得。

在实际应用中，光电耦合器的种类也不少。

比如，有些是用于信号传输，有些则用于开关控制。

不同的用途就像不同的工具，各有各的妙用。

如果把光电耦合器比作一个厨师，那么信号传输就是它的“主菜”，开关控制则是“配菜”，每道菜都有自己的特色，但又能相互搭配，给人一种美妙的味觉享受。

不过，光电耦合器也不是没有缺点。

虽然它的隔离效果好，但在高速信号传输时，可能会出现延迟。

这就像你跟朋友聊天，如果对方总是慢半拍，那交流可就不那么顺畅了。

光电耦合器用途光电耦合器（Optocoupler）是一种可以将光信号和电信号进行转换的电子器件。

它由光电二极管和光敏三极管组成，内部用光电转换材料将输入光信号转换为电信号输出。

光电耦合器广泛应用于电气系统中，具有多种重要用途。

1. 隔离信号光电耦合器的主要作用是实现信号的隔离。

在一些特殊的应用场景中，需要将电路系统的输入与输出隔离开来，以确保安全性和稳定性。

光电耦合器通过接收输入信号并将其转换为光信号，然后通过光敏三极管将光信号转换回电信号输出，从而实现了输入与输出之间的电气隔离。

2. 抑制干扰在电气系统中，信号之间常常会发生相互干扰的现象。

光电耦合器具有良好的高频隔离特性，可以有效抑制电气干扰信号的传递。

通过使用光电耦合器，可以提高系统的信号质量，减少对其他电路的干扰，增强系统的稳定性和可靠性。

3. 开关控制光电耦合器也被广泛应用于开关控制领域。

在一些需要控制电路的应用场景中，如遥控开关、自动控制系统等，光电耦合器可以将光信号转换为电信号来实现对电路的开关控制。

通过控制输入端的光信号，可以实现对输出端的电路开关进行控制，从而达到灵活控制电气系统的目的。

4. 传感器信号转换光电耦合器还常常用于传感器信号的转换。

传感器通常会输出微弱的电信号，为了能够更好地利用这些信号，常需要将其放大或转换为其他形式的信号。

光电耦合器可以将传感器的电信号转换为光信号输出，再通过光敏三极管将光信号转换为电信号。

这样可以增强传感器的信号质量，提高其抗干扰能力，以及适应更广泛的应用需求。

5. 隔离通讯在通讯领域，光电耦合器被广泛用于隔离和转换通讯信号。

随着信息技术的发展，通讯系统的频率和速度不断提高，同时也对信号的稳定性和抗干扰性提出了更高的要求。

光电耦合器能够实现高速数据传输和信号隔离，减少干扰和损耗，提高通讯质量和可靠性。

综上所述，光电耦合器具有多种重要用途。

它可以实现信号的隔离和抑制干扰，用于开关控制和传感器信号转换，以及在通讯领域中实现隔离通讯等。

1.光电耦合器（optical coupler，英文缩写为OC）亦称光电隔离器，简称光耦。

它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。

当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。

其具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，因此在数字电路上获得广泛的应用。

2. 光电开关即光电传感器，是光电接近开关的简称，利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。

光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。

由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

光电开关采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。

光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。

3.逻辑门电路符号图(与门或门非门同或门异或门)上表包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，1．与逻辑电能控制装置。

可分为交——交变频器，交——直——交变频器。

交——交变频器可直接把交流电变成频率和电压都可变的交流电；交——直——交变频器则是先把交流电经整流器先整流成直流电，再经过逆变器把这个直流电流变成频率和电压都可变的交流电。

5. npn三极管的基本作用：半导体三极管也称为晶体三极管，npn三极管可以说它是电子电路中最重要的器件。

它最主要的功能是电流放大和开关作用。

npn三极管顾名思义具有三个电极。

二极管是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极（用字母B表示）。

光电耦合器应用电路光电耦合器（Optocoupler）是一种能够将电信号和光信号进行隔离的器件。

它由LED发射器和光敏电阻等元件组成，能够将输入端的电信号转换成输出端的光信号，从而实现输入输出端之间的隔离。

在实际应用中，光电耦合器被广泛应用于各种电路中，因为它具有隔离性好、噪声小、反应速度快等优点。

下面将介绍几种典型的光电耦合器应用电路。

1. 交流隔离电路交流隔离电路是一种常用的光电耦合器应用电路，它能够实现输入输出端之间的高速隔离和信号传输。

该电路通常由光电耦合器、电阻、电容等元件组成，其中光电耦合器的输入端接收交流信号，输出端输出相应的光信号，从而实现输入输出端之间的隔离。

该电路的优点是隔离性好、反应速度快、噪声小等，适用于各种高速通信和控制系统中。

2. 逻辑隔离电路逻辑隔离电路是一种常用的数字信号隔离电路，它能够实现输入输出端之间的数字信号隔离和逻辑转换。

该电路通常由光电耦合器、反向器、电阻等元件组成，其中光电耦合器的输入端接收数字信号，输出端输出相应的数字信号，从而实现输入输出端之间的隔离和逻辑转换。

该电路的优点是隔离性好、反应速度快、噪声小等，适用于各种数字电路和单片机系统中。

3. 电源隔离电路电源隔离电路是一种常用的电源隔离和稳压电路，它能够实现输入输出端之间的电源隔离和稳压。

该电路通常由光电耦合器、电容、稳压芯片等元件组成，其中光电耦合器的输入端接收电源信号，输出端输出相应的隔离和稳压信号，从而实现输入输出端之间的电源隔离和稳压。

该电路的优点是隔离性好、稳压精度高、噪声小等，适用于各种电源和电器控制系统中。

光电耦合器应用电路具有广泛的应用前景，能够实现输入输出端之间的信号隔离和转换，从而提高电路的可靠性和稳定性。

在实际应用中，我们需要根据具体的电路要求和性能指标选择合适的光电耦合器应用电路，以达到最佳的效果和性能。

光电耦合器工作原理光电耦合器是一种将光信号转换为电信号的器件，它可以实现光电转换的功能，广泛应用于光通信、光电测量、光电隔离等领域。

本文将详细介绍光电耦合器的工作原理，包括其基本结构、工作方式以及应用场景。

一、光电耦合器的基本结构光电耦合器通常由光源、输入光纤、光电转换器和输出电路等组成。

1. 光源：光源是产生光信号的部分，常见的光源有发光二极管（LED）和激光二极管（LD）。

光源的选择根据应用需求来确定，不同的光源具有不同的波长和功率特性。

2. 输入光纤：输入光纤用于将光信号传输到光电转换器中，它能够保持光信号的传输质量。

输入光纤通常采用光纤束或单模光纤，以保证光信号的传输稳定性和准确性。

3. 光电转换器：光电转换器是光电耦合器的核心部件，它能够将输入的光信号转换为电信号。

光电转换器一般由光敏电阻、光敏二极管、光敏三极管等器件组成，这些器件能够对光信号进行敏感检测，并将其转化为相应的电信号。

4. 输出电路：输出电路用于接收光电转换器输出的电信号，并进行相应的处理。

输出电路一般包括放大电路、滤波电路、隔离电路等，以满足不同应用场景的需求。

二、光电耦合器的工作方式光电耦合器的工作方式主要分为直接耦合和间接耦合两种。

1. 直接耦合：直接耦合是指光源和光电转换器直接连接在一起，光信号通过光纤传输到光电转换器中进行光电转换。

这种方式具有简单、成本低、结构紧凑等优点，适用于一些对传输距离要求不高的应用场景。

2. 间接耦合：间接耦合是指光源和光电转换器之间通过光纤进行耦合，光信号在光纤中传输到光电转换器进行光电转换。

这种方式具有传输距离远、抗干扰能力强等优点，适用于一些对传输距离要求较高或环境干扰较大的应用场景。

三、光电耦合器的应用场景光电耦合器具有广泛的应用场景，下面列举几个常见的应用领域。

1. 光通信：光电耦合器在光通信中起到了至关重要的作用。

它可以将光信号转换为电信号，实现光纤通信的传输和接收。

光电耦合器在光纤通信系统中起到了信号传输和隔离的作用，提高了通信的稳定性和可靠性。
