数字信号光耦合器应用电路设计

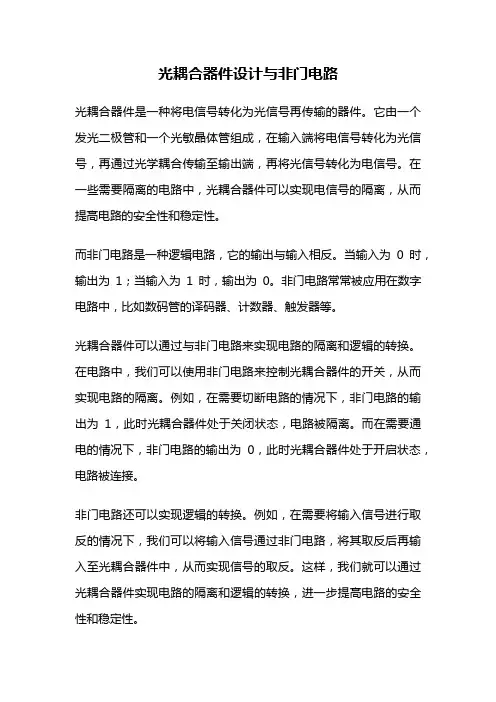

光耦合器件设计与非门电路
光耦合器件是一种将电信号转化为光信号再传输的器件。

它由一个发光二极管和一个光敏晶体管组成，在输入端将电信号转化为光信号，再通过光学耦合传输至输出端，再将光信号转化为电信号。

在一些需要隔离的电路中，光耦合器件可以实现电信号的隔离，从而提高电路的安全性和稳定性。

而非门电路是一种逻辑电路，它的输出与输入相反。

当输入为0时，输出为1；当输入为1时，输出为0。

非门电路常常被应用在数字电路中，比如数码管的译码器、计数器、触发器等。

光耦合器件可以通过与非门电路来实现电路的隔离和逻辑的转换。

在电路中，我们可以使用非门电路来控制光耦合器件的开关，从而实现电路的隔离。

例如，在需要切断电路的情况下，非门电路的输出为1，此时光耦合器件处于关闭状态，电路被隔离。

而在需要通电的情况下，非门电路的输出为0，此时光耦合器件处于开启状态，电路被连接。

非门电路还可以实现逻辑的转换。

例如，在需要将输入信号进行取反的情况下，我们可以将输入信号通过非门电路，将其取反后再输入至光耦合器件中，从而实现信号的取反。

这样，我们就可以通过光耦合器件实现电路的隔离和逻辑的转换，进一步提高电路的安全性和稳定性。

光耦合器件与非门电路的结合，可以在数字电路中起到重要的作用。

它们可以实现电路的隔离和逻辑的转换，从而提高电路的安全性和稳定性。

在实际应用中，我们需要根据具体情况来选择光耦合器件和非门电路的类型和参数，并合理设计电路，以达到预期的效果。

光电耦合器及其应用［作者：佚名转贴自：未知点击数：933 更新时间：2006-3-31【字体：A 】光电耦合器，是近几年发展起来的一种半导体光电器件，由于它具有体积小、寿命长、抗干扰能力强、工作温度宽及无触点输入与输出在电气上完全隔离等特点，被广泛地应用在电子技术领域及工业自动控制领域中，它可以代替继电器、变压器、斩波器等，而用于隔离电路、开关电路、数模转换、逻辑电路、过流保护、长线传输、高压控制及电平匹配等。

为使读者了解与应用光电耦合器，今介绍几种光电耦合器件及应用电路，供大家参考与开拓。

1．器件选择（1）三极管输出型光电耦合器三极管输出型光电耦合器电路如图46—1中（a）所示，它是由两部分组成的。

其中，1、2端为输入端，通常由发光器件构成；4、5、6端接一只光敏三极管构成输出端，当接收到发射端发出的红外光后，在三极管集电极中便有电流输出。

图46-1三极管输出型光电耦合器的特点，是具有很高的输入输出绝缘性能，频率响应可达300kHz，开关时间数微秒。

（2）可控硅输出型光耦合器可控硅输出型光耦合器的电路如图46?中（b）所示。

该器件为六脚双列式封装。

当1、2端加入输入信号后，发射管发出的红外光被接在4、5、6脚的光敏可控硅接收，使其导通。

它可应用在低电压电子电路控制高压交流回路的开启。

（3）光耦合的可控硅开关驱动器图46—2中（a）为光敏双向开关器件；图46?中（b）为过零控制电路及光敏双向开关器件组合体。

它们的工作原理是：利用输入端红外光控制输出端的光敏双向开关导通，进而触发外接双向可控硅导通，达到控制负载接入交流220V回路的目的。

图中（a）为非过零控制，图中（b）为过零控制。

本驱动器有非常好的输入与输出绝缘性，可构成固态继电器的控制电路，其输出的控制功率由可控允许功率决定。

图46-2（4）达林顿管输出的光检测器达林顿管输出的光检测器如图46?中（a）所示。

它是由两只管子组成复合管，具有很高的电流放大能力，形成下一级或负载的驱动电流，有较强的光检测灵敏度。

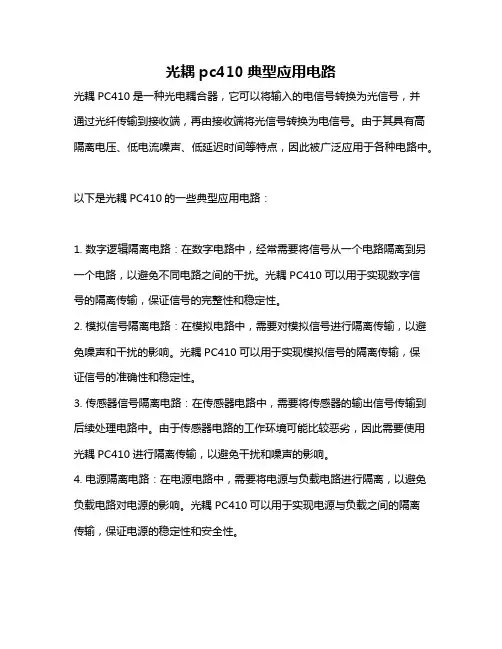

光耦pc410典型应用电路
光耦PC410是一种光电耦合器，它可以将输入的电信号转换为光信号，并
通过光纤传输到接收端，再由接收端将光信号转换为电信号。

由于其具有高隔离电压、低电流噪声、低延迟时间等特点，因此被广泛应用于各种电路中。

以下是光耦PC410的一些典型应用电路：
1. 数字逻辑隔离电路：在数字电路中，经常需要将信号从一个电路隔离到另一个电路，以避免不同电路之间的干扰。

光耦PC410可以用于实现数字信
号的隔离传输，保证信号的完整性和稳定性。

2. 模拟信号隔离电路：在模拟电路中，需要对模拟信号进行隔离传输，以避免噪声和干扰的影响。

光耦PC410可以用于实现模拟信号的隔离传输，保
证信号的准确性和稳定性。

3. 传感器信号隔离电路：在传感器电路中，需要将传感器的输出信号传输到后续处理电路中。

由于传感器电路的工作环境可能比较恶劣，因此需要使用光耦PC410进行隔离传输，以避免干扰和噪声的影响。

4. 电源隔离电路：在电源电路中，需要将电源与负载电路进行隔离，以避免负载电路对电源的影响。

光耦PC410可以用于实现电源与负载之间的隔离
传输，保证电源的稳定性和安全性。

5. 高速数字信号传输电路：光耦PC410具有低延迟时间的特点，因此可以
用于高速数字信号的传输。

例如，在光纤通信和高速数字接口电路中，可以使用光耦PC410进行信号的传输和隔离。

总之，光耦PC410作为一种重要的光电耦合器，被广泛应用于各种电路中，实现信号的隔离、传输和转换等功能。

光电耦合器，又称光耦，万联芯城销售原装现货光耦元件，品牌囊括TOSHIBA,LITEON,EVERLIGHT,VISHAY等。

型号种类繁多，万联芯城为终端生产企业提供电子元器件一站式配套服务，节省了客户的采购成本。

点击进入万联芯城点击进入万联芯城光耦使用技巧光电耦合器(简称光耦)，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。

光电耦合器可根据不同要求，由不同种类的发光元件和光敏元件组合成许多系列的光电耦合器。

目前应用最广的是发光二极管和光敏三极管组合成的光电耦合器，其内部结构如图1a所示。

光耦以光信号为媒介来实现电信号的耦合与传递，输入与输出在电气上完全隔离，具有抗干扰性能强的特点。

对于既包括弱电控制部分，又包括强电控制部分的工业应用测控系统，采用光耦隔离可以很好地实现弱电和强电的隔离，达到抗干扰目的。

但是，使用光耦隔离需要考虑以下几个问题：①光耦直接用于隔离传输模拟量时，要考虑光耦的非线性问题；②光耦隔离传输数字量时，要考虑光耦的响应速度问题；③如果输出有功率要求的话，还得考虑光耦的功率接口设计问题。

1 光电耦合器非线性的克服光电耦合器的输入端是发光二极管，因此，它的输入特性可用发光二极管的伏安特性来表示，如图1b所示；输出端是光敏三极管，因此光敏三极管的伏安特性就是它的输出特性，如图1c所示。

由图可见，光电耦合器存在着非线性工作区域，直接用来传输模拟量时精度较差。

图1 光电耦合器结构及输入、输出特性解决方法之一，利用2个具有相同非线性传输特性的光电耦合器，T1和T2，以及2个射极跟随器A1和A2组成，如图2所示。

如果T 1和T2是同型号同批次的光电耦合器，可以认为他们的非线性传输特性是完全一致的，即K1(I1)=K2(I1)，则放大器的电压增益G=Uo/U1=I3R3/I2R2=(R3/R2)[K1(I1)/K2(I1)]=R3/R2。

由此可见，利用T1和T2电流传输特性的对称性，利用反馈原理，可以很好的补偿他们原来的非线性。

中不改变逻辑状态，则从脚3输入，脚2接高电平。

字电路彻底隔离，电路如图3所示。

电源部分由隔离变压器隔离，减少电网中的噪声影响，数字电源和模拟电源不共地，由于模拟电路一般只有±15V，而A D转换器还需要+5V电源，为使数字电路与模拟电路真正隔离，+5V电源由+15V模拟电源经DC-DC变换器得到。

模拟电路以及AD转换电路与数字电路的信号联系都通过6N137。

逐次比较型AD并行输出12位数据，每一路信号经缓存器后送入6N137的脚3，进行同相逻辑传输至数字电路，输入端限流电阻选用470Ω，输出端上拉电阻选用47kΩ，输出端电源和地间（即6 N137的脚8与脚5间）接0.1uF瓷片电容，作为旁路电容以减少对电源的干扰，6N137的使能端接选通信号，使6N137在数据有效时才工作，减少工作电流。

模拟电路和AD转换所需的各路控制信号也通过6N137接收，接法同上，在时序设计中要特别注意6N137约有50ns的延时，与未采用光电隔离器的数据采集电路相比，系统信噪比提高了一倍以上，满足了系统设计要求。

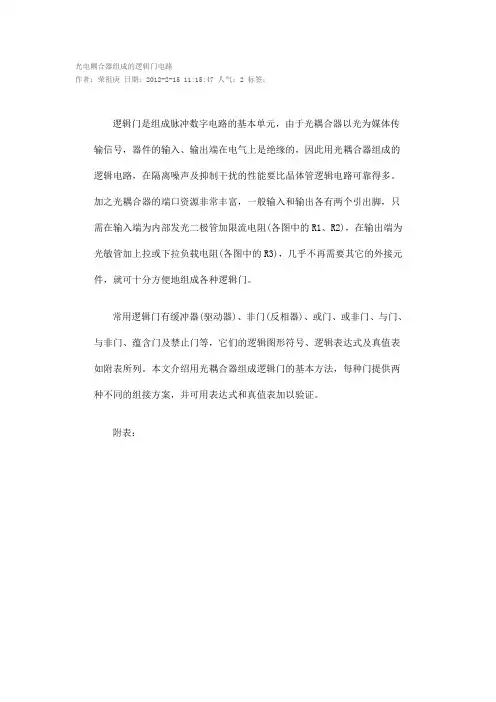

光电耦合器组成的逻辑门电路作者：荣祖庚日期：2012-2-15 11:15:47 人气：2 标签：逻辑门是组成脉冲数字电路的基本单元，由于光耦合器以光为媒体传输信号，器件的输入、输出端在电气上是绝缘的，因此用光耦合器组成的逻辑电路，在隔离噪声及抑制干扰的性能要比晶体管逻辑电路可靠得多。

加之光耦合器的端口资源非常丰富，一般输入和输出各有两个引出脚，只需在输入端为内部发光二极管加限流电阻(各图中的R1、R2)，在输出端为光敏管加上拉或下拉负载电阻(各图中的R3)，几乎不再需要其它的外接元件，就可十分方便地组成各种逻辑门。

常用逻辑门有缓冲器(驱动器)、非门(反相器)、或门、或非门、与门、与非门、蕴含门及禁止门等，它们的逻辑图形符号、逻辑表达式及真值表如附表所列。

本文介绍用光耦合器组成逻辑门的基本方法，每种门提供两种不同的组接方案，并可用表达式和真值表加以验证。

附表：1.缓冲门如图1、图2所示，输入和输出同相位。

图1中，输入端A=1时，光耦合器导通，输出端Y=1；A=0时光耦合器截止，R3下拉使Y=0。

图2中，A=1时光耦合器截止，R3上拉使Y=1；A=0时光耦合器导通，Y=0。

图1～图42.非门如图3、图4所示，输入和输出反相。

图3中，A=1时光耦合器导通，Y=0；A=0时光耦合器载止，Y=1。

图4中，A=1时光耦合器截止，R3下拉使Y=0；A=0时光耦合器导通，Y=l。

3.或门如图5、图6所示，A、B两输入端之一为1或全为1时，Y=1；只有A、B均为0时，Y才输出0。

图5中，若A=l、B=1或A、B均为1时，对应的光耦合器导通，Y=1；若A=0及B=0时，两光耦合器均截止，R3才下拉使Y=0。

图6中，两光耦合器的输出光敏管串联，只要A、B之一为1或均为1，必有一个或两个光藕合器截止，R3上拉使Y=1；只有A=B=0时，两个光耦合器均导通，才使Y=0。

图5～图84.或非分如图7、图8所示，与或门逻辑关系相反．当A=1、B=1或A=B=1时，Y=0；只有A=B=0时，Y=1。

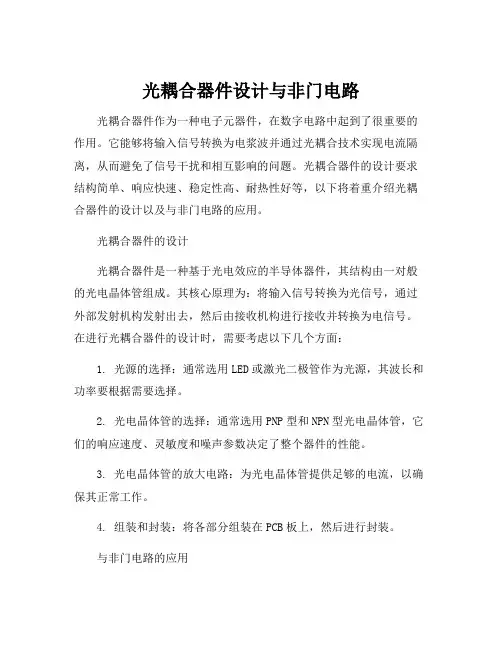

光耦合器件设计与非门电路光耦合器件作为一种电子元器件，在数字电路中起到了很重要的作用。

它能够将输入信号转换为电浆波并通过光耦合技术实现电流隔离，从而避免了信号干扰和相互影响的问题。

光耦合器件的设计要求结构简单、响应快速、稳定性高、耐热性好等，以下将着重介绍光耦合器件的设计以及与非门电路的应用。

光耦合器件的设计光耦合器件是一种基于光电效应的半导体器件，其结构由一对般的光电晶体管组成。

其核心原理为：将输入信号转换为光信号，通过外部发射机构发射出去，然后由接收机构进行接收并转换为电信号。

在进行光耦合器件的设计时，需要考虑以下几个方面：1. 光源的选择：通常选用LED或激光二极管作为光源，其波长和功率要根据需要选择。

2. 光电晶体管的选择：通常选用PNP型和NPN型光电晶体管，它们的响应速度、灵敏度和噪声参数决定了整个器件的性能。

3. 光电晶体管的放大电路：为光电晶体管提供足够的电流，以确保其正常工作。

4. 组装和封装：将各部分组装在PCB板上，然后进行封装。

与非门电路的应用与非门电路是数字电路中最基础的门电路之一，它常被用于构建各种复杂的数字逻辑电路中。

与非门电路的输入信号必须为两路，当输入都为低电平时输出取高电平，其它情况输出均为低电平。

在实际应用中，与非门电路常用于时序控制、时序检测、比较器、计数器等数字电路中。

其结构简单，易于操作，在数字电路的设计中起到了至关重要的作用。

光耦合器件与与非门电路的结合在数字电路的设计中，常需要进行信号的隔离和传输，而传统的方式则是利用绝缘刻度进行实现，但是这种方法的响应速度慢、影响系统稳定性。

与此同时，利用光耦合器件进行信号隔离和传输则具有响应速度快、稳定性高、抗干扰性强、无电磁干扰等优点，因此在数字电路的设计中，经常将光耦合器件与与非门电路进行结合，实现更复杂、更高速、更稳定的数字电路系统。

总结光耦合器件作为一种重要的数字电路元器件，在现代数字系统中具有重要的应用价值。

光电耦合器的作用和工作原理光电耦合器用于数模之间的转换。

光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。

它由发光源和受光器两部分组成。

把发光源和受光器组装在同一密闭的壳体内，彼此间用透亮绝缘体隔离。

发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管其工作原理时：在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照耀到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就可以实现电一光一电的转换。

光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰力量强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年月进展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器（SSR）、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调整掌握端电流来转变占空比，达到精密稳压目的。

在光耦电路设计中，有两个参数经常被人忽视，需要非常留意，一个是反向电压Vr（Reverse Voltage ），是指原边发光二极管所能承受的最大反向电压，超过此反向电压，可能会损坏LED。

而一般光耦中，这个参数只有5V左右，在存在反压或振荡的条件下使用时，要特殊留意不要超过反向电压。

如，在使用沟通脉冲驱动LED时，需要增加爱护电路。

另外一个参数是光耦的电流传输比（current transfer ratio,简称CTR），是指在直流工作条件下，光耦的输出电流与输入电流之间的比值。

光耦的CTR类似于三极管的电流放大倍数，是光耦的一个极为重要的参数，它取决于光耦的输入电流和输出电流值及电耦的电源电压值，这几个参数共同打算了光耦工作在放大状态还是开关状态，其计算方法与三极管工作状态计算方法类似。

光电耦合器应用光电耦合器是一种传感器和控制器之间的接口，它可以将光信号转换成电信号。

光电耦合器具有高精度、高速度、低功耗、小型化和免磁干扰等特点，因此被广泛应用于自动控制、机器视觉、光电通信、仪器仪表、电力电子等领域。

一、自动控制领域在自动控制领域，光电耦合器可以用来作为开关、传感器、放大器、隔离器、数字转换器和模数转换器等。

例如，当光电耦合器作为隔离器时，可以将输入和输出隔离，避免潜在的电磁干扰。

当光电耦合器作为数字转换器时，可以将输入的数字信号变成相应的电信号，以便进行数字化处理。

二、机器视觉领域机器视觉领域中，光电耦合器通常用来检测和测量光信号，以便实现对物体形状、颜色、纹理等特征的识别与分类。

例如，光电耦合器可以在自动化制造系统中用来检测产品表面的缺陷，例如磨痕、裂纹等。

此外，光电耦合器也可以用来测量激光干涉图中两个激光点之间的距离，以便计算物体表面的形状。

三、光电通信领域光电耦合器在光电通信领域起到了非常重要的作用，它可以将光信号转换成电信号，然后再通过电线进行传输。

例如，在音频设备中，光电耦合器可以将音频信号转换成电信号，以便进行信号放大和处理。

此外，光电耦合器也可以用于光纤通信中，通过将光信号转换成电信号，以便将信号传输到需要处理的设备。

四、仪器仪表领域在仪器仪表领域，光电耦合器通常用于隔离输入和输出信号，以防止干扰，同时也可以用来控制电路。

例如，光电耦合器可以在电功率仪表中用来隔离输入信号和输出信号，同时还可以防止外部电磁干扰。

此外，光电耦合器还可以用来控制温度、湿度、压力和振动等传感器的输出。

五、电力电子领域在电力电子领域，光电耦合器通常用于隔离输入和输出信号，防止高电压的干扰。

例如，在交流电源中，光电耦合器可以用来隔离输入端和输出端，同时还可以将输入的电流和电压转换成相应的电信号，以便进行数字化处理和电力控制。

此外，光电耦合器还可以在高压直流输电中充当隔离器，以防止高电压的干扰，从而保护电路的稳定性。

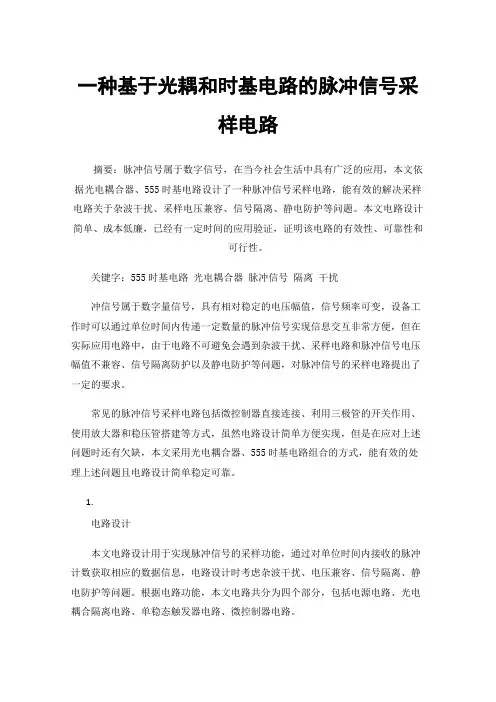

一种基于光耦和时基电路的脉冲信号采样电路摘要：脉冲信号属于数字信号，在当今社会生活中具有广泛的应用，本文依据光电耦合器、555时基电路设计了一种脉冲信号采样电路，能有效的解决采样电路关于杂波干扰、采样电压兼容、信号隔离、静电防护等问题。

本文电路设计简单、成本低廉，已经有一定时间的应用验证，证明该电路的有效性、可靠性和可行性。

关键字：555时基电路光电耦合器脉冲信号隔离干扰冲信号属于数字量信号，具有相对稳定的电压幅值，信号频率可变，设备工作时可以通过单位时间内传递一定数量的脉冲信号实现信息交互非常方便，但在实际应用电路中，由于电路不可避免会遇到杂波干扰、采样电路和脉冲信号电压幅值不兼容、信号隔离防护以及静电防护等问题，对脉冲信号的采样电路提出了一定的要求。

常见的脉冲信号采样电路包括微控制器直接连接、利用三极管的开关作用、使用放大器和稳压管搭建等方式，虽然电路设计简单方便实现，但是在应对上述问题时还有欠缺，本文采用光电耦合器、555时基电路组合的方式，能有效的处理上述问题且电路设计简单稳定可靠。

1.电路设计本文电路设计用于实现脉冲信号的采样功能，通过对单位时间内接收的脉冲计数获取相应的数据信息，电路设计时考虑杂波干扰、电压兼容、信号隔离、静电防护等问题。

根据电路功能，本文电路共分为四个部分，包括电源电路、光电耦合隔离电路、单稳态触发器电路、微控制器电路。

1.电源电路电源电路为整体电路提供电压5V和3.3V，通过控制电源芯片的使能端电平控制芯片的电压输出使能。

本电路采用SGM2036型电源芯片，芯片输出电压可通过电阻调节，内部集成线性稳压器、运算放大器、参考电源等模拟电路，具有体积小、功耗低等优点。

1.光电耦合隔离电路光电耦合隔离电路采用信号隔离的方式采集脉冲信号，电路原理图如图1-1所示，在本电路中，脉冲信号低电平有效，光电耦合器输入端导通后内部红外二极管发光，从而快速开启晶体管集电极和发射极。

本电路采用PC817型光电耦合器，利用光信号将脉冲信号从输入端传递到输出端，从而使电路具备信号隔离和静电防护的作用。

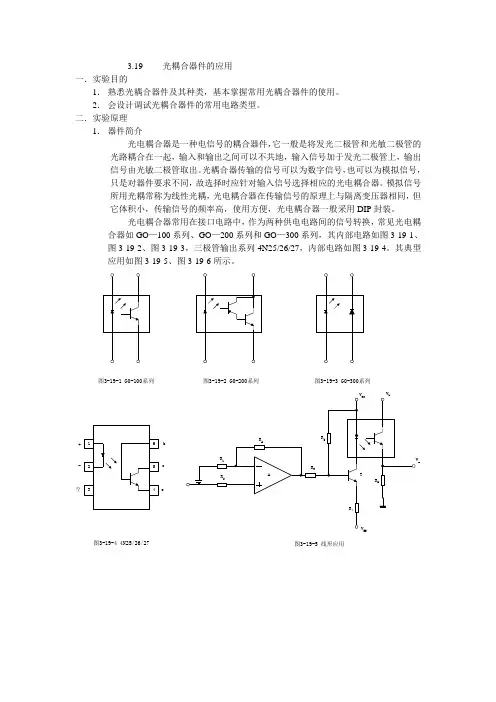

3.19 光耦合器件的应用 一．实验目的1． 熟悉光耦合器件及其种类，基本掌握常用光耦合器件的使用。

2． 会设计调试光耦合器件的常用电路类型。

二．实验原理1． 器件简介光电耦合器是一种电信号的耦合器件，它一般是将发光二极管和光敏二极管的光路耦合在一起，输入和输出之间可以不共地，输入信号加于发光二极管上，输出信号由光敏二极管取出。

光耦合器传输的信号可以为数字信号，也可以为模拟信号，只是对器件要求不同，故选择时应针对输入信号选择相应的光电耦合器。

模拟信号所用光耦常称为线性光耦，光电耦合器在传输信号的原理上与隔离变压器相同，但它体积小，传输信号的频率高，使用方便，光电耦合器一般采用DIP 封装。

光电耦合器常用在接口电路中，作为两种供电电路间的信号转换，常见光电耦合器如GO —100系列、GO —200系列和GO —300系列，其内部电路如图3-19-1、图3-19-2、图3-19-3，三极管输出系列4N25/26/27，内部电路如图3-19-4。

其典型应用如图3-19-5、图3-19-6所示。

bce+-空图3-19-1 G0-100系列图3-19-2 G0-200系列图3-19-3 G0-300系列图3-19-4 4N25/26/27V o图3-19-5 线形应用图3-19-6 非线形应用由图3-19-5可看出，信号经运放放大后，驱动二极管，光电耦合器作其负载，经光电耦合器后，信号到达了输出端，且供电电压由另一组电源供电实现了输入和输出间的电气隔离。

图3-19-6所示电路，是典型的继电器驱动电路。

为了实验的方便，这里选择的是小电流驱动，实际应用时，可实现大电流驱动，比如控制总电源的切断与接通。

2． 设计举例以图3-19-6为例。

先看T 1管。

输入信号为开关信号，当高电平时，U i =3.5V ,此时基极电流限制在1mA 左右，故有mA 1R U U 1b BEi =-，所以，有：1b BEi 1b I U U R -=3-19-1=Ω=-K 8.217.05.3 取Ω=K 3R 1b 。

光耦做开关电路光耦(opticalcoupler)亦称光电隔离器、光耦合器或光电耦合器。

它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管)封装在同一管壳内。

当输入端加电信号时发光二极管发出光线，光敏三极管接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。

典型应用电路如下图所示。

光耦的工作原理耦合器以光为媒介传输电信号。

它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。

目前它已成为种类最多、用途最广的光电器件之一。

光耦合器一般由三部分组成：光的发射、光的接收及信号放大。

输入的电信号驱动发光二极管(LED)，使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。

这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。

所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。

在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

光耦的优点光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。

光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。

在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

光耦的应用由于光耦种类繁多，结构独特，优点突出，因而其应用十分广泛，主要应用以下场合：(1)在逻辑电路上的应用光电耦合器可以构成各种逻辑电路，由于光电耦合器的抗干扰性能和隔离性能比晶体管好，因此，由它构成的逻辑电路更可靠。

数字信号光耦合器应用电路设计
数字信号光耦合器（DigitalSignalOptocoupler，简称DSO）是一种采用光学传输技术，实现两个交流电路间高速数字信号的转换的模拟电路器件。

它具有体积小、重量轻、抗电磁干扰能力强、高速传输和隔离时延短等特性，已被广泛应用于微机控制系统、工业控制系统、汽车电子系统、航天电子系统、电源系统、家用电器、通讯系统以及分布式数据采集系统等领域。

DSO电路设计涉及到多种电路技术，本文结合实际案例，介绍DSO 电路设计的总体流程与步骤。

第一步，根据电路设计的实际应用场景，确定DSO电路的设计技术参数。

综合考虑设计的需求，合理选择DSO器件的型号、参数，对于更复杂的电路，需要根据设计要求进行多种元器件的综合选择。

第二步，进行DSO电路的原理图设计，定义好电路的输入输出信号类型，确定设计的核心元器件、桥接元件、附加元件类型。

第三步，按照原理图安装各元器件，并进行接线，确保电路的正确连接。

第四步，根据DSO电路的设计要求，设计PCB板型，并安装各种元器件，经过电子路径与电气测试，确保电路运行良好。

第五步，通过串行通信接口或其它方式，连接电脑与DSO电路，实现数据传输及控制，编写上位机驱动软件，对DSO功能参数进行设置，实现电路的运行状态及报警功能。

本文只是简单介绍了DSO电路原理及设计步骤，真正实现DSO电
路设计需要经过多次实验与调试，才能达成设计要求，实现设备的稳定性及可靠性。

正确有效地运用DSO电路，不仅可以实现高速数据转换，而且可以提高设备总体性能，确保系统运行的可靠性和稳定性。

光电耦合器应用电路光电耦合器（Optocoupler）是一种能够将电信号和光信号进行隔离的器件。

它由LED发射器和光敏电阻等元件组成，能够将输入端的电信号转换成输出端的光信号，从而实现输入输出端之间的隔离。

在实际应用中，光电耦合器被广泛应用于各种电路中，因为它具有隔离性好、噪声小、反应速度快等优点。

下面将介绍几种典型的光电耦合器应用电路。

1. 交流隔离电路交流隔离电路是一种常用的光电耦合器应用电路，它能够实现输入输出端之间的高速隔离和信号传输。

该电路通常由光电耦合器、电阻、电容等元件组成，其中光电耦合器的输入端接收交流信号，输出端输出相应的光信号，从而实现输入输出端之间的隔离。

该电路的优点是隔离性好、反应速度快、噪声小等，适用于各种高速通信和控制系统中。

2. 逻辑隔离电路逻辑隔离电路是一种常用的数字信号隔离电路，它能够实现输入输出端之间的数字信号隔离和逻辑转换。

该电路通常由光电耦合器、反向器、电阻等元件组成，其中光电耦合器的输入端接收数字信号，输出端输出相应的数字信号，从而实现输入输出端之间的隔离和逻辑转换。

该电路的优点是隔离性好、反应速度快、噪声小等，适用于各种数字电路和单片机系统中。

3. 电源隔离电路电源隔离电路是一种常用的电源隔离和稳压电路，它能够实现输入输出端之间的电源隔离和稳压。

该电路通常由光电耦合器、电容、稳压芯片等元件组成，其中光电耦合器的输入端接收电源信号，输出端输出相应的隔离和稳压信号，从而实现输入输出端之间的电源隔离和稳压。

该电路的优点是隔离性好、稳压精度高、噪声小等，适用于各种电源和电器控制系统中。

光电耦合器应用电路具有广泛的应用前景，能够实现输入输出端之间的信号隔离和转换，从而提高电路的可靠性和稳定性。

在实际应用中，我们需要根据具体的电路要求和性能指标选择合适的光电耦合器应用电路，以达到最佳的效果和性能。

el357n标准电路全文共四篇示例，供读者参考第一篇示例：EL357N是一种常见的标准电路，常用于电子设备中的信号传输和控制。

它是一种高性能、可靠的电路，能够稳定地工作在各种环境中。

EL357N的设计简单，易于集成到其他电路中，因此被广泛应用于各种电子产品中。

EL357N的主要特点之一是其高速传输能力。

它能够在很短的时间内传输大量的数据，在高速动态环境中表现出色。

这使得EL357N适用于高速通信和数据处理领域，如通信设备和计算机系统中的数据传输。

除了高速传输能力，EL357N还具有高精度和稳定性。

它的输出信号能够准确地反映输入信号的变化，且在不同温度和电压条件下保持稳定。

这使得EL357N成为一种可靠的信号传输和控制电路，适用于各种严苛的工作环境。

在设计EL357N电路时，需要考虑其电压和功耗特性。

EL357N的工作电压一般在3V至5V之间，功耗较低，能够高效利用电能。

这使得EL357N适用于电池供电的设备和要求节能的应用场景。

EL357N是一种非常优秀的标准电路，具有高速传输能力、高精度和稳定性、低功耗和良好的抗干扰能力。

它被广泛应用于各种电子产品中，为设备的信号传输和控制提供了可靠的支持。

随着科技的不断进步，EL357N将继续发挥重要作用，并为电子设备的发展提供更多可能性。

第二篇示例：EL357N标准电路是一种常见的数字隔离器，通常用于电气隔离和信号传输。

EL357N起初由东芝公司设计，现已被多家公司生产和销售。

EL357N标准电路主要由发射端、接收端和一个光电耦合器组成。

我们来看一下EL357N标准电路的基本结构。

EL357N包括一个发射端和一个接收端，在两端之间通过一个光电耦合器进行信号传输。

发射端通常是一个LED（发光二极管），当输入电压发生变化时，LED 发出光信号。

接收端则是一个光电二极管，当发射端发出光信号时，接收端就可以转换为电信号。

两端通过一个光电耦合器连接，可以实现电气隔离。

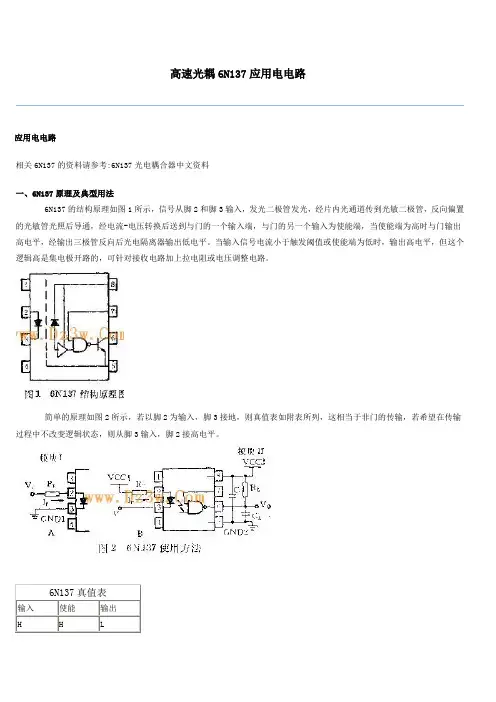

高速光耦6N137应用电电路6N137应用电电路相关6N137的资料请参考:6N137光电耦合器中文资料一、6N137原理及典型用法6N137的结构原理如图1所示，信号从脚2和脚3输入，发光二极管发光，经片内光通道传到光敏二极管，反向偏置的光敏管光照后导通，经电流-电压转换后送到与门的一个输入端，与门的另一个输入为使能端，当使能端为高时与门输出高电平，经输出三极管反向后光电隔离器输出低电平。

当输入信号电流小于触发阈值或使能端为低时，输出高电平，但这个逻辑高是集电极开路的，可针对接收电路加上拉电阻或电压调整电路。

简单的原理如图2所示，若以脚2为输入，脚3接地，则真值表如附表所列，这相当于非门的传输，若希望在传输过程中不改变逻辑状态，则从脚3输入，脚2接高电平。

6N137真值表输入使能输出H H L数字电路彻底隔离，电路如图3所示。

电源部分由隔离变压器隔离，减少电网中的噪声影响，数字电源和模拟电源不共地，由于模拟电路一般只有±15V，而AD转换器还需要+5V电源，为使数字电路与模拟电路真正隔离，+5V电源由+15V模拟电源经DC-DC变换器得到。

模拟电路以及AD转换电路与数字电路的信号联系都通过6N137。

逐次比较型AD并行输出12位数据，每一路信号经缓存器后送入6N1 37的脚3，进行同相逻辑传输至数字电路，输入端限流电阻选用470Ω，输出端上拉电阻选用47kΩ，输出端电源和地间（即6N137的脚8与脚5间）接0.1uF瓷片电容，作为旁路电容以减少对电源的干扰，6N137的使能端接选通信号，使6N137在数据有效时才工作，减少工作电流。

模拟电路和AD转换所需的各路控制信号也通过6N137接收，接法同上，在时序设计中要特别注意6N137约有50ns的延时，与未采用光电隔离器的数据采集电路相比，系统信噪比提高了一倍以上，满足了系统设计要求。

目录摘要 (1)关键词 (1)Abstract (1)引言 (1)1 传输特性分析 (2)2 工作原理 (3)3 电流发生电路 (3)4 结束语 (4)参考文献 (5)由光耦组成的模拟信号放大电路的设计摘要：通过对开关电源电路的工作原理进行分析，结合光电耦合器所起到的几个主要作用，给出了一种可把电信号转换成为光信号的光电耦合器的设计方法该光电耦合器可在开关电源中得到广泛应用。

关键词：光电耦合器；隔离；电流Abstract：Based on the working principle of switch power supply circuit analysis, combined with photoelectric coupler as several major for use, this paper presents a signal can be converted into light signal of photoelectric coupler design method of the photoelectric coupler can be in on off power supply is widely used.Key words：photoelectric coupler；Isolation；current引言光电耦合器是一种可把电信号转换成为光信号，然后又将光信号恢复为电信号的半导体器件，它属于一种电——光——电转换器件。

其基本结构是将光发射器和光敏接收器装在同一密闭的壳体内，彼此间用透明绝缘体隔离。

常见的光发射器为红外发光二极管，其引脚作为输入端，用晶体管图示仪可观察到其特性曲线与一般二极管相似。

光敏接收器为光敏二极管或光敏三极管，其引脚作为输出端。

当电信号送入光电耦合器的输入端时，发光二极管通过电流而发光，其发光的强弱与信号电流成正比，亦即与流过二极管的正向电流的大小成正比，输出端的光敏三极管受到光照后CE导通。

光耦pc817应用电路与pdf中文资料发布于2009-02-27 被读 2701次【字体：大中小】作者：网络PC817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。

线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

光耦的测量：用数字表测二极管的方法分别测试两边的两组引脚,其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极(指针表相反)。

且这两脚为低压端，也就是反馈信号引入端。

在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。

当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。

同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。

光耦能否代用，主要看其CTR参数值是否接近。

测量的实质就是：就是分别去测发光二极管和3极管的好坏。

另外一种测量说法：用两个万用表就可以测了。

光电耦合器由发光二极管和受光三极管封装组成。

如光电耦合器４Ｎ２５，采用ＤＩＰ－６封装，共六个引脚，①、②脚分别为阳、阴极，③脚为空脚，④、⑤、⑥脚分别为三极管的ｅ、ｃ、ｂ极。

以往用万用表测光耦时，只分别检测判断发光二极管和受光三极管的好坏，对光耦的传输性能未进行判断。

这里以光耦４Ｎ２５为例，介绍一种测量光耦传输特性的方法。

１．判断发光二极管好坏与极性：用万用表Ｒ×１ｋ挡测量二极管的正、负向电阻，正向电阻一般为几千欧到几十千欧，反向电阻一般应为∞。

el357n标准电路EL357N是一种双路、高速、线性光耦合器，广泛应用于数字电路和模拟电路的隔离传输。

关于EL357N的标准电路，以下是一些建议的参考电路：1. 典型应用电路：EL357N典型应用电路包括输入端的光敏三极管和输出端的线性放大器。

输入端的光敏三极管将光信号转换为电信号，然后通过输出端的线性放大器将电信号放大，以便驱动后续电路。

2. 电源电路：为EL357N提供电源的电路通常采用5V或3.3V电源。

可以使用线性稳压器或开关稳压器来实现电源电路。

在设计时，需要确保电源电路的抗干扰性能，以满足EMC设计标准。

3. 光耦合器接口电路：EL357N的光耦合器接口电路包括光敏三极管和光电二极管。

光敏三极管将输入的光信号转换为电信号，而光电二极管将输出端的电信号转换为光信号。

在设计时，需要考虑接口电路的抗干扰性能和稳定性。

4. 驱动电路：EL357N的驱动电路用于将光耦合器输出的电信号放大，以便驱动后续电路。

驱动电路可以采用运放、比较器或其他线性放大器实现。

在设计时，需要考虑驱动电路的带宽、增益和稳定性。

5. 保护电路：为确保EL357N的正常工作和稳定性，需要在电路中加入保护元件。

保护电路包括输入端的瞬态电压抑制器（TVS）、输出端的稳压二极管（Zener）以及滤波电容等。

6. 接地和屏蔽电路：为了提高EL357N的抗干扰性能，建议在设计时采用接地和屏蔽电路。

接地电路需要确保良好的接地效果，而屏蔽电路可以通过覆盖金属屏蔽层来减小外部干扰。

这些参考电路可以根据实际应用需求进行调整和优化。

在设计过程中，需注意满足EMC设计标准，以确保EL357N的正常工作和稳定性。

光耦应用电路工作原理小伙伴们！今天咱们来唠唠光耦应用电路的工作原理，这可是个超有趣的东西呢。

光耦啊，全名是光电耦合器，就像是电路世界里的一个小信使。

想象一下，在一个大大的电路城市里，有两个不同的区域，它们之间需要传递信息，但是又不能直接连接，怕互相干扰或者出现一些不必要的麻烦。

这时候光耦就闪亮登场啦。

光耦的结构很特别哦。

它就像一个小房子，里面住着一个发光的小天使（发光二极管）和一个对光很敏感的小精灵（光电晶体管）。

当电路中有信号要从一边传递到另一边的时候，这个发光小天使就开始工作啦。

比如说，在输入电路那边，如果有一个电压信号过来，这个小天使就会亮起来，就像它收到了一个神秘的指令，兴奋地散发出光芒。

这个光芒可不得了呢。

它就像一束魔法光线，直直地照向住在小房子另一边的光电晶体管小精灵。

这个小精灵呢，对光特别敏感，一看到光，就像被施了魔法一样，自身的状态就会发生改变。

如果从晶体管的角度来看，就好像是因为光的照射，它的电流或者电阻之类的电学特性就跟着变了。

这就相当于把输入电路的信号，通过光这个神奇的媒介，传递到了输出电路这边。

咱再具体说说在一些实际的应用电路里它是咋工作的。

比如说在一个电源隔离的电路中。

我们知道电源有时候就像一个调皮的小怪兽，它的波动或者一些噪声可能会影响到其他电路元件的正常工作。

这时候光耦就像一个超级英雄，站在中间隔开它们。

输入的电源信号先经过一些处理到达光耦的输入侧，也就是小天使那边。

小天使把这个电源相关的信号转化成光信号，然后小精灵接收到后，再把它还原成适合输出电路使用的电信号。

这样一来，输出电路就得到了相对干净、稳定的信号，就像被保护在一个安全的小泡泡里，不会被输入电源的那些小脾气影响啦。

还有在信号传输的电路里呢。

比如说一些数字电路之间的信号传递。

一个电路产生的数字信号，像0和1这样的逻辑信号，通过光耦的这个奇妙过程，准确无误地传递到另一个电路。

就好像是两个小伙伴在玩传悄悄话的游戏，光耦就是那个保证悄悄话不会传错的小助手。
