隧道二衬中埋式止水带现场施工技术交底

山西中南部铁路通道ZNTJ—4标刘家垣隧道进口二衬技术交底交底人：复核人：接受人：中国葛洲坝集团股份有限公司山西中南部铁路通道ZNTJ—4标项目经理部三分部隧道二次衬砌施工技术交底一、施工方法隧道拱墙二次衬砌采用全断面整体钢模衬砌台车、混凝土搅拌运输车运输、泵送砼灌注，振捣器捣固。

挡头模采用钢模或木模。

混凝土浇筑通过台车工作窗分层下料左右对称进行，防止钢模台车偏移。

灌筑拱顶部混凝土时，利用台车内拱顶上料孔进料，在拱顶外侧端头板预留观察孔，混凝土由内向外灌筑，确认拱顶砼灌满后封端头模板。

砼生产采用自动计量拌合站拌合，砼拌合站设置应满足冬季施工要求。

二、施工程序施工工艺流程：仰拱施工→铺设防水板→绑扎钢筋→台车就位模板固定→安装止水带、止水条→混凝土浇筑→拆模→养护1、二次衬砌施作应符合以下要求：（1）隧道二次衬砌施作应在围岩和初期支护变形基本稳定后进行，变形基本稳定应符合：隧道周边变形速率明显下降并趋于缓和；或水平收敛（拱脚附近7d平均值）小于0.2mm/d，拱顶下沉速度小于0.15mm/d；或施作二次衬砌前的累积位移值，已达到极限相对位移值的80%以上；或初期支护表面裂隙（观察）不再继续发展。

（2）围岩及初期支护变形过大或变形不收敛，又难以及时补强时，可提前施作二次衬砌，以改善施工阶段结构的受力状态，此时二次衬砌应予以加强。

2、二衬每板混凝土浇筑前，测量人员及技术人员要共同进行中线、高程测量放样。

校核台车内拱顶标高和隧道中线及两侧净空宽度。

二次衬砌前应用激光断面仪检查初期支护内轮廓断面，发现欠挖应及时处理。

隧道初次二衬施工需项目部测量工程师对台车就位情况进行放样复核后方可施工。

3、根据中线和标高铺设衬砌台车轨道，要求使用标准枕木和鱼尾板；轨距与台车轮距一致，左右轨面高差＜10mm。

起动电动机使衬砌台车就位。

涂刷脱模剂。

4、起动衬砌台车液压系统，根据测量资料使钢模定位，保证钢模衬砌台车中线与隧道中线一致，拱墙模板成型后固定，测量复核无误。

工程名称交底日期
施工单位分项工程名称二衬防水
交底提要二衬防水施工
交底内容：
3.3、施工缝
将施工缝已硬化的砼表面浮浆、松动砂石清除干净，进行彻底凿毛，用水冲洗干净。

施工缝采用水泥基渗透结晶防水涂料+双道遇水膨胀止水胶。

详见图。

施工缝防水图
3.3.1、水泥基渗透结晶防水涂料施工工艺
配比：涂料：水=1:（0.25~0.3），即每桶25千克兑水约6.5千克
施工方法：将涂料缓缓倒入清洁的凉水中用电动搅拌器搅拌到均匀无结块。

让浆料静置熟化约3分钟，再搅拌约30秒，十字交叉至少涂刷两层，当上一层已固化，产生足够的强度后，可进行下一层施工。

开调的浆料在半小时用完。

在24小时内对涂层进行喷雾水保养。

勿将本产品和其它材料混合使用。

注意事项：
1）基面干燥应对基面充分湿润，涂层干燥过快时会造成涂层材料缺水，水化反应进行不完全达不到相应的强度，甚至造成粉化，因此应及时对施工缝面进行适当喷雾湿润，使涂层水化反应充足，以提高涂层的粘结强度和渗透性。

审核人交底人接受交底人。

2、防排水施工
割除外露钢筋头，喷砼找平基面，每8m一道敷设Φ50单壁打孔波纹管,铺设无纺布及防水板。
3、钢筋施工
防水板验收合格后方可绑扎钢筋,钢筋接头错开截面50%以上,边墙及拱部部分采用双面搭接焊提前在地上焊接成形，搭接长度≥5d，考虑矮边墙钢筋搭接焊角度不好控制,两侧矮边墙采用帮条焊，单面焊缝帮条焊搭接长度不小于10d。帮条焊采用与被焊钢筋同级别、同直径的钢筋,帮条与被焊接钢筋的轴线应在同一轴线上。详见《公路混凝土工程施工质量验收补充标准》P58页.矮边墙钢筋焊接采用模板对防水板进行保护，接头应间隔错开，错开距离50cm以上，并严格按设计间距绑扎，混凝土施工时固定牢靠。钢筋应严格控制间距、保护层厚度、钢筋层距、焊接质量。
2、《公路隧道工程施工质量验收标准》（TB10417—2003）；
3、《公路混凝土工程施工技术指南》（TZ210-2005)；
4、《公路混凝土与砌体工程施工质量验收标准》（TB10424-2003）;
5、《公路混凝土工程施工质量验收补充标准》
6、隧道设计图纸。
二、设计参数
1、不同围岩等级拱墙厚度及钢筋布置表
分布钢筋必须在封头板上钻孔引出20cm以上.
严格按设计控制钢筋保护层，钢筋垫块不少于4个/m2。
钢筋安装及钢筋保护层厚度允许偏差及检验方法见下表。
钢筋安装及钢筋保护层厚度允许偏差及检验方法
序号
名称
允许偏差（mm）
检验方法
1
受力钢筋排距
±5
尺量,两端、中间各1处
2
同一排中受力钢筋间距
基础、板、墙
±20
柱、梁
±10
3
分布钢筋间距
±20
尺量，连续3处。
4
箍筋间距

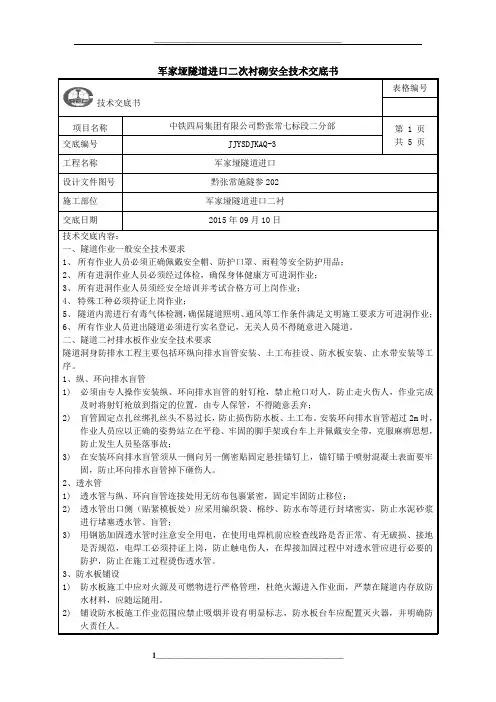

表格编号技术交底书项目名称中铁四局集团有限公司黔张常七标段二分部第 1 页共 5 页交底编号JJYSDJKAQ-3工程名称军家垭隧道进口设计文件图号黔张常施隧参202施工部位军家垭隧道进口二衬交底日期2015年09月10日技术交底内容：一、隧道作业一般安全技术要求1、所有作业人员必须正确佩戴安全帽、防护口罩、雨鞋等安全防护用品；2、所有进洞作业人员必须经过体检，确保身体健康方可进洞作业；3、所有进洞作业人员须经安全培训并考试合格方可上岗作业；4、特殊工种必须持证上岗作业；5、隧道内需进行有毒气体检测，确保隧道照明、通风等工作条件满足文明施工要求方可进洞作业；6、所有作业人员进出隧道必须进行实名登记，无关人员不得随意进入隧道。

二、隧道二衬排水板作业安全技术要求隧道洞身防排水工程主要包括环纵向排水盲管安装、土工布挂设、防水板安装、止水带安装等工序。

1、纵、环向排水盲管1)必须由专人操作安装纵、环向排水盲管的射钉枪，禁止枪口对人，防止走火伤人，作业完成及时将射钉枪放到指定的位置，由专人保管，不得随意丢弃；2)盲管固定点扎丝绑扎丝头不易过长，防止损伤防水板、土工布。

安装环向排水盲管超过2m时，作业人员应以正确的姿势站立在平稳、牢固的脚手架或台车上并佩戴安全带，克服麻痹思想，防止发生人员坠落事故；3)在安装环向排水盲管须从一侧向另一侧密贴固定悬挂锚钉上，锚钉锚于喷射混凝土表面要牢固，防止环向排水盲管掉下砸伤人。

2、透水管1)透水管与纵、环向盲管连接处用无纺布包裹紧密，固定牢固防止移位；2)透水管出口侧（贴紧模板处）应采用编织袋、棉纱、防水布等进行封堵密实，防止水泥砂浆进行堵塞透水管、盲管；3)用钢筋加固透水管时注意安全用电，在使用电焊机前应检查线路是否正常、有无破损、接地是否规范，电焊工必须持证上岗，防止触电伤人，在焊接加固过程中对透水管应进行必要的防护，防止在施工过程烫伤透水管。

3、防水板铺设1)防水板施工中应对火源及可燃物进行严格管理，杜绝火源进入作业面，严禁在隧道内存放防水材料，应随运随用。
