《计算机制图(C A D)》道路纵断面图的绘制主讲人:刘剑锋黄河水利职业技术学院道路纵断面图的绘制1纵断面的图示内容2绘制路线纵断面图道路纵断面图的绘制路线的纵断面图是表示路线中心的地面起伏状况以及路线的纵向设计坡度和竖曲线。
道路路线的纵断面图是用假想的铅垂剖切面沿着道路的中心线进行纵向剖切。
由于道路中心线是由直线和曲线组合而成的,所以纵向剖切面既有平面,又有曲面。
为了清晰地表达路线的纵断面情况,特采用展开的方法,将此纵断面展平成为一平面,并绘制在图纸上,即为路线的纵断面图。
01纵断面的图示内容路线纵断面图包括图样和资料表两部分,一般图样画在图纸的上部,资料表布置在图纸的下部。
(一)图样部分4沿线构造物1比例5水准点3竖曲线2设计线和地面线……(二)资料表部分路线纵断面图的资料表是与图样上下对应布置的,这种表示方法,较好地反映出纵向设计线在各桩号处的高程、填挖方量、地质条件和坡度以及平曲线与竖曲线的配合关系。
1地质概况2高程资料3填挖高度4坡度及坡长5里程桩号6直线及平曲线(二)资料表部分6.直线及平曲线在路线设计中,竖曲线与平曲线的配合关系,直接影响着汽车行驶的安全性和舒适性,以及道路的排水状况,故《公路路线设计规范》对路线的平纵配合提出了严格的要求。
由于道路路线平面图与纵断面图是分别表示的,所以在纵断面图的资料表中,以简约的方式表示出平纵配合关系。
在该栏中,以“—”表示直线段;以“︹”、“︺”或“”“”四种图样表示平曲线段,其中前两种表示设置缓和和曲线的情况,后两种表示不设缓和曲线的情况,图样的凸凹表示右转曲线,下凹表示左转曲线。
02绘制路线纵断面图(一)设置图层(二)设置图形单位和文字式样(三)绘制纵断面的标题栏(四)绘制高程标尺(五)设置坐标原点(六)绘制地面线(七)绘制设计线(八)绘制竖曲线标志符号(九)绘制标题栏中的相关线(十)标注文字(十一)标注水准点及桥涵构筑物路线纵断面图THANKS谢谢聆听《计算机制图(CAD)》课程团队。
纵断面设计的步骤纵断面设计是道路工程中不可或缺的环节,它描述了道路沿线的地形变化以及道路的纵向特征。
在进行纵断面设计之前,需要进行详尽的地形测量和确定设计标准,以确保设计的道路满足交通和安全要求。
下面将介绍纵断面设计的主要步骤。
步骤一:确定纵断面起点和终点确定纵断面的起点和终点是设计过程的第一步。
起点通常为接口或交叉路口,而终点则可以是另一个接口或者终点道路。
这一步的目的是确定设计的范围,以便进行后续的设计工作。
步骤二:收集地形数据收集地形数据是纵断面设计的关键步骤之一。
使用地形测量仪器或者无人机等先进的测量工具,对道路沿线的地形进行测量,以获取高程数据。
这些数据将用于绘制纵断面图,并对设计做出影响。
步骤三:绘制纵断面图根据收集到的地形数据,使用计算机辅助设计软件(CAD)或绘图工具,绘制纵断面图。
在纵断面图中,道路的纵向比例通常为1:100或1:200,以便能够清晰可见地显示道路的变化。
纵断面图应包含道路的中心线、纵坡、切坡、挖土和填土等重要信息。
步骤四:确定设计标准和要求在进行纵断面设计之前,需要根据交通规划和设计要求确定道路的设计标准。
这些标准包括道路的纵向坡度、最小半径、最大坡度等。
根据不同的设计要求,纵断面的设计将有所不同。
步骤五:确定纵断面的纵向坡度纵断面的纵向坡度是指道路的纵向变化。
根据设计标准和道路的功能,确定道路的纵向坡度。
通常,道路中心线的纵坡应逐渐降低,以便提供流畅和安全的行车体验。
步骤六:设计挖土和填土区域在绘制纵断面图时,需要根据道路纵向变化确定挖土和填土的区域。
挖土区域通常出现在道路的上坡段,而填土区域则出现在下坡段。
设计挖土和填土区域时,需要考虑土壤的稳定性和排水条件。
步骤七:设计切坡和边沟对于具有较大纵坡的道路,需要设计切坡和边沟以确保道路的稳定性和排水。
切坡是指道路两侧的斜坡,其目的是防止土壤坍塌。
边沟是指道路两侧的开放排水渠,用于排除降水和道路上的积水。
步骤八:进行纵断面的评估和修改在完成纵断面设计后,需要对设计进行评估和修改。
华中国土纵断面绘制方法说明1、在cass环境下打开××项目规划图。
关闭不需要图层,如要绘制新建支渠纵断面,即只打开新建支渠图层、新建支渠标注层及水流方向这三个层(绘制道路纵段可不考虑水流方向),按支渠编号顺序绘制,以下以绘制新建支渠为例说明绘图步骤:第一步,点击查看要绘制支渠的特性,要看两点,首先检查走向是否与水流方向一致,具体操作点击顶点,在图中反映出如图的十字叉,如图十字叉代表水流起点,与水流方向一致(箭头代表水流方向),若不一致,就使用【地物编辑】里面的【线型换向】,直接点击即可换向;其次读出长度(若工程量表以完成可省略这一步)。
第二步,绘制初步断面。
在cass里面【工程应用—绘制纵断面—根据已知坐标】,之后会弹出一个框,选择由图面高程点生成,采样点间距根据精度改为50,点击确定之后弹出一个对话框如下,取消仅在结点画前面的勾,点击断面图位置后面的按钮(带三个点的按钮)在足够的地方点击位置,按顺序依次从编号1到最后一个,按次方法以此类推画出所有新建支渠,最好每个编号对应在旁边。
最后保存关闭。
这一步非常简单,可以安排一个人做,读出来一部分数据就可交与下一步的操作者,这样就可以同时进行工作。
2、在zdm中打开刚刚保存的规划图,按键ctrl+shift+a关闭编组;输入命令outzdm,选择图下两行数据,导出txt文件,放于一个文件夹中(如新建支渠);依次每条支渠的数据读完后,用Excell打开导出的txt文件,将两列数据调换,取消字间空格,依次做完所有txt文件。
这一步承接上一步,可以同时安排一个人做。
3、在zdm环境下新建一个cad图形文件,设置好字体;输入tzdm,弹出对话框,选择放置txt的文件夹,选择“新建支渠—”,纵向比例一般不变,回车就ok,地形变化非常大可改为200,然后根据第一步统计的长度或者工程量表给定横向比例,具体原则:小于300米,横向比例1:1000;300~450米,横向比例1:1500;450~600米,横向比例1:2000,以此类推。
纵断面设计方法与步骤1.准备工作纵坡设计前,应根据中桩和水准记录点绘出路线纵断面图的地面线,绘出平面直线、平曲线示意图,写出每个中桩的桩号和地面标高以及沿线土壤地质说明资料,并熟悉和掌握全线有关勘测设计资料,领会设计意图和要求。
2.标注控制点所谓控制点,就是指影响纵坡设计的高程控制点。
“控制点”可分为两类:一类是属于控制性的“控制点”,控制路线纵坡设计时必须通过它或限制从其上方或下方通过。
这类控制点主要有:①路线起、终点;②越岭哑口;③重要桥涵;④最小填土高度;⑤最大挖深;⑥沿溪线的洪水位;⑦隧道进出口;⑧平面交叉和立体交叉点;⑨铁路道口;⑩城镇规划控制标高以及受其它因素限制路线必须通过的标高控制点等。
第二类是属于参考性的“控制点”,叫经济点。
对于山岭重丘区的公路,除应标出控制性质的“控制点”以外,还应考虑各横断面上横向填挖基本平衡的经济点,以降低工程造价。
横断面上的经济点有以下三种情况:1)当地面横坡不大时,可在中桩地面标高上下找到填方和挖方基本平衡的标高,纵坡通过此标高时,在该横断面上挖方数量基本等于填方数量。
该标高为其经济点,如图a)。
2)当地面横坡较陡时,填方往往不宜填稳,有时坡脚伸得较远,采用多挖少填甚至全部挖出路基的方法比砌石护坡经济,这时多挖少填或全挖路基的标高为经济点,如图b)。
3)当地面横坡很陡,无法填方时,需砌筑挡土墙,此时宁愿全部挖出路基或深挖,该全部挖出或深挖路基的标高为其经济点,如图c)。
当地面横坡很陡,必须作挡土墙时,当采用某一设计标高使该断面按1m长度计施工的土石方与挡土墙费用总和最省,该标高为其经济点。
设计时“经济点”通常用“路基横断面透明模板”来确定,如下图所示。
“路基横断面透明模板”可用透明描图纸或透明胶片制成,其上按横断面图的比例绘出路基宽度(挖方路段尚应包括两侧边沟的宽度)和各种不同坡度的边坡线(上为挖方,下为填方)。
使用时将“路基横断面透明模板”扣在绘好地面线的横断面图上,使中线重合,根据地面横坡的大小,上下移动“模板”,使填方和挖方面积大致相等或工程造价最经济,此时,“模板”上的路基顶面与该中桩的地面高之间的高差就是经济填挖值。
第四章纵断面设计第一节概述沿着道路中线竖直剖开,然后在展开即为路线纵断面,见图4-1。
由于自然因素的影响以及经济性的要求,路线纵断面总是一条有起伏的空间线。
一、纵断面设计主要任务与目的纵断面设计主要任务就是根据汽车的动力特性、道路等级、当地的自然地理条件以及工程经济性等,研究起伏空间线的几何构成与要素,以便达到行车安全迅速、运输经济合理及乘客舒适的目的。
二、地面线与设计线纵断面图是道路纵断面设计的主要成果,也是道路设计的重要技术文件之一。
把道路纵断面图与平面图结合起来,就能准确地定出道路的空间位置。
在纵断面图上有两条主要的线:一条是地面线,另一条是设计线。
1 地面线它是根据中线上各桩点的高程而点绘的一条不规则的折线,反映了地面的起伏与变化情况。
2 设计线它是综合考虑技术、经济和美学等诸因素之后,人为定出的一条具有规则形状的几何线,反映了道路的起伏变化情况。
纵断面设计线是由直线和竖曲线组成的。
(1)直线(均匀坡度线)直线有上坡和下坡之分,是用高差和水平长度表示的。
105(2)竖曲线在直线的坡度转折处为平顺过渡要设置竖曲线,按坡度转折形式不同,竖曲线有凹有凸,其大小用半径和水平长度表示。
第二节纵坡及坡长设计一、纵坡设计的一般要求为使纵坡设计经济合理,必须在全面掌握勘测资料的基础上,经过综合分析、反复比较定出设计纵坡。
纵坡设计的一般要求为:1纵坡设计必须满足《标准》的各项规定;2应具有一定的平顺性,起伏不宜过大和过于频繁。
为保证车辆能以一定速度安全、顺适地行驶,纵坡应具有一定的平顺性,起伏不宜过大或过于频繁。
尽量避免采用极限纵坡值,合理安排缓和坡段,不宜连续采用极限长度的陡坡夹最短长度的缓坡。
连续上坡和下坡路段,应避免设置反坡段。
3 纵坡设计应对沿线的地形、地下管线、地质、水文、气候、排水等方面综合考虑,视具体情况妥善处理,以保证道路的稳定与畅通。
4 纵坡设计应考虑填挖平衡,减少借方和废方,以降低工程造价和节省用地。

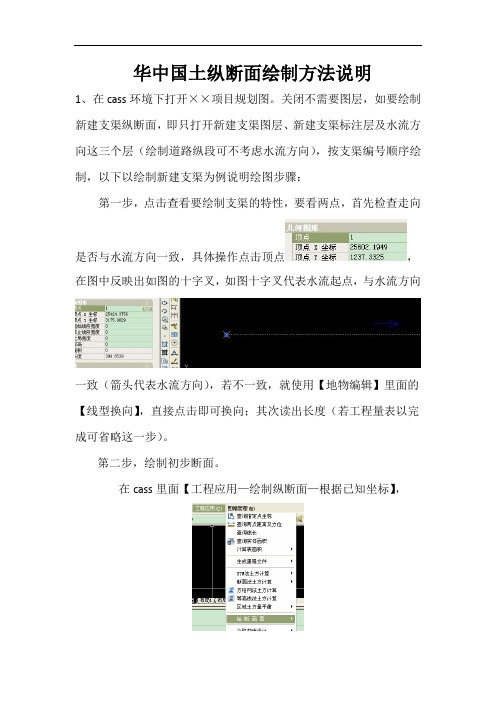

华中国土纵断面绘制方法说明
1、在cass环境下打开××项目规划图。
关闭不需要图层,如要绘制新建支渠纵断面,即只打开新建支渠图层、新建支渠标注层及水流方向这三个层(绘制道路纵段可不考虑水流方向),按支渠编号顺序绘制,以下以绘制新建支渠为例说明绘图步骤:
第一步,点击查看要绘制支渠的特性,要看两点,首先检查走向
是否与水流方向一致,具体操作点击顶点,在图中反映出如图的十字叉,如图十字叉代表水流起点,与水流方向
一致(箭头代表水流方向),若不一致,就使用【地物编辑】里面的【线型换向】,直接点击即可换向;其次读出长度(若工程量表以完成可省略这一步)。
第二步,绘制初步断面。
在cass里面【工程应用—绘制纵断面—根据已知坐标】,
之后会弹出一个框,选择由图面高程点生成,采样点间距根据精度改为50,点击确定之后弹出一个对话框如下,取消仅在结点画前面的勾,点击断面图位置后面的按钮(带三个点的按钮)在足够的
地方点击位置,按顺序依次从编号1到最后一个,按次方法以此类推画出所有新建支渠,最好每个编号对应在旁边。
最后保存关闭。
这一步非常简单,可以安排一个人做,读出来一部分数据就可交与下一步的操作者,这样就可以同时进行工作。
2、在zdm中打开刚刚保存的规划图,按键ctrl+shift+a关闭编组;输入命令outzdm,选择图下两行数据,导出txt文件,放于一个文件夹中(如新建支渠);依次每条支渠的数据读完后,用Excell打开导出的txt文件,将两列数据调换,取消字间空格,依次做完所有txt 文件。
这一步承接上一步,可以同时安排一个人做。
3、在zdm环境下新建一个cad图形文件,设置好字体;输入tzdm,弹出对话框,选择放置txt的文件夹,选择“新建支渠—”,纵向比例一般不变,回车就ok,地形变化非常大可改为200,然后根据第一
步统计的长度或者工程量表给定横向比例,具体原则:小于300米,横向比例1:1000;300~450米,横向比例1:1500;450~600米,横向比例1:2000,以此类推。
行距改为10,选定断面位置完成这一步。
为了节约时间提高效率,然后直接回车接着画下一条直到画完(注意每条纵段之间留够放一个标准框的距离)。
选定所有图形下面的比例部分,整体下移50,选定最下面的那条线,阵列后,增加设计渠顶高程、设计水位线、设计渠底线、建筑物以及比降这五行;接下来绘制设计水位线:渠道根据一定比降来绘制,这个比降根据项目区地貌特征的地区来定,一般情况要和实地相符或接近,具体如下:
水位线要从最末一级往上级推算,我们土整只做到农渠,因此画渠道纵段要从农渠开始往上推算,但农渠纵段只画几条典型渠道,因此只考虑画的这几条典型农渠与它的上一级斗渠衔接的问题。
但是个斗渠绘制水位线必须衔接。
各级渠道在分水口应该具有足够的水位高程。
各分水口的水位控制高程时根据灌溉土地的地面高程加上渠道沿程水头损失以及渠水通过各建筑物的局部水头损失,自下而上推算出来的。
公式为:B分=A0+h+∑li+∑φ
A0——渠道灌溉范围内的地面参考点的高程。
一般指最难灌到的地面点;
h——一般取~米;
l——各级渠道长度;
φ——水流通过渠系建筑物的水头损失。
参照农田水利学中相关参数;
i——各级渠道比降。
根据设计渠道比降以及沿渠建筑物水头损失绘出设计水位线;
再根据渠道设计的横断面绘出渠顶,渠底等线(复制水位线即可)。
下一步就是建立关联了:输入命令zdmgl,根据命令提示执行依次从上至下选择渠顶线、水位线与渠底线之后右击鼠标,出现选择关联的文字;之后输入命令getzdmbg,依次从后往前选择桩号线与要关联的那三条线,指定起点桩号线,右击鼠标就出现关联的数据。
读取比降,输入pdbz,指定渠底线后在比降那一栏点击,渠道的比降就读出来了,最后在有建筑物的桩号标示符号。
Hladd填挖高度指令
这一步是整个纵断面的核心,主要是绘制水位线,在纵断面的绘制过程中可能会遇到很多问题,望大家把问题记下来,解决之后写下问题解决的办法,以供以后工作的参考。
4、最后整饰图面,加入华中国土科技有限公司的标准图框,依次编号。
路的纵断面绘制较渠道简单一些,绘制路面设计线考虑的没有水位线绘制的多,满足一般道路要求即可。
沟的纵段面绘制与渠道绘制的方法一致。
只是绘制的沟顶线要保证在田面以下才为合理。
