卷筒式电动平车工作原理

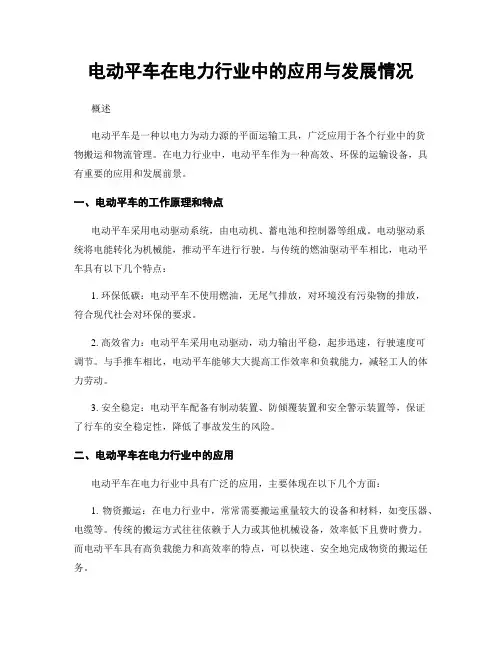

电动平车在电力行业中的应用与发展情况概述电动平车是一种以电力为动力源的平面运输工具，广泛应用于各个行业中的货物搬运和物流管理。

在电力行业中，电动平车作为一种高效、环保的运输设备，具有重要的应用和发展前景。

一、电动平车的工作原理和特点电动平车采用电动驱动系统，由电动机、蓄电池和控制器等组成。

电动驱动系统将电能转化为机械能，推动平车进行行驶。

与传统的燃油驱动平车相比，电动平车具有以下几个特点：1. 环保低碳：电动平车不使用燃油，无尾气排放，对环境没有污染物的排放，符合现代社会对环保的要求。

2. 高效省力：电动平车采用电动驱动，动力输出平稳，起步迅速，行驶速度可调节。

与手推车相比，电动平车能够大大提高工作效率和负载能力，减轻工人的体力劳动。

3. 安全稳定：电动平车配备有制动装置、防倾覆装置和安全警示装置等，保证了行车的安全稳定性，降低了事故发生的风险。

二、电动平车在电力行业中的应用电动平车在电力行业中具有广泛的应用，主要体现在以下几个方面：1. 物资搬运：在电力行业中，常常需要搬运重量较大的设备和材料，如变压器、电缆等。

传统的搬运方式往往依赖于人力或其他机械设备，效率低下且费时费力。

而电动平车具有高负载能力和高效率的特点，可以快速、安全地完成物资的搬运任务。

2. 储存管理：电力行业中有大量的仓库和库房，需要进行物资的储存和管理。

电动平车可以用于仓库的内部物流，将物资从生产线上运输到储存区，或从储存区送往不同的加工区域。

通过电动平车的运输，可以提高物资的管理效率和准确性。

3. 工地施工：电力行业的施工现场通常需要进行大量的物资运输和设备安装。

电动平车可以用于现场内的物资搬运和设备就位，减少了人工搬运的时间和成本，提高了施工进度和效率。

4. 装卸作业：电力行业中，常常需要将设备和材料从运输工具上卸载下来，并将其运送到相应的位置。

电动平车可以用于装卸作业，将货物从货车或集装箱上卸下，然后运送到指定的地点。

电动平车的高效率和负载能力，可以提高装卸作业的效率，减少人力的投入。

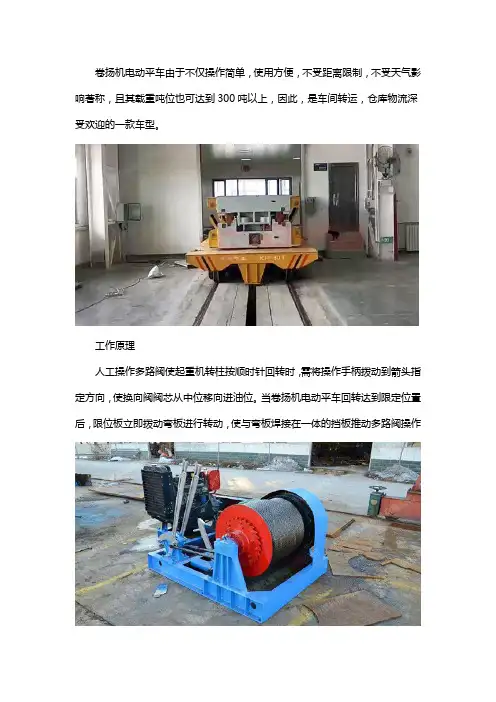

卷扬机电动平车由于不仅操作简单，使用方便，不受距离限制，不受天气影响著称，且其载重吨位也可达到300吨以上，因此，是车间转运，仓库物流深受欢迎的一款车型。

工作原理
人工操作多路阀使起重机转柱按顺时针回转时，需将操作手柄拨动到箭头指定方向，使换向阀阀芯从中位移向进油位。

当卷扬机电动平车回转达到限定位置后，限位板立即拨动弯板进行转动，使与弯板焊接在一体的挡板推动多路阀操作
拉杆向图示箭头方向的逆向移动。

挡板的推力远大于人工操作多路阀手柄的力量，多路阀操作拉杆受挡板的推力后移动，使卷扬机电动平板车多路阀阀芯从进油位向中位移动，从而关闭了回转装置的进油通道，使起重机回转装置没有液压油的进入而自动锁定，起重机的吊臂也将不再转动。

回转装置自动锁定后，转柱将不再转动，电动平车多路阀操作拉杆也不再移动，从而使换向阀阀芯一直保持在中位，这样就达到了切断油路限制回转的目的。

当人工操作多路阀使转柱向逆时针方向回转时，限位板与弯板分离，转柱即向反方向回转。

同理，当卷扬机电动平车转柱逆时针回转到一定角度，转柱另一侧的限位板拨动弯板，达到限位的目的。

以上就是为大家整理卷扬机电动平车有关工作原理的一些简单介绍，希望对大家进一步的了解有所帮助。

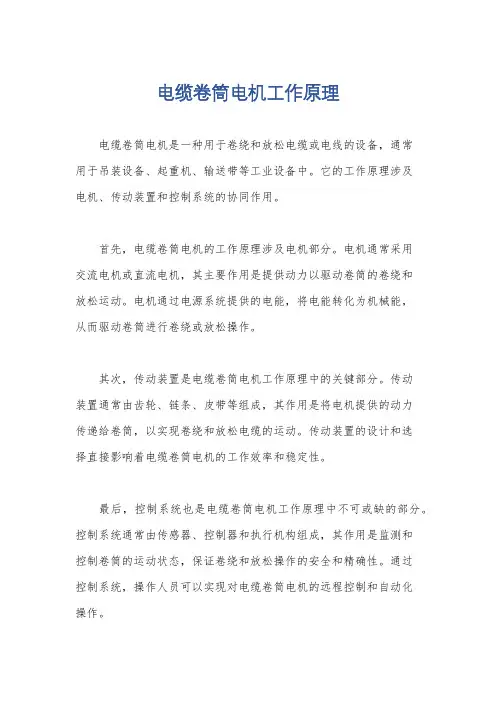

电缆卷筒电机工作原理
电缆卷筒电机是一种用于卷绕和放松电缆或电线的设备，通常
用于吊装设备、起重机、输送带等工业设备中。

它的工作原理涉及
电机、传动装置和控制系统的协同作用。

首先，电缆卷筒电机的工作原理涉及电机部分。

电机通常采用
交流电机或直流电机，其主要作用是提供动力以驱动卷筒的卷绕和
放松运动。

电机通过电源系统提供的电能，将电能转化为机械能，
从而驱动卷筒进行卷绕或放松操作。

其次，传动装置是电缆卷筒电机工作原理中的关键部分。

传动
装置通常由齿轮、链条、皮带等组成，其作用是将电机提供的动力
传递给卷筒，以实现卷绕和放松电缆的运动。

传动装置的设计和选
择直接影响着电缆卷筒电机的工作效率和稳定性。

最后，控制系统也是电缆卷筒电机工作原理中不可或缺的部分。

控制系统通常由传感器、控制器和执行机构组成，其作用是监测和
控制卷筒的运动状态，保证卷绕和放松操作的安全和精确性。

通过
控制系统，操作人员可以实现对电缆卷筒电机的远程控制和自动化
操作。

总的来说，电缆卷筒电机的工作原理涉及电机、传动装置和控制系统的协同作用，通过这些部件的配合，实现对电缆或电线的卷绕和放松操作，为工业生产提供了便利和高效性。

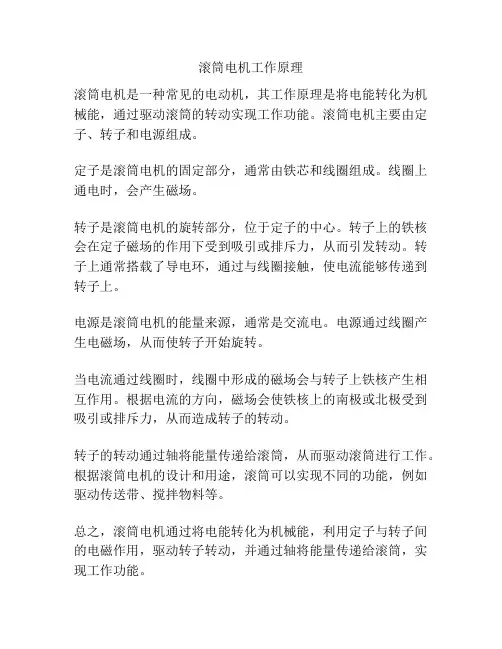

滚筒电机工作原理
滚筒电机是一种常见的电动机，其工作原理是将电能转化为机械能，通过驱动滚筒的转动实现工作功能。

滚筒电机主要由定子、转子和电源组成。

定子是滚筒电机的固定部分，通常由铁芯和线圈组成。

线圈上通电时，会产生磁场。

转子是滚筒电机的旋转部分，位于定子的中心。

转子上的铁核会在定子磁场的作用下受到吸引或排斥力，从而引发转动。

转子上通常搭载了导电环，通过与线圈接触，使电流能够传递到转子上。

电源是滚筒电机的能量来源，通常是交流电。

电源通过线圈产生电磁场，从而使转子开始旋转。

当电流通过线圈时，线圈中形成的磁场会与转子上铁核产生相互作用。

根据电流的方向，磁场会使铁核上的南极或北极受到吸引或排斥力，从而造成转子的转动。

转子的转动通过轴将能量传递给滚筒，从而驱动滚筒进行工作。

根据滚筒电机的设计和用途，滚筒可以实现不同的功能，例如驱动传送带、搅拌物料等。

总之，滚筒电机通过将电能转化为机械能，利用定子与转子间的电磁作用，驱动转子转动，并通过轴将能量传递给滚筒，实现工作功能。

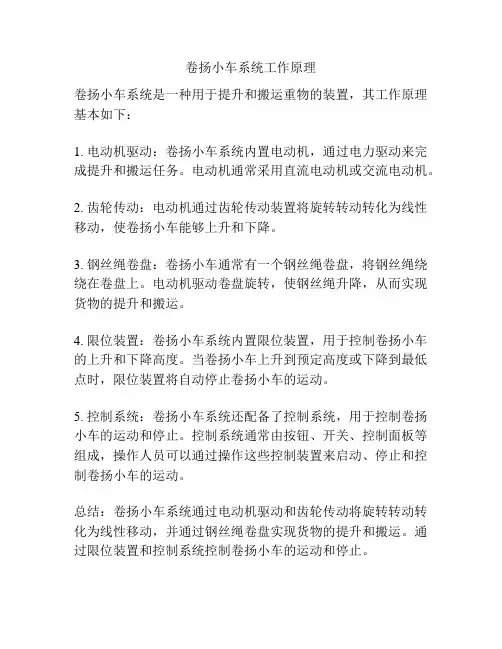

卷扬小车系统工作原理
卷扬小车系统是一种用于提升和搬运重物的装置，其工作原理基本如下：
1. 电动机驱动：卷扬小车系统内置电动机，通过电力驱动来完成提升和搬运任务。

电动机通常采用直流电动机或交流电动机。

2. 齿轮传动：电动机通过齿轮传动装置将旋转转动转化为线性移动，使卷扬小车能够上升和下降。

3. 钢丝绳卷盘：卷扬小车通常有一个钢丝绳卷盘，将钢丝绳绕绕在卷盘上。

电动机驱动卷盘旋转，使钢丝绳升降，从而实现货物的提升和搬运。

4. 限位装置：卷扬小车系统内置限位装置，用于控制卷扬小车的上升和下降高度。

当卷扬小车上升到预定高度或下降到最低点时，限位装置将自动停止卷扬小车的运动。

5. 控制系统：卷扬小车系统还配备了控制系统，用于控制卷扬小车的运动和停止。

控制系统通常由按钮、开关、控制面板等组成，操作人员可以通过操作这些控制装置来启动、停止和控制卷扬小车的运动。

总结：卷扬小车系统通过电动机驱动和齿轮传动将旋转转动转化为线性移动，并通过钢丝绳卷盘实现货物的提升和搬运。

通过限位装置和控制系统控制卷扬小车的运动和停止。

平衡车电机原理
平衡车电机原理是通过电磁感应产生力矩来实现车辆的平衡和前进。

平衡车电机采用直流无刷电机（BLDC）或直流有刷电机（DC）作为动力源。

在电机内，有一个稳定的磁场由永磁体产生。

当电流施加在电机的线圈中时，会产生一个磁场。

根据洛伦兹力原理，当有电流流过线圈时，线圈会受到磁场力的作用而运动。

平衡车电机采用闭环控制系统，通过内置的加速度计或陀螺仪感知车辆的倾斜角度和角速度。

当车辆倾斜时，控制系统会根据倾斜的方向和角度调整电机的转速和转向，以产生一个反向力矩来抬升车辆并保持平衡。

具体来说，当车辆向前倾斜时，控制系统会增加电机的转速，使车辆向前移动，以恢复平衡。

相反，当车辆向后倾斜时，控制系统会减小电机的转速，产生一个向后的力矩，将车辆移动到平衡位置。

平衡车电机的转向也是通过调整电机的转速来实现的。

例如，如果车辆需要向左转，控制系统会使右侧电机的转速大于左侧电机的转速，从而产生一个向左的力矩，使车辆转向。

总结起来，平衡车电机原理是通过电磁感应和闭环控制系统，根据车辆的倾斜角度和角速度来调整电机的转速和转向，以实现车辆的平衡和运动。

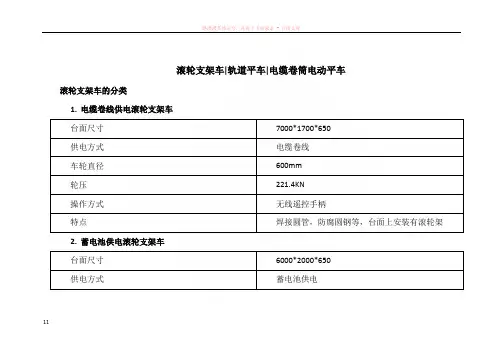

滚轮支架车|轨道平车|电缆卷筒电动平车滚轮支架车的分类1.电缆卷线供电滚轮支架车台面尺寸7000*1700*650供电方式电缆卷线车轮直径600mm轮压221.4KN操作方式无线遥控手柄特点焊接圆管，防腐圆钢等，台面上安装有滚轮架2.蓄电池供电滚轮支架车台面尺寸6000*2000*650供电方式蓄电池供电11车轮直径600mm轮压221.4KN操作方式手柄特点焊接圆管，防腐圆钢等，台面上安装有滚轮架新乡市百分百机电有限公司是电动平车专业生产厂家，是集研发、生产、销售为一体的新型企业。

本公司生产的电动平车主要有五大系列六十多个品种，产品遍布全国各地及世界各地，在同行业中名列前茅。

工作原理电缆卷筒安装在平车底部，电缆线通过平车的运行给平车供电，先将其引入电气控制系统然后给电机提供动力以控制平车的运行。

选型参考电缆卷筒是为大型移动设备提供动力电源、控制电源或控制信号的电缆卷绕装置。

它广泛应用于港口门座起重机、集装箱起重机、装船机、塔式起重机等类似工况的重型机械设备优势22平车可选配弹簧式、磁力耦合式、堵转电机式电缆卷筒等，满足不同客户需求。

技术参数表平车型号KPJ-100T备注额定载重量(t)1006500*2800*100车架部分全部为钢板焊接而成，梁式结构台面尺寸(mm)轮距(mm)4900轨内侧距(mm)2000车轮直径(mm)Ф600重轴承为洛阳轴承厂车轮数量4离地间隙(mm)75运行速度0-20减速机采用硬齿面减速机33(m/min)续航里程（Km）11运行长度50最大轮压（KN）343.8参考重量14.1交货期(天)30荐用道轨型号QU100非标定制：1、载重量、台面尺寸2、平车部件均可由客户指定近期销售业绩表省份公司名称系列规格型号数量单位运行状况辽宁省大连市大连华晨伟业科技发展有限公司电缆卷筒供电电动平车KPJ-200T1台良好44辽宁省海城市辽宁华腾华毅管业有限公司电缆卷筒供电电动平车KPJ-50T1台良好辽宁省本溪市本溪市康达通用机械制造有限责任公司电缆卷筒供电电动平车KPJ-10T3台良好浙江省金华市浙江金奥兰机床有限公司电缆卷筒供电电动平车KPJ-40T1台良好河北省泊头市河北贝广电力设备有限公司电缆卷筒供电电动平车KPJ-20T2台良好河北省保定市保定多田冷却设备有限公司电缆卷筒供电电动平车KPJ-10T1台良好山东省泰安市山东泰安键能集团泰装工程机械有限公司电缆卷筒供电电动平车KPJ-30T2台良好河南省郑州大方重工机械有限公司电缆卷筒供电电KPJ-2台良55郑州市动平车30T好山东省东营市东营金泰橡胶机械厂电缆卷筒供电电动平车KPJ-16T2台良好电动平车除锈、涂装要求：1、漆膜附着力参考GB9286中2级的电动平车检验规定。

三种电动平车工作原理
低压轨道
该图是低压轨道车，它的供电方式是通过轨道供电，轨道电压为36v，该平车的优势，使用频率高，运行距离不受限制，并且速度可调，该平车的噪音很小，可在S轨道上，或高温场合使用，该平车具有安全性和机动灵活性，属于环境友好型车
蓄电池
该图为蓄电池供电电动平车，该车由蓄电池供电，不需要电缆，使用方便，该车采用直流电机，启动平稳，对减速机的冲击比较小，其运行距离不受限制，但是使用频率不高，需要定期维护电池。

卷筒
该图为电缆卷筒供电轨道平车，该车是通电缆供电，电压380v，卷筒的优点是不受距离的限制，由于机构比较简单，成本较低，使用频率较高，该车可以用于任意载重重量，运行距离最大可以满足200m。

KPD低压轨道平车驱动原理
作者：新乡市百分百机电有限公司
KP系列电动平车（轨道平车）主要是由由车架、传动装置（主动轮对）、被动轮对、电气控制等几部分组成。

车架是用四根纵梁和若干横梁及铺板板焊接而成成的框架结构，通常采用大型槽钢作为车架的纵、横梁，采取八点承载，车架受力均匀。

轮对上的扁担轴承座通过螺栓与车架连接，这种结构有效降低了台面高度。

电动平车前后各设一个连接挂钩，必要时可以牵引其他平车或被牵引。

平车两侧设置起吊孔便于吊运。

电动平车由电缆卷筒供电，KPX电动平车蓄电池组供电，KPD轨道平车由低压轨道供电，轮轴采取绝缘措施，增加导电装置而成，车上备有升压变压器。

提供的电能经电气系统控制平车前进或后退运行。

操作方式为用手持按钮盒步行随车操控。

主动轮对
车轮和车轴间设有绝缘套和绝缘的内外垫，绝缘套采用高机械性能的绝缘材料尼龙制成，车轮绝缘后就使 KPD系列电动平车能利用两根轨道作为两根导电轨。

车轴材料为45#钢调质，车轮材料采用55号优质铸钢，车轮表面淬火，轴承为双列向心球面滚子轴承，能自动补偿车架的变形偏差。

轮对通过扁担轴承座安装在车架横梁下，每侧用四个螺栓固定，这种结构有效降低了台面高度，侧向稳定性、轴承承载能力提高，车架受力有利。

KPJ、KPX平车则不须绝缘措施。

其结构与KPD相近。

转弯式电动平车和三相轨道台车方案图
转弯式电动平车方案图如下图所示：
转弯式电动平车是在轨道上运行的平板车，它可以在以下几种轨道上转弯：s形轨道、环形轨道、C形轨道等弧形轨道。

转弯式电动平车转弯原理是：在直行轨道车的基础上，每个轮子配独立的导向机构和转弯机构，不受载重量的限制。

转弯式电动平车转弯半径与轨距和前后轮距有关，因此有轨电动平板车转弯半径是由平车的台面尺寸大小和轨道的轨距大小来决定的。

三相轨道台车方案图如下图所示：
三相轨道台车需要铺设三根轨道，轨道上带36V三相交流电，平车上的碳刷从车轮上取电至平车的控制箱，控制箱内部的升压变压器将36V三相交流电升压至380V三相交流电，然后供电给轨道台车的电机，通过电机带动减速机、车轮的转动，带动三相轨道台车的前进、后退、和停止，平车的移动和停止通过操作系统控制。

轨道上的36V交流电是380V交流电源通过降压变压器降压后得到的。

(特殊需求请垂询)。

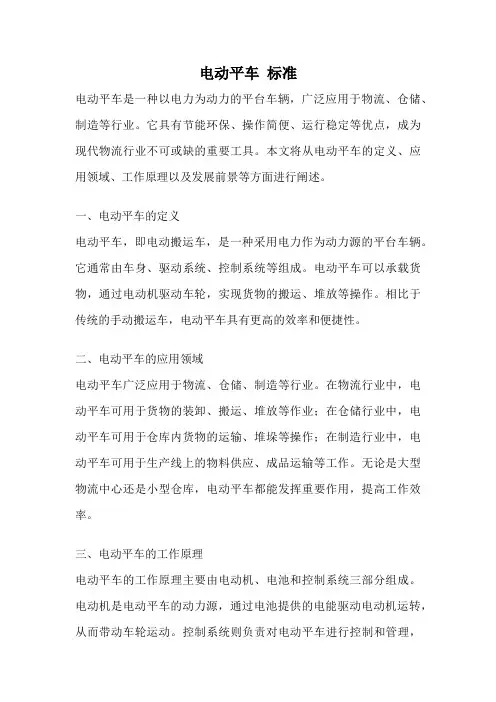

电动平车标准电动平车是一种以电力为动力的平台车辆，广泛应用于物流、仓储、制造等行业。

它具有节能环保、操作简便、运行稳定等优点，成为现代物流行业不可或缺的重要工具。

本文将从电动平车的定义、应用领域、工作原理以及发展前景等方面进行阐述。

一、电动平车的定义电动平车，即电动搬运车，是一种采用电力作为动力源的平台车辆。

它通常由车身、驱动系统、控制系统等组成。

电动平车可以承载货物，通过电动机驱动车轮，实现货物的搬运、堆放等操作。

相比于传统的手动搬运车，电动平车具有更高的效率和便捷性。

二、电动平车的应用领域电动平车广泛应用于物流、仓储、制造等行业。

在物流行业中，电动平车可用于货物的装卸、搬运、堆放等作业；在仓储行业中，电动平车可用于仓库内货物的运输、堆垛等操作；在制造行业中，电动平车可用于生产线上的物料供应、成品运输等工作。

无论是大型物流中心还是小型仓库，电动平车都能发挥重要作用，提高工作效率。

三、电动平车的工作原理电动平车的工作原理主要由电动机、电池和控制系统三部分组成。

电动机是电动平车的动力源，通过电池提供的电能驱动电动机运转，从而带动车轮运动。

控制系统则负责对电动平车进行控制和管理，包括控制车辆的前进、后退、转向等动作，并监测电池电量、车速等参数，以确保电动平车的安全运行。

四、电动平车的发展前景随着物流行业的不断发展和技术的不断进步，电动平车作为物流搬运设备将迎来更广阔的市场前景。

首先，电动平车具有节能环保的特点，可以降低能源消耗和对环境的污染，符合现代社会对可持续发展的要求。

其次，电动平车操作简便，无需专门培训，可以降低企业的人力成本。

再次，电动平车运行稳定，能够提高物流运输的效率和准确性，减少货物损坏和误操作的风险。

最后，随着电动车技术的不断发展，电动平车的性能和功能将进一步提升，满足不同行业的需求。

电动平车作为一种以电力为动力的平台车辆，在物流、仓储、制造等行业发挥着重要作用。

它具有节能环保、操作简便、运行稳定等优点，并具有广阔的市场前景。

电动平板车工作原理
电动平板车是一种以电力驱动的交通工具，它的工作原理可以分为电力供应和动力传递两个方面。

电动平板车通过电力供应来提供动力。

它内置的电池是电能的储存器，可以将电能转化为机械能，驱动车辆前进。

电动平板车的电池一般采用锂电池或铅酸电池，这些电池具有较高的能量密度和较长的使用寿命。

当电动平板车需要行驶时，电池中的电能会通过控制器进行控制和管理，然后传输给电机。

电机作为电动平板车的主要动力装置，将电能转换为机械能，驱动车辆前进。

电动平板车通过动力传递来实现前进。

电机通过齿轮传动或链条传动将动力传递给车轮，使车辆产生动力，实现前进。

齿轮传动和链条传动是常见的动力传递方式，它们能够有效地将电机的转速和扭矩传递给车轮，使车辆能够在不同的路面上平稳行驶。

电动平板车的工作原理简单明了，通过电力供应和动力传递实现车辆的驱动。

电动平板车具有环保、节能的特点，减少了对传统燃油的依赖，降低了尾气排放，对环境造成的污染较小。

此外，电动平板车还具有操控灵活、噪音低、维护成本低等优点，受到越来越多人的喜爱和选择。

总的来说，电动平板车的工作原理是通过电力供应和动力传递实现车辆的驱动。

它是一种环保、节能的交通工具，具有许多优点。

未
来随着科技的不断进步，电动平板车的性能和使用体验将会进一步提升，为人们的出行带来更多的便利和舒适。

滑触线式轨道车与卷线式电平车的原理
滑触线供电电动平车是可连续供电的轨道运输设备。

电动平车由滑触线供电，电流通过滑线块将电源送到车体内，经过整流桥，将电源整合，通过控制器把电流送到电机上。

滑触线在国内是先进的移动供电装置，滑触线线凹槽里面是无氧铜，电源是从滑触线一段接入额定电压（380V），无氧铜线板凹槽可以保证电源的电压不会降低（采用无氧铜板不会因为长时间暴露在外而氧化），同时外表采用绝缘装置保证了工厂人员安全，滑触线配套设备是滑触块，T型滑块采用从滑触线凹槽一段进入，线槽的凹型槽保证了滑块的滑落，滑块与线槽之间采用滑动摩擦，保证不间断供电，（tip：使用时间过长需注意更换滑触线滑块）
安装：1.滑触线槽时需要注意为了保证划线受温度滑块弹性影响，导致线槽缩短或下垂滑线一端采用张力弹簧保证划线的正常涨缩详情见下图一
图一
2.滑触线安装C型固定架，保证划线的固定高度，每1.5M安装一个C 型轨支架。

详情见下图二
图二
示例图
卷线式电平车系列电动平车采用交流电机、减速机做为驱动系统，是由电器控制箱做为控制系统来控制平车前进、后退和停止的，绝缘的车轮从轨道上取电，轨道上的电压为36V安全电压，是由降压变压器将380V的交流电源降压后接到轨道上的。

BDG低压轨道系列对比BXC蓄电池系列没有工作时间的限制，对比BJT、BTL电缆线系列没有运行距离的限制，没有外接电源，可以在C型、S 型弯道上运行自如。

轨道上36V安全电压，在一定时间内无人操作，将会自动断电，安全实用。

电动轨道平板台车低压轨道供电工作原理
要想搞清楚这个问题必须了解到的工作原理
电动小吨位平板车和电动轨道台车可以采用的供电方式有蓄电池供电BXC蓄电池系列电动平车是由蓄电池为动力的电动平车。

蓄电池安装在平车上直接给直流牵引电机提供电。

低压轨道供电系统电动平车工作原理 KPD系列电动平车是低压轨道供电式电动平车，其工作原理是通过地面控制降压系统，把380V 电源（三相或单相）电压降至36V的安全电压。

馈电给导电轨（导电
轨兼作平车的走行轨道），经平车的导电装置将低压电送至车上的升压变压器，升压至380V以拖动三相或单相电容电动机，驱动平车运行。

KPD系列电动平车的优点是由于不用电缆，不仅安全，而且不怕烫、不怕砸、不妨碍交叉运输，容易实现遥控和自动化，可以在弯道、环行道上行驶，适当增加降压变压器数量可不受平车运行距离的限制，给厂区运输平面布置以很大方便.拖电缆供电BTL拖缆电动平车运行时时靠平车所拖地电缆供电。

电缆的一端接在地面电源上，另一端经电动平车的铁夹装置引入平车
低压轨道供电BDG系列平车是将交流380V的电源通过变压器降压至交流36V两相，馈电给导电轨（导电轨兼作平车的走行轨道），经平车的导电装置将低压电送至车上的整流系统，拖动电机，来驱动平车启动，停止，前进，后退，调速等。

电缆卷筒供电电动轨道平板台车
BJT系列卷筒供电轨道平车，以电缆卷筒交流380V供电。

电缆卷筒为磁滞耦合式，交流380V给平车上YZ起
重冶金用电机提供电力，继而电机拖动平车运行。

所以有四种供电方式，所以并不是必须要采用低压轨道供电方式。

电动缝纫机的工作原理
电动缝纫机的工作原理是通过电动马达驱动机械运动，实现缝纫操作。

具体包括以下几个步骤：
1. 电源输入：将电缝纫机插入电源插座，将电能输入电动马达。

2. 电动马达转动：通过电源输入，电动马达开始运转。

电动马达内部的线圈会受到电脉冲的作用，产生转矩驱动电动马达转动。

3. 传动系统：电动马达的转动通过传动系统传递给缝纫机头部。

传动系统通常由皮带、齿轮或链条组成，能够将电动马达的高速转动转换为合适的速度。

4. 针杆上下往复运动：传动系统将马达的转动传递给针杆，使其上下往复运动。

针杆由马达驱动和连杆传动完成。

5. 压紧机构：通过压紧机构，缝纫机会将布料夹住，保持稳定性，以便完成缝纫操作。

压紧机构通常由压脚和压脚杆组成。

6. 线线循环系统：电动缝纫机上有一个线线循环系统，它会自动将线线从线卷、穿过针眼、缝纫到重叠部位之后抬针回收，形成一个完整的缝纫循环。

综上所述，电动缝纫机的工作原理是通过电动马达转动，通过传动系统传递动力，驱动针杆上下往复运动，完成缝纫操作。

平车的工作原理
平车是一种常见的工业运输装置，它的工作原理是通过电动机驱动轮子运动，将货物从一个位置运送到另一个位置。

平车通常由车体、轮子和电动机组成。

电动机通过电能转化为机械能，驱动轮子旋转。

轮子与地面的摩擦力使平车产生推进力，从而使其能在水平面上运动。

平车上的货物通常通过托盘或容器来固定。

当电动机启动并轮子开始转动时，货物也会随之移动。

平车通常具有前进、后退、停止的功能，可以根据需要通过操纵装置控制平车的方向和速度。

平车还可以配备一些附加设备，例如传感器和安全装置。

传感器可以监测平车周围的环境和障碍物，确保平车行驶安全。

安全装置可以在紧急情况下停止平车运动，防止意外事故的发生。

总的来说，平车的工作原理是通过电动机驱动轮子运动，将货物从一个位置运送到另一个位置。

它是一种高效、灵活的运输设备，在物流和生产过程中发挥着重要的作用。

电缆卷筒轨道平车设计方案电缆卷筒轨道平车机械外力驱动式电缆卷筒,外力式电缆卷筒(链条传动型)由电缆卷盘、永磁耦合器、（放缆磁滞器）、滑环集电箱、离合传动链轮、链条和安装支架组成。

选择移动设备传动系统中的行走轮轴为动力输出，经链条将动力传至永磁耦合器，由永磁耦合器不断差速打滑后，驱动卷盘同步收卷电缆。

操作系统为低压36V电源控制，由于机构简单，成本较低，是车间过跨较常见的轨道平车，对于运行距离超过50米，需要增加排线器来辅助卷线，最大运行距离可满足200米。

该系列平车机构比较简单、成本较低，是车间较为常见的过跨轨道车，在运行距离超过50m时，需要增加排线器来辅助卷线，最大运行距离可满足200m，操作系统为低压36V电源控制。

通过电缆线使用平车上卷线装置的收放电缆实现对平车供电，电缆线连接交流380v的电源，卷线装置放置在电动平车的下方，电缆线直接把电源引入交流控制系统，控制电机的转动、停止、前进和后退等，进而控制平车的运转。

轨道平车型号KPJ-40T 备注额定载重量(t) 40台面尺寸(mm) 5000*2500*650 车架部分全部为钢板焊接而成，梁式结构轮距(mm) 3800轨内侧距(mm) 1435车轮直径(mm) Ф500 轴承为洛阳轴承厂车轮数量4离地间隙(mm) 50运行速度(m/min) 0-20 减速机采用硬齿面减速机续航里程（Km） 5.5运行长度50最大轮压（KN）142.8参考重量7.3交货期(天) 30荐用道轨型号P43非标定制：1、载重量、台面尺寸2、平车部件均可由客户指定卷筒式电动平车工作原理卷筒供电电动平车以电缆卷筒交流380V供电。

电缆卷筒为磁滞耦合式，确保电缆受力均匀不易拉坏。
