经纬仪的认识与使用

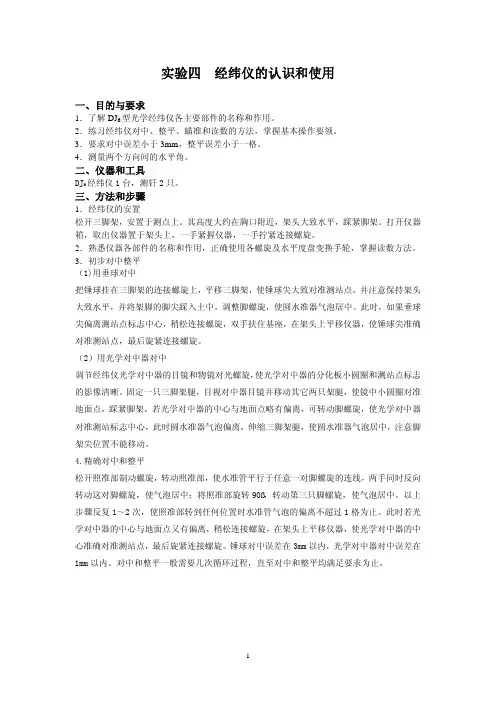

实验四 经纬仪的认识和使用

一、目的与要求 1．了解DJ6型光学经纬仪各主要部件的名称和作用。 2．练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。 3．要求对中误差小于3mm，整平误差小于一格。 4．测量两个方向间的水平角。 二、仪器和工具 DJ6经纬仪1台，测钎2只。 三、方法和步骤 1．经纬仪的安置 松开三脚架，安置于测点上。其高度大约在胸口附近，架头大致水平，踩紧脚架。打开仪器箱，取出仪器置于架头上，一手紧握仪器，一手拧紧连接螺旋。 2．熟悉仪器各部件的名称和作用，正确使用各螺旋及水平度盘变换手轮，掌握读数方法。 3．初步对中整平 （1)用垂球对中

把锤球挂在三脚架的连接螺旋上，平移三脚架，使锤球尖大致对准测站点，并注意保持架头

大致水平，并将架脚的脚尖踩入土中。调整脚螺旋，使圆水准器气泡居中。此时，如果垂球

尖偏离测站点标志中心，稍松连接螺旋，双手扶住基座，在架头上平移仪器，使锤球尖准确

对准测站点，最后旋紧连接螺旋。

（2）用光学对中器对中

调节经纬仪光学对中器的目镜和物镜对光螺旋，使光学对中器的分化板小圆圈和测站点标志

的影像清晰。固定一只三脚架腿，目视对中器目镜并移动其它两只架腿，使镜中小圆圈对准

地面点，踩紧脚架，若光学对中器的中心与地面点略有偏离，可转动脚螺旋，使光学对中器

对准测站标志中心，此时圆水准器气泡偏离，伸缩三脚架腿，使圆水准器气泡居中，注意脚

架尖位置不能移动。

4.精确对中和整平

松开照准部制动螺旋，转动照准部，使水准管平行于任意一对脚螺旋的连线，两手同时反向

转动这对脚螺旋，使气泡居中；将照准部旋转90˚，转动第三只脚螺旋，使气泡居中。以上

步骤反复1～2次，使照准部转到任何位置时水准管气泡的偏离不超过1格为止。此时若光

学对中器的中心与地面点又有偏离，稍松连接螺旋，在架头上平移仪器，使光学对中器的中

心准确对准测站点，最后旋紧连接螺旋。锤球对中误差在3mm以内，光学对中器对中误差在

实验⼀DJ6光学经纬仪的认识与使⽤

实验⼀ DJ6光学经纬仪的认识与使⽤

减⼩字体增⼤字体1.⽬的和要求

(1)了解DJ6经纬仪的构造，主要部件的名称和作⽤。

(2)练习经纬仪的对中、整平、瞄准和读数的⽅法。

(3)要求对中误差⼩于3mm，整平误差⼩于⼀格。

2.计划与仪器⼯具

(1)实验时数安排为2个学时，每⼀实验⼩组由4—6⼈组成。

(2)每实验⼩组配备DJ6经纬仪1台，测钎2只，记录板1块，伞1把。

(3)认识经纬仪的构造，熟悉经纬仪的操作。

3.⽅法与步骤

(1)经纬仪的安臵

1）初步对中整平

①⽤垂球对中张开三脚架，安臵在测站上，使三脚架⾼度适中，架头⼤致⽔平。挂上锤球，平移三脚架，使锤球尖⼤致对准测站点，并注意保持架头⼤致⽔平，并将架脚的脚尖踩⼊⼟中。然后把经纬仪从箱中取出，⽤连接螺旋将其固连在三脚架上。调整脚螺旋，使圆⽔准器⽓泡居中。此时，如果垂球尖偏离测站点标志中⼼，稍松连接螺旋，双⼿扶住基座，在架头上平移仪器，使锤球尖准确对准测站点，最后旋紧连接螺旋。

②⽤光学对中器对中使架头⼤致对中和⽔平，连接经纬仪；调节光学对中器的⽬镜和物镜对光螺旋，使光学对中器的分化板⼩圆圈和测站点标志的影像清晰。固定⼀只三脚架腿，⽬视对中器⽬镜并移动其它两只架腿，使镜中⼩圆圈对准地⾯点，踩紧脚架，若光学对中器的中⼼与地⾯点略有偏离，可转动脚螺旋，使光学对中器对准测站标志中⼼，此时圆⽔准器⽓泡偏离，伸缩三脚架腿，使圆⽔准器⽓泡居中，注意脚架尖位臵不能移动。2）精确对中和整平

松开照准部制动螺旋，转动照准部，使⽔准管平⾏于任意⼀对脚螺旋的连线，两⼿同时反

向转动这对脚螺旋，使⽓泡居中；将照准部旋转90°，转动第三只脚螺旋，使⽓泡居中。以上步骤反复1～2次，使照准部转到任何位臵时⽔准管⽓泡的偏离不超过1格为⽌。此时若光学对中器的中⼼与地⾯点⼜有偏离，稍松连接螺旋，在架头上平移仪器，使光学对中器的中⼼准确对准测站点，最后旋紧连接螺旋。锤球对中误差在3mm以内，光学对中器对中误差在1mm以内。对中和整平⼀般需要⼏次循环过程，直⾄对中和整平均满⾜要求为⽌。(2)瞄准⽬标

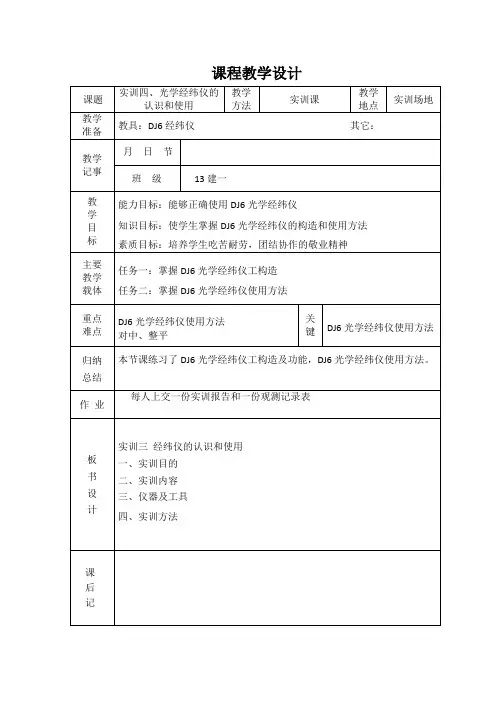

课程教学设计

课题 实训四、光学经纬仪的认识和使用 教学

方法 实训课 教学地点 实训场地

教学

准备 教具：DJ6经纬仪 其它：

教学

记事 月 日 节

班 级 13建一

教

学

目

标 能力目标：能够正确使用DJ6光学经纬仪

知识目标：使学生掌握DJ6光学经纬仪的构造和使用方法

素质目标：培养学生吃苦耐劳，团结协作的敬业精神

主要

教学

载体 任务一：掌握DJ6光学经纬仪工构造

任务二：掌握DJ6光学经纬仪使用方法

重点

难点 DJ6光学经纬仪使用方法

对中、整平 关键 DJ6光学经纬仪使用方法

归纳

总结 本节课练习了DJ6光学经纬仪工构造及功能，DJ6光学经纬仪使用方法。

作 业 每人上交一份实训报告和一份观测记录表

板

书

设

计

实训三 经纬仪的认识和使用

一、实训目的

二、实训内容

三、仪器及工具

四、实训方法

课

后

记 能 力 训 练 过 程 教学提示

组织教学：领仪器。立礼坐。班长报告本班出勤情况计入考评成绩。

复习提问：1、角度的概念

2、角度测量原理

情境导课：

我们在理论课上已经讲授了DJ6光学经纬仪的构造和操作方法。这节实训课主要由同学们自己练习DJ6光学经纬仪的使用方法，通过练习使同学们能够熟练地使用DJ6光学经纬仪。

布置教学任务：

任务一：掌握DJ6光学经纬仪工构造

任务二：掌握DJ6光学经纬仪使用方法

教学实施过程：

实训三经纬仪的认识和使用

室内讲授：

一、实训目的

1、1、熟悉DJ6光学经纬仪的构造

2、初步掌握DJ6光学经纬仪的使用方法

二、实训内容

1、熟悉DJ6级光学经纬仪的基本构造及主要部件的名称和作用。

2、练习经纬仪的基本操作方法——对中、整平、瞄准、读数。

三、仪器及工具

DJ6光学经纬仪5台，标杆 5对，三脚架5个，记号笔及记录工具。

室外操作

word格式-可编辑-感谢下载支持

一、教案头

模块 角度测量 课题 光学经纬仪的认识与使用 计划课时

4

授课

班级 上课时间 第 周 星期

月 日 第 节 上课

地点

教学

内容 1. 角度概念、水平角β、竖直角(仰角+α、俯角-α)

2. 角度测量原理β=b-a

3. 光学经纬仪的种类：DJ07, DJ1, D2, DJ6, DJ1

4. DJ6型经纬仪构造(照准部、水平度盘、基座)组成

照准部由望远镜、读数显微镜、竖直读盘、支架、照准部水准管、照准部旋转螺旋、横轴、光学对中器等

水平度盘：玻璃制成，顺时针方向注记，0-360°；度盘轴盘：竖轴轴套的外面，绕

轴套旋转；基座由基座、角螺旋、连接板组成

5. DJ6型经纬仪功能

6. DJ6型经纬仪读数方法

教学

目标 能力目标 知识目标

1. 能清楚经纬仪各部件、名称和作用

2. 能完成DJ6型经纬仪的对中、整平

3. 能瞄准目标，正确读数 1. 能说出水平角、竖直角的概念

2. 能叙述经纬仪的组成部分

3. 能说出经纬仪对中、整平的目的

训练

项目 1. 每班分十二组，每组四位同学

2. 要求在测量实训场地，每组选择任意给定的一个点，并围绕该点进行对中、整平

3. 熟悉仪器的结构和构造、练习读数

重点难点及解决方法 1. 重点：DJ6型经纬各部件的认知

2. 难点：DJ6型经纬仪读数

通过反复练习实训项目

参考

资料 1. 《工程测量》，石长宏、徐成主编，人民交通出版社

2. 工程测量实训指导

二、教学设计

步骤 教学内容 教学 教学 学生 时间 word格式-可编辑-感谢下载支持

方法 手段 活动 分配

复习 考勤

1.水准测量原理

2.水准测量的方法(闭合和附合) 设问 讲评 互相讨论

代表发言 5

告知 1.水平角定义及测量原理

2.竖直角定义及测量原理

3.DJ6型经纬仪的构造 讲授

互动 现场讲解 听课 15
