三坐标测量的操作流程

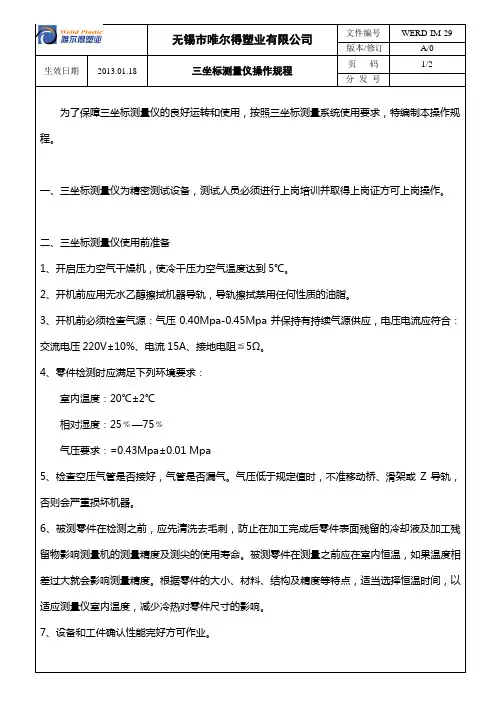

无锡市唯尔得塑业有限公司 文件编号 WERD-IM-29

版本/修订 A/0

生效日期 2013.01.18 三坐标测量仪操作规程 页 码 1/2

分 发 号

为了保障三坐标测量仪的良好运转和使用，按照三坐标测量系统使用要求，特编制本操作规程。

一、三坐标测量仪为精密测试设备，测试人员必须进行上岗培训并取得上岗证方可上岗操作。

二、三坐标测量仪使用前准备

1、开启压力空气干燥机，使冷干压力空气温度达到5℃。

2、开机前应用无水乙醇擦拭机器导轨，导轨擦拭禁用任何性质的油脂。

3、开机前必须检查气源：气压0.40Mpa-0.45Mpa并保持有持续气源供应，电压电流应符合：交流电压220V±10%、电流15A、接地电阻≦5Ω。

4、零件检测时应满足下列环境要求：

室内温度：20℃±2℃

相对湿度：25﹪—75﹪

气压要求：=0.43Mpa±0.01 Mpa

5、检查空压气管是否接好，气管是否漏气。气压低于规定值时，不准移动桥、滑架或Z导轨，否则会严重损坏机器。

6、被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测尖的使用寿命。被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，适当选择恒温时间，以适应测量仪室内温度，减少冷热对零件尺寸的影响。

7、设备和工件确认性能完好方可作业。

三、三坐标测量仪的操作

本系统由 空压进气系统 、主机、电脑软件系统 、整机标准附件四部分组成。 开机操作：

1、首先将空压气管开关打开；

2、待气压正常后，打开计算机电源开关；

3、进入操作模式；

4、注意事项：

4-1、大理石平台上摆放工件应轻拿轻放，不可碰撞、划伤，平台、凹槽处经常用吸尘器清扫灰尘。工作台和导轨上不能放置任何无关的东西。

4-2、大型及重型零件在放置到工作台上过程中应轻放，以避免剧烈碰撞造成工作台或零件受损。必要时可以在工作台上放置一块厚橡胶垫以防止碰撞。小型及轻型零件放在工作台上，应固定后再进行测量，否则会影响测量精度。

三坐标操作规程

《三坐标操作规程》

在三坐标测量中，为了确保测量结果的准确性和可靠性，必须遵守严格的操作规程。下面将介绍三坐标操作规程的主要内容。

1. 设备准备：

在进行三坐标测量之前，必须对三坐标测量设备进行必要的检查和调整。首先要检查设备的稳定性和精度，确保设备处于良好的工作状态。同时，还需要校准测量仪器，以确保准确的测量结果。

2. 工件夹持：

在进行测量之前，需要将待测工件进行夹持，确保工件在测量过程中的稳定性和精确度。在夹持工件时，需要注意夹紧力的均匀分布，避免对工件造成损坏。

3. 测量操作：

在进行测量操作时，需要按照规定的步骤和方法进行。首先需要确定测量的起点和终点，然后进行测量仪器的初始化和校正。接着，进行实际的测量操作，确保测量结果的准确性。在测量过程中，还需要及时记录测量数据，以备后续的数据处理和分析。

4. 数据处理：

在测量完成后，需要对测量数据进行处理和分析。首先需要进行数据的筛选和清洗，排除掉不符合要求的数据。然后，进行数据的统计和分析，得出最终的测量结果。

5. 结果评定：

最后，根据测量结果进行评定，确定是否符合要求。如果测量结果符合要求，则可以进行后续的生产和加工工艺。如果不符合要求，则需要进一步分析并进行调整，直到达到要求为止。

总之，三坐标操作规程对于三坐标测量工作的准确性和可靠性至关重要，只有严格遵守相关规程，才能确保测量结果的准确性和可靠性。

1 三坐标测量机三坐标安全操作及保养规程

1. 引言

三坐标测量机是一种精密的测量工具，用于测量物体的尺寸、形状和位置等参数。为确保测量的准确性和设备的长时间使用，必须遵守一定的操作和保养规程。本文档将详细介绍三坐标测量机的安全操作和保养规程，以确保使用者能够正确操作设备并保持其良好状态。

2. 安全操作规程

为了确保使用者的安全和设备的正常运行，以下是三坐标测量机的安全操作规程：

2.1. 设备供电

• 确保设备的电源线连接良好且插头处于接地状态。

• 在操作设备之前，检查电源开关是否在关闭状态，以防止意外开启设备。

• 在设备故障或停电时，立即断开电源，并通知相关维修人员。

2.2. 操作环境

• 保持测量环境干燥、清洁，并远离易燃物品和化学品。

• 锁定测量区域，以防止未经授权的人员进入。

• 确保操作员在使用设备时站在稳定的位置，并远离移动部件以避免受伤。 2 2.3. 操作流程

• 在进行任何操作前，操作员应仔细阅读操作手册，并按照指导进行操作。

• 使用正确的夹具和测试夹具，以确保待测物体的稳定性和准确性。

• 遵循正确的操作顺序，如启动设备、选择测量模式、加载待测零件等。

• 在设备故障、异常声音或其他异常情况下，应立即停止操作，并通知相关维修人员。

2.4. 维护保养

• 定期检查设备的电线、插头和连接件，确保其正常工作，并完成必要的维修和更换。

• 定期清洁设备的外部表面和测量区域，以去除灰尘、污垢和其他杂质。

• 定期润滑移动部件和轴承，以确保设备的顺畅运转。

• 注意避免设备受潮或暴露在过高温度或湿度环境中，以保护设备的电气元件和传感器。

• 定期校准设备，以确保其准确性和精度。

3. 保养规程

为了保持三坐标测量机的良好状态和正常运行，以下是一些建议的保养规程： 3 3.1. 日常保养

• 每天使用前清洁设备的工作面和夹具表面，以确保测量精度不受污染的影响。

• 定期检查夹具和测试夹具的状态，如损坏、变形和松动等，及时更换和维修。

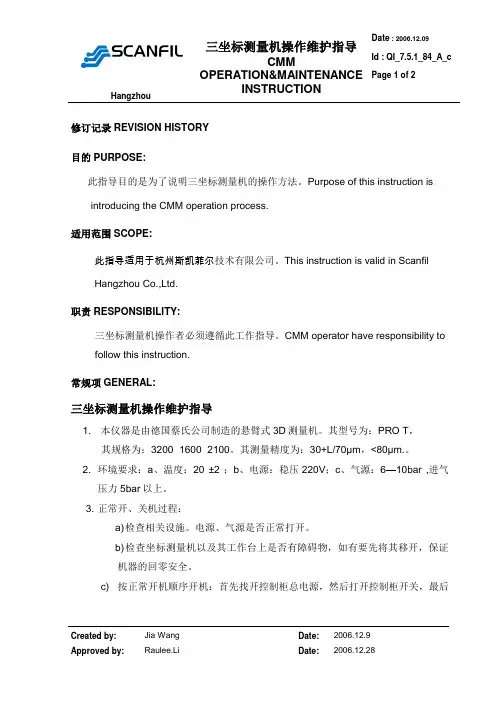

三坐标测量机操作维护指导CMM

OPERATION&MAINTENANCE

INSTRUCTION Date : 2006.12.09

Id : QI_7.5.1_84_A_c

Page 1 of 2

Hangzhou

Created by: Jia Wang Date: 2006.12.9

Approved by: Raulee.Li Date: 2006.12.28 修订记录REVISION HISTORY

目的PURPOSE:

此指导目的是为了说明三坐标测量机的操作方法。Purpose of this instruction is

introducing the CMM operation process.

适用范围SCOPE:

此指导适用于杭州斯凯菲尔技术有限公司。This instruction is valid in Scanfil

Hangzhou Co.,Ltd.

职责RESPONSIBILITY:

三坐标测量机操作者必须遵循此工作指导。CMM operator have responsibility to

follow this instruction.

常规项GENERAL:

三坐标测量机操作维护指导

1. 本仪器是由德国蔡氏公司制造的悬臂式3D测量机。其型号为：PRO T，

其规格为：3200×1600×2100。其测量精度为：30+L/70µm，<80µm.。

2. 环境要求：a、温度：20°±2°；b、电源：稳压220V；c、气源：6—10bar ,进气压力5bar以上。

3. 正常开、关机过程：

a) 检查相关设施。电源、气源是否正常打开。

b) 检查坐标测量机以及其工作台上是否有障碍物，如有要先将其移开，保证机器的回零安全。

c) 按正常开机顺序开机：首先找开控制柜总电源，然后打开控制柜开关，最后打开驱动开关。（注：如果驱动开关不能打开，我们一般可从以下几个方
