1

PLC知识点

一、基本知识

PART A

1. 低压电器标准规定，低压电器通常是指工作在交流电压小于（1200V），直流电压小

于（1500V）的电路中起通断、保护、控制或调节作用的电器设备。

2. 时间继电器按延时方式可分为通电延时型和断电延时型。

3. 低压隔离器也称刀开关，品种主要有低压刀开关、和熔断器式刀开关、组合开关3

种。

4. 电气控制线路根据电路通过的电流大小可分为主电路和控制电路。

5. 交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控

制电路。

6. 电气控制线路的表示方法有电气原理图、电气元件布置图和电气安装接线图3种。

7. 热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动

作的一种保护电器，主要被用作电动机的长期 过载保护。

8. 主令电器是在自动控制系统中发出指令或（信号）的电器，用来控制接触器、继电器

或其他电器线圈，使电路接通或分断，从而达到控制生产机械的目的。

9. S7-1200PLC的用户程序开发过程主要步骤有新建项目、硬件组态、PLC编程、编译下

载和仿真调试。

10. PLC主要由CPU、存储器、I/O设备、扩展单元、外设与通信等部分组成。

PART B

11. (F)PLC在程序执行阶段是在用户程序管理下运行的。

12. (T)速度继电器的常闭触点通常在转速小于一定转速时恢复闭合。

13. (T)由于熔断器要断开电路，同样存在电弧熄灭问题。

14. (F)在设计PLC的梯形图时，左母线与线圈之间是否需要触点可以根据需要确定。

15. (T)和继电接触控制图相似，梯形图中也可以理解为有电流流通，即“能流”。当触点

闭合或条件满足时，能量就可“流动”起来。

16. (F)速度继电器的定子与被控电动机的轴固定连接用于测量电机转速。

17. (T)安装刀开关时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以防止闸

刀松动落下时误合闸。

18. (F)S7-1200PLC的扩展模块安装方式灵活，如通信模块可以安装在CPU模块的左右两

侧。

19. (T)选择熔断器时，由于必须考虑余量，造成熔断器比正常工作电流大不少。

20. (F)数据传输方式是采用并行通信或串行通信取决于数据传输距离，传输距离大采用

并行，否则采用串行。

21. (F)TON指令是延时后输出Q置为OFF，TOF指令是延时后输出Q置为ON。

22. 6.绘制原理图时，各电器元件采用展开图的画法，同一电器元件的各部件采用同一文

字符号标出。

23. 每当PLC解释完一行梯形图指令后，随即会将结果输出，从而产生相应的控制动作。

24. PLC的输出继电器的线圈只能由程序驱动。 2 25. PLC采用循环扫描工作方式，对于外部输入，并不能立刻响应。

26. S7-1200PLC的信号板与信号模块安装方式一样，只是信号板尺寸小一些。

27. (F)如果通信距离小于30m，可采用串行通信。

28. （T）在设计PLC的梯形图时，在每一逻辑行中，串联触点多的支路应放在上方 。

29. (F)TP指令（脉冲型定时器）的输出Q取决于使能端信号。

30. (F)PLC的所有软继电器都是既有线圈又有触点。

PART C

31. 把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题

是（C）

A、中间继电器正常工作；B、中间继电器产生强烈震动；C、烧毁线圈；D、烧毁触点

32. 18.MB2的值为2#1011 0110，循环左移2位后为2# 1101 1010 ，再左移2位后为2# （）。

A11011000 B10110101 C 1101 1010 D01101011

33. 18. 整数MW4的值为2#1011 0110 1100 0010，右移4位后为2#（）。(B)

A. 0010 1011 0110 1100； B .1111 1011 0110 1100； C. 0000 1011 0110 1100 ；D.1000 1011

0110 1100

34. 下列哪些器件可作为PLC控制系统的输出执行部件？（ D ）。

A.按钮；B.行程开关；C.接近开关；D.交流接触器

35. 16.单相交流接触器铁心上的短路环的作用是(A)。

A消除铁心振动 B增大铁心磁通 C减缓铁心冲击D防止寄生电流

36. 用于使自动空气开关远距离断开电路的是（C ）

A.过电流脱扣器；B.欠电压脱扣器；C.分励脱扣器；D.自由脱扣器

37. PLC的系统程序不包括（ D ）

A.管理程序；B.供系统调用的标准程序模块；C.用户指令解释程序；D.开关量逻辑控制程

序

38. 控制电路中，电动机启动工作后，若按下SF1太轻，电路将出现(B)现象。

A.能耗制动停机； B.自然停机；C.电动机照常工作；D.不能确定

39. 在PLC中用来存放用户程序的是（A）

A. RAM B.ROM C. EPROM D.EEPROM

40. 下列指令中，当前值即可以增加又可以减少的是（）

A.CTU B. CTD C. CTUD D.CTU和

CTD 3 41. S7-1200CPU的系统存储位中不包括以下哪个内容（D）

A.首循环标志位 B.常1信号位C.常0信号位D.2Hz频率位

42. 在扫描输入阶段，PLC将所有输入端的状态送到( D )保存。

A 输出映象寄存器 B变量寄存器

C 内部寄存器 D 输入映象寄存器

43. 列关于梯形图叙述错误的是（B）

A、按自上而下，从左到右的顺序执行。B、所有继电器既有线圈，又有触点。

C、一般情况下，某个编号的继电器线圈只能出现一次，而继电器触点可以出现无数多次。

D、梯形图中的继电器不是物理继电器，而是软继电器。

44. 能使电机连续运行和停止的控制线路是（）

45. 可编程控制器的输出一般有三种形式，其中，既可带交流负载又可带直流负载的输出

形式是（B ）。

（A）晶闸管输出 （B）继电器输出

（C）晶体管输出 （D）三种输出形式均可

46. PLC一般采用_________与现场输入信号相连。(C)

(A) 晶体管电路 (B) 可控硅电路

(C) 光电耦合电路； (D)继电器。

47. 下述对PLC存储器描述错误的是（ A）

A.存放数据；B.存放用户程序；C.存放输入信号；D.存放系统程序

48. 下列不属于PLC通信联网时用到的设备是（ C ）

A．RS-232或RS-422接口；B．PLC专用通信模块；C．普通电线；D．双绞线．同轴电缆．光

缆双绞线．同轴电缆．光缆

49. S7-1200系统不能接入哪种现场总线（D）

A.PROFINET；B.PROFIBUS；C.MODBUS； D. MPI

50. PLC的工作方式是( D ) 。

A 等待工作方式；B 中断工作方式；C 扫描工作方式；D 循环扫描工作方式

二、基本知识

1. 电器控制线路常用的保护环节有哪些？各采用什么电器元件？

2. 为什么电动机要设零电压和欠电压保护？

3. 可编程控制器工作特点有哪些？

4. 可编程控制器配置主要考虑哪些因素？

4 5. S7-1200PLC标准编程语言有哪几种？

6. S7系列PLC的I/O绝对地址分配方式有几种方式？

7. PLC存储区分为哪几个区？

8. PLC控制系统设计的一般步骤有哪些？

9. 通过USS通信协议，S7-1200最多可以连接多少台变频器？

10. 简述S7-1200 PLC之间通信的组态和编码的过程。P165

三、综合应用

1.电动机Y-△减压启动控制线路，I/O分配表，接线图、梯形图

2. （习题6-7）电动机M1起动后，M2才能起动，且M2能实现点动。

1）I/0分配表

输入信号 M1起动按钮

I0.0

M2起动按钮 （1）

M2点动按钮 （2）

停止按钮 （3）

输出信号 M1接触器 （4）

M2接触器 Q0.1

2）I/O接线图

5

1LQ0.0Q0.1Q0.2Q0.3

I0.0I0.11MI0.2I0.3

SB1SB2SB3FRKM1KM2

SB4

3）梯形图程序

合集下载

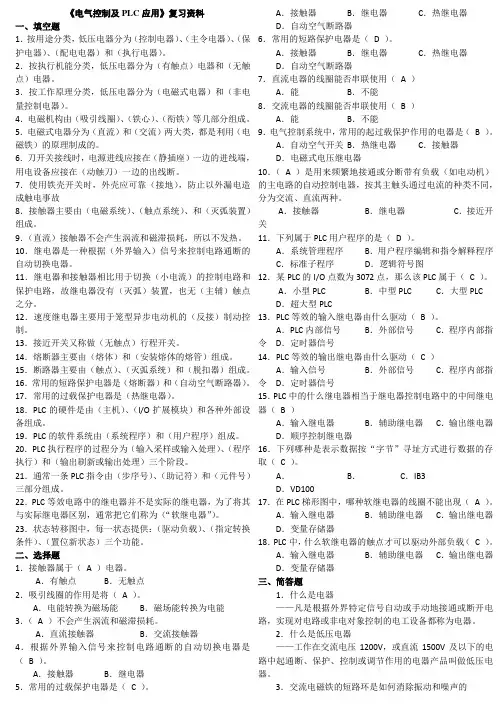

电气控制与PLC期末试题及知识点详细总结大全

电气控制与PLC期末试题及知识点详细总结大全

《电气控制及PLC应用》复习资料

一、填空题

1．按用途分类，低压电器分为（控制电器）、（主令电器）、（保护电器）、（配电电器）和（执行电器）。

2．按执行机能分类，低压电器分为（有触点）电器和（无触点）电器。

3．按工作原理分类，低压电器分为（电磁式电器）和（非电量控制电器）。

4．电磁机构由（吸引线圈）、（铁心）、（衔铁）等几部分组成。

5．电磁式电器分为（直流）和（交流）两大类，都是利用（电磁铁）的原理制成的。

6．刀开关接线时，电源进线应接在（静插座）一边的进线端，用电设备应接在（动触刀）一边的出线断。

7．使用铁壳开关时，外壳应可靠（接地），防止以外漏电造成触电事故

8．接触器主要由（电磁系统）、（触点系统）、和（灭弧装置）组成。

9．（直流）接触器不会产生涡流和磁滞损耗，所以不发热。

10．继电器是一种根据（外界输入）信号来控制电路通断的自动切换电器。

11．继电器和接触器相比用于切换（小电流）的控制电路和保护电路，故继电器没有（灭弧）装置，也无（主辅）触点之分。

12．速度继电器主要用于笼型异步电动机的（反接）制动控制。

13．接近开关又称做（无触点）行程开关。

14．熔断器主要由（熔体）和（安装熔体的熔管）组成。

15．断路器主要由（触点）、（灭弧系统）和（脱扣器）组成。

16．常用的短路保护电器是（熔断器）和（自动空气断路器）。

17．常用的过载保护电器是（热继电器）。

18．PLC的硬件是由（主机）、（I/O扩展模块）和各种外部设备组成。

19．PLC的软件系统由（系统程序）和（用户程序）组成。

20．PLC执行程序的过程分为（输入采样或输入处理）、（程序执行）和（输出刷新或输出处理）三个阶段。

21．通常一条PLC指令由（步序号）、（助记符）和（元件号）三部分组成。

22．PLC等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为（“软继电器”）。

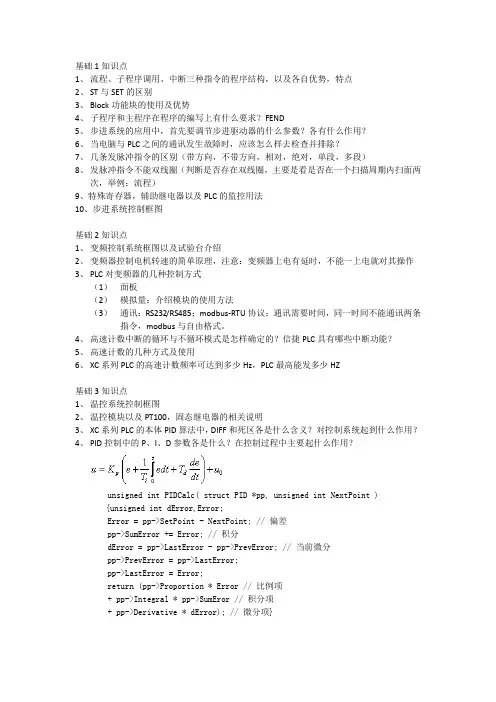

信捷PLC基础题知识点
