球机方案介绍 (2)

鹰眼球机安装方案

1. 引言

鹰眼球机是一种智能监控摄像机，具备360度全景视角和高清视频录制功能。本文档旨在提供一套鹰眼球机的安装方案，以指导用户如何正确安装和配置鹰眼球机。

2. 材料准备

在开始安装鹰眼球机之前，需要准备一些必要的材料：

• 鹰眼球机设备

• 电源适配器

• 网线

• 螺丝刀和螺丝

3. 安装步骤

3.1 安装支架

首先，需要将支架安装在预定的位置上。使用螺丝刀和螺丝将支架固定在适当的位置上，确保支架稳固可靠。

3.2 连接电源

将鹰眼球机的电源适配器插入电源插座，然后将适配器的另一端连接到鹰眼球机。确保电源线连接稳固，不会松动。

3.3 连接网络

鹰眼球机支持通过网络进行远程监控和配置。为了实现此功能，需要使用网线将鹰眼球机与路由器或交换机连接起来。确保网线连接稳固，不会松动。

3.4 定位调整

将鹰眼球机调整到适当的位置和角度，确保监控范围可以覆盖到所需的区域。可以使用支架上的调整装置来调整鹰眼球机的角度。

3.5 设置参数

完成以上步骤后，可以通过鹰眼球机的管理界面来设置一些参数，如网络配置、录像存储路径等。按照使用说明书中的指导，登录管理界面并进行相应的配置。 4. 使用说明

完成鹰眼球机的安装和配置之后，可以开始使用它了。以下是一些常用的功能和操作说明：

4.1 远程访问

鹰眼球机支持远程访问功能，可以通过手机App或网页浏览器来查看实时监控视频。在使用之前，需要确保鹰眼球机和手机或电脑在同一个网络中，或者配置相应的网络穿透设置。

4.2 视频录制

鹰眼球机支持视频录制功能，可以按照预设的时间表定时录制视频，或者通过动态监测触发录制。录制的视频可以保存在鹰眼球机的存储设备中，也可以上传至云存储服务。

4.3 报警通知

鹰眼球机支持报警通知功能，可以通过手机App或电子邮件等方式发送报警通知。用户可以根据需要配置触发报警的条件和方式，以及接收报警通知的方式。

5. 维护与保养

第1篇

一、引言

随着社会经济的快速发展，公共安全领域对监控设备的依赖程度越来越高。球机作为一种广泛应用于监控领域的设备，其功能强大、灵活多样，已经成为监控系统中不可或缺的一部分。然而，球机在使用过程中面临着电源供应的问题，为了保证球机的稳定运行，本文将针对球机电源解决方案进行详细探讨。

二、球机电源需求分析

1. 球机工作环境

球机广泛应用于室外、室内、地下等多种环境，工作环境复杂多变，对电源的要求较高。以下是球机工作环境对电源的一些基本要求：

（1）稳定性：球机电源应具有良好的稳定性，以保证球机在恶劣环境下正常运行。

（2）安全性：球机电源应具备过压、欠压、短路等保护功能，确保球机及人员安全。

（3）适应性：球机电源应适应不同电压、频率等环境，具备较强的环境适应性。

（4）节能性：球机电源应具有较低的功耗，以降低运行成本。

2. 球机电源类型

根据球机工作环境及需求，球机电源可分为以下几种类型：

（1）市电电源：适用于室内、稳定电压环境，如办公、商场等场所。

（2）太阳能电源：适用于室外、无市电供应环境，如野外、边远地区等。

（3）锂电池电源：适用于室内、室外、对电源稳定性要求较高的环境。

（4）市电与太阳能混合电源：适用于室外、部分时段有市电供应的环境。

三、球机电源解决方案

1. 市电电源解决方案

（1）交流电源适配器：适用于室内球机，将市电电压转换为球机所需的直流电压。 （2）稳压电源模块：适用于室外球机，具有过压、欠压、短路等保护功能，确保球机稳定运行。

2. 太阳能电源解决方案

（1）太阳能电池板：将太阳能转化为直流电压，适用于室外球机。

（2）太阳能控制器：对太阳能电池板输出的电压进行调节，确保球机电源稳定。

（3）蓄电池：储存太阳能电池板输出的能量，为球机提供备用电源。

3. 锂电池电源解决方案

（1）锂电池：具有高容量、长寿命、低功耗等特点，适用于室内、室外球机。

（2）锂电池充电器：为锂电池充电，保证球机电源供应。

技术秘籍

DS-2AE7152/62-A

为了方便经销商消除球机售后顾虑，轻轻松松的卖球；方便工程商客户扫除球机技术障碍，轻轻松松的玩球，特推出此秘籍

亮点及常用功能操作介绍

震撼卖点：当海康录像机只接一路海康球机时，无需任何软件设置即可控制球机云台

一,3D定位：3D定位功能是海康球机的亮点，只需用鼠标轻轻点击你感兴趣的区域，球机就可以清晰精准放大你所选区域显示在画面中心

二,一键巡航（一键调用预置点）功能：一键巡航功能又是海康独有的亮点，客户只需双击46号预置点，就可以轻轻松松的调用你已经设置好的多个预置点，进行巡航扫描，非常方便快捷

三,守望预置点或者巡航功能：守望功能是客户非常常用功能，如当用户对某一非目标区域感兴趣，控制球机看画面，如果设定守望等待时间为5秒，在5秒内球机若未接收到控制命令将回到原来的工作状态，保证监控实时有效性，又不会打破原先设置好的预置点或者巡航轨迹。非常实用方便硬件接线介绍

球机支架简易安装方法：

,，

电源线及球机DVR485控制线简易接线方法

最人性化设计——RS485线排错检测功能

第一类：双击云台，如果提示以下错误说明是球机和录像机波特率不一致造成

第二类：双击云台，如果提示以下错误，说明是球机和录像机协议出错造成

第三类：双击云台，如果提示以下错误，说明是球机和录像机解码器地址不一致造成

球机拨码介绍

在智能球边沿保护盖内有拨码开关，用于确定智能球的地址、波特率和通讯协议等参数。

1，当使用海康录像机接1路海康球机，只要硬件接线完成，无需软件进行设置，即可控制球机

2，当录像机接入多个球机时，根据球机地址的不同，来区别球机，此时需要用到拨码 ，来修改球机地址

（1）打开球边沿保护盖内拨码开关

（2）如第一个球机拨码地址设置为1，在SW1上把第“1”拨码开关”ON “状态，第一个球机拨码完成； 第二个球机球机拨码地址设置为2，在SW1上把第“2”拨码开关”ON “状态，

.

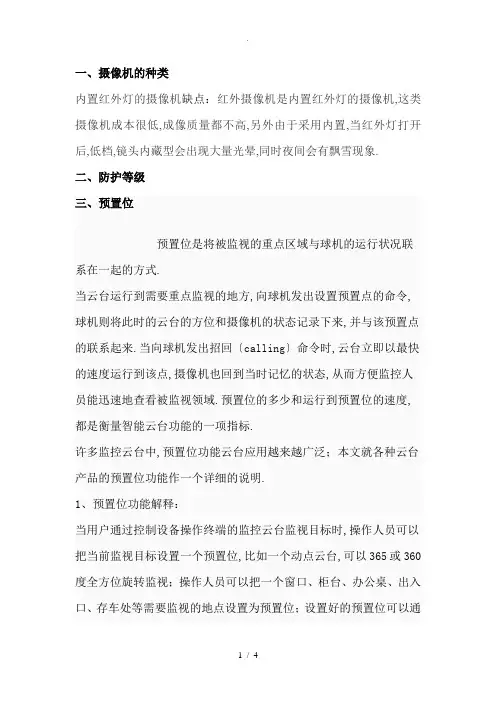

1 / 4 一、摄像机的种类

内置红外灯的摄像机缺点：红外摄像机是内置红外灯的摄像机,这类摄像机成本很低,成像质量都不高,另外由于采用内置,当红外灯打开后,低档,镜头内藏型会出现大量光晕,同时夜间会有飘雪现象.

二、防护等级

三、预置位

预置位是将被监视的重点区域与球机的运行状况联系在一起的方式.

当云台运行到需要重点监视的地方,向球机发出设置预置点的命令,球机则将此时的云台的方位和摄像机的状态记录下来,并与该预置点的联系起来.当向球机发出招回〔calling〕命令时,云台立即以最快的速度运行到该点,摄像机也回到当时记忆的状态,从而方便监控人员能迅速地查看被监视领域.预置位的多少和运行到预置位的速度,都是衡量智能云台功能的一项指标.

许多监控云台中,预置位功能云台应用越来越广泛；本文就各种云台产品的预置位功能作一个详细的说明.

1、预置位功能解释：

当用户通过控制设备操作终端的监控云台监视目标时,操作人员可以把当前监视目标设置一个预置位,比如一个动点云台,可以365或360度全方位旋转监视；操作人员可以把一个窗口、柜台、办公桌、出入口、存车处等需要监视的地点设置为预置位；设置好的预置位可以通.

2 / 4 过控制设备软件操作把当前位置保存在终端监控云台的解码器上.当用户需要快速监视某个监视目标时候；可以通过控制设备的调用命令来调出需要监视的位置.这就是预置位功能的含义.

四、光圈

光圈是一个用来控制光线透过镜头,进入机身内感光面的光量的装置,它通常是在镜头内.表达光圈大小我们是用f值.

光圈f值=镜头的焦距/镜头口径的直径

从以上的公式可知要达到相同的光圈f值,长焦距镜头的口径要比短焦距镜头的口径大.完整的光圈值系列如下:

f1,f1.4,f2,f2.8,f4,f5.6,f8,f11,f16,f22,f32,f44,f64

这里值得一题的是光圈f值愈小,在同一单位时间内的进光量便愈多,而且上一级的进光量刚是下一级的两倍,例如光圈从f8调整到f5.6,进光量便多一倍,我们也说光圈开大了一级.对于消费型数码相机而言,光圈f值常常介于f2.8 - f16.,此外许多数码相机在调整光圈时,可以做1/3级的调整.
