裂缝监测方案

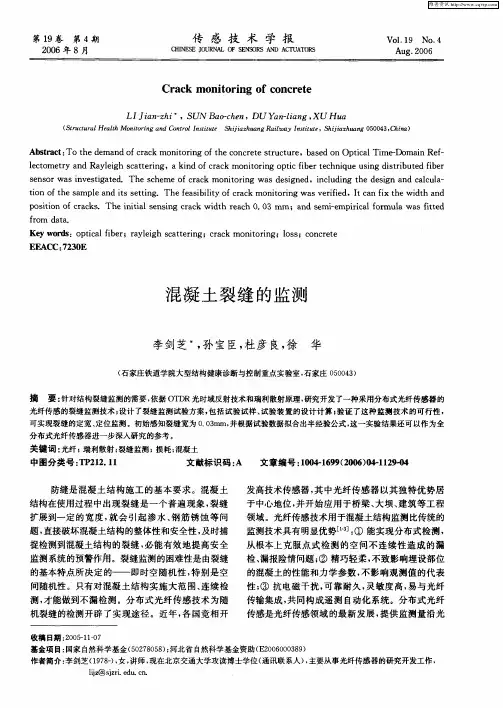

第１９卷第４期　

２００６年８月　传感技术学报　

ＣＨＩＮＥＳＥ　ＪＯＵＲＮＡＬ　ＯＦ　ＳＥＮＳＯＲＳ　ＡＮＤ　ＡＣＴＵＡＴＯＲＳ　Ｖｏ１．１９　Ｎｏ．４　Ａｕｇ．２００６　

Ｃｒａｃｋ　ｍｏｎｉｔｏｒｉｎｇ　ｏｆ　ｃｏｎｃｒｅｔｅ　

ＬＩＪｉａｎ—ｚｈｉ　，ＳＵＮＢａｏ－ｃｈｅｎ，ＤＵＹａｎ—ｌｉａｎｇ，ＸＵＨｕａ　

（Ｓｔｒｕｃｔｕｒａｌ　Ｈｅａｌｔｈ　Ｍｏｎｉｔｏｒｉｎｇ　ａｎｄ　Ｃｏｎｔｒｏｌ　Ｉｎｓｔｉｔｕｔｅ　ＳｈＯｉａｚｈｕａｎｇＲａｉｌｚｏａｙ　Ｉｎｓｔｉｔｕｔｅ，Ｓｈｉｊｉａｚｈｕａｎｇ　０５００４３，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｏ　ｔｈｅ　ｄｅｍａｎｄ　ｏｆ　ｃｒａｃｋ　ｍｏｎｉｔｏｒｉｎｇ　ｏｆ　ｔｈｅ　ｃｏｎｃｒｅｔｅ　ｓｔｒｕｃｔｕｒｅ，ｂａｓｅｄ　ｏｎ　Ｏｐｔｉｃａｌ　Ｔｉｍｅ－Ｄｏｍａｉｎ　Ｒｅｆ—　

ｌｅｃｔｏｍｅｔｒｙ　ａｎｄ　Ｒａｙｌｅｉｇｈ　ｓｃａｔｔｅｒｉｎｇ，ａ　ｋｉｎｄ　ｏｆ　ｃｒａｃｋ　ｍｏｎｉｔｏｒｉｎｇ　ｏｐｔｉｃ　ｆｉｂｅｒ　ｔｅｃｈｎｉｑｕｅ　ｕｓｉｎｇ　ｄｉｓｔｒｉｂｕｔｅｄ　ｆｉｂｅｒ　

ｓｅｎｓｏｒ　ｗａｓ　ｉｎｖｅｓｔｉｇａｔｅｄ．Ｔｈｅ　ｓｃｈｅｍｅ　ｏｆ　ｃｒａｃｋ　ｍｏｎｉｔｏｒｉｎｇ　ｗａｓ　ｄｅｓｉｇｎｅｄ，ｉｎｃｌｕｄｉｎｇ　ｔｈｅ　ｄｅｓｉｇｎ　ａｎｄ　ｃａｌｃｕｌａ—　

ｔｉｏｎ　ｏｆ　ｔｈｅ　ｓａｍｐｌｅ　ａｎｄ　ｉｔｓ　ｓｅｔｔｉｎｇ．Ｔｈｅ　ｆｅａｓｉｂｉｌｉｔｙ　ｏｆ　ｃｒａｃｋ　ｍｏｎｉｔｏｒｉｎｇ　ｗａｓ　ｖｅｒｉｆｉｅｄ．Ｉｔ　ｃａｎ　ｆｉｘ　ｔｈｅ　ｗｉｄｔｈ　ａｎｄ　

ｐｏｓｉｔｉｏｎ　ｏｆ　ｃｒａｃｋｓ．Ｔｈｅ　ｉｎｉｔｉａｌ　ｓｅｎｓｉｎｇ　ｃｒａｃｋ　ｗｉｄｔｈ　ｒｅａｃｈ　０．０３　ｍｍ；ａｎｄ　ｓｅｍｉ—ｅｍｐｉｒｉｃａｌ　ｆｏｒｍｕｌａ　ｗａｓ　ｆｉｔｔｅｄ　

ｆｒｏｍ　ｄａｔａ．　

Ｋｅｙ　ｗｏｒｄｓ：ｏｐｔｉｃａｌ　ｆｉｂｅｒ；ｒａｙｌｅｉｇｈ　ｓｃａｔｔｅｒｉｎｇ；ｃｒａｃｋ　ｍｏｎｉｔｏｒｉｎｇ；ｌｏｓｓ；ｃｏｎｃｒｅｔｅ　

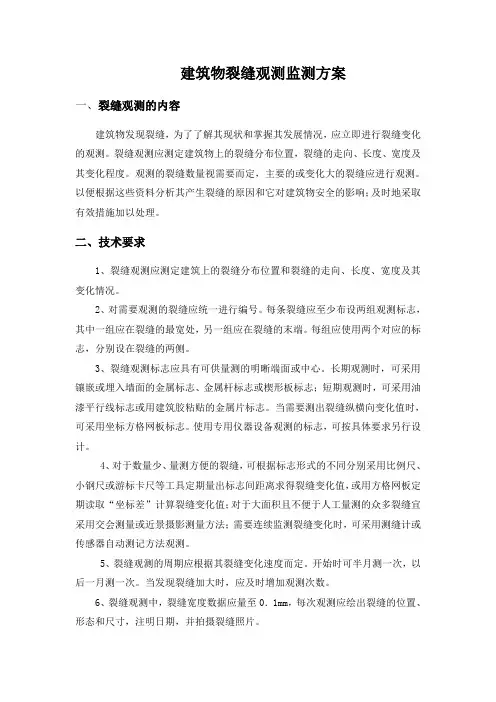

建筑物裂缝观测监测方案

一、裂缝观测的内容

建筑物发现裂缝，为了了解其现状和掌握其发展情况，应立即进行裂缝变化的观测。裂缝观测应测定建筑物上的裂缝分布位置，裂缝的走向、长度、宽度及其变化程度。观测的裂缝数量视需要而定，主要的或变化大的裂缝应进行观测。以便根据这些资料分析其产生裂缝的原因和它对建筑物安全的影响；及时地采取有效措施加以处理。

二、技术要求

1、裂缝观测应测定建筑上的裂缝分布位置和裂缝的走向、长度、宽度及其变化情况。

2、对需要观测的裂缝应统一进行编号。每条裂缝应至少布设两组观测标志，其中一组应在裂缝的最宽处，另一组应在裂缝的末端。每组应使用两个对应的标志，分别设在裂缝的两侧。

3、裂缝观测标志应具有可供量测的明晰端面或中心。长期观测时，可采用镶嵌或埋入墙面的金属标志、金属杆标志或楔形板标志；短期观测时，可采用油漆平行线标志或用建筑胶粘贴的金属片标志。当需要测出裂缝纵横向变化值时，可采用坐标方格网板标志。使用专用仪器设备观测的标志，可按具体要求另行设计。

4、对于数量少、量测方便的裂缝，可根据标志形式的不同分别采用比例尺、小钢尺或游标卡尺等工具定期量出标志间距离求得裂缝变化值，或用方格网板定期读取“坐标差”计算裂缝变化值；对于大面积且不便于人工量测的众多裂缝宜采用交会测量或近景摄影测量方法；需要连续监测裂缝变化时，可采用测缝计或传感器自动测记方法观测。

5、裂缝观测的周期应根据其裂缝变化速度而定。开始时可半月测一次，以后一月测一次。当发现裂缝加大时，应及时增加观测次数。

6、裂缝观测中，裂缝宽度数据应量至0．1mm，每次观测应绘出裂缝的位置、形态和尺寸，注明日期，并拍摄裂缝照片。 7、裂缝观测应提交下列图表：

(1)裂缝位置分布图；

(2)裂缝观测成果表；

(3)裂缝变化曲线图。

三、观测标志

为了观测裂缝的发展情况，要在裂缝处设置观测标志。对设置标志的基本要求是：当裂缝开展时标志就能相应地开裂或变化，并能正确地反映建筑物裂缝发展情况，其标志形式一般采用如下三种：

房屋墙体开裂检测方案及修复措施

随着房屋的使用年限增长，墙体开裂成为一个常见的问题。墙体开裂不仅影响房屋的美观，还可能引发更严重的结构问题。因此，及早检测并采取修复措施是至关重要的。本文将介绍房屋墙体开裂的检测方案以及适用的修复措施。

一、墙体开裂的检测方案

1. 视觉检测：房屋墙体开裂往往可以通过肉眼观察来发现。建筑师或工程师应仔细观察墙面，注意任何可疑的裂缝。常见的裂缝形式包括竖向裂缝、水平裂缝、斜向裂缝等。注意观察是否有不断扩大的趋势，以及周边建筑构件是否受到影响。

2. 利用测量工具：除了视觉检测，测量工具也是一种常用的检测手段。例如，使用测量尺、水平仪等工具可以准确测量裂缝的宽度和深度。这些数值将有助于评估墙体开裂的严重程度和稳定性。

3. 结构监测：对于较大的建筑物或复杂的房屋结构，可能需要使用结构监测设备进行连续的监测。这些设备可以实时记录墙体的位移和变形情况，以便及时发现任何异常，并采取相应的修复措施。

二、墙体开裂的修复措施

1. 填补裂缝：一种简单而常见的修复方法是填补裂缝。使用填缝剂或胶水填充裂缝，并确保填充物与墙体材料相匹配。填补裂缝前，应先清理并修复裂缝的边缘，以确保填充物能够牢固地附着在墙体上。 2. 加固墙体：如果裂缝较大或墙体存在结构问题，加固墙体是必要的。可以使用钢筋、钢板或玻璃纤维网等材料来加固墙体，并保持墙体的稳定性。加固墙体要根据具体情况设计合适的方案，并确保施工质量。

3. 重新涂刷：在修复裂缝后，重新涂刷墙体是提高美观度的常用方法。选择质量良好的涂料，并确保恰当的涂刷工艺，以保证墙体具有良好的外观效果和防水性能。

4. 检查基础：墙体开裂往往与建筑的基础问题有关。因此，在修复墙体之前，应该检查并修复可能存在的基础问题。确保基础稳固可靠是防止墙体开裂再次发生的关键。

结语：

房屋墙体开裂是一项需要重视的问题，及早检测和修复是保证房屋结构安全和稳定的关键。通过本文介绍的墙体开裂的检测方案和修复措施，希望能为大家提供一些参考，保护房屋的安全和价值。然而，请注意，墙体开裂的原因可能各不相同，每个具体情况都需要进行个别评估和处理。如果遇到较为严重的墙体开裂问题，建议咨询专业的建筑师或工程师来进行专业的检测和修复。

桥梁裂缝观测监测方案

1. 背景和目的

随着桥梁使用时间的增加和外界环境的变化，桥梁表面出现裂缝的情况时有发生。为了及时掌握桥梁裂缝的情况，并采取相应的维护和修复措施，本方案旨在提出一种桥梁裂缝的观测监测方案。

2. 观测监测方法

桥梁裂缝的观测监测可以采用以下方法：

2.1 目视巡查法

定期派遣专业人员对桥梁进行目视巡查，主要观测裂缝的数量、长度、宽度和走向等特征。巡查人员应按照规定记录并上报观测结果。

2.2 摄像监测法

将摄像设备安装在桥梁附近的固定位置，通过对桥梁表面进行实时监测，记录裂缝的变化情况。对于裂缝较宽、有明显变形趋势的部位，可以采用高清摄像技术进行特别关注。

2.3 桥梁振动监测法

通过在桥梁主梁或支座处布设振动传感器，监测桥梁的振动情况。当桥梁出现异常振动时，可能是由裂缝引起的变形导致的，应予以及时分析和处理。

2.4 环境监测法

监测桥梁周边的环境因素，如温度、湿度、风速等对桥梁的影响。环境监测结果可以用于分析裂缝形成的原因和对策的制定。

3. 数据处理和分析

所采集到的观测监测数据应及时进行处理和分析，主要包括以下内容：

3.1 数据整理

将观测数据按照时间和位置进行整理，并建立数据库进行存储。确保数据的准确性和完整性。

3.2 数据分析

基于观测数据，通过统计分析、趋势分析等方法，识别出桥梁裂缝的变化规律和趋势，为维护和修复措施的制定提供依据。

4. 报告和维护措施

根据观测监测数据的分析结果，定期编制桥梁裂缝观测监测报告，并提出相应的维护措施。报告应包括裂缝情况的总结、评估以及建议的监测频率和维护措施的具体内容。

5. 监控频率和时长

桥梁裂缝的观测监测应定期进行，具体监控频率和时长根据桥梁的重要性、结构状况和使用情况等因素确定。通常，对于重要的大型桥梁，每半年或每年进行一次全面的观测监测，其他桥梁可根据具体情况进行适当的调整。

以上为桥梁裂缝观测监测方案的内容，旨在实现对桥梁裂缝情况的及时掌握和有效维护。根据实际情况，可以对具体方案进行调整和完善。
