水套炉操作规程

第３０卷第５期（２０１　１．０５）（仪表电气）　

水套炉安全保护与控制的改进　

门虎　李国荥　陈宇　中国石油新疆油田分公司石西油田作业区　

摘要：石西油田计量站水套炉间均采用物理电路控制燃气安全系统（火焰监测器＋电磁阀＋　

浮球液位控制器＋防爆接线箱）。自１９９８年投用以来，在运行过程中发现了水套炉存在的一些问　

题，如高架水箱液位监测与可燃气体报警不能联锁控制等。在水套炉自动化控制中改变物理电　

路，将所有的信号接入ＲＴＵ控制器，在软件上加入水套炉液位监测与可燃气体报警和分气包液　位报警的控制联锁，试验情况良好。通过ＲＴＵ控制器与监控ＳＣＡＤＡ系统连接，可监测到分气　

包浮球液位信号、火焰信号、水套炉高架水箱液位情况。　

关键词：水套炉；燃气安全系统；ＲＴＵ；液位控制；可燃气体报警控制　

ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６－６８９６．２０１　１．５．０３４　

石西油田计量站水套炉问都采用物理电路控制　

燃气安全系统（火焰监测器＋电磁阀＋浮球液位控　

制器＋防爆接线箱）。系统通过火焰监测与电磁阀、　

浮球液位与电磁互相联锁，来控制气线气源的供　

给。自１９９８年投用以来，在运行过程中发现了水　

套炉存在的一些问题，如高架水箱液位监测与可燃　

气体报警不能联锁控制等。　

１存在的问题　

１．１　物理电路　

目前使用的水套炉燃气保护系统只有水套炉火　

焰监测信号与燃气分液包液位控制器信号，只能从　

物理电路方面控制燃气电磁阀开关，相对于水套炉　

安全隐患，控制点过于简单；而且现在使用的水套　

炉燃气系统的安全保护控制没有采用与现有的ＲＴＵ　

控制器相连接进行控制，不具有远程控制燃气电磁　

阀功能，无形中失去了对其进行有效监控的手段。　

现场物理电路的电路元器件随着使用年限的增长，　

伴随着老化而产生的失效或故障，已经造成了一定　

安全隐患，不能满足现场安全生产的需要。　

１．２工艺　

火焰监测器监测锅炉火焰所产生的紫外线，判　

断火焰状态。相当一部分计量站火焰监测器的火焰　观Ｎ？Ｌ导管太短，由于锅炉热效率高、火力大，而　

常压立式两用水套炉

C L STL 240 A/Q

使 用 说 明 书

一．前言

常压煤气两用水套炉CLSTL是在本公司生产的LSF系列热水炉基础上改进而成的，为适应油田建设需要，根据油田区块分散，设施不配套，冬季原油外输困难等特点而设计的。既可将原油加热，又能供热取暖的常压煤气两用水套锅炉。

二．参数

型号说明： C L STL 240 A/Q

煤/气共用

总热负荷（KW）

常压立式热水炉（汉语拼音字母缩写）

主要技术参数：

参数

型号 总热

负荷

（kw） 油加热

负 荷

（kw） 循环

油量

（/h） 盘管工作压力

（Mpa） 燃煤

耗量

（kg/h） 热效率

（%） 质量

（Kｇ）

CLSTL-240-A/Q 240 160 6-7 2.5 70 ≥80﹙燃气﹚ 3250

三． 结构特点

1． CLSTL系列常压煤气两用水套锅炉，外形为立式圆筒型，结构紧凑，美观大方。

2． 炉体内设有加热盘管，可整体安装与拆卸，便于检查、维修、更换。

3． 炉门口设有燃气燃烧装置，可烧石油伴生气，还配有燃煤炉条，成为煤气两用锅炉。

4． 炉芯设有对流管和翼片，增加导热面积。

5． 炉体外壁加保温层，减少热损失，节约能源。

6． 体积小、热效高、操作方便、设计合理，是理想的水套加热锅炉。

四．性能特点：

1．该炉是煤、气两用炉，适用于油田边远井站的原油加热，供暖等用途。

2．该炉腔与大气连通,属常压锅炉、使用安全可靠。

3．该炉燃烧系统设计合理、操作方便。

五．操作规程

1． 点火前，对炉子进行全面检查，做到：

（1） 炉内应加满水。

（2） 进出水管及原油进出管应畅通。

（3） 各连接处无渗漏现象。

（4） 打开炉顶调烟板。

2． 烧气时，可取出炉排以延长寿命，检查燃气装置固定牢靠，气路接头紧固不泄漏后，可打开活动花板，将火种放进燃烧室，缓慢打开气路闸门引燃，最后调节活动花板及风门，至燃烧正常为止。

湖北化肥分公司

天然气扩建工程计量调压站

水套加热炉

技 术 协 议 书

天津博思特石油天然气设备有限公司

2009年1月

目 录

一、设备技术条件..............................................................................................................................1 二、设备工作原理、控制及系统功能阐述.......................................................................................6 三、工程质量保证的全面评估.........................................................................................................11 四、供货方式、地点及周期.............................................................................................................15 五、供货范围....................................................................................................................................16 六、工程保证、技术质量承诺及售后服务.....................................................................................18 七、相关资质和图纸........................................................................................................................21 八、相关业绩....................................................................................................................................22

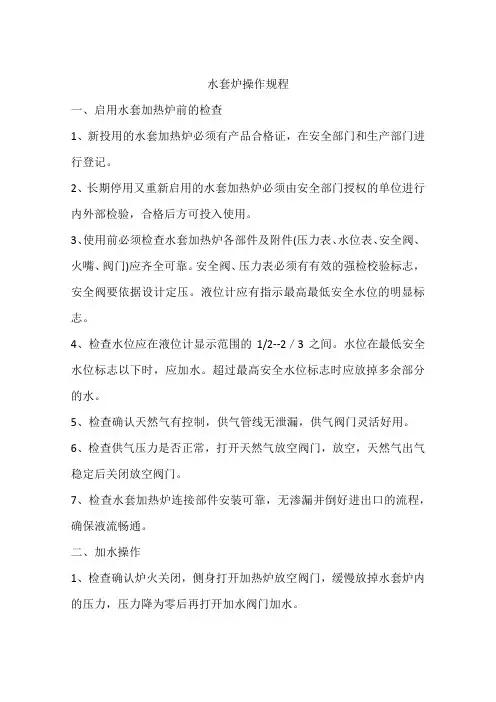

水套炉操作规程

一、启用水套加热炉前的检查

1、新投用的水套加热炉必须有产品合格证，在安全部门和生产部门进行登记。

2、长期停用又重新启用的水套加热炉必须由安全部门授权的单位进行内外部检验，合格后方可投入使用。

3、使用前必须检查水套加热炉各部件及附件(压力表、水位表、安全阀、火嘴、阀门)应齐全可靠。安全阀、压力表必须有有效的强检校验标志，安全阀要依据设计定压。液位计应有指示最高最低安全水位的明显标志。

4、检查水位应在液位计显示范围的1/2--2／3之间。水位在最低安全水位标志以下时，应加水。超过最高安全水位标志时应放掉多余部分的水。

5、检查确认天然气有控制，供气管线无泄漏，供气阀门灵活好用。

6、检查供气压力是否正常，打开天然气放空阀门，放空，天然气出气稳定后关闭放空阀门。

7、检查水套加热炉连接部件安装可靠，无渗漏并倒好进出口的流程，确保液流畅通。

二、加水操作

1、检查确认炉火关闭，侧身打开加热炉放空阀门，缓慢放掉水套炉内的压力，压力降为零后再打开加水阀门加水。 2、液位到规定位置后，停止加水，关闭加水阀门和放空阀门。

三、点火操作

1、点火前检查确认供气阀门关闭，不漏气。打开望火孔，调整挡风板通风5min以上，使炉膛内余气排出。

2、关闭挡风板后点火，点火时人要站在侧面部位，先点火后开气，开气时人要背对加热炉。

3、火点燃后，要先小火预热5min，然后调整调节阀门加大炉火。

四、调火操作

1、根据加热液体、气体的数量及使用的水套加热炉型号控制炉火大小，并根据风向，调整档风板。顺风时调小挡风板，逆风时，调大挡风板。

2、通过逐步调节使水套炉火势适当，火焰呈橙红色，燃烧正常。

五、水套加热炉运行中的检查与维护

1、每4h对水套加热炉的水位、炉压、进出口温度和炉子温度、火嘴燃烧状况，供气压力进行一次检查，并做好记录。不在正常范围时，应及时调整。

2、定期检查和校对压力表、安全阀和液位计，确定在强检校验有效期内。
