电机设计课程设计 (2)

目录

设计任务书………………………………………

引言………………………………………………

设计说明书………………………………………

一、直流电机…………………………………

二、给定数据…………………………………

三、预选电机…………………………………

四、作电动机负载图…………………………

五、温开校验…………………………………

六、机械特性绘制……………………………

七、参考文献…………………………………

八、心得体会…………………………………

设计任务书

龙门刨床电动机的选择

龙门刨床的工作循环为：正向起动、正向切削、正向制动、反向起动、快速返回和反向制动六个阶段。设启动加速度为1.2米/秒2；起、制动时间相同；切削速度为15米/分；切削时间为11秒；切削力为1000kg；工件重为5吨；工作台重为3吨；齿条齿距为20毫米；返回速度为正向切削速度的1.15倍；传动效率为77%；工作台与桌面的摩擦系数为0.1。

课题设计要求：

1. 预选电动机

2. 设计传动装置，作出传动机构图

3. 求出系统折算到电动机轴上的力矩和转动惯量

4. 作电动机的负载图

5. 校验电动机

6. 写出设计说明书

引言

电机是利用电磁作用原理工作的机械，电机的功能是进行机电能量的转换和传递。电动机将交流或直流电能转换为机械能，用作拖动各种生产机械的动力，是在国民经济各部门中应用最多的动力机械，也是最主要的用电设备，各种电动机所消耗的电能站全国总发电量的60%以上。

电力拖动是指用电动机作为原动机拖动各种生产机械。现代的电力拖动大多采用多电动机拖动方式，即在同一台生产机械上，不同的工作机采用多台电动机分别单独拖动，例如B2012A系列龙门刨床的各个工作机构分别用9台电动机单独拖动。电力拖动比起其他拖动方法具有许多无法比拟的有点，最主要的优点是启动、调速、制动、反转等都比其他方法容易实现，而且可得所需的静态特性和动态特性，特别是数控技术和电子计算机技术的应用，进一步提高了电力拖动

一、 直流电动机

直流电机是生产和使用直流电能的机电能量转换机械。直流电动机是将直流电能转换为机械能的旋转机械。它与交流电动机（如三相异步电动机）相比，虽然因结构比较复杂、生产成本较高、故障较多等，目前已不如交流电动机应用普遍，但由于它具有优良的调速性能和较大的启动转矩，得到广泛应用。本节仅就直流电动机的结构与工作原理、直流电动机的分类及在印刷设备中的应用、直流电动机的启动与调速做一简单介绍。

下图为直流电动机的结构原理图，图中的N和S是一对固定不动的磁极，

用以产生所需要的磁场。容量较大一些的电机，磁场都是由直流励磁电流通过绕在磁极铁心上的励磁绕组产生。为了清晰，图中只画出了磁极的铁心，没有画出励磁绕组。在N极和S极之间有一个可以绕轴旋转的绕组。直流电机这部分称为电枢，而实际电机的电枢绕组嵌在铁心槽内，电枢绕组的电流称为电枢电流。

线圈两端分别与两个彼此绝缘而且与线圈同轴旋转的铜片连接，铜片上有各压着一个固定不动的电刷。

在直流电动机中，为了产生方向始终如一的电磁转矩，外部电路中的直流电流必须改变成电机内部的交流电流，这一过程称为电流的换向。换向的铜片称为换向片。互相绝缘的换向片组合的总体称为换向器。

图1：直流电动机原理图

二、 直流电动机的结构与工作原理

2.1直流电动机的结构

直流电动机主要由磁极、电枢、换向器三部分组成。

（1）磁极。

磁极是电动机中产生磁场的装置，如图2所示。它分成极心1和极掌2两部分。极心上放置励磁绕组3，极掌的作用是使电动机空气隙中磁感应强度的分布最为合适，并用来挡住励磁绕组；磁极是用钢片叠成的，固定在机座4（即电机外壳）上，机座也是磁路的一部分。机座常用铸钢制成。

图2直流电动机的磁极及磁路

1-极心 2-极掌 3-励磁绕组 4-机座

（2）电枢。电枢是电动机中产生感应电动势的部分。直流电动机的电枢是旋转的，电枢铁心呈圆柱状，由硅钢片组成，表面冲有槽，槽中放有电枢绕组。

目 录

摘 要 ·························································································· 2

第一章 绪 论 ······················································································· 3

1.1课题意义 ··································································································· 3

1.2系统参数和基本要求 ···················································································· 4

1.3选用的电动机 ····························································································· 4

第二章 课程设计的原理及选用器材的介绍 ················································· 5

2.1熔断器的原理 ····························································································· 5

2.2继电器 ······································································································ 7

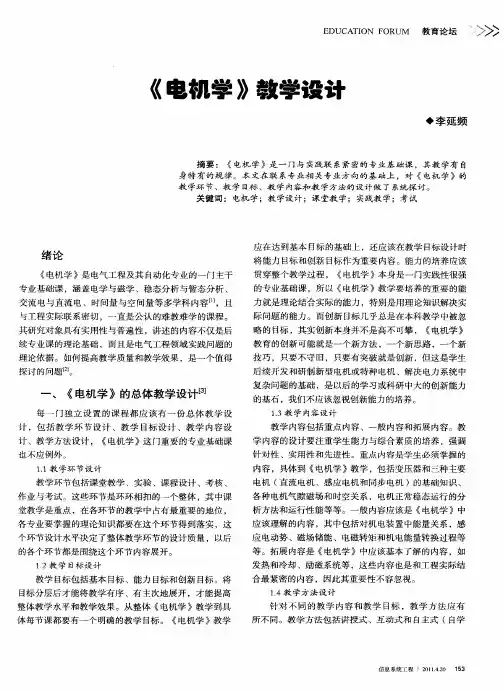

ＥＤＵＣＡＴＩＯＮ　ＦＯＲＵＭ教育论坛　：＞≥　
