机械基础期中考试试卷.doc

中等专业学校2022学年度第一学期期中试卷

科目：《机械基础》 年级专业：

姓名： 学 号： 专业班级：

（考试说明：卷面考试，闭卷，考试时间为90分钟）

成绩登记表（由阅卷教师用红色笔填写） 阅卷教师签名：

大题号 一 二 三 四 五

总分

得分

一、填空题（每题1分，共20分）

1.平面铰链四杆机构的基本形式有 、 和 。

2. 机构，其作用是把往复直线运动转变成旋转运动，也能把旋转运动转变成直线运动。

3.根据载荷是否随时间发生变化，可将载荷分成 和 两种。

4.强度是指材料在静载荷作用下，抵抗 和 的性能。

5.塑性是指材料在载荷作用下产生 而不被破坏的能力。

6.韧性是指材料抵抗 的能力。

7.含碳量小于 并含有少量其他元素的铁碳合金称为碳钢。

8.碳钢的分类方法很多,常用的分类方法有按照含碳量，碳钢可分为 、 、 。

9.根据铸铁中石墨形态的不同，铸铁可分为 、 、

、 。

10.球墨铸铁中石墨呈 状，可锻铸铁中的石墨呈 状。

二、选择题（每题2分，共40分）

1.( )个构件直接接触产生某种相对运动的联接称为运动副。

A.1 B.2 C.3 D.4

2. ( )一四杆机构中一杆能作整周回转，一杆能作往复摆动，该机构叫：

机械原理 第 1 页 共 19 页 机械原理

一、填空题：

1.机构具有确定运动的条件是机构的自由度数等于 。

2.同一构件上各点的速度多边形必 于对应点位置组成的多边形。

3.在转子平衡问题中，偏心质量产生的惯性力可以用 相对地表示。

4.机械系统的等效力学模型是具有等效转动惯量，其上作用有 的等效构件。

5.无急回运动的曲柄摇杆机构，极位夹角等于 ，行程速比系数等于 。

6.平面连杆机构中，同一位置的传动角与压力角之和等于 。

7.一个曲柄摇杆机构，极位夹角等于36º，则行程速比系数等于 。

8.为减小凸轮机构的压力角，应该 凸轮的基圆半径。

9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作 运动，后半程

作 运动。

10.增大模数，齿轮传动的重合度 ；增多齿数，齿轮传动的重合度 。

11.平行轴齿轮传动中，外啮合的两齿轮转向相 ，内啮合的两齿轮转向相 。

12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是 轮系。

13.三个彼此作平面运动的构件共有 个速度瞬心，且位于 。

14.铰链四杆机构中传动角为，传动效率最大。

15.连杆是不直接和 相联的构件；平面连杆机构中的运动副均为 。

16.偏心轮机构是通过 扩大转动副半径 由铰链四杆机构演化而来的。

17.机械发生自锁时，其机械效率 。

18.刚性转子的动平衡的条件是 。

19.曲柄摇杆机构中的最小传动角出现在 与 两次共线的位置时。

1 问答题

1、数控加工编程的主要内容有哪些？

答：数控加工编程的主要内容有：分析零件图、确定工艺过程及工艺路线、计算刀具轨迹的坐标值、编写加工程序、程序输入数控系统、程序校验及首件试切等。

2、数控加工工艺分析的目的是什么？包括哪些内容？

答：在数控机床上加工零件，首先应根据零件图样进行工艺分析、处理，编制数控加工工艺，然后再能编制加工程序。整个加工过程是自动的。它包括的内容有机床的切削用量、工步的安排、进给路线、加工余量及刀具的尺寸和型号等。

3、何谓对刀点？对刀点的选取对编程有何影响？

答：对刀点是指数控加工时，刀具相对工件运动的起点。这个起点也是编程时程序的起点。对刀点选取合理，便于数学处理和编程简单；在机床上容易找正；加工过程中便于检查及引起的加工误差小。

4、谓机床坐标系和工件坐标系？其主要区别是什么？

答：机床坐标系又称机械坐标系，是机床运动部件的进给运动坐标系，其坐标轴及方向按标准规定。其坐标原点由厂家设定，称为机床原点（或零件）。工件坐标又称编程坐标系，供编程用。

5、简述刀位点、换刀点和工件坐标原点。

答：刀位点是指确定刀具位置的基准点。带有多刀加工的数控机床，在加工过程中如需换刀，编程时还要设一个换刀点。换刀点是转换刀具位置的基准点。换刀点位置的确定应该不产生干涉。工件坐标系的原点也称为工件零点或编程零点，其位置由编程者设定，一般设在工件的设计、工艺基准处，便于尺寸计算。

6、数控铣床的坐标系与数控车床的坐标系有何不同？

答：数控铣床的坐标系一般有两轴半、三轴或四轴等联动。而数控车床坐标系一般只有两轴联动。

7、数控铣床的加工编程中为何要用到平面选择？如何利用零点偏置和坐标轴旋转编程？

答：在数控铣床进行加工零件首先加工平面，因此编程时要加工确定平面即（G17、G18、G19）选择。当一个零件上多处加工或多处相同的加工时，应该用零点偏置或坐标轴旋转来编程。用零点偏置或坐标轴旋转来编程可以简化数据处理和编程。

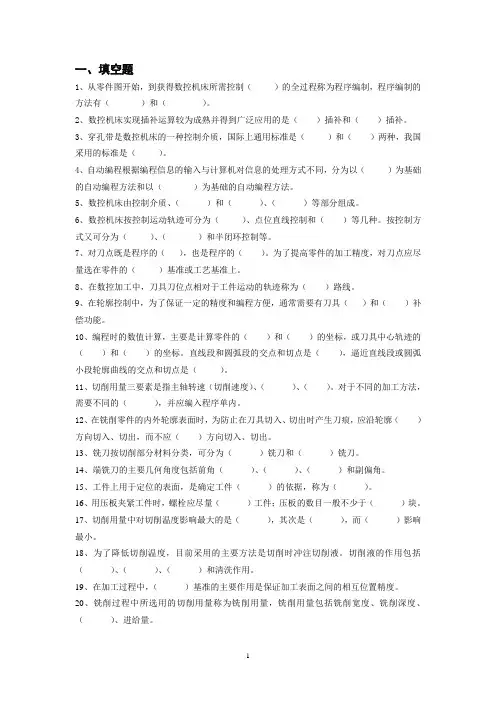

1 一、填空题

1、从零件图开始，到获得数控机床所需控制（ ）的全过程称为程序编制，程序编制的方法有（ ）和（ ）。

2、数控机床实现插补运算较为成熟并得到广泛应用的是（ ）插补和（ ）插补。

3、穿孔带是数控机床的一种控制介质，国际上通用标准是（ ）和（ ）两种，我国采用的标准是（ ）。

4、自动编程根据编程信息的输入与计算机对信息的处理方式不同，分为以（ ）为基础的自动编程方法和以（ ）为基础的自动编程方法。

5、数控机床由控制介质、（ ）和（ ）、（ ）等部分组成。

6、数控机床按控制运动轨迹可分为（ ）、点位直线控制和（ ）等几种。按控制方式又可分为（ ）、（ ）和半闭环控制等。

7、对刀点既是程序的（ ），也是程序的（ ）。为了提高零件的加工精度，对刀点应尽量选在零件的（ ）基准或工艺基准上。

8、在数控加工中，刀具刀位点相对于工件运动的轨迹称为（ ）路线。

9、在轮廓控制中，为了保证一定的精度和编程方便，通常需要有刀具（ ）和（ ）补偿功能。

10、编程时的数值计算，主要是计算零件的（ ）和（ ）的坐标，或刀具中心轨迹的（ ）和（ ）的坐标。直线段和圆弧段的交点和切点是（ ），逼近直线段或圆弧小段轮廓曲线的交点和切点是（ ）。

11、切削用量三要素是指主轴转速（切削速度）、（ ）、（ ）。对于不同的加工方法，需要不同的（ ），并应编入程序单内。

12、在铣削零件的内外轮廓表面时，为防止在刀具切入、切出时产生刀痕，应沿轮廓（ ）方向切入、切出，而不应（ ）方向切入、切出。

13、铣刀按切削部分材料分类，可分为（ ）铣刀和（ ）铣刀。
