屋面保温层施工技术交底

本表由施工单位填写，交底单位与接受单位各存一份

常用软件课程设计

工程名称 交底部位

工程编号 日 期

交底内容：

屋面保温层

本技术交底适用于一般工业与民用建筑工程采用松散、板状保温材料和现浇整体保温的屋面保温层工程施工。

1．材料要求

所用材料的表观密度、含水率、导热系数等技术性能必须符合设计要求和施工规范的规定。应有质量证明文件。

松散的保温材料应使用无机材料，如选用有机材料时，要先做好材料的防腐处理。

（1）松散材料：炉渣或水渣粒径一般为5～40mm，不得含有石块、土块、重矿渣和未燃尽的煤块，表观密度为500～800kg/m3，导热系数为0.16～0.25W/m．k。

（2）板状保温材料：外观整齐，厚度应根据设计要求确定，使用前应按设计要求检查其表观密度导热系数，含水率及强度。

A．泡沫混凝土板：表观密度不大于500 kg/m3，抗压强度应不低于0.4Mpa。

B．加气混凝土板：表观密度为500～600 kg/m3，抗压强度应不低于0.2Mpa。

C．聚苯板块：表观密度为≤45 kg/m3，抗压强度应不低于0.18Mpa，导热系数为0.043W/m．k。

2．主要机具

一般应备有铁锹（平锹）、木刮杠、水平（准）尺，手推车、木拍子等。

3．作业条件

（1）铺设保温材料的基层施工完，将预制构件的吊钩、拖拉绳等清除干净，残留在构件外表的痕迹应磨平，抹入砂浆层内，经检查验收合格后，方可进行下道工序。

（2）有隔气层要求的屋面，应先将基层清扫干净，按设计要求和施工规范规定，铺设隔气层。

（3）铺设隔气层的基层表面，应干燥、平整、不得有松散、开裂、起鼓等缺陷。

（4）穿过屋面和墙面等结构层的管根部位，应用豆石混凝土填塞密实，将管根固定。

（5）松散、板状保温材料的运输、存放应注意防潮，防止损伤和污染，雨天作业要防止水浸或雨淋。

4．操作工艺

工艺流程：

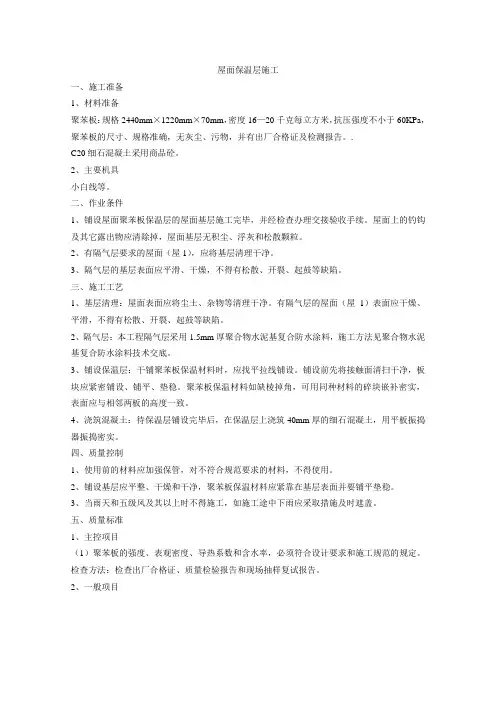

屋面保温层施工

一、施工准备

1、材料准备

聚苯板：规格2440mm×1220mm×70mm，密度16—20千克每立方米，抗压强度不小于60KPa，聚苯板的尺寸、规格准确，无灰尘、污物，并有出厂合格证及检测报告。.

C20细石混凝土采用商品砼。

2、主要机具

小白线等。

二、作业条件

1、铺设屋面聚苯板保温层的屋面基层施工完毕，并经检查办理交接验收手续。屋面上的钓钩及其它露出物应清除掉，屋面基层无积尘、浮灰和松散颗粒。

2、有隔气层要求的屋面（屋1），应将基层清理干净。

3、隔气层的基层表面应平滑、干燥，不得有松散、开裂、起鼓等缺陷。

三、施工工艺

1、基层清理：屋面表面应将尘土、杂物等清理干净。有隔气层的屋面（屋1）表面应干燥、平滑，不得有松散、开裂、起鼓等缺陷。

2、隔气层：本工程隔气层采用1.5mm厚聚合物水泥基复合防水涂料，施工方法见聚合物水泥基复合防水涂料技术交底。

3、铺设保温层：干铺聚苯板保温材料时，应找平拉线铺设。铺设前先将接触面清扫干净，板块应紧密铺设、铺平、垫稳。聚苯板保温材料如缺棱掉角，可用同种材料的碎块嵌补密实，表面应与相邻两板的高度一致。

4、浇筑混凝土：待保温层铺设完毕后，在保温层上浇筑40mm厚的细石混凝土，用平板振捣器振捣密实。

四、质量控制

1、使用前的材料应加强保管，对不符合规范要求的材料，不得使用。

2、铺设基层应平整、干燥和干净，聚苯板保温材料应紧靠在基层表面并要铺平垫稳。

3、当雨天和五级风及其以上时不得施工，如施工途中下雨应采取措施及时遮盖。

五、质量标准

1、主控项目

（1）聚苯板的强度、表观密度、导热系数和含水率，必须符合设计要求和施工规范的规定。检查方法：检查出厂合格证、质量检验报告和现场抽样复试报告。

2、一般项目

（1）允许偏差

项次 项 目 允许偏差

检验方法

合格

1 保温层厚度及表面平整度 ±5δ/100且不大于4mm 用钢针插入和尺量检查

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

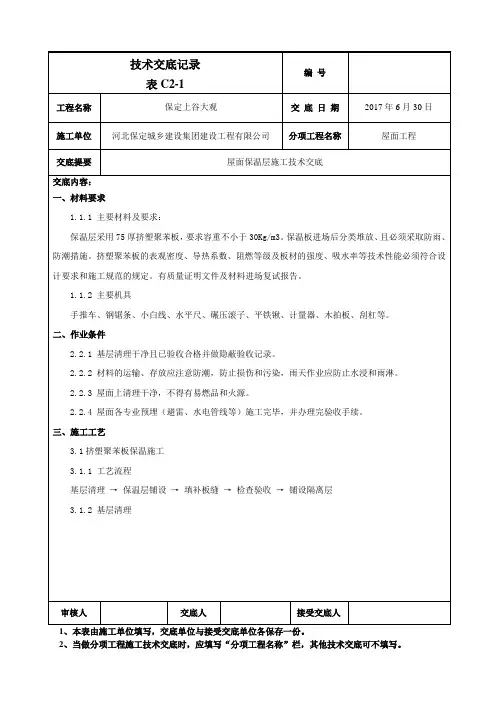

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技术交底记录

表C2-1 编 号

工程名称 保定上谷大观 交 底 日 期 2017年6月30日

施工单位 河北保定城乡建设集团建设工程有限公司 分项工程名称 屋面工程

交底提要 屋面保温层施工技术交底

交底内容：

一、材料要求

1.1.1 主要材料及要求：

保温层采用75厚挤塑聚苯板，要求容重不小于30Kg/m3。保温板进场后分类堆放、且必须采取防雨、防潮措施。挤塑聚苯板的表观密度、导热系数、阻燃等级及板材的强度、吸水率等技术性能必须符合设计要求和施工规范的规定。有质量证明文件及材料进场复试报告。

1.1.2 主要机具

手推车、钢锯条、小白线、水平尺、碾压滚子、平铁锹、计量器、木拍板、刮杠等。

二、作业条件

2.2.1 基层清理干净且已验收合格并做隐蔽验收记录。

2.2.2 材料的运输、存放应注意防潮，防止损伤和污染，雨天作业应防止水浸和雨淋。

2.2.3 屋面上清理干净，不得有易燃品和火源。

2.2.4 屋面各专业预埋（避雷、水电管线等）施工完毕，并办理完验收手续。

三、施工工艺

3.1挤塑聚苯板保温施工

3.1.1 工艺流程

基层清理 → 保温层铺设 → 填补板缝 → 检查验收 → 铺设隔离层

3.1.2 基层清理

审核人 交底人 接受交底人 技术交底记录

表C2-1 编 号

工程名称 保定上谷大观 交 底 日 期 2017年6月30日

施工单位 河北保定城乡建设集团建设工程有限公司 分项工程名称 屋面工程

交底提要 屋面保温层施工技术交底

交底内容：

将找平层面上的杂物、垃圾等清理干净，表面干燥；

屋面保温层技术交底共3页

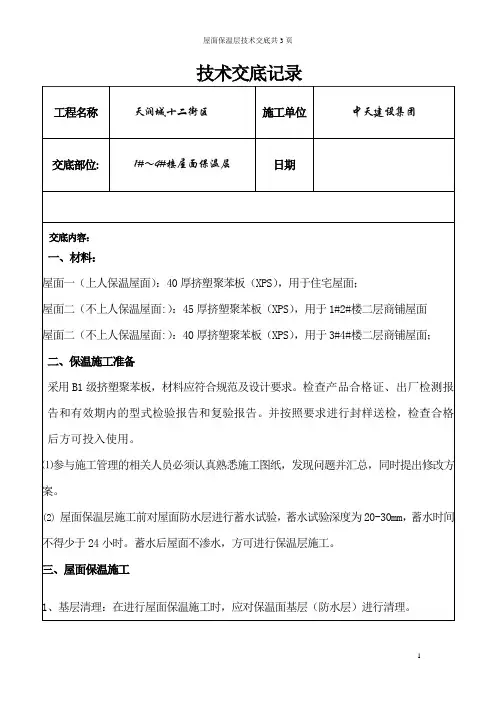

1 技术交底记录

工程名称

天润城十二街区 施工单位 中天建设集团

交底部位:

1#～4#楼屋面保温层 日期

交底内容：

一、材料：

屋面一（上人保温屋面）：40厚挤塑聚苯板（XPS），用于住宅屋面；

屋面二（不上人保温屋面:）：45厚挤塑聚苯板（XPS），用于1#2#楼二层商铺屋面

屋面二（不上人保温屋面:）：40厚挤塑聚苯板（XPS），用于3#4#楼二层商铺屋面；

二、保温施工准备

采用B1级挤塑聚苯板，材料应符合规范及设计要求。检查产品合格证、出厂检测报告和有效期内的型式检验报告和复验报告。并按照要求进行封样送检，检查合格后方可投入使用。

⑴参与施工管理的相关人员必须认真熟悉施工图纸，发现问题并汇总，同时提出修改方案。

(2) 屋面保温层施工前对屋面防水层进行蓄水试验，蓄水试验深度为20-30mm，蓄水时间不得少于24小时。蓄水后屋面不渗水，方可进行保温层施工。

三、屋面保温施工

1、基层清理：在进行屋面保温施工时，应对保温面基层（防水层）进行清理。 屋面保温层技术交底共3页

2 2、屋面保温板铺板：当防水层施工完后对防水层做检查确认无异后，可以开始铺挤塑聚苯板。为了避免挤塑聚苯板在后续施工过程中发生走位影响整体施工，可以使用粘接剂将挤塑板与防水层做个假性贴合，粘贴只需配合挤塑板大小在防水层上点粘或圈涂，不需要全面涂饰。遇到屋面突处将挤塑聚苯板做适当切割后铺设。

3、保温板的铺设程序应以周边开始向中心铺设，除在排气道处拉开间隙，其余板块之间应拼缝紧密，板块应铺平。进行保温板的铺板时，挤塑聚苯板间的缝隙不大于2mm，挤塑聚苯板间水平缝相互错缝；挤塑聚苯板四周采用挤塑聚苯板填缝，以确保板缝拼缝严密。在进行保温平面施工时，不得采用破板，若有破板应立即更换。

4、在保温层设置排气系统，按排气屋面做排气道，将保温板拉开50mm左右的间隙，排气道应纵横交错、畅通，其最大间距不超过3米，并与大气连通的排气孔相通，排气道采用∮50的PVC塑料管，管壁下端50mm长度内打出小孔四排，作为排气孔。伸出屋面排气管采用三通连接，排气出口管采用∮50的PVC塑料管，设置在不易被损坏和不易进水的位置（高出屋面的女儿墙）。
