四川大学电气信息学院电力电子实验报告

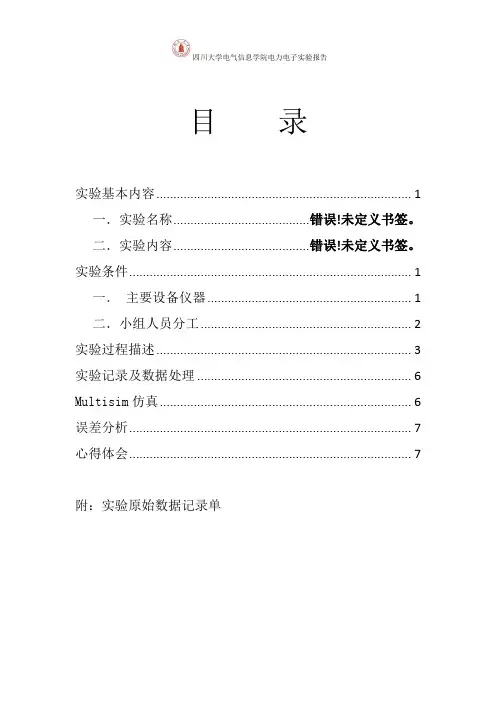

目 录
实验基本内容 ........................................................................... 1
一．实验名称 ........................................ 错误!未定义书签。
二．实验内容 ........................................ 错误!未定义书签。
实验条件 ................................................................................... 1
一． 主要设备仪器 ............................................................ 1
二．小组人员分工 .............................................................. 2
实验过程描述 ........................................................................... 3
实验记录及数据处理 ............................................................... 6
Multisim仿真 .......................................................................... 6
误差分析 ................................................................................... 7
心得体会 ................................................................................... 7
目录
实验一：常用电力电子器件特性测试 ................................................................................... 3
（一） 实验目的： ........................................................................................................ 3
掌握几种常用电力电子器件（SCR、GTO、MOSFET、IGBT）的工作特性； ................... 3
掌握各器件的参数设置方法，以及对触发信号的要求。 ............................................... 3
（二）实验原理 ................................................................................................................... 3
（三）实验内容 ................................................................................................................... 3
（四）实验过程与结果分析 ............................................................................................... 3
1．仿真系统 ..................................................................................................................... 3

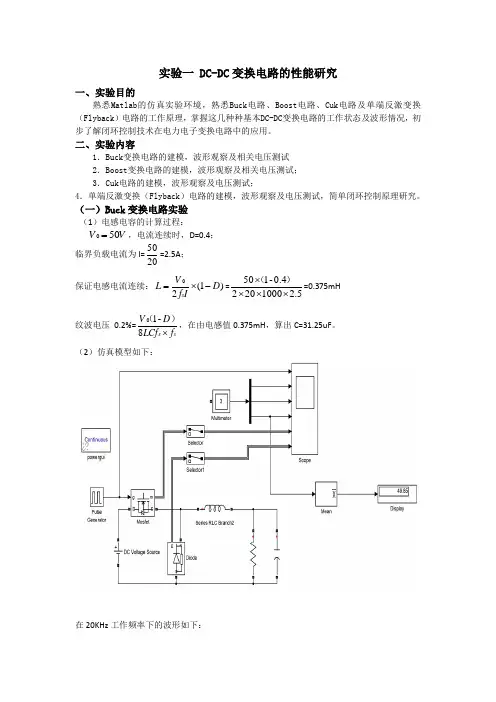

实验一 DC-DC变换电路的性能研究
一、实验目的
熟悉Matlab的仿真实验环境，熟悉Buck电路、Boost电路、Cuk电路及单端反激变换（Flyback）电路的工作原理，掌握这几种种基本DC-DC变换电路的工作状态及波形情况，初步了解闭环控制技术在电力电子变换电路中的应用。
二、实验内容
1．Buck变换电路的建模，波形观察及相关电压测试
2．Boost变换电路的建模，波形观察及相关电压测试；
3．Cuk电路的建模，波形观察及电压测试；
4．单端反激变换（Flyback）电路的建模，波形观察及电压测试，简单闭环控制原理研究。
（一）Buck变换电路实验
（1）电感电容的计算过程：
VV500，电流连续时，D=0.4；
临界负载电流为I=2050=2.5A；
保证电感电流连续：)1(20DIfVLs=5.210002024.0-150）（=0.375mH
纹波电压 0.2%=ssfLCfDV8-10）（，在由电感值0.375mH，算出C=31.25uF。
（2）仿真模型如下：
在20KHz工作频率下的波形如下： 示波器显示的六个波形依次为：MOSFET的门极电压、流过电阻两端的电流、电感电流、输出电压、MOSFET电流及续流二极管电流的波形。
在50KHz工作频率下的波形如下：
示波器显示的六个波形一次为：MOSFET的门极电压、流过电阻两端的电流、电感电流、输出电压、MOSFET电流及续流二极管电流的波形；
建立仿真模型如下：
（3）输出电压的平均值显示在仿真图上，分别为49.85,49.33；
（4）提高开关频率，临界负载电流变小，电感电流更容易连续，输出电压的脉动减小，使得输出波形应更稳定。
（二）Boost变换电路实验
（1）电感电容的计算过程：
升压比M=SVV0=D11,0V=15V,SV=6V,解得D=60%；
纹波电压0.2%=scffD，cfRC1,sf=40KHz,求得L=12uH,C=750uf。
实验题目：MPD-15实验设备《电力电子技术》
班级 ：自动化1405
姓名 ：KZY
学号 ：0901140450X
指导老师：XXX
实验一、三相脉冲移相触发电路
1. 实验目的：熟悉了解集成触发电路的工作原理、双脉冲形成过程及掌握集成触发电路的应用。
2. 实验内容：集成触发电路的调试及各点波形的观察与分析。
3. 实验设备：YB4320A型双线示波器一台；万用表一块；MPD-15实验设备中“模拟量可逆调速系统”控制大板中的“脉冲触发单元”。
4. 实验接线：见图1
图1
该实验接好三根线：即SZ与SZ1，GZ与GND，UGD与UCT连接好就行了。
5. 实验步骤：
（1） 将实验台左下方的三相电源总开关QF1合上；（其它开关和按钮不要动）
（2） 将模拟挂箱上左边的电源开关拨至“通”位置，此时控制箱便接入了工作电源和三相交流同步电源Usa Usb Usc (注：Usa Usb Usc 与主回路电压： UA16 UB16
UC16 相位一致)。
（3） 将模拟挂箱上正组脉冲开关拨至“通”位置，此时正组脉冲便接至了正组晶闸管。
（4） 用示波器观察 Usa Usb Usc 孔的相序是否正确，相位是否依次相差120°（注：用示波器的公共端接GND孔，其它两信号探头分别依次检查三个同步信号）。
（5） 触发器锯齿波斜率的整定
（6） 触发器相位特性整定： Uct（v） +Uctm Uct=0V -Uctm
α角度 脉冲刚消失 30° 60° 90° 120° 150° 脉冲刚消失
实验二 三相桥式整流电路的研究
一、实验目的
1、 熟悉三相桥式整流电路的组成、研究及其工作原理。
2、 研究该电路在不同负载（R、R+L、R+L+VDR）下的工作情况，波形及其特性。
3、 掌握晶体管整流电路的试验方法。
二、实验设备
1、YB4320A型双线示波器 一台
2、万用表
