数控切割下料误差产生的原因及应对策略

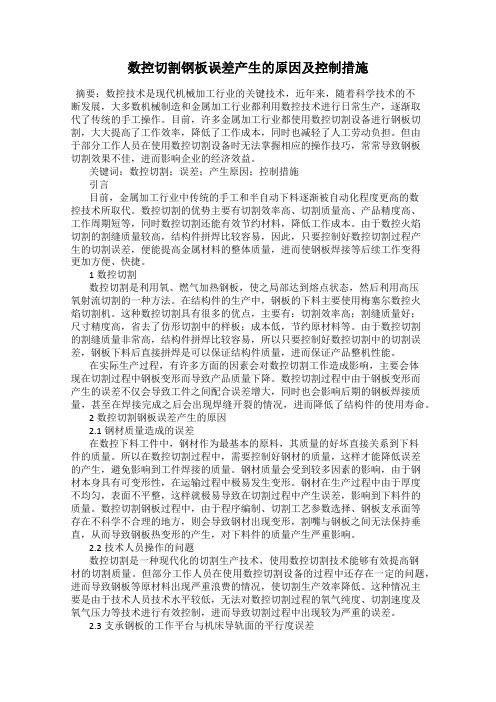

数控切割钢板误差产生的原因及控制措施摘要：数控技术是现代机械加工行业的关键技术，近年来，随着科学技术的不断发展，大多数机械制造和金属加工行业都利用数控技术进行日常生产，逐渐取代了传统的手工操作。

目前，许多金属加工行业都使用数控切割设备进行钢板切割，大大提高了工作效率，降低了工作成本，同时也减轻了人工劳动负担。

但由于部分工作人员在使用数控切割设备时无法掌握相应的操作技巧，常常导致钢板切割效果不佳，进而影响企业的经济效益。

关键词：数控切割；误差；产生原因；控制措施引言目前，金属加工行业中传统的手工和半自动下料逐渐被自动化程度更高的数控技术所取代。

数控切割的优势主要有切割效率高、切割质量高、产品精度高、工作周期短等，同时数控切割还能有效节约材料，降低工作成本。

由于数控火焰切割的割缝质量较高，结构件拼焊比较容易，因此，只要控制好数控切割过程产生的切割误差，便能提高金属材料的整体质量，进而使钢板焊接等后续工作变得更加方便、快捷。

1数控切割数控切割是利用氧、燃气加热钢板，使之局部达到熔点状态，然后利用高压氧射流切割的一种方法。

在结构件的生产中，钢板的下料主要使用梅塞尔数控火焰切割机。

这种数控切割具有很多的优点，主要有：切割效率高；割缝质量好；尺寸精度高，省去了仿形切割中的样板；成本低，节约原材料等。

由于数控切割的割缝质量非常高，结构件拼焊比较容易，所以只要控制好数控切割中的切割误差，钢板下料后直接拼焊是可以保证结构件质量，进而保证产品整机性能。

在实际生产过程，有许多方面的因素会对数控切割工作造成影响，主要会体现在切割过程中钢板变形而导致产品质量下降。

数控切割过程中由于钢板变形而产生的误差不仅会导致工件之间配合误差增大，同时也会影响后期的钢板焊接质量，甚至在焊接完成之后会出现焊缝开裂的情况，进而降低了结构件的使用寿命。

2数控切割钢板误差产生的原因2.1钢材质量造成的误差在数控下料工件中，钢材作为最基本的原料，其质量的好坏直接关系到下料件的质量。

数控加工误差的原因及采取的措施（一）当用试切法对刀时，对刀误差主要来源于试切工件之后的测量误差和操作过程中目测产生的误差（二）当使用对刀仪对刀镜对刀和自动对刀时，误差主要未源于仪器的制造安装和测量误差，另外使用仪器的技巧欠佳也会造成误差（三）测量刀具时是在静态下进行的，而加工过程是动态的，同时要受到切削力和振动外力的影响，使得加工出来的尺寸和预调尺寸不全都此项误差的大小打算于刀具的质量和动态刚度（四）在对刀过程中，大多时候要执行机床回参考点的操作，在此过程中可能会发生零点漂移而导致回零误差，从而产生对刀误差（五）机床内部都有测量装置，最小度量单位的大小也与误差有关一般说来，最小度量单位大的测装置其误差就大，最小度量单位小的测量装置其误差就小减小对刀误差的主要措施有：（一）当用试切法对刀时，操作要细心对刀后还要依据刀具所加工零件的实际尺寸和编程尺寸之间的误差来修正刀具补偿值，还要考虑机床重复定位精度对对刀精度的影响以及刀位点的安装高度对对刀精度的影响（二）当使用仪器对刀时，要留意仪器的制造安装和测量精度要把握使用仪器的正确方法（三）选择刀具时要留意刀具的质量和动态刚度（四）定期检查数控机床零点漂移状况，留意准时调整机床通过采纳试切法与近似定值法法对零件进行加工,每种方法均加工五个零件分别测量其轴向尺寸与其中一个径向尺寸，求尺寸偏差肯定值的平均值，平均值大的那一组工件说明其对刀误差较大假如零件的轴向尺寸精度要求高的话，不要用手动测量的试切对刀，由于测量时的人为误差难以避开，可用系统自动测量的那种试切对刀方法，不过也要看系统测量精度是否与需要保证的尺寸精度假如零件的径向尺寸要求较高，尽量不要用近似定值法对刀，此对刀方法很难保证刀剪精确的对准工件旋转中心不过这种方法对刀零件的轴向尺寸不会有太大的误差，由于对刀时的轴向尺寸是系统自动测量的，避开了人为误差的介入。

数控机床加工误差原因及对策分析数控机床是当今制造业的主要设备之一。

数控机床生产效率高，运行速度快，加工精度高，成品质量好，成本相对较低。

但是，在实际生产过程中，经常会出现加工误差，影响生产效率和成品质量。

因此，分析数控机床加工误差原因并寻找对策是很必要的。

本文将探讨数控机床加工误差的原因，以及如何通过改进措施来减少误差的发生。

一、误差的种类数控机床加工误差通常包括以下几种：1.轨迹误差。

轨迹误差是指数控机床加工时导致实际加工轨迹与期望轨迹之间的误差。

2.定位误差。

定位误差是指数控机床在加工中出现的位置偏差。

定位误差可能由机床本身、工件、刀具等方面的原因引起。

3.回转误差。

回转误差是指数控机床在进行旋转加工时出现的偏差。

回转误差通常由转台本身、传动系统和工件等原因引起。

4.表面误差。

表面误差是指数控机床加工表面的粗糙度、平整度、垂直度和平行度等参数上的误差。

二、误差产生的原因1.机床本身的精度。

数控机床的精度与质量直接相关，是影响加工质量的最重要因素。

如果机床本身的精度不高，则会直接导致加工误差的发生。

2.工具刃磨质量。

如果刀具的刃磨质量不好，切屑排出不畅等问题，也容易引起加工误差。

3.刀具稳定性。

刀具的稳定性是指在加工过程中刀具的稳定性，如果刀具不稳定，则极易引起加工误差的发生。

4.机床几何精度调整。

机床几何精度调整直接影响加工误差发生的概率，如果机床几何精度调整不当，则会引起加工误差的出现。

5.机床零部件磨损。

随着机床的使用，部件常会出现磨损，进而影响加工精度。

三、解决方案1.提高加工前的加工过程控制。

在加工前加强对加工过程的控制，可通过模具设计等预处理阶段减少误差出现的可能性。

2.注意刀具选择。

选择质量高的刀具，并保持刀具在加工过程中的稳定性。

3.指导及培训操作人员。

操作人员要具备相应的知识和技能，遵循正确的加工流程，熟练使用数控机床，能够及时发现和解决数控机床加工过程中的问题。

4.定期机床保养。

数控加工产生误差的根源及解决方案数控加工是利用数控技术通过控制机床和刀具相对运动的方式，对工件进行加工的一种工艺。

虽然数控加工相对手工加工来说具有高精度、高效率、高一致性等优点，但是由于一些原因还是会在实际应用中产生一些误差，下面我们对数控加工误差的根源及解决方案进行详细介绍。

一、误差产生的根源1.机床本身问题机床是数控加工的基础，如果机床本身精度不高，则会直接影响到加工的精度。

例如机床的重复定位精度、圆度等问题都会导致数控加工中的误差。

2.编程和操作问题编程和操作的问题也是数控加工中产生误差的重要原因。

编写的程序是否符合实际加工的要求、操作人员能否正确的操作数控设备、调整数控设备的参数等都会影响加工的精度。

3.工件材料和加工工艺工件的材料和加工工艺也是数控加工中产生误差的原因之一。

因为不同的材料及加工工艺的选用，需要有不同的加工参数设置，否则加工出来的零件尺寸不稳定，而且不同的材料具有不同的热膨胀系数，会使得加工出来的工件产生偏差。

二、误差的解决方案1.提高机床精度如何提高机床精度呢？首先我们要选用性能稳定、精度高的数控机床。

同时，在加工过程中要注意定期检查机床的重复定位精度、圆形度等指标，及时进行维护和保养。

2.优化编程和操作流程软件程序的编写和操作过程是决定加工精度的重要环节之一，因此编写程序时要结合实际加工要求，同时要对操作流程进行规范化和标准化，让操作流程尽量简单，便于操作人员进行操作。

3.优化材料和加工工艺合理选用材料及加工工艺，是提高精度的重要环节之一，因此选择合适的加工工艺的同时，要注意材料的热膨胀系数等性质，以此来保证加工出来的工件符合设计要求。

总之，数控加工误差的根源较多，但只要我们能够从机器、人员和程序三个方面入手，针对性的进行优化，加工精度是能够得到不断提高的。

数控切割下料误差产生的原因及应对策略作者：孟晓宇来源：《科学导报·科学工程与电力》2019年第17期【摘 ;要】随着我国经济的发展，各行各业都迎来了发展的浪潮，数控行业也不例外。

数控行业离不开切割的过程，而在切割过程中产生一定的小料误差是在所难免的，但是误差终归可以得到有效控制。

基于此，本文主要对数控切割下料误差的产生原因进行了探究，同时针对问题给出了一系列可行的建议和措施，希望为数控行业的切割过程误差的降低带来一定的帮助。

【关键词】数控切割;下料误差;产生原因;应对策略引言数控切割过程对精度的要求比较高，然而在实际进行切割的过程中，往往会伴随着误差的出现，这也在一定程度上影响着切割的精度，所提，为了为切割精度提供一定的保障，那么我们有必要采取一定的措施来尽可能降低误差，来保证切割结构的性能以及相关企业的效益。

基于此种情况，本文主要对数控切割过程中存在下料误差的原因进行了分析，对相应的应对策略进行了分析深入探究，希望可以提供一定的参考。

1.下料误差产生的主要原因1.1原材料问题所谓原材料问题也就是指刚才在运输、存储等过程中存在不规范的操作致使钢材发生了不可逆转的变形，这种变化会直接影响到切割的精度以及结构外观等。

若是钢材本身就存在一定的变形，那么在下料过程中也忽略了这些变形，那么在卷制时刚才很可能发生堆压，最终造成切割的误差产生。

对于单张钢板来说，这可能時比较微小的误差，但是累加到数百张甚至上千张钢板时，误差就是非常大的。

同时钢板表层往往镀有一定的抗氧化层，这会对切割过程形成一定程度上的阻挠，容易造成切割误差，影响材料精度。

1.2设备问题1.2.1机床导轨不平整机床导轨在材料切割过程中发挥着巨大的作用，当然导轨的平整性误差也直接决定着材料的切割误差。

若是机床的导轨存在直线上的误差，那么可能会对制作仪器的左右移动造成阻碍，直接对横向或者纵向切割的直线度造成影响，若是机床导轨存在平面性的误差，那么这可能引起切割设备与钢板之间的相对移动，从而造成切割距离不均，宽度不一的情况出现。

数控加工产生误差的根源及解决方案数控加工是一种高精度的金属加工方法，利用计算机控制的精密设备进行金属材料的切削和加工。

但是即使使用数控加工，仍然会产生一定的误差。

这些误差的产生主要与数控系统、机床、刀具以及加工环境等因素有关。

为了解决这些误差，需要从源头控制、精度校准、工艺优化等方面入手。

下面详细介绍数控加工产生误差的根源及解决方案。

一、数控系统引起的误差：1. 数控系统内部误差：数控系统内部误差是指控制器和伺服系统的误差。

在日常使用中，数控系统会出现一些误差，主要是由于控制器的精度、伺服系统的响应速度、传感器的精度等方面引起的。

解决这些误差的方法主要有：及时进行维护和保养，更新升级数控系统软件，提高系统的稳定性和精度。

2. 机床误差：机床误差是指机床本身的精度和稳定性问题，如机床导轨磨损、轴承松动等。

解决机床误差的方法主要有：定期进行机床维护，及时更换磨损的机床部件，提高机床的整体刚性和精度。

二、加工误差的根源及解决方案：1. 刀具误差：刀具的质量和磨损程度直接影响加工精度。

刀具的质量差、磨损过度等都会导致加工误差的产生。

解决刀具误差的方法主要有：选用质量好的刀具，定期检查和更换磨损的刀具，确保刀具与工件的匹配度。

2. 加工工艺误差：加工工艺参数的不合理设置也会导致加工误差的产生。

例如，进给速度、切削速度、切削深度等参数的选择不当会引起加工误差。

解决加工工艺误差的方法主要有：制定科学合理的加工工艺参数，根据具体情况调整切削速度和进给速度，并设定合理的切削深度。

3. 加工环境误差：加工环境的温度和湿度等因素也会对加工误差产生一定的影响。

例如，温度过高会导致机床热变形，湿度过大会导致机床表面生锈，都会影响加工的精度。

解决加工环境误差的方法主要有：合理调节加工环境的温度和湿度，保持机床的干燥和清洁，定期进行维护和检查。

综上所述，数控加工误差的产生主要与数控系统、机床、刀具以及加工环境等因素有关。

为了解决这些误差，需要从源头控制、精度校准、工艺优化等方面入手。

2023年数控加工产生误差的根源及解决方案引言随着制造业的快速发展，数控加工技术在各个行业中得到广泛应用。

而在2023年，数控加工产生误差依旧是制造业中存在的一个问题。

本文将分析2023年数控加工产生误差的根源，并提出解决方案，以期提高数控加工的精度和效率。

一、误差根源分析1. 设备精度不足数控加工设备的精度直接影响着加工产品的质量。

设备本身的制造精度和使用寿命是产生误差的重要因素，设备老化、磨损会导致误差的逐渐积累。

不适当的设备维护和保养，也会导致设备精度的下降。

2. 刀具磨损刀具是数控加工过程中最常用的工具，其磨损会直接影响加工精度。

刀具的耐磨性和稳定性是保证加工精度的关键。

但在实际加工过程中，由于刀具的质量问题、刀具的选择和更换不科学等原因，刀具磨损的情况较为普遍。

3. 温度变化数控加工设备在加工过程中会产生大量的热量，温度的变化会导致设备和工件的膨胀，从而引起误差。

特别是对于长时间连续加工的工件而言，温度变化对误差的影响更为严重。

而在加工环境的控制方面，存在着一些技术和设备的局限性。

4. 加工力的不均匀分布加工力的不均匀分布是导致数控加工误差的一个关键问题。

由于材料的特性和工艺的限制，加工力在加工过程中往往是不均匀的。

如果不能有效控制加工力的分布，会导致工件变型甚至破裂。

二、解决方案1. 提高设备的精度为减小设备误差，需要加强对数控加工设备制造过程的质量控制。

加强设备的研发和制造技术，提高设备的精度和稳定性。

同时，加强设备的维护和保养，定期检查设备的各项性能，及时更换老化和磨损的零部件。

2. 积极改进刀具磨损问题刀具的选择和更换要科学合理，根据加工要求来选用合适的刀具，尽量避免使用低质量的刀具。

定期检查和更换磨损严重的刀具，注意刀具的冷却和润滑，提高刀具的耐磨性和稳定性。

3. 控制加工温度加强对加工环境的控制，采取有效的降温措施，如增加冷却液的供应和降低机床的热量排出。

同时，可以采用降低加工温度的工艺措施，如提高切削速度、降低进给量等来减少热源对工件的影响。

数控切割机产生误差的原因有哪些任何数控切割设备切割出来的产品都会有误差，只不过误差的大小不同，数控火焰切割机机和等离子切割机的误差不同，数控火焰切割机的误差是人工可以控制的。

利用数控火焰切割机时可以请专业的老师傅把火调节好一点，把钢板表面的污垢清理干净，切割时做到一次成型，尽量不要反复重复切割，等离子切割的精度和自身的电源功率大小有直接的关系。

影响数控火焰切割机的质量，分析造成其切割产生尺寸误差的因素主要有下面四点：
1、由于数控火焰切割机速度慢，预热时间长，钢板吸收过多热量会发生热变形，可根据零件形状和经验在编制数控切割机程序时加以措施解决。

2、若板件平整度状态不好，切割后易造成尺寸发生变化;
3、在切割工程中，材料内应力会随着材料的去除，局部内应力释放，重新分布，会导致钢板位移和变形，引起切割尺寸超差。

4、对于长宽较大的长条行零件，采用公共边切割，先切长边，钢板冷却后再切短头的方法。

本文来源：数控切割机/。

数控等离子切割下料质量影响因素与控制措施摘要:近年来,科学技术的发展推动了数控技术的不断更新。

在此背景下,传统的手工切割钢板也被数控机床所取代,开始采用更先进的切割技术。

钢板下料过程中,传统的手动数控机床在不断改进的同时,不可避免地会产生大量的误差。

因此,在优化数控机床的工件精度时,最好对数控加工过程进行分析和加工。

这样,数控机床才能最大限度地发挥数控切割的优势,节省人力物力,最大限度地减少数控切割误差。

关键词:数控切割；误差产生；原因；优化策略数控切割不仅要求精度高,而且要求实用的操作技术。

要达到这个水平,技术操作人员自然需要有丰富的技术经验。

如果没有这样的操作技术,在实际的操作过程中难免会出现一定的错误。

因此,在保证数控切割精度的基础上,应该采取更多的措施来减少误差。

一、数控等离子切割下料质量影响因素(一)钢材质量引起的误差在数控切割过程中,许多原材料往往是影响钢材质量的重要因素。

如果在切削过程中忽略钢材的质量,将不可避免地产生误差。

这种方式不仅会影响工件的焊接,还会影响数控切割的速度。

而且钢材本身具有变形特性,在运输过程中必然会受到影响,最终改变钢材本身的变形程度。

在钢材生产过程中,如果不能保证钢材的平整度和质量,那么在切割过程中会影响更多的下料件,从而造成更多的错误。

此外,钢材在变形时会产生热量,因此在数据切割时不可避免地会导致钢材倾斜,最终会产生严重的扭曲变形。

(二)技术人员操作中出现的问题1)数控切割需要优质高效的切割方法,而高效的切割方法需要熟练的操作人员。

切割过程中不可避免地会发生严重事故,导致切割面倾斜、钢材变形等现象。

产生问题的原因与氧气纯度、切割速度、氧气压力等各种因素密切相关此。

此外,数控切割不仅需要加载数控程序,还需要数控程序编程方法中的切割误差,这将影响整个数控切割的结果。

正因如此,数控切割技术人员的专业问题应该得到更多的重视,否则会导致更严重的数控错误。

2)除现场技术人员操作出现的失误以外，套料人员选择合理的套料方式也至关重要。

关于数控加工的误差分析及应对措施xx年xx月xx日•数控加工误差概述•数控加工误差分析•数控加工误差应对措施目录•数控加工误差控制案例分析•总结与展望01数控加工误差概述数控加工误差是指工件在数控加工过程中产生的尺寸、形状、表面质量等参数与理想状态下的工件参数之间的偏差。

数控加工误差包括机床、刀具、夹具、工件、切削液等多个因素的影响，这些因素相互作用，导致加工误差的产生。

由于工件或刀具的位置不准确，导致加工出的工件与理想状态下的工件参数之间的偏差。

定位误差由于机床、刀具、夹具等设备的制造、安装、调整不当，导致加工出的工件与理想状态下的工件参数之间的偏差。

几何误差由于切削过程中切削力的大小、方向、作用点等因素发生变化，导致加工出的工件与理想状态下的工件参数之间的偏差。

切削力误差由于机床、工件、刀具等在切削过程中产生的热量变化，导致加工出的工件与理想状态下的工件参数之间的偏差。

热误差1 2 3数控加工误差会导致工件的尺寸、形状、表面质量等参数与理想状态下的工件参数存在偏差，从而影响加工精度。

加工精度下降由于数控加工误差的存在，可能导致工件在装配、使用过程中出现故障，影响产品的整体性能和寿命。

产品质量下降为了控制数控加工误差，需要进行反复的调试和修正，增加了生产周期和成本。

生产效率降低02数控加工误差分析编程误差数控编程过程中，由于计算方法或近似处理等原因，导致加工路径与实际路径存在偏差，从而产生误差。

工件误差工件本身存在形状、尺寸等方面的误差，也会对加工精度产生影响。

机床误差机床本身精度不高或长期使用导致磨损，也会对加工精度产生影响。

刀具误差刀具在加工过程中会受到磨损、变形等因素影响，导致加工精度降低。

误差产生的原因分析03尺寸误差加工过程中，由于刀具磨损、温度变化等因素影响，导致加工出的工件尺寸与设计要求存在偏差。

误差对加工精度的影响01位置误差加工过程中，刀具与工件之间的相对位置不准确，导致加工出的工件形状、尺寸与设计要求存在偏差。
