变频器故障诊断与维修技术研究

变频器ce10故障诊断和维修变频器（Variable Frequency Drive）是一种用于调节电机转速和输出功率的设备。

在工业生产中，变频器起着至关重要的作用，但在使用过程中可能会遇到故障。

本文将为您介绍变频器CE10的故障诊断和维修方法，希望能帮助您解决问题。

首先，我们需要了解变频器CE10的基本原理和组成部分。

变频器由电源模块、逆变器模块、控制模块和输出过滤器等组成。

当变频器出现故障时，首先需要检查电源是否正常供电，并检查控制信号是否正确。

一、故障诊断1. 变频器无法启动或无输出功率可能原因：- 电源故障：检查电源输入是否正常，排除电源问题。

- 控制信号错误：检查控制信号是否准确传递给变频器。

解决方法：- 检查电源电压，确保电源稳定。

- 检查控制信号线路，确认信号传递正确。

2. 变频器输出频率不稳定或跳跃可能原因：- 控制信号干扰：检查控制信号线路是否受到干扰。

- 逆变器模块故障：逆变器电容或电阻出现故障。

解决方法：- 重新布置控制信号线路，避免电磁干扰。

- 检查逆变器模块的电容和电阻，如有损坏，及时更换。

3. 变频器过热或冷却不良可能原因：- 散热器堵塞：检查散热器是否有堵塞物。

- 风扇故障：检查冷却风扇是否正常运转。

解决方法：- 清洁散热器，确保冷却效果良好。

- 检查风扇的电源接线，并确保风扇正常运转。

二、维修方法1. 更换电源模块：若变频器无法启动或无输出功率，可能是电源模块故障。

在更换电源模块前，请确保断开电源并使用绝缘手套等安全设备。

2. 更换逆变器模块：当变频器输出频率不稳定或跳跃，且控制信号线路无问题时，可以考虑更换逆变器模块。

在更换模块前，请确保断开电源，并仔细阅读产品手册和操作指南，按照操作步骤进行。

3. 散热器维护：如果变频器过热或冷却不良，可以定期清洁散热器，并确保冷却风扇正常运转。

如风扇故障，请更换故障风扇，并检查电源接线是否正确。

总结：变频器CE10的故障诊断和维修是一项复杂的工作，需要对设备有一定的了解和经验。

ABB变频器常见故障与维修分析摘要： ABB变频器被广泛应用在电厂、化工、造纸与冶炼领域，对切实保障电力资源运行效率具有重要意义。

相较于普通变频器而言， ABB变频器的稳定性能强，选件功能丰富，能够灵活应用程序环境，具有良好的力矩特征。

由于ABB变频器的引进时间较短，在实际应用过程中依然存在一定故障问题亟待解决。

本文就针对此，首先概述 ABB变频器应用现状，提出ABB变频器常见故障问题，制定 ABB变频器维修方案与维修管控对策，以期为相关工作人员提供理论性帮助。

关键词：ABB变频器；常见故障；维修分析前言：相较于发达国家而言，我国ABB变频器的引进时间较短，但应用期间所取得的成效却极为显著。

具有DTC控制方式的 ABB变频器运行时的稳定可靠性强，实际应用灵活，应用功能更加显著。

受到生产环境、操作水平等因素影响，现阶段ABB变频器在实际运行过程中会存在一定故障问题，需要管理部门结合AABB变频器应用要求，制定出专项可行的故障维修及预防方案。

1、概述ABB变频器现阶段ABB变频器衍生出了多种类型，不同种类变频器的运行功能不同，内部结构存在一定差异[1]。

具体来说， ABB公司针对不同行业开发出了多个宏程序，如造纸机械主从宏、纺织机械摆频宏、恒压供水上的PFC宏等，满足了各个行业的变频器要求，结合不同层次客户群， ABB公司又推出了具备磁通矢量控制功能的变频器，实际运行期间的经济效益更为显著。

2、ABB变频器常见故障问题通过分析ABB变频器的实际应用经历，发现变频器的开关电源经常出现故障问题。

部分变频器开关电源使用了波形发生器集成块，会受工作电压突变的影响出现开关电源出现损坏问题，一定程度影响到了变频器全寿命运行周期。

同时， ABB变频器的整流桥也经常会出现损坏的情况。

为节省变频器生产及应用期间的成本，变频器内部使用了紧凑的三项全桥整流器，体积及带载电流量较小，实际散热量差，因此在使用一段时间后会出现损坏情况。

高压变频器单元模块的故障和维修方法高压变频器单元模块的故障和维修方法一、引言在现代工业领域，高压变频器单元模块是一种常见的电力电子设备，用于控制和调节电动机的转速和运行状态。

然而，由于复杂的电路和高功率负载，高压变频器单元模块存在故障的风险。

本文旨在对高压变频器单元模块的故障类型、原因以及相应的维修方法进行全面评估，以帮助读者更深入地了解和解决这些问题。

二、常见故障类型及原因1. 电源故障：高压变频器单元模块需要稳定的电源供应才能正常运行。

常见的电源故障包括电源过压、欠压、不平衡等，这些问题可能导致电路电压异常，进而影响变频器模块的正常工作。

2. 散热问题：高压变频器单元模块的工作会产生大量的热量，若散热不良，可能导致芯片温度过高，进而影响系统的稳定性和寿命。

3. 控制电路故障：变频器单元模块中的控制电路是关键的部分，它负责对输入信号进行采集和处理，并输出相应的控制信号。

控制电路故障可能导致输出波形不稳定、闪烁等问题。

4. 故障保护功能：高压变频器单元模块通常具备过压、过流、过热等保护功能。

然而，这些保护功能本身也可能出现故障，导致误报故障，减弱了对真实故障的保护。

三、故障维修方法1. 检查电源：首先需要检查电源供应，确保电源工作稳定，并符合变频器单元模块的额定功率和电压范围。

如果发现电源问题，应及时修复或更换电源。

2. 散热处理：要确保变频器单元模块的散热正常，可以通过清洁散热风扇、检查散热风道、增加散热片等方式来提高散热效果。

当温度过高时，应及时停机并进行冷却，以防止损坏。

3. 检查控制电路：对于控制电路故障，可以通过检查电路连接、更换损坏的元件、重新校准电路参数等方式来解决。

使用专业的测试仪器可以帮助定位和诊断问题。

4. 保护功能故障处理：当保护功能出现故障时，可以参考变频器单元模块的用户手册，检查保护功能的设置和参数。

如果需要，可以重置保护功能或恢复出厂设置。

四、个人观点和理解作为一名高压变频器单元模块的维修人员，我认为故障排除的关键在于全面的故障诊断和维修方法的熟练掌握。

变频器故障诊断与维修_变频器常见故障维修_变频器故障处理方法变频器常见故障维修_变频器故障处理方法一、参数设置类故障常用变频器在使用中，是否能满足传动系统的要求，变频器的参数设置非常重要，如果参数设置不正确，会导致变频器不能正常工作。

1、参数设置常用变频器，一般出厂时，厂家对每一个参数都有一个默认值，这些参数叫工厂值。

在这些参数值的情况下，用户能以面板操作方式正常运行的，但以面板操作并不满足大多数传动系统的要求。

所以，用户在正确使用变频器之前，要对变频器参数时从以下几个方面进行：（1）确认电机参数，变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。

（2）变频器采取的控制方式，即速度控制、转距控制、PID控制或其他方式。

采取控制方式后，一般要根据控制精度，需要进行静态或动态辨识。

（3）设定变频器的启动方式，一般变频器在出厂时设定从面板启动，用户可以根据实际情况选择启动方式，可以用面板、外部端子、通讯方式等几种。

（4）给定信号的选择，一般变频器的频率给定也可以有多种方式，面板给定、外部给定、外部电压或电流给定、通讯方式给定，当然对于变频器的频率给定也可以是这几种方式的一种或几种方式之和。

正确设置以上参数之后，变频器基本上能正常工作，如要获得更好的控制效果则只能根据实际情况修改相关参数。

2、参数设置类故障的处理一旦发生了参数设置类故障后，变频器都不能正常运行，一般可根据说明书进行修改参数。

如果以上不行，最好是能够把所有参数恢复出厂值，然后按上述步骤重新设置，对于每一个公司的变频器其参数恢复方式也不相同。

二、过压类故障变频器的过电压集中表现在直流母线的支流电压上。

正常情况下，变频器。

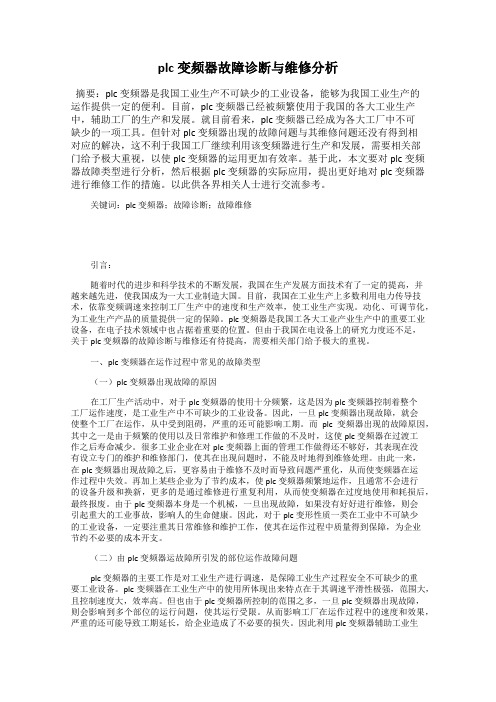

plc变频器故障诊断与维修分析摘要：plc变频器是我国工业生产不可缺少的工业设备，能够为我国工业生产的运作提供一定的便利。

目前，plc变频器已经被频繁使用于我国的各大工业生产中，辅助工厂的生产和发展。

就目前看来，plc变频器已经成为各大工厂中不可缺少的一项工具。

但针对plc变频器出现的故障问题与其维修问题还没有得到相对应的解决，这不利于我国工厂继续利用该变频器进行生产和发展，需要相关部门给予极大重视，以使plc变频器的运用更加有效率。

基于此，本文要对plc变频器故障类型进行分析，然后根据plc变频器的实际应用，提出更好地对plc变频器进行维修工作的措施。

以此供各界相关人士进行交流参考。

关键词：plc变频器；故障诊断；故障维修引言：随着时代的进步和科学技术的不断发展，我国在生产发展方面技术有了一定的提高，并越来越先进，使我国成为一大工业制造大国。

目前，我国在工业生产上多数利用电力传导技术，依靠变频调速来控制工厂生产中的速度和生产效率，使工业生产实现。

动化、可调节化，为工业生产产品的质量提供一定的保障。

plc变频器是我国工各大工业产业生产中的重要工业设备，在电子技术领域中也占据着重要的位置。

但由于我国在电设备上的研究力度还不足，关于plc变频器的故障诊断与维修还有待提高，需要相关部门给予极大的重视。

一、plc变频器在运作过程中常见的故障类型（一）plc变频器出现故障的原因在工厂生产活动中，对于plc变频器的使用十分频繁，这是因为plc变频器控制着整个工厂运作速度，是工业生产中不可缺少的工业设备。

因此，一旦plc变频器出现故障，就会使整个工厂在运作，从中受到阻碍，严重的还可能影响工期。

而plc变频器出现的故障原因，其中之一是由于频繁的使用以及日常维护和修理工作做的不及时，这使plc变频器在过渡工作之后寿命减少。

很多工业企业在对plc变频器上面的管理工作做得还不够好，其表现在没有设立专门的维护和维修部门，使其在出现问题时，不能及时地得到维修处理。

变频器故障诊断与维修变频器相关维修知识一、静态测试1、测试整流电路找下结果，可以判定电路已出现异常，A.到变频器内部直流电源的P端和N 端，将万用表调到电阻某10档，红表棒接到P,黑表棒分别依到R、S、T，正常时有几十欧的阻值，且基本平衡。

相反将黑表棒接到P端，红表棒依次接到R、S、T，有一个接近于无穷大的阻值。

将红表棒接到N端，重复以上步骤，都应得到相同结果。

如果有以阻值三相不平衡，说明整流桥有故障.B.红表棒接P端时，电阻无穷大，可以断定整流桥故障或启动电阻出现故障。

2、测试逆变电路将红表棒接到P端，黑表棒分别接U、V、W上，应该有几十欧的阻值，且各相阻值基本相同，反相应该为无穷大。

将黑表棒N端，重复以上步骤应得到相同结果，否则可确定逆变模块有故障。

二、动态测试在静态测试结果正常以后，才可进行动态测试，即上电试机。

在上电前后必须注意以下几点：1、上电之前，须确认输入电压是否有误，将380V电源接入220V级变频器之中会出现炸机（炸电容、压敏电阻、模块等）；2、检查变频器各接插口是否已正确连接，连接是否有松动，连接异常有时可能会导致变频器出现故障，严重时会出炸机等情况；3、上电后检测故障显示内容，并初步断定故障及原因；4、如未显示故障，首先检查参数是否有异常，并将参数复归后，在空载（不接电机）情况下启动变频器，并测试U、V、亚三相输出电压值。

如出现缺相、三相不平衡等情况，则模块或驱动板等有故障；5、在输出电压正常（无缺相、三相平衡）的情况下，负载测试，尽量是满负载测试。

变频器故障判断1、整流模块损坏通常是由于电网电压或内部短路引起。

在排除内部短路情况下，更换整流桥。

在现场处理故障时，应重点检查用户电网情况，如电网电压，有无电焊机等对电网有污染的设备等。

2、逆变模块损坏通常是由于电机或电缆损坏及驱动电路故障引起。

在修复驱动电路之后，测驱动波形良好状态下，更换模块。

在现场服务中更换驱动板之后，须注意检查马达及连接电缆。

变频器通电无反应故障检查维修变频器通电后没有反应的检查方法一、首先检查一下电源开关通电方面是不是出现了问题，如果不确定可以进行一下专业的电源测试，如果是电源问题直接换一个电源开关接线即可！二、如果电源测试正常的，我们再进行一下静态测试。

把万用表调到电阻X1O档，红表棒接到变频器的P端,黑表棒分别依次接到R、S、T,这时候会有大约几十欧的阻值且基本平衡。

当将黑表棒接到P端,红表棒依次接到R、S、T,这时候会有一个接近于无穷大的阻值。

然后将红表棒接到N 端，重复上面的过程，如果结果一样则静态测试正常。

三、如果变频器的静态测试正常,我们再进行一下动态测试即上机测试。

进行空载（不接电机）情况下启动变频器,并测试U、V、W三相输出电压值。

如出现缺相、三相不平衡等情况，则模块或驱动板等有故障在输出电压正常（无缺相、三相平衡）的情况下，带载测试。

测试时最好是满负载测试。

以上操作完成了我们基本就可以确定变频器通电后无反应的具体原因了，这时候再专门的解决问题就可以了。

建议各位朋友上面的步骤都应该有专业的变频器维修人员来处理，以免造成变频器的损伤。

变频器通电无显示故障的原因与解决方法变频器上电无显示原因的故障通常发生在三个模块上：一是接触器；二是变频器的控制面板;三是给控制面板供电的电源模块。

故障检测一：变频器通电的瞬间，正常情况下有接触器吸合的声音，如果没有这种声音，则可能是接触器坏了。

解决方法：更换新的接触器。

故障检测二：如果接触器无问题，则检测电源模块是否有问题，如果变频器高压供电1ED灯亮，说明高压直流供电正常。

检测低压直流供电没有直流电压，这是开关电源不工作的现象。

开关电源电源不工作相当于开关管不工作，检测直流电压没有送过来，则是连接高压直流电端与脉冲变压器初级端之间降压电阻损坏开路，进而导致高压直流电未加到脉冲变压器的初级绕组上。

开关电源无法工作，整个变频器无低压直流供电，出现无显示故障。

解决方法：更换降压电阻。

施耐德变频器ATV71系列维修故障检测及维修方法施耐德变频器ATV71系列是一种常见的工业控制设备，用于控制电机的转速和运行。

然而，在使用过程中，变频器可能会发生故障，导致设备无法正常运行。

本文将详细介绍ATV71系列变频器的维修故障检测方法和维修方法。

一、故障检测1.电源故障：变频器不工作或者没有显示屏的情况下，首先需要检查电源供应是否正常，包括输入电压和电流。

2.过压保护：如果变频器显示过压保护故障，表明输入电压过高。

这可能是由于电网电压异常导致的，需要检查电网电压并根据需要调整变频器参数。

3.低电压保护：如果变频器显示低电压保护故障，表明输入电压过低。

这可能是由于电网电压异常导致的，需要检查电网电压并根据需要调整变频器参数。

4.过负荷保护：如果变频器显示过负荷保护故障，表明负载过大。

首先需要检查负载的电流是否超过变频器的额定电流，如果超过，需要降低负载电流或更换更大功率的变频器。

5.过热保护：如果变频器显示过热保护故障，表明变频器温度过高。

需要检查变频器的通风，确保通风良好，并及时清除散热器上的灰尘和杂物。

6.通讯故障：如果变频器显示通讯故障，需要检查通讯线路是否连接正确，是否有干扰信号干扰。

7.错误代码：ATV71系列变频器还有一些特定的错误代码，比如电机断相、故障锁存、过载故障等，需要查阅相关的故障代码表来进行故障诊断和修复。

二、维修方法1.通风故障：如果变频器散热不良导致过热保护故障，可以检查变频器的通风系统是否正常，并清除散热器上的灰尘和杂物。

如果通风系统无法修复，可以考虑增加散热器或者风扇。

2.电源故障：如果变频器不工作或者没有显示屏，首先需要检查电源供应是否正常。

如果电源供应故障，可以更换电源模块或者修复电源线路。

3.电机故障：如果变频器显示电机断相等故障，需要检查电机的供电线路、接线端子和电机本身，确保正常供电和连接。

4.通讯故障：如果变频器显示通讯故障，首先需要检查通讯线路是否连接正确。

变频器故障诊断与维修_变频器常见故障维修_变频器故障处理方法变频器是一种用于改变电源频率的设备，主要用于调节电动机的转速和输出功率。

在工业生产中，变频器常常用于控制电动机的运转，因此变频器故障会严重影响生产效率。

本文将介绍变频器的常见故障以及相应的处理方法，以帮助读者更好地诊断和维修变频器故障。

一、变频器常见故障1.变频器无法启动：通常是因为控制电路故障、电源故障或电机故障导致。

可以通过检查电源电压、电机线路和控制电路是否正常来确定具体故障原因。

2.变频器输出功率不稳定：可能是因为输出端电源不稳定、电机线路接触不良或者变频器内部故障导致。

此时可以先排除外部因素（如电源电压波动）造成的影响，然后检查电机线路和控制电路的连接是否牢固，最后通过检查变频器内部电路是否损坏来确定故障原因。

3.变频器输出电流异常：常见原因是电机过载、输出功率设置不当或者电机绝缘损坏导致。

此时可以通过检查电机负荷、输出功率设定值和电机绝缘电阻来判断故障原因。

4.变频器过热保护：可能是因为电机负载过大、风扇故障或者变频器内部散热不良导致。

可以通过检查电机负荷、检修风扇和清理变频器内部积尘来解决问题。

5.变频器输出电压异常：常见原因是输入电压不稳定、输出滤波电路故障或者控制电路故障导致。

可以通过检查输入电压波动、检测输出滤波电路和检修控制电路来解决问题。

1.加强检修工作：及时进行定期维护和检修，做好变频器的清洁工作，避免电路板因积尘而导致故障。

2.合理配置变频器：在使用过程中应根据实际需要和负载情况来选择合适的变频器，并设置合理的工作参数，避免因过载和参数设置不当而导致故障。

3.提高变频器的使用环境：变频器应放置在通风良好、温度适宜的环境中，避免过热或过冷引起故障。

4.学习和积累经验：不断学习和积累变频器故障处理的经验，提高自己的故障诊断和处理能力，快速解决变频器故障。

总之，变频器在工业生产中起到了至关重要的作用，其故障可能导致生产效率低下和设备损坏。
