建筑工程制图与识图考试大纲

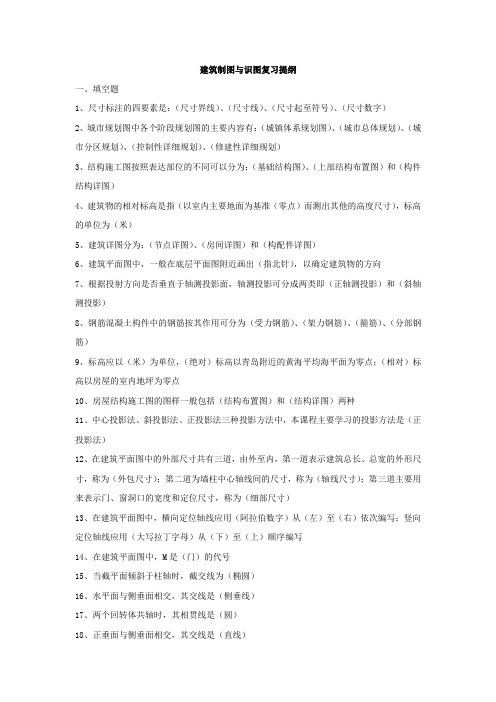

建筑制图与识图复习提纲一、填空题1、尺寸标注的四要素是：（尺寸界线）、（尺寸线）、（尺寸起至符号）、（尺寸数字）2、城市规划图中各个阶段规划图的主要内容有：（城镇体系规划图）、（城市总体规划）、（城市分区规划）、（控制性详细规划）、（修建性详细规划）3、结构施工图按照表达部位的不同可以分为：（基础结构图）、（上部结构布置图）和（构件结构详图）4、建筑物的相对标高是指（以室内主要地面为基准（零点）而测出其他的高度尺寸），标高的单位为（米）5、建筑详图分为：（节点详图）、（房间详图）和（构配件详图）6、建筑平面图中，一般在底层平面图附近画出（指北针），以确定建筑物的方向7、根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即（正轴测投影）和（斜轴测投影）8、钢筋混凝土构件中的钢筋按其作用可分为（受力钢筋）、（架力钢筋）、（箍筋）、（分部钢筋）9、标高应以（米）为单位，（绝对）标高以青岛附近的黄海平均海平面为零点；（相对）标高以房屋的室内地坪为零点10、房屋结构施工图的图样一般包括（结构布置图）和（结构详图）两种11、中心投影法、斜投影法、正投影法三种投影方法中，本课程主要学习的投影方法是（正投影法）12、在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为（外包尺寸）；第二道为墙柱中心轴线间的尺寸，称为（轴线尺寸）；第三道主要用来表示门、窗洞口的宽度和定位尺寸，称为（细部尺寸）13、在建筑平面图中，横向定位轴线应用（阿拉伯数字）从（左）至（右）依次编写；竖向定位轴线应用（大写拉丁字母）从（下）至（上）顺序编写14、在建筑平面图中，M是（门）的代号15、当截平面倾斜于柱轴时，截交线为（椭圆）16、水平面与侧垂面相交，其交线是（侧垂线）17、两个回转体共轴时，其相贯线是（圆）18、正垂面与侧垂面相交，其交线是（直线）二、判断题1、图样比例是指图形与其事物相应要素的线性尺寸之比，1:50表示图上尺寸为1而事物尺寸为50。

《工程制图与识图》课程考试大纲Ⅰ.考试目标与要求《工程制图与识图》课程主要考查学生对工程制图与识图知识的认知程度和运用知识分析问题、解决问题的能力，能达到职业岗位能力的基本要求。

具体要求如下：1.了解层次：要求对某一概念、知识内容，能够准确再认、再现，具有初步识别、辨认事实或正确描述对象的基本特征的能力，即知道“是什么”。

2.理解层次：要求对某一概念、知识内容，在了解基础上，能够深刻领会相关知识、原理、方法，并借此解释、推断、分析现象，辨明正误，即明白“为什么”。

3.掌握层次：要求能够灵活运用相关原理、法则和方法，综合分析、解决实际问题，进行总结论述，与已有技能建立联系，即清楚“怎么办”。

Ⅱ.考试范围与考核要求未标注“*”的内容适合于合格性与等级性考试，标注“*”的内容不作为合格性考试考核范围和要求。

一、制图工具用品及几何制图1.了解常用绘图工具和用品（如三角板、丁字尺、比例尺、圆规等），会正确使用常用绘图工具和用品；2.掌握直线的平行线和垂直线的绘制；掌握直线段的等分；掌握正多边形的绘制。

二、投影知识及应用（一）投影的基本知识1.理解投影的概念，了解投影的分类及工程制图上常用的投影法；2.理解正投影法的基本特性和三面投影图的形成原理；3.掌握三面投影图的投影关系。

（二）点、直线、平面的投影1.理解点、直线、平面的三面投影特征；2.理解点的坐标与点到投影面的距离关系，理解空间任意两点、两直线相对位置关系；3.掌握点、直线、平面的三面投影图的识读与绘制。

（三）形体的投影1.了解基本平面体和曲面体的种类和特征；2.理解平面体（棱柱、棱锥、棱台）和曲面体（圆柱、圆锥、球体）的投影特征，掌握基本形体（棱柱、棱锥、棱台、圆柱、圆锥、球体）的三面投影图的识读与绘制；3.了解组合体的组合形式，能识读与绘制平面组合体的投影图；4.*了解同坡屋面的三面投影原理；5.*了解常见截切体的投影特征。

（四）轴测投影1.了解轴测投影的种类和特点；2.理解正等轴测投影和正面斜轴测投影（斜二测）的基本概念；3.掌握简单平面形体正等轴测图的绘制。

《建筑工程制图与识图》课程教学大纲一、课程性质与任务课程性质：《建筑工程制图与识图》是建筑工程技术类专业的一门主要的专业基础课。

课程任务：1、学习投影法（主要是正投影）的基本理论及其应用；2、学习、贯彻制图标准和有关基本规定；3、培养绘制和阅读本专业工程图样的基本能力；4、培养空间想象能力和绘图技能；此外，还必须培养学生认真负责的工作态度和严谨细致的工作作风。

二、本课程与其它课程的关系本课程是建筑工程技术专业的主要专业基础课之一，是建筑CAD、房屋建筑学、建筑力学、建筑结构、建筑施工技术等后续课程的基础，也是实习、课程设计、毕业设计、毕业论文等教学环节中不可缺少的预备知识。

三、课程教学目标（一）知识目标1、掌握正投影的基本理论，熟悉国家现行制图标准；2、掌握建筑施工图与结构施工图的图示方法与识读方法；3、能熟练识读一般民用建筑施工图。

（二）能力目标1、会用绘图仪器制图；2、能按照国家现行制图标准，正确绘制常见的工程形体投影图；3、能熟练的识读一般民用建筑施工图；4、会绘制是施工图的放样图；5、具有绘制一般建筑物的能力；6、具有较强的实际动手能力和分析问题、解决问题的能力。

7、德育目标培养学生热爱本专业、爱岗敬业的精神；培养学生对工作认真负责、一丝不苟、实事求是的工作态度；培养学生勤于思考、善于钻研、吃苦耐劳的品质。

四、课程内容与要求本课程包括制图基本知识和技能、画法几何、建筑制图等三部分，具体内容与要求如下：绪论部分：教学要求：明确本课程的地位、性质、任务和学习方法及学习要求。

第1章制图与识图的基本知识1、教学内容1）建筑制图标准；2) 建筑制图工具与仪器的使用；3) 几何作图。

2、教学要求1）了解建筑制图工具的使用与养护；2) 熟悉并遵守国家制图标准的基本规定、图幅、比例、图线、字体、材料图例、尺寸标注法等；3) 掌握绘图的基本方法和技能。

3、教学重点、难点重点：国家制图标准的基本规定难点：绘图的技能第2章投影的基本知识1、教学内容1）投影的概念和分类；2）物体的三面投影图。

2013年湖北省中职专业技能考试理论知识考试建筑制图与识图考试大纲一、考试性质湖北省中职专业技能考试是中等职业学校(包括普通成人中专、职业高中、技工学校)毕业生参加的水平考试, 它是对中等职业学校毕业生专业基础知识和基本能力的检测。

考试成绩作为中职对口升学考试的入门资格, 成绩合格者方能报名参加文化基础课考试。

《2013年湖北省中职专业技能考试理论知识考试建筑制图与识图考试大纲》主要参考职业技术教育建设类专业系列教材《建筑制图与识图》（吴运华、高远主编, 武汉理工大学出版社版）, 并结合我省各类中等职业学校的教学特点和实际情况而制定的。

二、考试要求建筑制图与识图考试旨在测试考生对建筑制图与识图课程的基本概念、基本规定与基本方法的理解和掌握, 并能运用所学知识和技能, 分析和解决一般实际问题的能力。

本考试要求考生具备的能力层次有了解、掌握和应用。

其具体含义是:了解：要求记住大纲规定的基本概念、规定、规律等内容, 并能进行简单的复述和再现。

掌握：要求初步掌握概念、规律、规定、方法的主要特征, 理解概念、规律、方法之间的区别和联系, 并结合实际解释有关的概念、规律和方法。

应用：能运用所学知识分析和解决一些简单的作图问题。

三、考试内容与考核要求第一章制图工具、仪器和用品考试内容:制图常用工具、仪器与用品的种类和用法。

考试要求:了解图板、丁字尺、比例尺、圆规和分规、曲线板、绘图铅笔的正确用法。

第二章制图的基本规定考试内容:图纸的幅面规格、图线、字体、比例、尺寸标注；常用的几何作图方法。

.. 考试要求：.. 1.了解《房屋建筑制图统一标准》（GB/T50001-2001）中对图幅、图线、字体、比例、尺寸标注的基本规定；.. 2.掌握绘制平面图形的步骤。

第三章正投影原理考试内容:投影的概念和分类；工程上常用的四种图示法；三面正投影图的形成、投影规律与画法。

点的三面投影规律；点的坐标；两点相对位置；重影点与可见性。

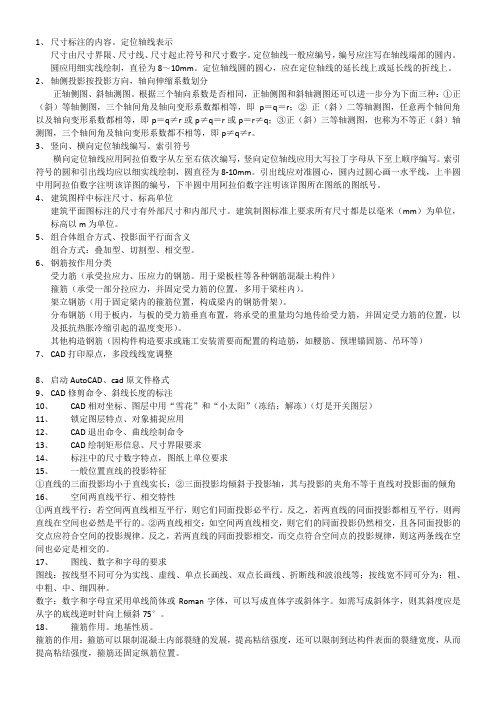

1、尺寸标注的内容。

定位轴线表示尺寸由尺寸界限、尺寸线、尺寸起止符号和尺寸数字。

定位轴线一般应编号，编号应注写在轴线端部的圆内。

圆应用细实线绘制，直径为8～10mm。

定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。

2、轴侧投影按投影方向，轴向伸缩系数划分正轴侧图、斜轴测图。

根据三个轴向系数是否相同，正轴侧图和斜轴测图还可以进一步分为下面三种：①正（斜）等轴侧图，三个轴间角及轴向变形系数都相等，即p＝q＝r；②正（斜）二等轴测图，任意两个轴间角以及轴向变形系数都相等，即p＝q≠r或p≠q＝r或p＝r≠q；③正（斜）三等轴测图，也称为不等正（斜）轴测图，三个轴间角及轴向变形系数都不相等，即p≠q≠r。

3、竖向、横向定位轴线编写。

索引符号横向定位轴线应用阿拉伯数字从左至右依次编写，竖向定位轴线应用大写拉丁字母从下至上顺序编写。

索引符号的圆和引出线均应以细实线绘制，圆直径为8-10mm。

引出线应对准圆心，圆内过圆心画一水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图纸号。

4、建筑图样中标注尺寸、标高单位建筑平面图标注的尺寸有外部尺寸和内部尺寸。

建筑制图标准上要求所有尺寸都是以毫米（mm）为单位，标高以m为单位。

5、组合体组合方式、投影面平行面含义组合方式：叠加型、切割型、相交型。

6、钢筋按作用分类受力筋（承受拉应力、压应力的钢筋。

用于梁板柱等各种钢筋混凝土构件）箍筋（承受一部分拉应力，并固定受力筋的位置，多用于梁柱内）。

架立钢筋（用于固定梁内的箍筋位置，构成梁内的钢筋骨架）。

分布钢筋（用于板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩引起的温度变形）。

其他构造钢筋（因构件构造要求或施工安装需要而配置的构造筋，如腰筋、预埋锚固筋、吊环等）7、CAD打印原点，多段线线宽调整8、启动AutoCAD、cad原文件格式9、CAD修剪命令、斜线长度的标注10、CAD相对坐标、图层中用“雪花”和“小太阳”（冻结；解冻）（灯是开关图层）11、锁定图层特点、对象捕捉应用12、CAD退出命令、曲线绘制命令13、CAD绘制矩形信息、尺寸界限要求14、标注中的尺寸数字特点，图纸上单位要求15、一般位置直线的投影特征①直线的三面投影均小于直线实长；②三面投影均倾斜于投影轴，其与投影的夹角不等于直线对投影面的倾角16、空间两直线平行、相交特性①两直线平行：若空间两直线相互平行，则它们同面投影必平行。

湖北省高等教育自学考试大纲课程名称：房屋建筑构造与识图课程代号：7053 目录Ⅰ.课程性质与设置目的一课程性质和特点二课程的基本要求三本课程与相关课程的联系和分工Ⅱ.课程内容与考核目标第一部分工程制图绪论一、学习目的与要求二、课程内容三、考核知识点与考核要求第一章投影的基本知识一、学习目的与要求二、课程内容三、考核知识点与考核要求第二章点一、学习目的与要求二、课程内容三、考核知识点与考核要求第三章直线一、学习目的与要求二、课程内容三、考核知识点与考核要求第四章平面一、学习目的与要求二、课程内容三、考核知识点与考核要求第六章立体一、学习目的与要求二、课程内容三、考核知识点与考核要求第八章轴测投影一、学习目的与要求二、课程内容三、考核知识点与考核要求第十三章制图基本知识一、学习目的与要求二、课程内容三、考核知识点与考核要求第十四章组合体二、课程内容三、考核知识点与考核要求第十五章图样画法的基本规定一、学习目的与要求二、课程内容三、考核知识点与考核要求第十六章钢筋混凝土结构图一、学习目的与要求二、课程内容三、考核知识点与考核要求第十八章房屋施工图一、学习目的与要求二、课程内容三、考核知识点与考核要求第二部分建筑构造建筑构造上册第一章绪论一、学习目的与要求二、课程内容三、考核知识点与考核要求第二章墙体一、学习目的与要求二、课程内容三、考核知识点与考核要求第三章楼地层一、学习目的与要求二、课程内容三、考核知识点与考核要求第四章饰面装修一、学习目的与要求二、课程内容三、考核知识点与考核要求第五章楼梯一、学习目的与要求二、课程内容三、考核知识点与考核要求第六章屋顶一、学习目的与要求二、课程内容三、考核知识点与考核要求第七章门和窗二、课程内容三、考核知识点与考核要求第八章基础一、学习目的与要求二、课程内容三、考核知识点与考核要求建筑构造下册第一章高层建筑构造一、学习目的与要求二、课程内容三、考核知识点与考核要求第二章建筑装修构造一、学习目的与要求二、课程内容三、考核知识点与考核要求第三章大跨度建筑构造一、学习目的与要求二、课程内容三、考核知识点与考核要求Ⅲ关于大纲的说明与考核实施要求一、关于考核目标的说明二、教材三、自学指导与要求四、对社会助学的要求五、关于命题考试的若干规定附录题型举例Ⅰ.课程性质与设置目的一、课程的性质与特点房屋建筑构造与识图是工程造价管理专业的一门专业基础课，是一门理论与实践相结合的课程，是进行工程造价分析必须掌握的基础知识，在本专业中处于重要的地位。

省建筑业企业专业技术管理人员岗位资格考试《专业通用知识》科目考试大纲(2021修订1《专业通用知识》科目考试大纲（2021修订）,以下便是第１页的正文：省建筑业企业专业技术管理人员岗位资格考试《专业通用知识》科目考试大纲（2021修订）一、建筑制图及识图（一）制图基本知识1。

基本制图标准（二)投影基本知识1.平面体的投影2.曲面体的投影3.组合体的投影（三）剖面图与断面图1。

剖面图的种类和画法2.断面图的种类和画法(四）房屋建筑工程施工图1.房屋建筑工程图的组成2.房屋建筑工程图的有关规定二、工程材料(一）建筑材料的性质1。

建筑材料的分类2。

材料的物理性质3．材料的力学性质4。

材料的耐久性（二）混凝土1.普通混凝土的组成材料2。

混凝土的技术性质（三）建筑砂浆1．建筑砂浆种类2．建筑砂浆基本性质（四）建筑钢材1.常用建筑钢材种类2。

钢材力学性能和应用三、施工工艺与方法(一）砌体结构1.砌体结构基本施工方法2．砌体结构施工工艺流程(二)混凝土结构1．混凝土结构基本施工方法２。

混凝土结构施工工艺流程（三)钢结构1。

钢结构的连接方法2.钢结构的加工3。

钢结构安装工艺流程四、工程项目管理(一)工程项目1。

工程项目的特点2.工程项目的分类３。

工程项目的建设程序（二)施工项目管理１.施工项目管理的概念2.施工项目管理的工作内容(三)建筑工程项目管理的组织形式1.建设项目管理的组织形式2．施工项目管理的组织形式（四)建筑工程项目成本控制1.施工项目成本的构成2．施工项目成本控制的内容(五）建筑工程项目进度控制1.影响施工项目进度的因素2。

施工项目进度控制的措施3。

施工项目进度控制原理４．施工项目进度控制程序（六)建筑工程项目质量管理1.施工项目质量管理的特点２.施工项目质量管理基本原理3。

施工项目质量管理程序和方法4.施工项目质量的影响因素（七)建筑工程施工项目职业健康与安全管理1.施工项目现场安全管理的特点2.施工项目现场安全管理的基本要求3．施工项目职业健康安全事故的分类（八）建筑工程施工项目现场管理1。

《建筑制图》课程考查大纲课程名称：建筑制图课程代码：00433010课程类别：专业主干课适用对象：环境设计专业（4年制）总学时：64学时讲授学时：16学时课内实践学时：32学时独立实践学时：16学时一、考查目的通过富有针对性或规定性的知识模块与课题模块的学习与实践实训，使学生较系统的获得制图与识图的基本知识，掌握绘制工程图样的理论和方法。

使学生初步学到读图基本能力的训练。

通过各个教学环节，逐步培养学生空间想象能力、空间分析能力、自学能力及较熟练的读图能力，为学生今后绘制和识读建筑施工图打下良好的基础。

检验学生通过本门课程的学习，是否获得制图与识图的基本知识，是否掌握绘制工程图样的理论和方法。

建筑制图是研究绘制和阅读室内工程图样的原理和方法的学科，是一门既有系统理论又有较强实践性的专业基础课，是环境设计专业学生的必修课。

主要讲解制图的有关标准规定，投影的概念、分类及绘制，三视图的形成及空间关系，建筑施工图，建筑装饰施工图等内容，为将来的专业课学习打下坚实的基础。

二、考查的指导思想和原则培养学生掌握识图、绘制建筑和室内图样的理论和方法的科学思维创作能力，培养室内设计空间想象能力、空间分析能力以及概括和总结能力，使学生获得观察和解决建筑制图在绘制建筑装饰施工图中问题的能力，培养学生能够根据建筑制图的相关知识应用在后续的课程以及未来的就业岗位上。

三、考查内容（一）建筑场地规划设计能力。

（二）基本制图规范。

（三）图纸表达能力。

四、考查类型给定设计图纸，按要求进行建筑场地规划设计，并绘制平面图、立面图、剖面图。

图纸不少于10张。

五、考查方法及考试时间（一）考查方法：课上作业（根据章节而定）（操作型）（二）记分方式：百分制，满分为100分（三）考查时间：每次课程内容结束时六、成绩评定方式总成绩（100%）=平时成绩（40%）+结课作业成绩（60%）平时成绩（40%）=考勤（20%）+课堂练习（10%）+学习态度（10%）最终作业成绩（60%）评分主要内容：能否掌握本课程内容的基本知识点；能否按质、按量、按时完成作业；能否掌握科学的学习方法，并在作业的完成过程中有所体验、理解和领悟。

建筑3+2《建筑识图与构造》考试大纲一、建筑构造1、建筑构造的概述建筑物的分类与等级，建筑物的构造组成，建筑模数协调P742、基础基础与地基的概述，基础的埋深，基础的分类与常用构造3、墙体与地下室墙体的作用、类型及厚度，砖墙细部构造（散水与明沟、勒脚、墙身防潮层、窗台、过梁、圈梁、构造柱），隔墙的类型，墙面装修的作用及分类，地下室的类型、组成及防潮与防水构造。

4、楼板层与地坪楼板层的组成，楼板的分类，现浇钢筋混凝土楼板，地面组成与分类，水泥砂浆地面、水磨石地面、陶瓷板砖地面、石板地面、木地面等的常用构造做法，踢脚线的构造，直接式顶棚与吊顶棚构造，阳台与雨篷构造。

5、楼梯与电梯楼梯的组成与类型，楼梯尺度（坡度、踏步尺寸、栏杆扶手高度、楼梯段的宽度、平台宽度、楼梯净空高度），现浇钢筋混凝土楼梯类型与构造，楼梯细部构造，室外台阶与坡道的类型与构造。

6、屋顶屋顶的组成与类型，平屋顶的排水（坡度、坡度的形成方法、屋顶排水方式），平屋顶的防水基本构造层次及节点构造（刚性防水屋面、柔性防水屋面、涂料防水屋面及粉剂防水屋面P166），平屋顶的保温与隔热。

7、门窗门窗的作用、类型及组成，门窗标准图集的识读8、变形缝变形缝的作用、类型及常用构造二、建筑识图1、投影的基本知识投影概念与分类，正投影的基本特征，三面投影体系的建立、展开与投影规律2、点、直线、平面、基本体和组合体的投影点的投影、直线的投影、平面的投影、基本体的投影及组合体投影的画法与识读3、轴测投影图轴测投影的概念与类型，重点掌握正等测和正斜二测轴测投影图的画法4、断面图与剖面图断面图的形成、类型与画法，剖面图的形成、类型与画法5、建筑工程施工图的基本知识建筑工程施工图的产生与类型，图纸编排顺序，读图方法与步骤6、建筑施工图建筑施工图有关的建筑制图标准（图纸幅面、标题栏与会签栏、图线、定位轴线、字体、比例、尺寸标注、索引符号与详图符号、标高符号、引出线、对称符号、连接符号、指北针、常用建筑材料图例、常用建筑总平面图图例、常用构造及配件图例、构配件代号），建筑施工图的作用与内容，建筑总说明的内容，总平面图的内容与识读，建筑平面图的形成、种类、图示内容及识读，建筑立面图的形成、种类、图示内容及识读，建筑剖面图的形成、图示内容及识图，建筑详图的形成、种类、图示内容及识图。

《建筑装饰制图与识图》复习纲要[课程代码08921]第一章：建筑工程图的分类（了解建筑工程图分类）第二章：建筑制图标准（图纸的规格形式，以及相关图例的运用）第三章：投影知识（了解投影的基本概念，正确作出各种图形的三面正投影图）第四章：剖面图和断面图（剖断面图的基本含义，图示方法）第五章：建筑施工图（建筑施工图的分类，形成，样式）第六章：装饰施工图（了解并绘制建筑装饰施工图，其中以装饰平面图，装饰立面和装饰剖面图为主，使学生能独立完成整套的建筑装饰施工图）第七章：幕墙施工图（初步了解幕墙施工图的构成以及普通幕墙施工图的绘制方法）第八章：结构施工图（结构施工图的组成用途以及表达方式，重点是钢筋混泥土结构）第九章：设备施工图（给排水，暖通，电气，空调，照明设备施工图图示方法）第十章：轴侧图（掌握轴测图的绘制方法）第十一章：透视图（掌握一点及两点透视图的绘制方法）第十二章：阴影（了解阴影的形成方式）第十三章：效果图（略）具体要点如下：第一章：建筑工程图的分类(了解建筑工程图分类。

)1：按投影分类（用途、优缺点及联系）正投影图、轴测投影图、透视投影图2：按工种和内容分类（重点是建筑施工图图纸内容）总平面图、■建筑施工图、■结构施工图、给排水施工图、暖通施工图、电气施工图、弱电施工图、■建筑装饰施工图。

3：按使用范围分类单体设计图、标准图4按工程进展阶段分类初步设计阶段图纸、施工图、竣工图第二章：建筑制图标准一、图纸的规格和形式了解制图的基本规定：1：■图纸幅面规格和格式（幅面A0—A4幅面规格，图框格式，标题栏和会签栏。

）基本幅面类别和尺寸（mm ） 尺寸 A0A1 A2 A3 A4 b ³l 841³1189 594³841 420³594 297³420 210³297 c10 5 a 25图框、标题栏线的线宽幅面代号图框线 标题栏外框线 标题栏分格线 A0 、A11.40 0.70 0.35 A2、A3、A4 1.00 0.70 0.35幅 面2：比例（图样的比例是图中图形和实物的相应要素的线性尺寸之比。
