工程制图(计算机绘图)上机实验指导书(第二版)长沙理工大学交通运输学院测绘工程系土木制图教研组2012年7月实验名称:实验一基本图形的绘制实验目的及要求:1. 掌握ACAD的基本文件操作2. 掌握常用的绘图命令基本操作方法3. 掌握直线类、圆类、文本与字体绘制方法实验内容:A.1.建立新图形文件:建立新图形文件,绘图区域为l00×100。
2.绘图:绘制一个长为60、宽为30的矩形;在矩形对角线交点处绘制一个半径为10的圆。
在矩形下边线左右各1/8处绘制圆的切线;再绘制一个圆的同心圆,半径为5,完成后的图形参见图2-l。
3.保存:将完成的图形以KSCAD2-1.DwG为文件名保存在考生文件夹中作图步骤:第 1 步:选择“文件”菜单中的“新建”命令,打开“AutoCAD 2002 今日”窗口。
在“我的图形”区域单击“创建图形”选项卡,在“如何选择开始”下拉列表中选择“向导”。
在“向导”列表中单击“快速设置”,打开“快速设置”对话框,单击“下一步”按钮,按试题要求设置画布的宽度为 100,长度为 100,单击“完成”按钮。
或直接选择格式-图形界限,设定左下角0,0 右上角100,100,再视图-缩放-全部。
【limits----输入左,输入右----zoom----栅格】第 2 步:单击“绘图”工具栏中的“矩形”按钮,在制图区单击指定矩形第一角点,@60,30”,按回车键确定矩形另一角点。
第 3 步:单击“绘图”工具栏中“直线”按钮,捕捉矩形端点绘制矩形对角线。
第 4 步:单击“绘图”工具栏中“圆”按钮,捕捉矩形对角线的交点为圆心点,在命令行中输入“10”按回车键绘制一个圆。
第 5 步:单击“修改”工具栏中“删除”按钮,选择矩形对角线,按回车确定删除。
第 6 步:单击“修改”工具栏中“分解”按钮,对矩形进行分解。
第 7 步:选择“绘图”菜单中“点”子菜单中的“定数等分”命令,选择下边的直线,在命令行中输入“8”,设定等分线段数目。

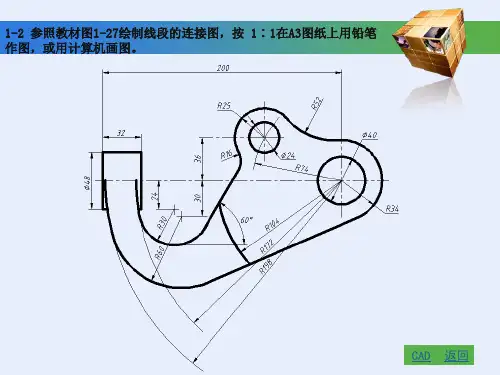

工程制图第二版作业答案作者:沈培玉出版社:国防工业出版社第一章作业答案1.1 填空题1.工程图是工程设计和制造的“语言”和“数字化工具”。
2.平面图是几何体的截面图。
3.有三种尺寸标注方法,即基准尺寸标注、链式尺寸标注和统一尺寸标注。
4.直径符号是一个圆内切一条直线。
5.NOC表示的尺寸公差的含义是不得越界。
1.2 选择题1.下列关于工程图的表述中,不正确的是(B)。
– A. 工程图是工程设计和制造的“语言”和“数字化工具”。
– B. 工程图中必须包含主视图、剖视图和细节视图三个部分。
– C. 平面图是几何体的截面图。
– D. 施工图通常只包含一道施工部位的图样。
2.下列关于尺寸标注的表述中,正确的是(C)。
– A. 基准尺寸标注适用于相同部分的多个尺寸相同的要素。
– B. 链式尺寸标注适用于不同部分的多个要素的尺寸全部相同。
– C. 统一尺寸标注适用于相同部分的多个尺寸相同的要素,且要素的顺序可以颠倒。
– D. 尺寸标注只有一种方法,并不存在不同的方式。
1.3 解答题1.解释下列符号的含义:直径符号,直角符号。
–直径符号表示一个圆的直径,是一个圆内切一条直线的符号。
–直角符号表示两条直线相交成直角的符号。
2.简述尺寸公差的目的和作用。
尺寸公差是指允许零件尺寸与设计尺寸之间的允许偏差范围。
其目的和作用的主要有:–保证零件的功能和配合要求,确保零件的正确性。
–降低制造成本,通过控制公差范围,避免过度精度造成的浪费。
–提高生产效率,减少制造过程中的调试和不合格品的数量。
–保持零件和装配件之间的互换性。
第二章作业答案2.1 填空题1.正交图法是工程制图的基本方法之一。
2.视图间的顺序没有特定的要求,只要逻辑清晰即可,但通常要求将主视图放在第一个。
3.剖视图有三种基本类型,即全剖/半剖/零剖视图。
4.针对几何要素的不同特征,分为尺寸、形状、位置三类公差。
5.公差分别采用数值带单位、公差带、公差带位置公差、公差带尺寸公差位置公差四种标注方法。
