产品关键字：二次负荷测试仪、电流互感器二次回路负载测试仪功能简述：电压互感器电压与负荷特性目前对互感器误差测试时，通常按互感器铭牌上的规定用电流负荷箱和电压负荷箱对互感器进行测试，但互感器运行过程中实际二次负荷是多少？是不是就是互感器铭牌上规定值？互感器在实际二次负荷下的误差是多少？为了解决上述问题，实际测试互感器二次负荷就显得特别重要。
同时在测试实际二次负荷过程中如何取样电流信号也是比较重要的问题。
在测试现场二次负荷时停电断开电流回路既不方便也不安全。
我公司产品采用钳型电流互感器（钳表）对线路电流进行采样，方便用户使用。
另外有些公司产品采用取PT电压作为仪器工作电源，这种方式不是很安全，在这种方式下，相当于给PT/CT增加了负荷，同时仪器变压器的瞬间激磁电流很可能引起系统保护动作，影响供电安全。
我公司仪器采用大容量锂电池作为仪器工作电源，既可以保障系统安全又可以给仪器提供比较纯净的电源，避免现场电源干扰，保证测量精度。
仪器特点：1.可以实现三相三线，三相四线、单相全自动测量；2.使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全；3.仪器具有量程自动切换功能，保证测试精度；4.采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；5.测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。
6.采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示；数据具备掉电存贮及浏览功能，能与计算机联机传送数据。
7.采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。
同时在现场无供电电源的情况下使用。
8.次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。
可以实现不停电在线测量。
自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。
9.工作时间可以长达24小时（最长），可在充电状态下测量。
产品技术规范书版本3.0 2012-1-510.附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。
／２０２４ ０３计量电流互感器二次回路在线监测技术研究曹 宇（云南电网有限责任公司昆明供电局）摘 要：二次回路发生故障，不仅会使电力公司蒙受巨大的经济损失，还可能引发安全事故。
为实现二次回路的精确实时监控，本文拟从理论上分析二次回路各工况的等值关系，并结合１０ｋＨｚ的阻抗谱特性，设计并实现二次回路的１０ｋＨｚ阻抗谱的实时监控。
试验证明：所开发的测试系统能在互感器的变比值３０／５～２０００／５，环境温度－４０～６０℃，二次电流０％～１２０％Ｉ２ｎ的全部工作条件下，对互感器的正常连接、二次端子的短接等情况进行精确的辨识。
关键词：计量电流互感器；二次回路；在线监测技术０ 引言针对目前电流互感器二次回路难以进行实时监控的难题，本文拟利用电流互感器的１０ｋＨｚ阻抗特性，研究电流互感器二次回路的１０ｋＨｚ阻抗特性，并将其与环境温度和二次电流相结合，进行二次回路的１０ｋＨｚ阻抗特性的实时监控，实现了对二次系统的实时监测。
从变流器变比、环境温度和二次电流三个方面对所提出的技术方法进行了实验研究。
与其他技术方案相比，其优势体现在：该技术是利用小型互感器将１０ｋＨｚ的信号注入到二次回路中，从而实现对二次回路的直接监控。
该技术具有精确度高、实时性好、技术稳定可靠等优点。
此外，它还能有效地避免５０Ｈｚ的工作频率，不影响测量结果，并能实现长期在线监测。
同时，对环境温度和二次电流的影响也不大。
１ 装置研制１ １ 微型互感器组采用一种新型的微型互感器，实现了对电流的输入和测量。
高频讯号处理部用以执行激发讯号的驱动及回应讯号的处理。
其中，向量运算与状态辨识部分完成了回路阻抗的运算与回路的状况辨识［１］。
高频激发讯号为１０ｋＨｚ，避免了５０Ｈｚ的工作频段，既保证了二次回路正常工作，又不会对测试的准确性造成影响。
将Ｕｇ０与Ｕｇ２区别开来，分别用作注射电压信号。
由ＰＴ、ＣＴ构成的微型互感器组是互感器二次在线监控的核心部件，其磁心的选取对互感器群的运行有很大影响，当前常用的铁心材质有硅钢片、斜莫合金、铁氧体和超微晶等。

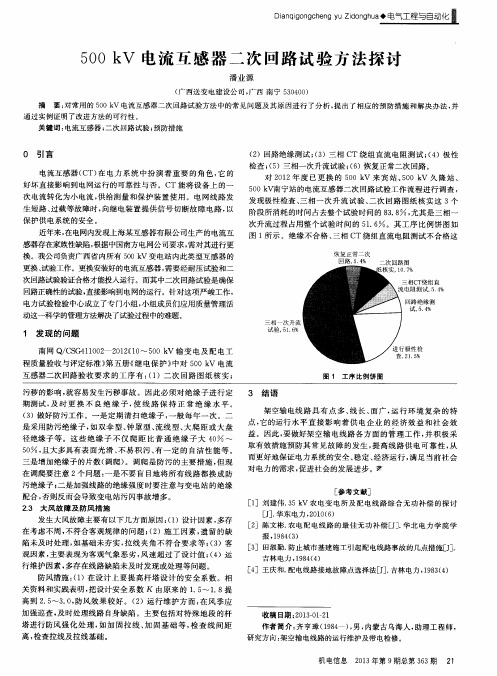

检验电流互感器二次回路的常用方法摘要：本文结合现场试验实例，分别论述了直流电源法、一次通流法、发电机短路试验、大型电动机启动电流等试验方法检验电流互感器二次回路方法的特点及其适用范围，可供工程调试人员参考。
Abstract: Combined with field test examples, this paper discussed the characteristics and application scopes of DC power method, once through-flow method, generator short circuit test and a large motor starting to test current transformer secondary circuit, provided reference for engineering commissioning officers.关键词：电流互感器；二次回路；极性Key words: current transformer；secondary circuit；polarity中图分类号：TM452 文献标识码：A 文章编号：1006-4311（2014）14-0031-03引言在新设备投运前，确认电流互感器二次回路的接线正确是项非常重要的工作。
确认电流互感器二次回路的接线正确除了检查二次回路接线及进行二次通流试验外，还须对电流互感器进行极性试验，以使电流互感器的二次回路接线满足保护、测量装置的极性要求，而对于升压站投运还必须用一次通流加以检验和判定。
本文结合近年来的工程调试实例，针对新建发电机组不同调试阶段分别介绍了检验电流互感器二次回路的几种常用方法。
新建发电机组调试阶段一般分为机组整套启动前、机组整套启动、升压站投运、机组并网后等四个阶段。
1 机组整套启动前的调试阶段1.1 直流电源法直流电源法原理图如图1所示。
电流互感器二次回路检测方法简析摘要：文章论述了电流互感器二次回路的正确、安全运行对电力系统的稳定可靠运行的重要意义。
二次回路故障检测主要有绝缘检查法、直流检测法、交流法检测、一次通流法等方法。
电流二次回路的各项检测方式在面对不同阶段类型保护及自动化装置的电流二次回路所体现出来的特点，可进行有机组合，从而对电流二次回路起到良好的检测效果。
关健词：电流二次回路;检测方法;继电保护;有机组合一、检测方法简要介绍电流互感器二次回路故障主要存在以下几点：首先，对地绝缘损坏或两点接地：此种情况下，互感器二次回路通过大地产生分流现象，一次系统潮流电流将不能准确通过二次回路反映出来，二次回路中装置设备将无法正确反映一次系统运行状态，有可能引起二次装置产生误测、拒动、误动等现象，影响电力系统的安全稳定运行。
其次，回路断线：此种情况下，二次装置将采集不到断线相电流量，回路公共端会产生不平衡电流，将会引起装置误动;同时，还会使断点处产生高感抗电压，影响人与设备的安全。
此方法能有效确保回路接线的正确性，但实际操作上工作流程比较繁琐，此外也无法检测出回路绝缘性能，无论从操作过程还是检测效率上来看都不经济，仅在二次接线施工中核对芯线或现场缺乏其他检测设备时使用。
电桥回路电阻测试法可简洁的判断出二次回路的贯通性是否良好;还能较为明显的分辨出互感器二次绕组的组别特性，是一种行之有效的回路检测方法。
3.互感器极性检测试验法。
以一次母线作为基准，将干电池的正极搭接电流互感器一次桩头的极性端，负极搭接电流互感器一次桩头的非极性端。
将电流互感器二次回路终端的装置与回路在端子排上断开，在断开点串入一个指针式直流微安表，微安表正极与二次电流回路极性端相连，微安表负极与二次电流回路非极性端相连。
依据电流互感器A、B、C相别在一次侧用干电池正极与互感器一次的极性端分别进行通断拉合试验，在二次侧按相别观察微安表指针偏转状况。
根据所观察的指针偏转状况可明确判断出被检测电流回路的一、二次极性关系和贯通性是否良好。
继电保护二次回路试验方法一、产品概述继电保护二次回路是继电保护系统的重要组成部分，就整个继电保护系统而言，二次回路虽只是一个较小的方面，但它的故障不仅直接影响继电保护设备动作的正确性，而且关系到系统的安全稳定运行。
因此，继电保护二次回路的试验工作作为继电保护设备投用过程中的一个重要环节，必须得到足够重视。
二、二次回路通电试验前应具备的条件1、.设备安装完毕，电缆敷设、接线完毕。
2、测量仪表、继电器、保护自动装置等检验、整定完毕。
3、控制开关、信号灯、直流空气断路器、交流空气断路器、电阻器等经检查型号无误、完好无缺。
4、互感器已经试验，并合格。
对于互感器的连接，要特别注意其极性。
5、断路器等开关设备安装、调整、试验完毕，就地电动操作情况正常, 有关辅助触点已调整合适。
6、伺服电机已在就地试转过，其方向与要求一致。
7、在不带电情况下，经检查回路连接正确，原理图、展开图、安装图核对无误；并与实际设备、实际接线相符，接线螺丝接触可靠。
8、盘、台前后的控制开关、信号灯、直流空气断路器、交流空气断路器等各元件的标签、标志齐全且清晰正确。
9、接到端子排和设备上的电缆芯和绝缘导线应有标志并避免跳、合回路靠近正电源。
弱电和强电回路严禁合用一根电缆，并应采取抗干扰措施。
10、的直流电源应有专用的熔断器。
三、二次回路通电试验前应注意事项1、格执行DL408—1991《电业安全工作规程》及有关保安规程中的有关规定，并编制好经技术负责人审核后签署的试验方案和填写好继电保护安全措施票。
了解工作地点一、二次设备的运行情况，本工作与运行设备有无直接联系和与其他班组相互配合的工作。
2、工作人员应分工明确并熟悉图纸与检验规程等的有关资料。
工作负责人应认真核对运行人员所做的安全措施是否符合实际要求。
3、所试验的回路与暂时不试验的回路或已投入运行的回路分开(解除连线或断开压板)，以防误动作或发生危险。
严格按照作业指导书上的调试项目做好技术和安全措施的交底工作，做到每个工作人员心中有数。
电流互感器二次回路直流电阻测量的意义及合格标准探究摘要:在做CT伏安特性试验及保护校验的时候都会涉及到CT二次回路直流电阻的测量的问题，本文首先对CT的基本概念及工作原理进行一次梳理，然后从理论上分析影响CT误差的各种因素，并重点探讨二次回路电阻的测量值合格的标准。
关键字:伏安特性;直流电阻;标准1.基本概念电流互感器是一种用来变换电流的特种变压器，简称CT。
它的一次绕组串联在被测量的电力线路中，线路电流就是互感器的一次电流，二次绕组外部回路串接有测量仪表、继电保护、自动装置等二次设备。
是用来按一定比例变换电流，那么它最主要的参数就是电流比。
它的实际电流比K1是实际一次电流与实际二次电流之比，简称电流比。
即2电流互感器的工作原理2.1工作原理电流互感器的工作原理与普通变压器的工作原理基本相同。
当一次绕组中有电流I1流过时，由一次绕组的磁势I1N1大部分通过铁芯而闭合，从而在二次绕组中感应出电动势E2。
如果二次绕组接有负载，那么二次绕组中就有电流I2通过。
2.2误差在理想条件下，CT二次电流I2＝I1/Kn，不存在误差。
但实际上不论在幅值上（考虑变比折算）和角度上，一二次电流都存在差异。
实际流入互感器二次负载的电流I2＝I1/Kn－I0，其中I0为励磁电流，即建立磁场所需的工作电流。
这样在电流幅值上就出现了误差。
2.3饱和所谓互感器的饱和，实际上讲的是互感器铁心的饱和。
我们知道互感器之所以能传变电流，就是因为一次电流在铁芯中产生了磁通，进而在缠绕在同一铁芯中上的二次绕组中产生电动势U＝4.44f*N2*B*S×10-8。
式中f为系统频率，单位Hz；N为二次绕组匝数；S为铁芯截面积，单位m2；B为铁芯中的磁通密度。
3.误差分析和计算在我们现场实际工作中通常会以上面的理论分析为依据，通过试验的方法来分析和计算CT的实际误差。
CT的误差主要是由于励磁电流I0引起的，就有必要根据实际运行情况来检验所使用的CT的误差是否符合要求。
电流互感器二次回路三相通流试验的方法电流互感器是用于测量电力系统中的电流的一种设备，常见的有一次侧和二次侧。
在电流互感器二次回路三相通流试验中，我们需要将电流互感器的二次侧进行接线，并通过通电的方法使电流在三相回路中流动，从而测试电流互感器的性能和准确度。
以下是电流互感器二次回路三相通流试验的基本步骤和方法：1.准备工作a.确保测试设备安全并处于正常工作状态。
b.检查电流互感器的二次侧接线端子，确保没有松动或脱落。
c.打开电流互感器二次回路中的断路器，并确保三相回路之间没有短路或故障。
2.接线方法a.首先，将电流互感器的二次侧末端的接线端子与测试设备的接线端子连接。
确保连接紧固，并正确接线相应的相位。
b.将测试设备的接线端子与三相回路的相应互感器接线端子相连。
同样，确保连接紧固，并正确接线相应的相位。
c.确保所有的接线都牢固地连接，并避免存在任何松动或接触不良的情况。
3.调整设备参数a.对测试设备进行电流校准，并将电流范围设置在所需的测试范围内。
b.根据需要，调整测试设备的采样频率、采样周期和波形采样方式。
4.开始通流试验a.确保测试设备和回路都处于安全状态，并保证工作人员没有接触带电的部分。
b.先观察电流互感器二次回路中的电流波形，确保其稳定和准确。
c.依次给三相回路施加电流，并观察测试设备上的电流显示值。
d.检测并记录每个相位的电流值，以及电流波形的功率因数和畸变程度。
e.对每个相位的测试结果进行比对和分析，确保测试数据的准确性和可靠性。
5.结束试验a.在完成测试后，关闭电流互感器二次回路中的断路器。
b.拆除所有的接线，并确保测试设备和回路恢复到安全状态。
c.将测试设备还原到初始设置，并进行必要的精确度校准和维护。
总结：电流互感器二次回路三相通流试验是一种对电流互感器的性能和准确度进行验证的重要方法。
通过正确的接线和调整设备参数，可以实施有效的试验。
在试验过程中，需要关注电流波形的稳定性和准确度，并记录和分析测试数据。

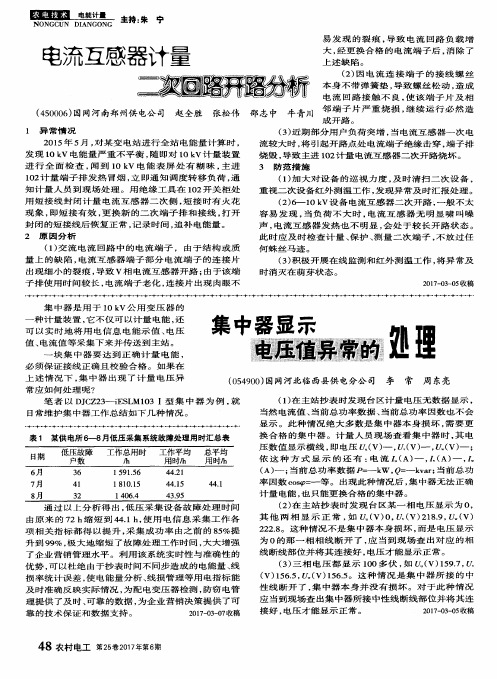

电流互感器二次回路开路分析电流互感器是一种用于测量高电流的传感器，其原理是通过利用主回路中的一部分电流来感应并传递给次回路中，进而实现电流的测量。
当互感器的次回路开路时，会对互感器的工作性能和测量准确性产生影响。
因此，有必要对开路时的现象和原因进行分析。
当电流互感器的二次回路开路时，会造成以下几个现象：1.互感器输出电压降低。
由于次回路开路，电流无法在次回路中流动，导致次回路的电压减小。
2.互感器输出电流减小。
由于次回路开路，电流无法通过次回路，导致输出电流减小。
3.互感器的变压比下降。
次回路开路后，电流无法在次回路中流动，导致互感器的变压比下降。
实际测量中，可能会出现输出信号过小的情况，导致测量误差增大。
次回路开路的原因主要可以归纳为以下几种：1.次回路接线错误。
次回路的接线错误可能会导致开路的情况发生，例如接触不良或接线松动等。
2.互感器内部故障。
互感器内部的零部件故障或损坏可能导致次回路开路，例如互感器内部接线脱落或短路等。
3.外部负载故障。
如果互感器的次回路被连接到一个有故障的外部负载上，也可能导致开路的情况发生，例如负载开路或短路等。
针对次回路开路的问题1.检查次回路的接线，确保接线正确牢固。
对于已经出现接触不良或接线松动的情况，应及时修复并加固。
2.对互感器进行维护和检修。
定期对互感器进行检查和维护，防止由于内部零部件故障或损坏而导致的次回路开路。
3.对外部负载进行故障排查。
如果问题是由于外部负载故障导致的互感器次回路开路，应先修复外部负载的故障，然后再进行互感器的测量。
4.考虑采用带保护功能的互感器。
一些新型互感器具有内置的保护机制，当次回路发生开路时，可以自动停止输出，以防止测量误差的产生。
综上所述，电流互感器次回路开路会对互感器的测量准确性产生影响，但可以通过检查和维护互感器以及排查外部负载故障等方法来解决。
在实际应用中，应根据具体情况选择适当的解决办法，以确保互感器的正常工作和测量精度。
电流互感器二次回路检测方法简析摘要:文章论述了电流互感器二次回路的正确、安全运行对电力系统的稳定可靠运行的重要意义。
二次回路故障检测主要有绝缘检查法、直流检测法、交流法检测、一次通流法等方法。
电流二次回路的各项检测方式在面对不同阶段类型保护及自动化装置的电流二次回路所体现出来的特点，可进行有机组合，从而对电流二次回路起到良好的检测效果。
关健词:电流二次回路;检测方法;继电保护;有机组合一、检测方法简要介绍电流互感器二次回路故障主要存在以下几点:首先，对地绝缘损坏或两点接地:此种情况下，互感器二次回路通过大地产生分流现象，一次系统潮流电流将不能准确通过二次回路反映出来，二次回路中装置设备将无法正确反映一次系统运行状态，有可能引起二次装置产生误测、拒动、误动等现象，影响电力系统的安全稳定运行。
其次，回路断线:此种情况下，二次装置将采集不到断线相电流量，回路公共端会产生不平衡电流，将会引起装置误动;同时，还会使断点处产生高感抗电压，影响人与设备的安全。
此方法能有效确保回路接线的正确性，但实际操作上工作流程比较繁琐，此外也无法检测出回路绝缘性能，无论从操作过程还是检测效率上来看都不经济，仅在二次接线施工中核对芯线或现场缺乏其他检测设备时使用。
电桥回路电阻测试法可简洁的判断出二次回路的贯通性是否良好;还能较为明显的分辨出互感器二次绕组的组别特性，是一种行之有效的回路检测方法。
3.互感器极性检测试验法。
以一次母线作为基准，将干电池的正极搭接电流互感器一次桩头的极性端，负极搭接电流互感器一次桩头的非极性端。
将电流互感器二次回路终端的装置与回路在端子排上断开，在断开点串入一个指针式直流微安表，微安表正极与二次电流回路极性端相连，微安表负极与二次电流回路非极性端相连。
依据电流互感器A、B、C相别在一次侧用干电池正极与互感器一次的极性端分别进行通断拉合试验，在二次侧按相别观察微安表指针偏转状况。
根据所观察的指针偏转状况可明确判断出被检测电流回路的一、二次极性关系和贯通性是否良好。
(三)交流检测法交流检测法的理论基础为互感器二次线圈在交流回路中呈现高抗值(L1)，而二次回路电阻则呈现低阻值(R1)。
从方式上可分为电流法、电压法与伏安特性法。
1.电流法。
根据升流地点的不同，可分为始端法、终端法两种。
(1)始端法。
1)将互感器二次接线柱头电缆芯线解除，电流源输出线一端接所测回路原极性端(K1)所联芯线，另一端接公共端(K2)所联芯线。
调节电流至一稳定值(通常为二次额定工作值5A/1A)，监视回路中串联电流表与并联电压表数值指示，检查相应二次回路装置工作状态及数值显示。
如果在一个低值电压下电流量能顺利上升至稳定值且二次装置工作状态正常，那么证明回路贯通性良好，接线正确;反之，则表明所查回路存有缺陷，需及时处理。
按此方式依次检查互感器三相电流回路，确定其接线正确性和回路贯通性。
2)电流源输出线两端跨接于互感器二次接线柱头相间(AB、BC、CA)极性端(K1)所联芯线，将电流上升至稳定值，用钳形表在终端监视所测回路中电流量(如自动化装置与保护装置自身带有测量功能，可直接观察其中的实际读数)，从而确定回路极性接线正确性。
例如，检测AB相:电流源输出线两端跨接AB极性端(K1)所联芯线，电流上升至稳定值，用钳形表在终端监视相应回路电流量，由电流回路构成原理可迅速得出结论，如果AB相极性接线正确，钳形表在终端只能从被测两相极性端进线中测出电流量，而C相进线与公共端N线回路应无电流量。
依次检测BC、CA相间，从而保证互感器二次回路三相极性接线一致无误。
注:互感器二次线圈在交流回路中呈现高抗值L1?垌R1，且在检测过程中线圈始终与被检回路处于并联状态，因此其分流作用很小，对检测结果影响不大。
在保证二次线圈完好的前提下，有时也可以不解除互感器二次接线柱头电缆芯线，直接进行检测工作。
(2)终端法。
在互感器二次回路终端断开回路联接端子，二次回路接地点可靠解除，电流源输出线一端接极性端进线侧，另一端可靠接地，在互感器二次回路始端依次将被检回路极性端(K1)与公共端(K2)接地，使整个被检回路通过大地构成环路，然后按一定要求调升电流，并在回路中串入电流表，并入电压表，用以监视回路电压量、电流量变化情况。
当接地点在极性端(K1)侧时，互感器二次线圈未包含在被检回路中，因为二次回路交流电阻值(R1)很低(一般为几欧姆)，整个被检环路呈现低阻抗状态，所以回路电流将在较低回路电压值下上升至稳定值;当接地点在公共端(K2)侧时，互感器二次线圈包含在被检回路中，因为互感器二次线圈交流电抗值很高(L1?垌R1)，整个被检环路将呈现高阻抗状态，所以回路电流将会在较高回路电压值下升至稳定值。
接地点不同，电压幅值的变化非常明显。
如检测结果与上述现象一致，则表明被检回路贯通性良好，相别、极性正确。
依次检测A、B、C三相，确保整个回路正确性。
由上可知，两种电流检测方式虽然目的一致，但是在具体实施的过程中有着区别，各有优点和不足。
始端法从互感器二次回路起始点对回路通入额定工作电流，既检查了回路接线的正确性，又顺带一次性检查了此回路所接仪表、继电器等二次装置额定工作状态，工作效率相对较高。
但始端法工作地点通常在一次电气设备间隔中(一般在户外，离控制室较远)，检测试验平台搭装不方便，容易受到天气因素影响。
终端法工作地点主要在控制室内，检测试验平台搭装方便，不受天气因素影响;但由于受检测点局限，互感器二次回路终端装置检查不到，需要另行通电进行检查。
2.电压法。
电压法理论基础与电流法一致，但是在装置上要求最为简便，所需工作人员最少。
3.伏安特性法。
在电流二次回路户外始端端子箱将回路联接端子断开，保证互感器侧二次回路与保护及自动化装置侧二次回路可靠分离;互感器侧二次回路接地点可靠解除。
将伏安特性试验装置在现场布置妥当，接通试验电源，针对需要检测间隔的电流互感器，依次进行各绕组的伏安特性测试。
通过测试出来的电流、电压数据可以很直观的判别出各二次绕组的组别特性，结合对应间隔原理图标注的各个电流二次回路所定义的绕组，可准确核对出计量、测量、保护用电流互感器二次绕组组别接线是否正确。
(四)一次通流法1.短路接地法。
此方法应用的前提，是被检测回路所对应一次系统必须包含依靠磁联系进行一次之间能量传递的设备——变压器，而在单纯依靠电联系传递能量的系统中是不适用的，会使检测用电源发生直接短路故障，引发安全事故。
取一380V稳定电源直接加入变压器一次系统一侧的三相导电回路中，在变压器其他侧将其一次系统三相短路接地;在380V稳定电源——变压器——接地线——大地之间形成回路，此时将会在一次系统产生一较大值短路电流(但远小于一次系统工作电流)，在这一回路包含范围内的所有电流互感器一次侧都会流过这一电流，其二次侧也会按本身工作变比感应出一小电流值，用高精度相位表和钳形表可以迅速、方便的检测出二次回路中三相电流值的大小、方向、角度，从而印证出所需检测回路的正确性。
2.一次直升法。
将大容量升流装置两端输出线直接接在所需检测电流互感器一次柱头两侧，调节升流装置升入大电流(通常为一次额定工作电流)，用钳形表观察其二次回路电流量反应，依靠电流互感器二次回路的基本理论特性判断出回路是否正确。
短路接地法与一次直升法相比，各自优缺点都很明显。
短路接地法灵活、高效，还可依据需要模拟出不同情况的一次潮流运行状态，并通过二次侧电流的反应检验出二次回路与一次系统在实际运行中的关系，实用性最强，多适用于检测大规模新建系统;但此法一次系统电流幅值上升有限，无法检测出电流互感器在一次额定工作电流下其二次回路的工作状态。
一次直升法正好相反，此法可通过一次系统升入大电流检测一次额定工作电流下二次回路的工作状态，但无法实现各种带变压器组的一次系统的潮流运行状态模拟，不具备检测主变差动电流回路正确性的功能。
二、检测方法实际应用简要分析下面，将就目前电力系统继电保护的发展现状结合具体工程应用对以上检测方法进行一定程度的适用性简要分析。
(一)各检测方法汇总表(二)电力系统继电保护的发展现状介绍电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力，因此，继电保护技术得天独厚，在40余年的时间里完成了4个历史阶段的发展，现在正朝着第5阶段的方向发展。
1.第一阶段。
建国后，我国继电保护学科、继电保护设计、继电器制造工业和继电保护技术队伍从无到有，在大约10年的时间里走过了先进国家半个世纪走过的道路。
因而在60年代中我国已建成了继电保护研究、设计、制造、运行和教学的完整体系。
这是机电式继电保护繁荣的时代，为我国继电保护技术的发展奠定了坚实基础。
3.第三阶段。
从70年代中，基于集成运算放大器的集成电路保护已开始研究。
到80年代末，集成电路保护已形成完整系列，逐渐取代晶体管保护。
到90年代初，集成电路保护的研制、生产、应用仍处于主导地位，这是集成电路保护时代。
4.第四阶段。
我国从70年代末即已开始了计算机继电保护的研究，高等院校和科研院所起着先导的作用。
华中理工大学、东南大学、华北电力学院、西安交通大学、天津大学、上海交通大学、重庆大学和南京电力自动化研究院都相继研制了不同原理、不同型式的微机保护装置。
不同原理、不同机型的微机线路和主设备保护各具特色，为电力系统提供了一批新一代性能优良、功能齐全、工作可靠的继电保护装置。
随着微机保护装置的研究，在微机保护软件、算法等方面也取得了很多理论成果。
可以说从90年代开始我国继电保护技术已进入了微机保护的时代。
(三)检测方法应用简要分析前面介绍的电流二次回路的各项检测方式在面对不同阶段类型保护及自动化装置的电流二次回路所体现出来的特点，可进行有机组合，从而对电流二次回路起到良好的检测效果，在充分保证电流回路检测准确的同时又可提高现场工作效率。
1.第一阶段的电磁式继电器。
传统的电磁式保护，其原理构成需一组电磁式继电器联结组成。
因此，在其电流二次回路中继电器的互相联结点较多，但继电器工作无须工作电源，就回路特点，在工程施工及检测时应以下面几种方式配合为宜:(1)绝缘检查;(2)互感器极性检测试验法;(3)交流电流法;(4)伏安特性法;(5)一次直升法。
2.第二阶段晶体管保护装置。
晶体管保护在功能集成方面比传统的电磁式保护有很大提高，电流二次回路联结点明显减少，但装置需通入工作电源才能正常体现其工作性能，就回路特点，在工程施工及检测时应以下面几种方式配合为宜:(1)绝缘检查;(2)欧姆表电阻对线法;(3)电桥回路电阻测试法;(4)互感器极性检测试验法;(5)伏安特性法;(6)一次直升法。
