压缩机基础二次灌浆(环氧树脂灌浆料)施工技术

设备基础二次灌浆施工方案设备基础二次灌浆是指在设备基础周围和底部添加一层二次灌浆层，以提高基础的强度和稳定性。

二次灌浆施工方案需要考虑多个因素，包括施工材料选择、施工工艺、施工步骤和质量控制等。

以下是一个设备基础二次灌浆施工方案的详细描述。

1.材料选择（1）灌浆材料：根据基础的设计要求，选择适合的二次灌浆材料，常用的灌浆材料包括高强度水泥、石英砂和高性能添加剂等。

（2）基础清洁剂：在施工前，对设备基础必须进行彻底清洁，以确保灌浆材料能与基础充分接触。

清洁剂可以选择酸洗剂或碱洗剂等。

2.施工工艺（1）基础处理：在施工前，必须对设备基础进行处理，除去表面的杂质和损坏层。

对于有裂缝的基础，应先进行修复，以确保基础的整体性。

（2）灌浆孔安装：根据设计要求，在基础周围和底部布置适量的灌浆孔。

孔的直径和间距应符合设计要求，并保持孔洞的纵横均匀分布。

（3）施工工具准备：准备好灌浆设备和工具，包括灌浆泵、搅拌器、刮板等。

确保这些设备和工具运行正常，并按照要求进行安装和调试。

（4）灌浆施工：将灌浆材料按照一定比例进行混合，并通过灌浆泵注入灌浆孔中。

通过搅拌器和刮板，确保灌浆材料均匀分布，充实基础空间。

3.施工步骤（1）灌浆孔预处理：在进行灌浆前，用清洁剂对灌浆孔进行清洗，除去杂质和灰尘。

（2）灌浆材料混合：按照规定的比例将灌浆材料放入搅拌器中，用刮板搅拌均匀。

确保灌浆材料质量稳定且无团块。

（3）灌浆施工：将灌浆材料倒入灌浆泵中，通过泵送装置将灌浆材料注入灌浆孔中。

在注浆的过程中，要注意保持一定的泵送压力和速度，以确保灌浆材料能充分填充灌浆孔。

（4）灌浆孔封堵：在注浆完成后，用水泥浆或密封胶对灌浆孔进行封堵，防止灌浆材料流失。

4.质量控制（1）施工现场管理：在施工过程中，要确保施工现场干净整洁，避免杂质进入灌浆孔中。

（2）施工记录：对施工过程进行记录，包括施工时间、灌浆材料使用量、灌浆孔布置情况等。

及时记录问题和处理结果，为后续质量验收提供依据。

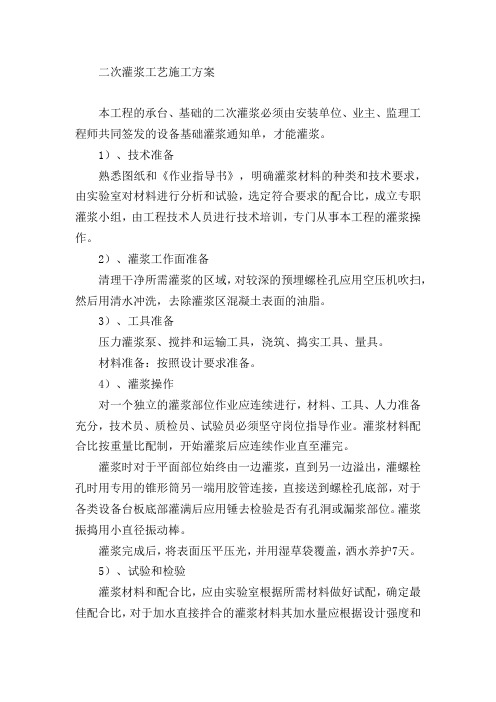

二次灌浆工艺施工方案本工程的承台、基础的二次灌浆必须由安装单位、业主、监理工程师共同签发的设备基础灌浆通知单，才能灌浆。

1）、技术准备熟悉图纸和《作业指导书》，明确灌浆材料的种类和技术要求，由实验室对材料进行分析和试验，选定符合要求的配合比，成立专职灌浆小组，由工程技术人员进行技术培训，专门从事本工程的灌浆操作。

2）、灌浆工作面准备清理干净所需灌浆的区域，对较深的预埋螺栓孔应用空压机吹扫，然后用清水冲洗，去除灌浆区混凝土表面的油脂。

3）、工具准备压力灌浆泵、搅拌和运输工具，浇筑、捣实工具、量具。

材料准备：按照设计要求准备。

4）、灌浆操作对一个独立的灌浆部位作业应连续进行，材料、工具、人力准备充分，技术员、质检员、试验员必须坚守岗位指导作业。

灌浆材料配合比按重量比配制，开始灌浆后应连续作业直至灌完。

灌浆时对于平面部位始终由一边灌浆，直到另一边溢出，灌螺栓孔时用专用的锥形筒另一端用胶管连接，直接送到螺栓孔底部，对于各类设备台板底部灌满后应用锤去检验是否有孔洞或漏浆部位。

灌浆振捣用小直径振动棒。

灌浆完成后，将表面压平压光，并用湿草袋覆盖，洒水养护7天。

5）、试验和检验灌浆材料和配合比，应由实验室根据所需材料做好试配，确定最佳配合比，对于加水直接拌合的灌浆材料其加水量应根据设计强度和施工流动性由实验室确定。

流动性试验合格后取样100mm立方体试块3组，一组用于7天强度，一组用于28天试压，另一组备用，均须达到设计强度的要求。

现场灌浆材料凝固后，检查是否有孔洞，发现有孔洞时，按不合格程序处理，做好施工记录资料，包括：灌浆部位、日期、水温、材料配合比、搅拌后浆温、流动性的试验，试验员、技术员、质安员均应签字，作为交工资料。

二次灌浆施工技术方案一、施工前准备1.人员配备：根据施工要求，组织一支施工队伍，包括工长、钢筋工、模板工、砼工、机械操作工等。

2.材料准备：根据设计方案，采购所需的水泥、砾石、沙子等材料，并确保质量合格。

3.设备准备：检查和确保使用的灌浆设备完好，各种工具齐备，并进行必要的维修和保养。

4.安全措施：制定并严格执行安全生产规定，为施工人员配备必要的安全防护用品，并进行安全教育和培训。

二、施工工艺1.疏松土层处理：将疏松土层进行挖除，并清理干净，确保施工基底的平整度和强度。

2.基底处理：对基底进行打磨、洗净、喷水湿化处理，确保基底与灌浆材料之间的附着性和密实性。

3.砂浆配制：按照设计要求，将水泥、砂子、水按一定比例混合制成砂浆，注意加水量的控制，保证砂浆的浆化性能。

4.灌浆施工：将砂浆通过灌浆泵注入基底中，从施工点开始逐渐向外扩散，确保灌浆材料充分填充基底中的缺陷和裂缝。

5. 施工厚度控制：根据设计要求，控制灌浆层的厚度，一般为5-20mm，不得超过规定范围。

6.灌浆压力控制：根据施工要求，调整灌浆泵的压力，使砂浆能够充分填充缺陷和裂缝，并达到良好的固化效果。

7.施工速度控制：按照设计要求，控制灌浆的施工速度，确保灌浆层的均匀性和稳定性。

8.施工现场的清理：及时清理施工过程中产生的浆料、废料和工具等，保持施工现场的整洁。

三、质量控制1.材料质量：检验水泥、砂子、砾石等原材料的质量，确保符合相关标准，避免对施工质量产生影响。

2.砂浆浆化性能：通过实验方法检测和控制砂浆的浆化性能，确保施工过程中砂浆的均匀性和流动性。

3.灌浆层厚度和充实度：在施工过程中，使用适当的工具进行测量和检验，确保灌浆层的厚度和充实度符合设计要求。

4.施工速度和施工压力：根据工程实际情况，经验性地控制施工速度和施工压力，保证施工质量和效果。

5.施工现场监控：由专人负责对施工现场进行监控和记录，及时发现和解决施工中的问题和质量隐患，保证施工质量。

灌浆料施工工艺本次灌浆料采用C80等级，抗压强度工80MPA,抗弯强度工10MPA,抗冻等级F150,灌浆厚度80川喂灌浆料施工立面图灌浆料施工步骤第一步：二次加固灌浆料基础处理基础表面应进行凿毛处理。

清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。

灌浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。

第二步：二次加固灌浆料支摸1、按灌浆施工图支设模板。

模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。

2、模板与设备底座四周的水平距离应控制在lOOinni左右，以利于灌浆施工。

3、模板顶部标高应高出设备底座上表面50mnu4、灌浆中如出现跑浆现象，应及时处理。

第三步：二次加固灌浆料配制1、一般地，按通用加固型按12-14%的标准加水搅拌，其他加固型按9-10%的标准加水搅拌。

2、推荐采用机械搅拌方式，搅拌时间一般为『2分钟（严禁用手电钻式搅拌器）。

采用人工搅拌时，应先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。

3、每次搅拌量应视使用量多少而定，以保证40分钟以内将料用完。

4、现场使用时，严禁在灌浆料中掺入任何外加剂、外掺料。

第四步：二次加固灌浆料灌浆施工方法1、较长设备或轨道基础，应采用分段施工。

2、二次灌浆时，应符合下列要求。

①二次灌浆时，应从一侧或相邻的两侧多点进行灌浆，直至从另一侧溢出为止，以利于灌浆过程中的排气。

不得从四侧同时进行灌浆。

②灌浆开始后，必须连续进行，不能间断。

并尽可能缩短灌浆时间。

③在灌浆过程中严禁振捣。

必要时可用灌浆助推器沿灌浆层底部推动灌浆料，严禁从灌浆层中、上部推动, 以确保灌浆层的匀质性。

④设备基础灌浆完毕后，应在灌浆后3-6小时沿设备边缘向外切45度斜角以防止自由端产生裂缝，如无法进行切边处理，应在灌浆后3-6小时后用抹刀将灌浆层表面压光。

⑤当灌浆层厚度超过150nini时，应采用加固型高强无收缩灌浆料。

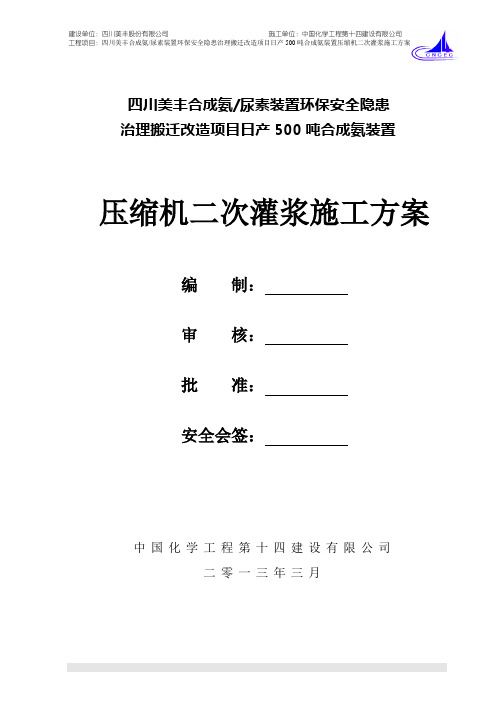

建设单位：四川美丰股份有限公司施工单位：中国化学工程第十四建设有限公司工程项目：四川美丰合成氨/尿素装置环保安全隐患治理搬迁改造项目日产500吨合成氨装置压缩机二次灌浆施工方案四川美丰合成氨/尿素装置环保安全隐患治理搬迁改造项目日产500吨合成氨装置压缩机二次灌浆施工方案编制：审核：批准：安全会签：中国化学工程第十四建设有限公司二零一三年三月工程项目：四川美丰合成氨/尿素装置环保安全隐患治理搬迁改造项目日产500吨合成氨装置压缩机二次灌浆施工方案目录1、编制说明 (1)1.1 工程说明 (1)1.2 编制依据 (1)1.3 CGM-1灌浆料产品的选择及介绍说明 (1)2、工程概况 (2)2.1 施工内容和范围 (2)2.2 主要工程量 (2)3、施工进度计划及施工准备 (3)3.1 施工进度计划 (3)3.2 施工组织与人员准备 (3)4、二次灌浆施工技术措施 (5)4.1 主要施工程序 (5)4.2 主要施工方法 (5)4.3 二次灌浆养护 (7)5、质量保证措施 (8)5.1 组织机构 (8)5.2 质量管理目标 (8)5.3 质量标准 (8)5.4 质量保证措施 (9)6、安全保证措施 (10)6.1 HSE安全管理领导小组 (10)6.2 安全技术交底与培训 (10)7、劳动力需求计划 (11)8、施工机具设备配置计划 (11)9、施工手段用料计划 (11)10、现场制模图 (12)11、交工验收 (15)1、编制说明1.1 工程说明本工程为四川美丰合成氨/尿素装置环保安全隐患治理搬迁改造项目日产500吨合成氨装置压缩机安装工程，共5台压缩机，其中每台往复式压缩机配套地脚螺栓共计44套，离心氨压缩机配套地脚螺栓共计26套。

为了保证压缩机的安装质量，所以对压缩机的地脚螺栓埋设质量和技术要求相对较高，考虑以上因素，压缩机地脚螺栓的埋设方式采用直埋式，对垫铁安装预留层采用二次灌浆的施工工艺。

为保证压缩机地脚螺栓的二次灌浆的施工质量，确保地脚螺栓的定位、埋设及垫铁安装符合机组的安装技术标准要求，特编写压缩机二次灌浆方案，该方案对地脚螺栓的定位、灌浆料的搅拌灌注和后期的养护都进行了详细的阐述及说明，可用于指导压缩机二次灌浆的施工。

大型压缩机组二次灌浆料选用及施工工艺控制[精品资料] 大型压缩机组二次灌浆料选用及施工工艺控制-精品资料本文档格式为WORD,感谢你的阅读。

最新最全的学术论文期刊文献年终总结年终报告工作总结个人总结述职报告实习报告单位总结摘要:二次灌浆即是用细碎石混凝土或者水泥浆将设备地盘与基础表面之间的空隙填满并将垫铁埋在混凝土里，目的是为了固定垫铁并承受设备负荷。

二次灌浆法是预先在基础内留出预留孔，在安装时将地脚螺栓安装在预留孔内并浇灌细碎石混凝土或水泥浆以牢牢固定地脚螺栓。

目前二次浇灌早已广泛运用于设备安装过程。

本文将详细阐述二次灌浆法浆料的选用以及在大型压缩机组中二次灌浆施工工艺，以更好的控制施工质量。

关键词:二次灌浆;浆料选用;施工工艺Abstract: the two grouting is to use fine stone concrete orcement slurry will be the gap between the ground andfoundation surface filling equipment and iron cushionembedded in the concrete, the purpose is to fixed pad ironand under load. The two grouting method is prior in the foundation to set aside the reserved hole, when installingboltsinstalled in the prepared holes and pouring fine stoneconcrete or cement slurry to firmly anchor bolt. At present,two times of irrigation has been widely used in equipment installation process. This paper will elaborate on the twogrouting paste selection and in large compressorunit two times in the grouting process, in order to control the construction quality better.Keywords: two grouting agent selection;construction technology;TU74A大型压缩机组的支撑系统由底盘、基础、地脚螺栓、垫铁以及二次灌浆层等组成。

设备基础冬季二次灌浆一、设备基础冬季二次灌浆的目的设备基础冬季二次灌浆是在冬季对设备基础进行加固处理的一种施工方法。

由于冬季气温较低，设备基础可能会出现收缩、沉降等现象，导致设备安装精度下降，甚至影响设备的正常运行。

为了解决这些问题，采用二次灌浆的方法对设备基础进行加固和调整，以确保设备的稳定运行和精度要求。

二、设备基础冬季二次灌浆的施工要点1.灌浆前准备在灌浆前，需要将基础表面清理干净，并按照设计要求设置模板。

对于灌浆料的选择也是十分重要的，必须符合工程要求，同时也要保证其具有足够的流动性和较小的收缩率。

在搅拌灌浆料时，应按照规定的配合比进行配料，并保证搅拌均匀。

2.灌浆施工在灌浆施工过程中，应按照自下而上的顺序进行灌浆，以避免设备基础产生过大的侧向压力。

同时，应确保灌浆料的填充密实，避免出现空洞和气泡。

在灌浆过程中应及时清理溢出的灌浆料，保证施工面的清洁。

3.养护与检测在灌浆完成后，应按照相关规定进行养护处理，以保证灌浆料达到设计强度。

同时，需要对灌浆层进行检测，确保其承载力和稳定性符合要求。

在养护和检测过程中发现问题时应及时采取补救措施。

三、设备基础冬季二次灌浆的注意事项1.温度控制由于冬季气温较低，应注意对灌浆料的温度进行控制，避免因温度过低导致灌浆料受冻或硬化速度过快。

在施工过程中，应采取保温措施，如使用热水搅拌等，以保证灌浆料的温度在适宜范围内。

2.防止收缩在灌浆料硬化过程中，应注意防止其收缩过大导致灌浆层出现裂缝。

为减小收缩率，可以采取在灌浆料中添加膨胀剂等措施。

3.确保均匀性在搅拌灌浆料时，应注意确保其均匀性，避免出现离析现象。

同时，在灌浆过程中应确保填充密实，避免出现空洞和气泡。

4.控制压力在灌浆过程中，应注意控制灌浆压力，避免因压力过大导致设备基础受到过大的侧向压力而产生变形或损坏。

5.养护与检测在灌浆完成后，应按照相关规定进行养护处理，并按照要求进行承载力和稳定性检测。

发现问题时应及时采取补救措施。

C2- 02工程名称: 大庆石化公司炼油厂新建汽油脱硫装置施工单位: 大庆石化建设公司建筑公司编制日期: 三日一、工程概况...........二、编制依据...........三、施工组织机构及计划四、施工准备....................五、主要分项工程施工及技术方案六、施工计划....................七、质量保证措施................八、施工安全措施................施工方案一、工程概况工程项目名称 : 大庆石化公司炼油厂汽油脱硫装置 -压缩机厂房5、监理单位 : 大庆石化工程有限公司6、施工单位 : 大庆石化建设公司7、工期要求 : 从 2013 年 5 月 10日开工， 2013年 6月 10日竣工。

本工程是大庆石化公司炼油厂汽油脱硫装置二标段灌浆施工，水站基 础、K101A/B基础、压缩机K-201基础、润滑油站基础及其他设备基础柱脚 等已陆续具备二次灌浆的条件。

由于水站基础、K101A/B 基础、压缩机K-201 基础及润滑油站基础设备单体重量较重、底橇面积较大，所以设备底橇的 二次灌浆施工，必须使机组底座与基础面接触贴切、密实、平整，以确保 机组设备的正常运行。

二、编制依椐1、《工程测量规范》 GB50026-2007；5、《建筑施工安全检查标准》 JGJ59-99；6、《建筑机械使用安全技术规程》 JGJ33-2001；1、 2、建设单位 : 中国石油大庆石化公司 3、建设地点 : 大庆石化公司炼油厂内 4、设计单位 : 大庆石化工程有限公司 2、《化工机器安装工程施工及验收规范》 （ 通用规定 ） HGJ 203-83 ； 3、《化工机器安装工程施工及验收规范》（离心式压缩机 ） HGJ205-92； 4、《石油化工建设工程施工安全技术规范》 GB50484-2008；三、施工组织机构和计划1、施工组织机构2、安全组织机构3、质量保证体系4、施工部署及进度安排⑴、灌浆料灌注前的试验。
