截污口改造情况汇报尊敬的领导：我代表污水处理工程管理小组，向您汇报截污口改造的情况。
根据您的指示，我们于今年初开始了本次截污口改造工作。
该工程的目标是改造污水处理厂附近的截污口，以减少污水的直排，提高周边水环境质量。
首先，我们对污水处理厂附近的污水排放点进行了全面的勘查和测量。
初步评估后，我们确定了三个主要截污口改造项目：甲、乙、丙。
甲项目位于污水处理厂东侧河道，是一个容量较大的截污口，污水直排的情况较为严重。
在改造过程中，我们拆除了旧有的截污设备，并新建了更加先进的截污装置。
同时，我们还增加了监测系统，以实时监测截污效果。
经过两个月的工期，甲项目于4月底竣工。
乙项目位于污水处理厂北侧河道，是一个人口稠密地区的截污口。
在改造过程中，我们采用了类似的设计方案，拆除旧有的设备并新建更先进的设备，以更好地截留污水。
我们还增加了人工巡查频率，并进行了宣传教育，提高了居民的污水处理意识。
乙项目于6月初完工。
丙项目位于污水处理厂周边工业园区内，是一个工业园区的主要污水排放点。
这里的污水含有大量的工业废水和化学物质，对周边的水环境造成了严重的污染。
我们在改造过程中采用了更加复杂的设计，包括添加废水处理设备和增加化学药剂的使用。
与此同时，我们还与工业园区签订了保洁协议，确保其按照规定进行污水处理。
丙项目已于8月完工。
截污口改造工程的实施过程中，我们遇到了一些挑战和困难。
首先，拆除旧有设备和建设新设备需要占用一定的湿地和土地资源，我们与相关部门积极协调，确保了改造工程的顺利实施。
其次，污水处理厂附近的居民和企业的污水排放量较大，对截污口的容量提出了较高的要求。
我们仔细评估并调整设计方案，确保了截污效果。
通过截污口改造工作，大幅减少了污水的直排量，改善了周边水环境质量。
目前，经过监测显示，改造后的截污口平均截留率提高了30%，污水直排情况明显改善。
居民和企业的污水处理意识也有所提高，他们更加重视污水处理并积极参与其中。
河北渗水事故调查总结汇报根据对河北渗水事故进行调查和总结，下面是一份1000字的汇报：尊敬的领导、各位同事：大家好！本次我将向各位汇报关于河北渗水事故的调查总结。
河北渗水事故发生在今年4月初，该事故造成了至少10人死亡和数十人受伤，给当地居民生活和财产造成了重大损失。
为了深入了解和分析事故原因，并提出有效的措施预防类似事故再次发生，我们组织了一支由专家、技术人员和相关部门人员组成的调查组。
首先，我们对事故现场进行了详细勘察。
事故现场位于一座农村区域，周围主要是耕地和村民居住区。
通过对建筑和地形的观察，我们发现事故发生的建筑地基深度较浅，而周围地势比建筑高，这可能导致了地下水在高压下渗入建筑物内。
接下来，我们搜集了相关的数据和文档资料。
根据调查，这座建筑是由当地政府委托一家建筑公司进行施工的。
我们查阅了施工合同、设计图纸和土壤勘探报告等文件，发现在设计和施工阶段存在问题。
设计方未考虑到该地区地下水位较高的因素，导致地基设计不合理。
施工方在进行基坑开挖时未采取有效的防渗措施，使得地下水被迅速引入建筑物内部。
此外，我们还对施工队伍进行了访谈。
施工队队长表示由于工期紧迫和预算限制，施工过程中并未充分考虑当地地下水的情况。
而建筑公司的项目经理则对施工队的不专业行为负有责任，他们没有为施工队提供足够的指导和培训。
基于以上的调查结果，我们提出以下几点建议：首先，加强对建筑工程设计的审查和监督，确保设计合理。
设计院应加强对设计过程的监控，考虑当地地下水位及其他地质因素，制定合理的设计方案。
其次，加强对施工队伍的管理和培训，确保施工质量。
建筑公司应加强对施工队伍的培训，提高他们的专业素质和安全意识。
在施工过程中，监理部门应定期检查，确保施工按照设计要求进行。
第三，加强地质勘探工作，提供准确的地下水位信息。
地质工程公司应在设计初期进行准确的地下水位勘探，为施工提供重要的地理信息。
最后，建立完善的事故预警和应急机制。
水库加固防渗先导孔试验成果及地质勘察报告前言一、工程概况：白果河水库枢纽工程由主坝、一副坝、二副坝、溢洪道、输水管等主要建筑物组成。
主坝为粘土心墙坝，坝顶高程106m，顶宽7.0m，最高坝高27.50m，坝长196.0m，心墙顶高程105.0m，顶宽2.0m，副坝两座，均为粘土心墙坝，分布于主坝的左岸，一副坝顶长86.0m，顶宽7.0m，坝顶高程为106.0m，先导孔钻孔实测最大坝高17.50m（基岩面高程88.50m），二副坝坝顶长114.0，顶宽7.0m，坝顶高程为106.0m，钻孔实测最大坝高为18.5m（基岩面高程为87.5m）。
白果河水库主副坝先导孔工作于2008年4月中旬至5月20日完成大坝25孔先导孔钻探及野外试验工作。
其中主坝11孔、一副坝6孔、二副坝8孔，孔距15m至30m，并于5月底提交本报告，其完成主要工作量表一。
表一二、地层岩性近坝库区及坝区出露地层比较单一，基岩岩性主要为中元古界随县群古井组（Pt2g）灰白色绢去钠长石英片岩、绢去母石英钠长片岩夹少量绿帘钠长阳起片岩和钠长线粒岩。
第四系冲洪积（Q al+pl）和残坡积物（Q el+pl）主要分布于河床及两岩相对平缓的地方。
人工填土主要构成大坝坝体等水工建筑物，以粘土、粉质粘土和碎石土为主，最大厚度不超过28m。
三、地质构造近坝库区及坝区地质构造比较简单，未发现明显的断裂构造，仅局部发育小褶曲、片理和节理，但大部分为闭合裂隙。
岩层片理产状变化不大，大坝右坝肩片理产状为NE15°∠43°；左坝肩片理产状为NE30°∠48°，为倾向左岸的纵向容质结构。
四、主坝心墙土体经本次先导孔钻探表明，大坝心墙回填土为第四系全新统人工素填土，以黄褐色、棕褐色低液限粉质粘土为主，一般呈可塑至硬塑状，局部今片岩碎块，干钻较困难。
显然，填筑土料虽未对料场进行严格勘测试验，但仍凭经验进行了一定的选择。
经现场钻孔注水试验渗透系数为 2.1×10-5～2.2×10-4cm/s，平均值为6.6×10-5cm/s，大值平均值为1.1×10-4cm/s，比室内试验要大（见表2）。

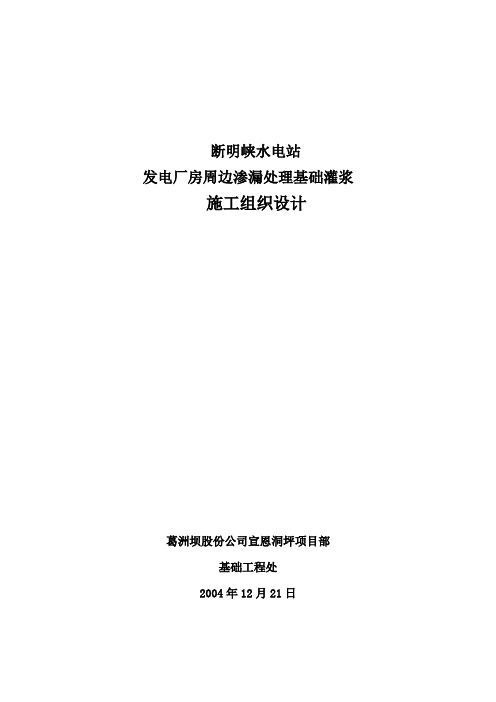

断明峡水电站发电厂房周边渗漏处理基础灌浆施工组织设计葛洲坝股份公司宣恩洞坪项目部基础工程处2004年12月21日目录1 概述2 编制依据3 施工方案4 施工布置5 灌浆施工6 施工进度计划及劳动力组织7 投入主要机械设备计划8 主要材料计划9 质量安全保证措施断明峡水电站发电厂房周边渗漏处理基础灌浆施工组织设计1 概述断明峡水电站位于湖北省咸丰县境内朝阳寺水电站上游约50Km，距县城约25km处。
该电站为20世纪七十年代修建的引水式发电工程，至今已有30余年。
据业主介绍该电站厂房修建时座落于原基础为8~10m的回填石碴层上，在常年的运行以后，遇到洪水季节，当河水来临上涨，厂房内设置的抽排水系统年复一年已难以满足渗水量和抵抗外水压力的能力，特别是电站下游朝阳寺水电站工程的扩建，大坝加高后水位也随之升高，会影响到厂房的正常运行安全，为防止水位升高威协厂房基础稳定，现运行单位提出对厂房外围三面基础进行灌浆处理来增加基础的抗渗能力，以减少基础的渗漏和外水压力。
2 编制依据2.1咸丰县水电设计院“设计图纸”和“基础处理技术要求”。
2.2参照 <<水工建筑物水泥灌浆施工技术规范>>(DI/T5148-2001)和“地基处理手册”之有关要求。
3 施工方案3.1 初拟方案：经现场察看后，同建设方共同商定初拟方案如下，方案一：在厂房内或厂房外沿墙周围三面布设单排灌浆孔。
孔距2.5m，孔深为穿过覆盖层入岩6.0m,灌浆压力0.2～0.5MPa,检查孔合格为透水率q＝10Ln.方案二：沿厂房墙外围 1.0m处布设单排孔，孔距1.5m，孔深入岩6.0m,灌浆压力采用0.3～0.5MPa. 检查孔合格为透水率q ＝10Ln方案三：沿厂房墙外围0.5m处布设一排顶角为85°斜向灌浆孔和一排垂直孔，排距1.5m，孔距2.0m，或单排孔距墙避1.0m 处，孔距1.5m，顶角80°，孔深入岩6.0m,灌浆压力采用0.3～0.5MPa. 检查孔合格为透水率q＝10Ln3.2 推荐方案以上三个方案比较，经研究我们认为方案三比较适宜。

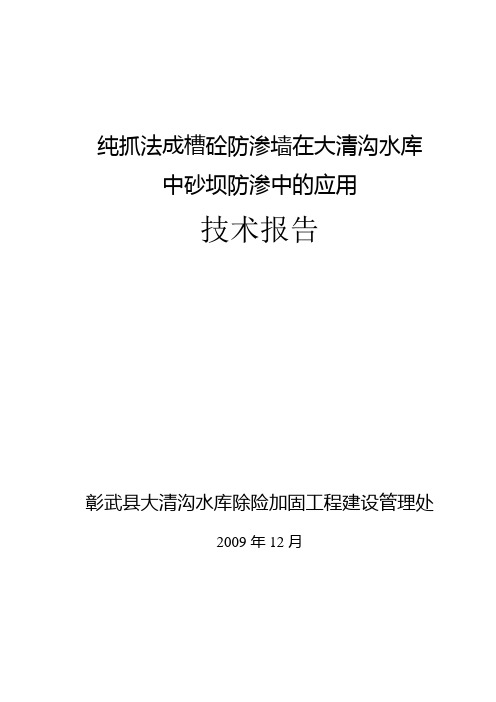

纯抓法成槽砼防渗墙在大清沟水库中砂坝防渗中的应用技术报告彰武县大清沟水库除险加固工程建设管理处2009年12月1 研究目的和意义新中国成立以来，党和政府高度重视水库工程的建设。
截止2006年底，我国己建成各类水库87085座（不含港、澳、台地区），水库总库容5900多亿m3，相当于全国河川年径流总量的1/5，其中绝大多数是土石坝。
这些水库在防洪、灌溉、发电、城乡供水、航运和水产养殖等方面发挥了巨大的效益，为促进国民经济发展、提高人民生活水平、保障社会稳定、改善生态环境做出了巨大贡献。
然而，这些水库大多修建于上个世纪50～70年代，由于当时经济技术条件限制，水文地质资料欠缺，水库设计标准普遍偏低。
许多水库建设质量先天不足，隐患较多，加之水库管理落后，维修不及时，致使工程“积病成险”，渗漏、滑坡、裂缝、地震液化等病险问题异常突出。
尤其是渗漏破坏，已经成为土坝破坏甚至溃坝最主要的诱因之一。
土坝的渗漏破坏给水库的正常运行造成巨大隐患，严重影响工程效益的发挥，并可能导致垮坝失事，给国家和人民的生命财产带来重大损失，甚至严重灾难。
如美国的提堂坝(Teton Dam)为粘土宽心墙坝，1976年6月因渗漏破坏，导致整个大坝溃决，损失严重，提堂河和斯内河下游130km，面积780km2地区绝大部分溃水泛滥，约60万亩良田受淹，52km铁路遭破坏，2.5万人无家可归，损失牲畜约2.0万头。
所以，对土坝渗漏的有效处理是确保工程安全、关系国计民生的大事，对病险水库的除险加固势在必行！2 土坝渗漏处理国内外研究现状土坝渗漏按其部位分为坝体渗漏、坝基渗漏和绕坝渗漏三种。
其处理方法如下：2.1 坝体渗漏处理斜墙法对因施工质量不好，产生管涌、管涌塌坑、斜墙被击穿、浸润线及逸出点被抬高，引起坝身普遍漏水等情况，可用斜墙法处理。
采用粘土或粘壤土作为防渗材料，在原坝体上游面分层填筑、人工夯压、机械碾压成斜墙，以截堵渗流、防止坝体渗漏。
排水断层维修报告模板排水断层维修报告一、基本信息：日期：XX年XX月XX日地点：XX小区XX号楼XX单元XX号二、问题描述：1. 报修人反映，该单元排水管道存在严重堵塞现象，导致排水不畅。
2. 经初步检查，发现排水管道断层现象，影响正常使用。
三、维修过程：1. 断层检查：维修人员对排水管道进行了全面检查，发现XX 楼XX单元地下一层排水管道存在断层现象。
2. 断层定位：维修人员利用专业工具定位断层位置，确认断层长度为X米，位于管道的X处。
3. 断层修复：根据实际情况，采取切割管道、焊接连接等方式进行修复，待修复完毕后再进行测试。
4. 维修测试：修复后的排水管道进行了多次测试，确保排水通畅，不存在漏水情况。
5. 清洁工作：维修完毕后，维修人员对施工现场进行了清理，确保不留下杂物和垃圾。
四、维修结果：经过维修，修复了排水管道断层的问题，排水管道恢复正常使用，排水畅通。
五、存在问题：1. 排水管道断层原因尚不明确，需要进一步调查。
2. 同小区其他楼栋排水管道是否存在类似问题，需要进一步检查。
六、维修建议：1. 加强排水管道的日常维护和管理，定期进行检查，发现问题及时解决。
2. 建议小区业主定期清洗排水管道，预防堵塞问题的发生。
3. 如遇到排水问题，及时报修，避免问题扩大产生更大的维修压力。
七、维修时间与费用：本次维修工作于XX年XX月XX日完成，维修费用为XX元。
八、维修人员：XX维修公司：XXX九、总结：及时维修管道断层问题，对于排水系统的正常运行至关重要。
本次维修成功解决了排水管道断层问题，确保了小区居民的使用需求。
希望小区业主在日常使用中注意保养排水管道，避免再次出现类似问题。
水库大坝渗漏观测报告范文概述本报告是对某水库大坝进行渗漏观测的总结与分析。
在观测过程中，我们采用了一系列的渗漏观测技术和仪器，以确保数据的准确性和可靠性。
通过对渗漏现象的观测和监测，我们能够及时发现潜在的问题，保障大坝的安全和稳定。
报告主要包括观测背景、观测方法、观测结果及分析等内容。
观测背景该水库大坝位于山区，是一个重要的水供应工程。
为了确保大坝的安全运行，我们需要对大坝的渗漏情况进行连续观测和监测。
渗漏检测是水库大坝工程中重要的一环，通过观测和监测坝体渗漏情况，可以及早发现渗漏问题，为后续的处理措施提供科学依据。
观测方法为了准确观测大坝的渗漏情况，我们采用了以下观测方法：1. 人工观察法：利用人工巡检的方式，观察大坝表面是否有渗水迹象，如水珠、湿润等情况。
2. 渗压计测量法：在大坝内部设置一定数量的渗压计，通过监测渗压计的读数变化，了解大坝的渗漏情况。
3. 地质雷达探测法：利用地质雷达设备对大坝进行扫描，通过分析雷达波反射情况，判断出可能的渗漏点。
观测结果及分析根据观测方法采集的数据，我们对大坝的渗漏情况进行了全面分析。
下面是观测结果及分析的详细内容：人工观察法通过人工观察法，我们发现大坝表面有少量水珠和湿润情况。
经过进一步验证，这些水珠和湿润并非由大坝内部渗漏引起，而是附近山区雨水的流失造成的。
因此，排除了大坝内部的渗漏问题。
渗压计测量法我们在大坝内部设置了多个渗压计，并密切监测渗压计的读数变化情况。
经过长时间观测，发现渗压计的读数保持在较低水平，且没有明显的变化趋势。
经过对水库大坝结构的分析和对渗压计数据的比对，我们认为大坝的渗漏量在可接受范围内，不存在严重的渗漏问题。
地质雷达探测法利用地质雷达对大坝进行了多次探测扫描。
通过对雷达波反射情况的分析，我们确定了一些潜在的渗漏点，但经过实际检查后发现，这些渗漏点实际上并没有渗漏的问题。
因此，我们可以得出结论，大坝的渗漏状况较为正常，不存在明显的渗漏点。
截渗墙连续性报告怎么写范文
截渗墙连续性报告通常包括以下几个部分：引言、材料与方法、结果与讨论、结论和参考文献。
下面是一个截渗墙连续性报告的范文，供参考：
引言：
截渗墙是一种常见的地下水工程措施，用于阻止水的渗透。
在设计和施工过程中，确保截渗墙的连续性非常重要，以保证其有效性和长期稳定性。
本报告旨在评估某截渗墙的连续性，并提供相应的建议。
材料与方法：
在本次研究中，选择了某工程项目中的截渗墙进行连续性评估。
采用了以下方法来分析截渗墙的连续性：
1. 直观观察：通过对截渗墙的外部和内部进行视觉检查，观察是否存在裂缝、渗漏、损坏或其他可疑情况。
2. 物理测试：采用地质雷达和电阻率方法，探测截渗墙的内部结构和渗透性。
3. 数据分析：将观察和测试数据进行总结和分析，评估截渗墙的连续性情况。
结果与讨论：
根据直观观察、物理测试和数据分析的结果，我们得出以下结论：
1. 截渗墙外部没有明显的裂缝、渗漏或损坏，总体上保持较好的连续性。
2. 内部物理测试显示，截渗墙的内部结构比较均匀，且渗透性较低，符合设计要求。
3. 结合观察和测试数据，截渗墙的连续性评估结果良好。
结论：
根据本次连续性评估的结果，该截渗墙具有较好的连续性和渗透性，基本符合工程设计要求。
然而，为了进一步确保截渗墙的长期稳定性，建议进行定期的监测和维护工作，及时修复任何发现的裂缝或损坏。
参考文献：
在此列出本报告中所引用的相关文献和资料。
请注意，上述范文仅供参考，具体的截渗墙连续性报告应根据实际情况进行调整和编写。
水库渗水抢修报告模板一、背景近期，公司运营部门接到XX水库泄漏情况的报告。
经过现场勘察，确认水库存在较大渗水问题，导致水库库容下降明显，严重威胁了水库的正常运行和安全。
二、问题分析1.渗水原因：经初步勘测，水库渗漏主要是由于水库壁面和底部缝隙的结构损坏，以及砼材料老化等因素导致的。
2.渗水影响：水库渗水严重影响水库储水量，降低了水利工程的运行效率和经济效益。
同时，渗漏过多会加剧水利工程的龟裂和脆性，导致水库的安全隐患加大。
因此，我们必须采取紧急措施进行处理。
三、解决方案1.立即停止蓄水操作：停止向水库注入水源，以防止进一步损失。
2.启动抢修预案：启动紧急抢修预案，展开抢修工作。
3.排水：对水库进行排干处理，以便后续抢修操作。
4.抢修方案：依据勘察结果制定详细抢修方案，维修水库损坏部件，更换老化材料。
5.复合材料加固：对损坏的壁面和底部进行复合材料加固，以提高结构的承载力和抗渗能力。
6.监测：在抢修过程中要进行渗水检测，判断抢修效果。
四、抢修工作计划1.准备工作：确定抢修需要的人员和材料，并安排相关工作人员准备工作。
2.排水工作：启动排水泵，将水库尽可能排干。
3.模拟抢修：进行抢修前的模拟练习，为实际工作的展开做好准备。
4.实施抢修：根据抢修方案进行具体抢修操作。
5.检测工作：在抢修过程中随时检测渗漏情况，调整抢修方案。
6.恢复工作：在抢修完毕后进行清理工作，恢复到正常工作状态。
五、抢修结果经过抢修处理，水库渗漏情况明显减轻，目前已经恢复到正常运行状态。
监测数据显示，渗水情况已经得到有效控制，达到预期效果。
六、经验总结1.对于水库等大型水利设施的抢修，一定要高度重视，制定详细的抢修方案，安排合适的抢修工作人员和材料。
2.抢修过程中要高度注意安全，明确责任，进行规范的操作步骤和防护措施。
3.抢修后要进行复查，保证抢修效果，并收集总结经验，避免类似情况再次发生。
目录一、实习目的 (2)二、实习要求 (2)三、实习内容施工总概： (3)四、工作内容. (4)五、截渗洞的施工 (5)1.概述 (5)2.工程地质条件 (5)3.施工方案 (6)4.施工工艺过程 (7)4.土方明挖 (7)5.隧洞砼衬砌施工方法 (9)六、实习心得 (10)一、实习目的2012年10月15日我们在老师的带领下对南沟门水利枢纽工程进行了认知实习。
此工程位于陕西省延安市洛川县交口镇境内葫芦河上，到了交口镇沿着葫芦河向上游约走上三四公里就到了此次实习的目的地南沟门水库。
此次实习主要是分为现场技术人员的讲解和听一些项目人员作的报告，从而对大坝的施工管理作出进一步的认识。
这次水利实习有以下目的：1．了解在国家拉动内需的大政方针下的我国水利水电工程和农田水利工程建设以及水资源综合利用的方针、政策和发展趋势； 2．通过对施工工地的参观和现场人员的讲解以及专家的讲座，增强对水利水电工程的感性认识，促进理论与实践的结合，增加工程概念，丰富生产知识，对将要从事的工作有比较全面深入的了解和切身感受，提高分析和解决实际问题的能力，为今后的工作和继续深造打下基础； 3．熟悉水利枢纽的组成与总体布置，各种水工建筑物的作用，组成建筑物及运行管理； 4．了解水利工程规划、设计、施工和运行管理的基本步骤，加深对工程施工技术、施工组织和施工管理知识的理解，为毕业实习做好准备。
二、实习要求1. 通过报告、现场参观和讲解，了解各种水利工程的组成和各部分的布置施工方法，并结合所学知识对建筑物的设计特点、形式及布置合理性进行分析；2. 了解和掌握水库各部分的组成、形式及其功能，各建筑物的形式选择和特点；3. 通过对施工现场的参观和与工程技术人员及专家的交流，熟悉施工技术、施工方法、工程管理以及工程监理等各方面的知识，并对其合理性作出自己的判断。
三、实习内容施工总概：陕西省延安市南沟门水利枢纽工程由芦河南沟水库枢纽、洛河引洛入葫工程两部分组成，其中引洛入葫工程包括马家河低坝引水枢纽和输水隧洞。
南沟门水利枢纽工程位于陕西省延安市黄陵县境内，水库坝址位于葫芦河河口上游3公里处的南沟门附近，距黄陵城约25公里，距洛川县城约17公里，距延安市约120公里，距西安市约180 公里。
南沟门水库枢纽总库容2.006亿立方米，为Ⅱ等、大（2）型工程，枢纽主要建筑物由拦河坝、导流泄洪洞、溢洪道、引水发电洞、坝后电站等五部分组成。
其中大坝、导流泄洪洞、溢洪道为2级建筑物；引水发电洞电因供水对象的重要性也定为2级建筑物，坝后电站属5级建筑物。
南沟门水库拦河坝采用均质土坝，大坝坝顶高程为852.0米，大坝的坝顶宽度为10米，坝顶上游侧设置1.2米高的混凝土防浪墙，墙顶高程852.2米，大坝最低点开挖高程为789.0米，最大坝顶高63.0米，坝顶总长504.43米；坝体上游坡为1:2.75和1:3，在高程830米处设宽3.0米马道；下游坝坡为1:2.5，在高程835 米和818 米处设宽2.0 米的马道，在800.5 米处设棱体排水平台，最大坝底宽为351 米。
坝体上游坝坡在高程812.5 米以上采用厚0.4 米的干砌石护坡，下游坝坡采用浆砌石网格内植草皮护坡。
南沟门水利枢纽导流建筑物按4级设计，围堰导流标准按20年一遇洪水考虑。
设计采用河道一次断流、围堰挡水、隧洞过流的导流方式。
导流洞布置在右岸，施工期作为导流洞使用，工程运用期经过改建作为汇洪洞，属永临结合的建筑物。
导流隧洞全长795米，进口高程803.00米，出口高程795.05米，隧洞断面型式为圆拱直墙型，断面尺寸6×8米。
设计方案中，围堰经土石方平衡计算采用土石围堰。
设计的上游围堰顶高813.50米，顶宽6.0米，堰顶总长236.0米，最大堰高21.5米。
下游围堰布置于导流洞出口上游约800米，最大堰高5.5米，围堰顶宽6.0 米，堰顶总长62米。
设计方案中将施工管理区和生产福利区布置在坝轴线下游600 米至800米的葫芦河右岸，沿葫芦河布置；成品料堆料场、砼拌合系统、机械修配厂及仓库储运等系统布置在坝轴线下游泄洪洞出口附近的河岸滩地上，沿葫芦河两岸布置。
在溢洪道进口附近布设辅助生产企业，以满足溢洪道的施工要求。
四、工作内容.帷幕灌浆钻孔：固定孔位、开孔、准备、钻孔、清孔、记录、孔位转移；帷幕灌浆：孔位转移、钻孔检查及冲洗、灌浆前裂隙冲洗和压力试验、制浆灌浆、观测及封孔；固结灌浆钻孔：固定孔位、开孔、准备、钻孔、清孔、记录、孔位转移；固结灌浆：孔位转移、钻孔检查、钻孔冲洗及压水试验、制浆灌浆、封孔等；回填灌浆：风钻钻孔、制浆、灌浆、压水试验、检查孔钻孔及灌浆、孔位转移。
以及帷幕、固结、回填质量检查孔的施工。
五、截渗洞的施工在本次的实习中我们小组主要负责截渗洞的有关问题，下面就是我们小组通过调查、问老师查资料所总结的一些资料。
.1.概述南沟门大坝右坝肩为单薄黄土山梁，由三级阶地和四级阶地堆积的黄土、黄土状壤土夹古土壤组成，堆积层厚40～70m。
根据地质钻孔资料揭示，在大坝基础防渗轴线上，位于三级阶地底部基础岩石上分布有厚度为0.6m的砾石层，分布高程805～811.4m，其低于正常高水位37～43m，存在绕坝渗漏的问题。
为了解决该层砂砾石的渗透危害性，采取从坝肩结合槽处出露的砂卵石层开始，在截渗线上沿砂卵石层向内部打洞，并修建截渗洞以此来截断砂卵石层，达到截渗的目的。
截渗洞内断面尺寸为3×3.5m的城门洞型，洞壁采用0.5m厚的钢筋砼衬砌，总长200m，其中洞底板基础深入基础基岩0.5m，以确保截渗效果，同时在截渗洞底板上设置一道帷幕灌浆孔与大坝的基础防渗帷幕相连，对底部的基岩进行帷幕灌浆。
在右坝肩下游布置一条从南沟通往截水洞的永久交通洞，便于施工监测。
交通洞采用2.5×3.5m的城门洞型断面，衬砌厚度40cm，洞长165m。
2.工程地质条件南沟门水库坝址位于交口河镇上游约3公里处，坝段河流流向由西向东，平面呈“S”形发育，河谷底部宽度200～280m。
设计坝线以上河槽靠右岸坡脚发育，以下沿左岸坡脚发育。
两岸地形不对称，左岸848.00m高程以下岸坡坡面倾角大于45°，岩石裸露。
848.00m 高程以上黄土覆盖，为河流四级阶地堆积的黄土和砂砾石覆盖。
右岸黄土斜坡，表面地形破碎，植被茂密。
右坝肩由三级阶地堆积的黄土，黄土状壤土夹古土壤和砂砾石组成，堆积层厚50～70m，其中斜坡表面Q3黄土及古土壤属自重湿陷性土层，Q2黄土状壤土和古土壤具湿陷性。
中部Q2黄土状壤土和古土壤属非湿陷性土层。
下部堆积的砂砾石层厚1.0～2.0m，分布高程805.0～807.00m，坝肩上下游连通，最窄处宽度仅220m。
阶地基座表面强风化岩体的透水率q=10～35Lu，透水率q≥3.0Lu的中～弱透水带的垂直厚约10.0～15.0m。
截渗洞内断面尺寸为3×3.5m的城门洞型，洞壁采用0.5m厚的钢筋砼衬砌，总长200m。
交通洞采用2.5×3.5m的城门洞型断面，衬砌厚度40cm，洞长为160m。
左岸灌浆洞内采用2.5×3.2m的城门洞型断面，衬砌厚度40cm，洞长为50m。
3.施工方案进口土方开挖总的施工原则是：自上而下、分层进行(分层高度为3m)，由推土机推至坡下，反铲削坡并在底部装运弃至渣场。
石方明挖采用手风钻造孔，人工装药爆破，并在边坡位置预留100～150cm 保护层，反铲装20t自卸车运至弃渣场，距南沟弃渣1000m。
截渗洞、交通洞及灌浆洞采用 0.2m3机开挖掘进，人工修整洞型，出渣采用ZL30运至洞外装20T 自卸汽车，运到弃渣场。
每次开挖控制在2m。
洞内通风采用11KW轴流通风机通风。
对于特差软弱地段采用‘核心土’法开挖。
交通洞、截渗洞和灌浆洞进口边坡边开挖与支护同时进行，边坡开挖与支护保持高差不超过6m。
根据地质情况，采用不同的支护方式。
不良洞段用钢拱架支护、挂网喷护砼，挂网喷护砼。
软弱地段采用“核心土”法。
洞内砼衬砌根据合同文件介绍，该洞段为粘土。
砼衬砌按照“边开挖、边衬砌”的原则进行，每开挖成型5m，随即进行砼衬砌，底板待隧洞贯通后由里向外浇筑。
模板采用简易模板台车，侧墙为平面模板，顶拱可调组合钢模板。
砼用6 m3运到洞口由砼泵输入仓内，插入式振4.施工工艺过程4.土方明挖土方开挖总的施工原则是：自上而下、分层进行(分层高度为3-4m)，由反铲直接进行挖装，并在边坡位置预留10～15cm保护层，由人工进行修坡处理。
对于隧洞进口，直接采用1.2 m3挖掘机挖土方，并直接装至20T自卸汽车，运至业主或监理工程师指定的弃渣场，运距1.0km，弃渣场内由HP160推土机平场。
根据开挖轮廓用0.2 m3挖掘机对工作面进行全断面开挖，每次开挖掘进控制在2m以内，先开挖中心部分，然后逐渐扩挖的步骤，机械开挖完后，周围预留10-30 cm保护层，机械开挖完成后用人工进行修整、撬挖，达到设计要求。
开挖完成后用ZL-30装载机将土方运到洞外，装20T自卸汽车运至南沟弃渣场。
洞外安装一台11KW轴流通风机，用Φ600 mm风筒向洞内直压送风。
相对于软弱地质需要支护地段，采用‘短掘进，强支护’的原则，开挖进尺控制在1.0-1.2m，必要时进行钢拱架支撑和挂网喷护砼。
特差土质开挖预留核心土环形开挖法施工，将开挖分成两个区，不同位置相互错开分部开挖、支护，形成整体支护系统，逐步向纵深推进。
预留核心土环形开挖法施工工艺流程：施做超前支护→开挖拱部①→初喷砼5cm→安装锚杆→安装拱部钢拱架→挂钢筋网、喷砼→拉中槽→开挖下半拱②→初喷砼→安装拱脚部钢拱架→安装锚杆→挂钢筋网、喷砼→进入下一循环。
开挖每一部分后先初喷5cm厚的砼，及时打入锚杆，然后按照设计间距支立钢拱架，随后铺挂钢筋网和喷射砼至设计厚度，施工时循环进尺控制在0.8～1.0m之间。
软弱地质段施工按照“短进尺、强支护、多循环”的原则开挖。
确有必要时，利用导坑领进扩挖跟进的方式作业，同时辅以人工开挖，并及时在侧、顶拱部位采用工字钢分节制作的钢支撑加强支护，相邻钢支撑之间用Φ25钢筋制作的钢筋花拱架相连，同时进行喷C20砼，喷护厚度20cm，以保证开挖的质量和施工期的安全。
5.隧洞砼衬砌施工方法隧洞底板和拱墙混凝土施工由混凝土拌和系统拌制混凝土，砼由6m3砼罐车运输，砼泵输送砼入仓，插入式振捣器振捣密实，施工中按设计要求作好灌浆管的埋设工作。
砼强度达到规范要求后，钢筋在钢筋加工厂加工，运至工作面按设计要求绑扎焊接。
拱墙混凝土衬砌施工采用简易衬砌台架(详见“隧洞混凝土衬砌支撑示意图”)及墙拱架进行衬砌，采用先墙后拱法、分块分步进行边墙和顶拱衬砌，在起拱线处设工作缝，拱墙衬砌每环长度5m，混凝土施工按规范要求施工。
