设备布线标准

电气设备工程中的电气线路布线规范要求在电气设备工程中，电气线路的布线是一个至关重要的环节。

准确符合电气线路布线规范要求不仅可以保证电气设备的正常运行，还能有效降低电路故障和安全事故的发生概率。

本文将针对电气线路布线规范要求进行详细的探讨。

一、线路布线的设计原则电气线路布线的设计应遵守以下原则：1.安全可靠：线路布线要符合国家相关标准和规范，确保电路的正常运行，同时保证人员和设备的安全。

2.合理经济：布线设计要合理利用电缆、导管等线路材料，控制线路的长度和成本。

3.易于维护：布线应考虑设备的维护和检修工作，使其方便、高效。

4.防止干扰：应采取适当的措施降低电磁辐射、电磁干扰和互干扰。

二、电气线路布线的基本要求1.布线坑槽：布线坑槽应完整、平整、干燥，并符合相关规范要求。

布线坑槽应按照线路规划进行划分，避免交叉和错综复杂。

2.线管及接线盒：线管的安装应符合规定，线管应避免弯曲过大、过小或过多，以免影响线路正常运行。

接线盒的安装位置应合理，易于检修。

3.导线选择：根据电气设备的功率和负载特点，合理选择导线的规格和材质，确保电流传输的稳定性和安全性。

4.线路敷设：线路敷设要求整齐、有序，不得交叉或纠缠。

各种线路应尽可能平行敷设，避免相互干扰。

5.线路标识：每一个线路都应有明确的标识，包括线路名称、供电电压、相数、相序、地线等信息，以方便维护和检修工作。

三、低压电缆的布线规范要求1.电缆敷设：电缆沟槽应符合相关规范，电缆敷设应避免过分弯曲和拉伸。

电缆的敷设应先验收，再绑扎，保证安全可靠。

2.电缆保护：根据线路特点和环境条件，选择适当的电缆保护措施，如穿管、铺设护套等，确保电缆的正常使用寿命。

3.分线盒和接头盒：分线盒和接头盒的安装应符合规范要求，要求线路连接牢固、绝缘良好，维修方便。

4.电缆封堵：在电缆敷设和接头箱等位置，应用专用的电缆封堵材料，确保封堵性能可靠，防止湿气和灰尘进入。

四、高压电力线路的布线规范要求1.导线间距：高压导线间距应符合相关规范，保证安全距离，防止漏电和火灾的发生。

21、设备定位 1.1、设备组成 1.2、设备相对位置 1.3、路宽对设计的影响目录1.4、出入口设备位置的确定 3~42、布线施工 2.1、感应线圈的绕制 4~5 2.2、布线要求 5~73、设备连接 7~94、通讯连接 9~115、关于多进多出的联网 11~126、设备安装及接线 127、附录设备接线图12设备定位随着生活水平的提高，汽车私人拥有量也在逐步增长，停车问题也就日益突出了。

智能卡停车场收费系统为现代停车场提供了一套完整的，方便的，安全的管理方式，日渐成为众多停车场的青睐。

要保证管理系统的方便性、实用性以及长期运行的稳定性，作为它的前期工作----布线、安装无疑是很重要的方面；下面就对标准的一进一出停车场设备的布线和安装作详细的说明。

1、设备组成一套标准一进一出停车场收费系统由入口设备、出口设备及收费处（岗亭）三大部分组成。

A、入口设备有：入口控制机、快速道闸、摄像机、射灯、长距离读卡器、车位显示屏;B、出口设备有：出口控制机，快速道闸、摄像机、射灯、长距离读卡器;C、收费处（岗亭）有：收费电脑，读卡器、UPS电源，对讲主机、道闸手动按钮、收费显示屏、电源控制箱等。

2、设备相对位置以上设备合理布局方能体现出整套系统的方便性和实用性。

一般安装在一条直线上，各设备之间的相对位置有以下要求:A、入口：所有设备应置于一条直线上，入口控制机中心与快速道闸杆间距为3M ；长距离读卡器与入口控制机间距为0.8~1.0M ；摄像机距入口道闸0.8~1.0M，射灯置于摄像机下，能保证良好补光；车位显示屏可视现场情况而定，能保证其在入口位置醒目，便于司机察觉，可立于地面或悬挂（见图地感线圈定位：地感线圈是现场绕制的，位于入口控制机或道闸的两侧（即路面中间），道闸的感应线圈应保证闸杆落下时的正投影在感应圈中间。

B、出口：出口设备相对位置与入口相同，具体尺寸如图C、收费处（岗亭）：岗亭视具体情况而定。

电脑置于收费管理员便于操作和取卡收费方便为宜；收费显示屏安装在司机交费时容易看到的位置。

工业布线标准工业布线标准是在工业生产环境中，为确保电气设备、自动化系统及相关元件安全、稳定、高效运行而制定的一系列规范。

这些标准涵盖了布线设计、施工、检验和维护等方面，旨在降低事故风险，提高生产效率。

一、布线设计规范1.遵循国家相关法律法规和标准，如《电气装置安装工程施工及验收规范》、《低压电气安装工程施工及验收规范》等。

2. 根据生产环境、设备类型和运行条件，选择合适的布线材料，如电缆、电线、接线盒等。

3.合理规划布线路径，避免与工艺管道、热力管道等共架布线，确保线路清晰、简洁。

4.设计合理的电缆桥架、线槽、配电柜等设施，满足生产过程中电力、信号、数据等多类线路的需求。

5.充分考虑防潮、防尘、防腐、防晒等防护措施，确保线路安全可靠。

二、布线施工规范1.按照设计图纸和相关标准进行施工，遵循“安全、经济、合理”的原则。

2.严格把控电缆、电线、接线盒等材料的质量，确保选用合格产品。

3.施工过程中，遵循电缆敷设、接线、绝缘测试等环节的操作规程。

4.及时发现并处理施工中的安全隐患，如线缆损伤、接线不牢固等。

5.做好施工记录，为后期维护提供依据。

三、布线检验规范1.施工完成后，进行全面的检查，确保线路布置合理、接线正确、防护措施到位。

2.采用专业仪器进行绝缘电阻、电压、电流等参数的检测，评估线路安全性。

3.定期对线路进行检查、维护，发现问题及时整改。

4.建立完善的检验报告，记录检验过程和结果。

四、布线维护规范1.制定合理的维护计划，确保线路安全、稳定运行。

2.定期对电缆、电线、接线盒等设施进行检查，更换损坏、老化的元件。

3.定期清理线槽、电缆桥架等设施，防止积尘、积水等导致的安全隐患。

4.加强员工安全意识培训，提高维护技能。

5.建立健全维护管理制度，确保维护工作有序进行。

遵循工业布线标准，有助于提高工业生产环境中的电气安全、设备运行稳定性和生产效率。

从设计、施工、检验到维护，每个环节都至关重要。

只有全面实施标准化管理，才能为我国工业发展创造更加安全、高效的环境。

工厂设备布线标准摘要：一、工厂设备布线的重要性和标准二、工厂设备布线需要遵循的规范三、工厂设备布线的具体操作步骤四、工厂设备布线中需要注意的问题五、总结正文：一、工厂设备布线的重要性和标准工厂设备布线是保证工厂正常运转的关键环节，它负责连接各个设备，为设备之间的通信提供保障。

因此，工厂设备布线必须遵循一定的标准和规范，以确保布线的安全、稳定和可靠。

二、工厂设备布线需要遵循的规范在工厂设备布线过程中，需要遵循的规范包括：1.国家标准：我国的工厂设备布线标准主要参照《电气装置安装工程施工及验收规范》(GB 50254) 等国家标准。

2.行业规范：不同的行业有不同的设备布线规范，如石油化工行业的设备布线需要遵循《石油化工企业电气装置安装工程施工及验收规范》(SH 3501) 等。

3.企业规范：根据企业的具体情况，制定适合本企业的设备布线规范。

三、工厂设备布线的具体操作步骤工厂设备布线的具体操作步骤包括：1.设计阶段：在设计阶段，需要根据设备的位置、用途和功率等因素，制定合理的布线方案。

2.施工准备：在施工前，需要对布线材料进行检查，确保材料的质量和规格符合要求。

同时，还需要对施工人员进行培训，确保他们熟悉布线规范和操作流程。

3.布线施工：在施工过程中，需要按照设计方案进行布线，同时遵循相关规范，确保布线的安全、稳定和可靠。

4.布线验收：在布线完成后，需要对布线进行检查和测试，确保布线的质量符合要求。

四、工厂设备布线中需要注意的问题在工厂设备布线过程中，需要注意以下问题：1.安全问题：在布线过程中，需要保证布线的安全，防止布线过程中的触电、火灾等事故。

2.稳定性问题：布线需要保证设备的稳定运行，防止因布线问题导致的设备故障。

3.可靠性问题：布线需要保证线路的可靠性，防止因线路故障导致的设备通信中断。

4.美观性问题：在保证布线安全、稳定和可靠的前提下，还需要考虑布线的美观性，确保布线整洁、有序。

五、总结工厂设备布线是保证工厂正常运转的关键环节，需要遵循一定的标准和规范。

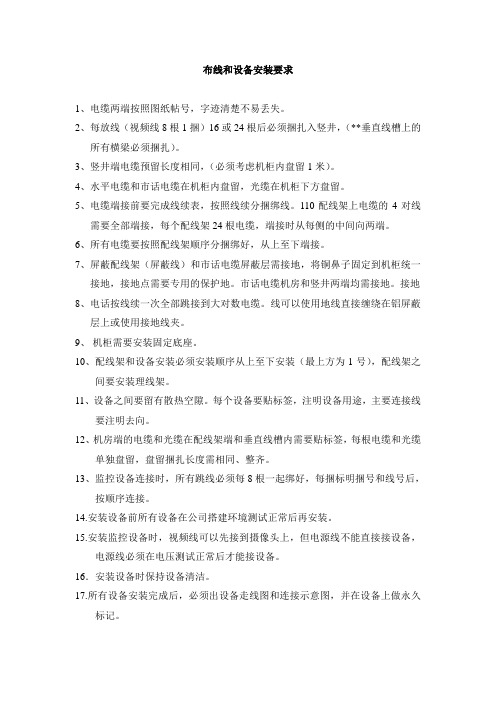

布线和设备安装要求1、电缆两端按照图纸帖号，字迹清楚不易丢失。

2、每放线（视频线8根1捆）16或24根后必须捆扎入竖井，（**垂直线槽上的所有横梁必须捆扎）。

3、竖井端电缆预留长度相同，（必须考虑机柜内盘留1米）。

4、水平电缆和市话电缆在机柜内盘留，光缆在机柜下方盘留。

5、电缆端接前要完成线续表，按照线续分捆绑线。

110配线架上电缆的4对线需要全部端接，每个配线架24根电缆，端接时从每侧的中间向两端。

6、所有电缆要按照配线架顺序分捆绑好，从上至下端接。

7、屏蔽配线架（屏蔽线）和市话电缆屏蔽层需接地，将铜鼻子固定到机柜统一接地，接地点需要专用的保护地。

市话电缆机房和竖井两端均需接地。

接地8、电话按线续一次全部跳接到大对数电缆。

线可以使用地线直接缠绕在铝屏蔽层上或使用接地线夹。

9、机柜需要安装固定底座。

10、配线架和设备安装必须安装顺序从上至下安装（最上方为1号），配线架之间要安装理线架。

11、设备之间要留有散热空隙。

每个设备要贴标签，注明设备用途，主要连接线要注明去向。

12、机房端的电缆和光缆在配线架端和垂直线槽内需要贴标签，每根电缆和光缆单独盘留，盘留捆扎长度需相同、整齐。

13、监控设备连接时，所有跳线必须每8根一起绑好，每捆标明捆号和线号后，按顺序连接。

14.安装设备前所有设备在公司搭建环境测试正常后再安装。

15.安装监控设备时，视频线可以先接到摄像头上，但电源线不能直接接设备，电源线必须在电压测试正常后才能接设备。

16．安装设备时保持设备清洁。

17.所有设备安装完成后，必须出设备走线图和连接示意图，并在设备上做永久标记。

18.必须与现场指挥部、土建工程队、装潢部门紧密配合，协调相互间的工作，及时通报工艺流程。

19. 视频线，语音线切莫靠近电缆（大于380V应距离两米），预防干扰。

20.施工时必须协调施工队与业主进行职责商谈，提出布线许可，主要是钻孔、走线、信息插座具体定位、机柜具体定位、线缆标识。

自动化设备电气布线规范1. 引言自动化设备电气布线规范是为了确保自动化设备的电气系统能够正常运行并确保工作安全的指南。

本文档旨在为工程师、技术人员和维护人员提供电气布线的准则和要求。

2. 设计原则在进行自动化设备电气布线设计时，需要考虑以下原则：2.1 安全性电气布线设计必须符合国家和地方的安全法规，并确保人员的生命安全和设备的安全运行。

2.2 可靠性电气布线必须具有可靠性，能够确保设备长期稳定运行，减少故障和停机时间。

2.3 可维护性电气布线设计应考虑到日常维护和故障排除的便捷性，方便维护人员进行检修和更换。

2.4 灵活性电气布线设计应具有一定的灵活性，方便后期的扩展和改造，适应未来的需求变化。

3. 电气布线规范3.1 电缆选择在电气布线过程中，应根据具体需求选择合适的电缆。

电缆应具有耐高温、耐油、耐磨和良好的绝缘性能。

在选择电缆时，还要考虑电缆的长度、电流负荷和环境条件。

3.2 接地设计接地是保证电气安全的重要措施之一。

在电气布线设计中，需要合理设计接地系统，确保接地电阻符合标准要求，并定期进行接地系统的检测和维护。

3.3 线路划分和标识在电气布线中，应将不同功能的线路进行划分，并使用标识符号进行标识，以方便维护人员区分和查找。

标识应清晰可见，并应遵循相关标准。

3.4 控制柜布局控制柜是自动化设备电气系统的核心部分，其布局应合理、清晰。

应根据设备的功能和需求，将电气设备和元件合理安装在控制柜内，并预留足够的空间便于维护和扩展。

3.5 线缆固定在电气布线中，线缆需要进行固定，以减少振动和松动带来的潜在故障。

线缆的固定应符合相关标准和要求，并注意保持一定的间距，避免短路和干扰。

3.6 绝缘保护在电气布线中，需要注意绝缘保护，以减少电气事故的发生。

应使用合适的绝缘材料对裸露的电器设备进行绝缘，并确保绝缘材料的质量和可靠性。

3.7 安全开关和保护装置在电气布线中，应配备合适的安全开关和保护装置，以确保设备和人员的安全。

机械设备布线规范要求机械设备的布线规范要求是确保设备运行安全和电气系统高效运行的重要指导。

本文将介绍机械设备布线的一般要求和相关标准，以及在实际布线过程中需要注意的问题。

一、机械设备布线的一般要求1. 安全性要求：机械设备的布线必须符合国家安全规范和相关标准，确保电气系统稳定可靠，避免因电路问题引发的事故。

2. 过载保护：根据设备功率和实际负载情况，选择适当的断路器、熔断器和隔离开关等设备，以保护电路免受过载和短路等故障的影响。

3. 接地保护：机械设备的金属外壳必须可靠接地，以防止人体触电的危险。

同时，合理设置接地线路，确保设备运行时电磁干扰的最小化。

4.线缆选择：根据设备的功率需求和环境条件，选择合适的电缆规格和材质，确保电缆的安全可靠，并减少电压降、温升等现象。

5. 防护装置：在布线过程中，应设置适当的防护装置，包括绝缘套管、保护管和护套等，以提高电缆的使用寿命并保护电缆免受机械损伤的影响。

二、相关标准和规范1. 国家标准：机械设备布线需符合国家标准，如《机械设备电气安装工程施工及验收规范》（GB 50051）和《机电工程设计规范》（GB 50303）等。

2. 行业标准：不同行业可能有自己的标准和规范，如《食品机械设备安装工程技术规范》和《化工机械设备安装施工及验收规范》等，根据实际情况选用相应标准。

三、布线注意事项1. 路径规划：合理规划电缆走向和敷设路径，确保电缆的布置整齐美观，并尽量避免与其他设备或管道发生交叉和干扰。

2. 布线密度：根据电缆数量和空间要求，合理控制电缆的密度，避免电缆之间过于密集，影响散热和日常维护。

3. 标识标志：每根电缆都应有清晰的标识标志，包括电缆编号、用途、电压等信息，方便维护及故障排除时的准确定位。

4. 弯曲半径：在敷设过程中，严禁弯曲半径过小，以避免电缆损坏或破裂。

根据电缆规格和弯曲性能，合理设置弯曲半径。

5. 绝缘保护：布线过程中，应注意保护电缆绝缘层不受机械损伤和腐蚀。

电气工程中的设备布线规范要求在电气工程中，设备布线是一个非常重要的环节，它直接关系到电气系统的安全性、可靠性和性能。

为了确保设备布线达到规范要求，下面将介绍电气工程中的设备布线规范要求。

1. 设备布线的基本原则设备布线需要遵循以下基本原则：1.1 安全性：设备布线应符合国家电气安全标准和相关法规法规定，确保电气系统运行的安全可靠。

1.2 可靠性：设备布线应确保电气系统长时间无故障运行，减少电路故障和人为疏忽造成的事故风险。

1.3 经济性：设备布线应合理选用线缆规格和布线方式，降低工程造价，提高经济效益。

2. 设备布线的基本要求设备布线需要满足以下基本要求：2.1 线缆规格：根据设备的功率、额定电流和线路长度等因素，合理选择线缆规格，保证线缆能够承载电流，并考虑到线缆的阻抗、温升和电压降等因素。

2.2 线缆敷设：线缆应按照设计要求进行敷设，避免与其他设备或金属结构相交叉，防止产生干扰，同时要注意线缆的保护，如采用沟槽、管道或梯级槽等方式。

2.3 接地系统：设备布线需要确保接地系统完整可靠，减小设备的绝缘电阻，提高安全性能。

接地线应按照要求连接到主接地体上，不得与其他线路共用。

2.4 过载保护：为了防止设备过载，设备布线需要根据设备的额定功率和电流选择适当的过载保护装置，保证系统的安全运行。

2.5 防雷保护：设备布线需要采取防雷措施，设置避雷器、接地网等装置，确保设备在雷击天气下不受影响，保护设备和系统的安全性。

2.6 标识：设备布线需要对设备进行清晰明确的标识，标示设备的名称、编号和功能等信息，方便运维和维修工作。

3. 设备布线的操作规范设备布线还需要遵守以下操作规范：3.1 线缆的连接：线缆的连接要牢固可靠，不得出现接触不良或产生高温现象。

接线点应采用压接或焊接方式连接，且应进行必要的绝缘处理。

3.2 线缆的弯曲半径：线缆的弯曲半径应符合规定要求，避免过小的弯曲半径导致线缆导体受损或绝缘层破损，造成短路故障。

机柜布线标准机柜布线是数据中心建设中非常重要的一环，良好的机柜布线标准不仅可以提高数据中心的运行效率，还可以保障设备的安全和稳定运行。

本文将从机柜布线的规范、布线方式、布线材料等方面进行详细介绍，希望能够对大家有所帮助。

首先，机柜布线需要遵循一定的规范。

在进行机柜布线时，需要根据数据中心的实际情况和需求，合理规划布线方案，遵循相关的标准和规范进行操作。

同时，还需要考虑布线的美观性和易维护性，确保布线整齐、清晰、易于管理。

其次，机柜布线可以采用不同的布线方式。

常见的机柜布线方式包括水平布线和垂直布线。

水平布线是指在机柜内部进行布线，主要是连接服务器、交换机等设备；而垂直布线则是指从机柜顶部或底部引出布线，连接到机房内部的主干线路。

在选择布线方式时，需要根据实际需求和机柜布局进行合理规划，确保布线的稳定性和可靠性。

另外，机柜布线所使用的材料也至关重要。

在进行机柜布线时，需要选择高质量的布线材料，包括网线、光纤、连接器等。

这些材料的质量直接影响着整个数据中心的运行效率和稳定性，因此在选购和使用时需要格外注意，确保材料的可靠性和耐用性。

总的来说，机柜布线标准对于数据中心的建设和运行至关重要。

合理规范的机柜布线可以提高数据中心的运行效率，保障设备的安全稳定运行，减少故障和维护成本。

因此，在进行机柜布线时，需要严格遵循相关的规范和标准，合理选择布线方式和材料，确保布线的稳定性和可靠性。

希望本文的介绍对大家在机柜布线方面有所帮助，也希望大家在进行机柜布线时能够严格按照相关标准进行操作，确保数据中心的安全稳定运行。
