PCB抄板步骤及双面板抄板、视图审查方法解析

xhpcb抄板使用技巧XH-PCB抄板是一种常见的电路板复制技术，使得我们可以快速、准确地复制电路板。

以下是一些XH-PCB抄板使用技巧。

1.选择合适的XH-PCB抄板工具。

抄板工具的选择非常重要，因为它会直接影响到抄板的质量和效率。

确保选择一款质量可靠、操作方便的抄板工具。

2.仔细阅读电路板原理图。

在进行XH-PCB抄板之前，首先要仔细阅读原电路板的原理图。

通过理解原理图中的电路连接和元件布局，可以更好地进行抄板。

3.分析电路板布局。

观察原电路板的布局，特别是元件的相对位置和连接方式。

在抄板过程中，可以根据原电路板的布局来确定元件的摆放位置和连接方式。

4.标记元件。

当开始抄板时，为了不混淆元件，可以使用不同颜色的标记笔或标签来标记元件的位置。

这样可以避免在抄板过程中出现混淆或错误。

5.注意元件的引脚连接。

在进行电路板抄板时，要特别注意元件的引脚连接。

确保正确地将元件的引脚连接在一起，这样才能保证电路板的正常工作。

6.进行连线。

根据原电路板的布局和连接方式，在新的电路板上进行连线。

使用导线或电路板布线的方式进行连线，确保连线的可靠性和稳定性。

7.检查连线和元件的连接。

在完成连线后，要仔细检查连线和元件的连接。

用万用表或示波器检查电路板上的各个连接点，确保电路板的连接准确无误。

8.测试电路板。

在进行抄板之后，一定要进行电路板测试。

使用测试仪器或设备对电路板进行测试和检验，确保电路板的功能和性能符合要求。

总之，XH-PCB抄板是一项技术含量较高的工作，需要耐心、细心和专业知识。

通过以上的使用技巧，可以有效地提高抄板的质量和效率。

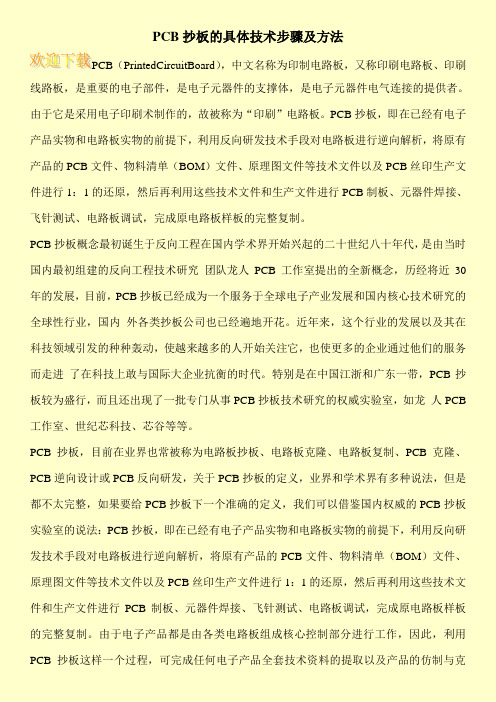

PCB抄板的具体技术步骤及方法PCB（PrintedCircuitBoard），中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的提供者。

由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

PCB抄板，即在已经有电子产品实物和电路板实物的前提下，利用反向研发技术手段对电路板进行逆向解析，将原有产品的PCB文件、物料清单（BOM）文件、原理图文件等技术文件以及PCB丝印生产文件进行1：1的还原，然后再利用这些技术文件和生产文件进行PCB制板、元器件焊接、飞针测试、电路板调试，完成原电路板样板的完整复制。

PCB抄板概念最初诞生于反向工程在国内学术界开始兴起的二十世纪八十年代，是由当时国内最初组建的反向工程技术研究团队龙人PCB工作室提出的全新概念，历经将近30年的发展，目前，PCB抄板已经成为一个服务于全球电子产业发展和国内核心技术研究的全球性行业，国内外各类抄板公司也已经遍地开花。

近年来，这个行业的发展以及其在科技领域引发的种种轰动，使越来越多的人开始关注它，也使更多的企业通过他们的服务而走进了在科技上敢与国际大企业抗衡的时代。

特别是在中国江浙和广东一带，PCB抄板较为盛行，而且还出现了一批专门从事PCB抄板技术研究的权威实验室，如龙人PCB 工作室、世纪芯科技、芯谷等等。

PCB抄板，目前在业界也常被称为电路板抄板、电路板克隆、电路板复制、PCB克隆、PCB逆向设计或PCB反向研发，关于PCB抄板的定义，业界和学术界有多种说法，但是都不太完整，如果要给PCB抄板下一个准确的定义，我们可以借鉴国内权威的PCB抄板实验室的说法：PCB抄板，即在已经有电子产品实物和电路板实物的前提下，利用反向研发技术手段对电路板进行逆向解析，将原有产品的PCB文件、物料清单（BOM）文件、原理图文件等技术文件以及PCB丝印生产文件进行1：1的还原，然后再利用这些技术文件和生产文件进行PCB制板、元器件焊接、飞针测试、电路板调试，完成原电路板样板的完整复制。

怎样抄板呢？抄板流程是怎样的？抄板比设计难度低得多，抄板，其实就是依葫芦画瓢。

抄板步骤的简单说明：1.扫描电路板图片2.运行Quickpcb2005程序3.在文件菜单中调入扫描的电路板图片4.这个软件提供了测量工具和计算器，直接在扫描后的彩色图片上放置任意元素5.抄完顶层，打开层设置菜单，关闭顶层，在文件菜单中调入底层图片6.依次抄出其它内层7.存出PCB文件，完成抄板多层板的抄板流程怎样的？内层的线条是怎样抄出来的？多层板怎样分层？多层板的抄板流程其实就是重复抄双面板的过程。

您掌握到上面提到的“抄完顶层抄底层”的方法，多层板就很容易了。

与抄双面板不同的是，多层板多了一个分层的步骤。

多层板的内层被顶底层覆盖，看不见其中的线路。

当我们抄完PCB的顶底层后，一般都是用砂纸打磨的办法磨掉表层显示内层；砂纸就是五金店出售的普通砂纸，一般平铺PCB，然后按住砂纸，在PCB上均匀磨擦。

丝印与绿油一般一擦就掉，铜线与铜皮就要好好擦几下。

一般来说，蓝牙板几分钟就能擦好，内存条大概要十几分钟；当然力气大，花的时间会少一点；力气小花的时间就会多一点。

磨板是目前分层用得最普遍的方案，也是最经济的了。

咱们可以找块废弃的PCB试一下，其实磨板没什么技术难度，完全不用担心会把板子磨穿磨到手指头哦～～怎样让扫描的图片不失真呢？分辨率不同，得到的图片尺寸会不会不同？为了让扫描后的图片与原板尽量一致，就要让板子尽可能平整地贴合在扫描仪上，以减少光线折射引起的失真。

所以PCB板上的器件最好是拆除，把板子平平整整的放到扫描仪的玻璃台上。

扫描时有一项重要的参数：分辨率（DPI）。

分辨率的单位是：象素/英寸，即每英寸内有多少个象素点，象素点越多，图片越精细;也就是说，分辨率越高，图片越精细。

而尺寸是不会随分辨率变的。

大家可以扫个图试一下，比如一块蓝牙板，用600DPI与2400DPI分别扫描，再调入到Quickpcb 中，我们来量一下两张图的板边尺寸，结果两张图的板边尺寸是一样的，不同的是：当放大屏幕显示时，2400DPI的马赛克比600DPI的少得多，图片清晰得多。

pcb个人抄板的一般步骤-回复PCB（Printed Circuit Board，印制电路板）是电子设备中重要的组成部分，用于连接电子元件并传递电信号和电力。

对于一些电路板的复制或定制，个人抄板是一个常用的方法。

下面是个人抄板的一般步骤。

第一步：准备工作在进行个人抄板之前，需要先准备一些必要的工具和材料。

这些工具和材料包括：PCB布板图（即PCB设计图纸）、印刷透明纸、感光胶片、PCB 基板、影像引导剂、酒精、黄宝石灯等。

此外，还需要准备一个暗房或者黑暗的房间，用于进行光敏感材料的暴光处理。

第二步：设计图纸制作设计图纸是进行个人抄板的关键步骤之一。

设计图纸通常使用CAD软件进行绘制，可以根据电路设计的要求和功能，将电子元件连接在一起，并标明其在基板上的位置。

在绘制设计图纸时，要注意布局规划、引脚连接、信号线长度匹配等因素，以保证电路的正常工作和可靠性。

第三步：输出胶片设计图纸绘制完成后，需要将其输出成胶片。

在进行输出之前，需要将设计图纸导出为常见的图片格式，如BMP、TIFF等。

然后，使用图像转换软件将图片转换成灰度图像，并进行相应的尺寸和比例调整。

接着，将准备好的印刷透明纸放置在打印机上，通过软件设置，将图像输出并打印在透明纸上。

在输出胶片时，注意调整打印机的打印质量和dpi设置，以确保胶片的清晰度和精度。

第四步：制作感光印版感光印版是个人抄板中的关键步骤之一，用于将胶片上的图形图案转移到PCB基板上。

首先，将PCB基板清洗干净，去除表面的氧化物和污垢，然后使用酒精进行擦拭。

接着，将感光胶片与PCB基板重叠对齐，使用夹子固定，确保二者之间没有气泡。

将感光胶片和基板放置在自制或购买的暗房中，使用UV灯照射一定时间，使胶片上的图案转移到感光胶片上。

第五步：显影显影是将感光胶片上没有被曝光的部分溶解掉，以形成电路的图案。

在显影过程中，将准备好的显影剂涂抹在已经曝光的感光胶片上，并用刷子均匀涂抹。

然后，将感光胶片和PCB基板一起放在显影剂中，使未曝光的部分溶解。

pcb个人抄板的一般步骤-回复制作个人抄板是电子制造中的一项重要工作。

个人抄板是将电路设计转化为实际产品的关键步骤之一。

下面是制作个人抄板的一般步骤。

1. 设计原理图和布局图：个人抄板的第一步是根据电路设计的原理图和布局图，理解电路的功能和连接。

原理图是电路设计的图形表示，显示了电路元件之间的连接方式，而布局图则描述了电路元件在PCB上的排列方式。

2. 选择合适的软件工具：在制作个人抄板之前，需要选择适当的软件工具。

常用的PCB设计软件包括Altium Designer、Eagle、KiCad等。

这些软件提供了丰富的库存元件和布局工具，以帮助设计师完成个人抄板。

3. 创建设计文件：使用选定的软件工具，开始创建设计文件。

设计文件包括原理图、布局图和PCB封装库。

原理图和布局图描述了电路结构和连接，而PCB封装库则提供了元件的物理尺寸和引脚布局信息。

4. 添加元件：根据原理图和布局图，将电路元件添加到设计文件中。

在添加元件时，需要注意正确选择封装，并确保元件的连线符合电路设计要求。

5. 连接电路：在添加完所有元件后，开始连接电路。

使用软件工具提供的连线功能，按照原理图上的连接关系，逐步连接电路。

6. 优化布局：完成连线后，进行布局优化。

布局优化旨在最大程度地减少电路板上的干扰和噪声，提高电路性能。

通过调整元件位置和布线路径，以优化信号传输和功率分配。

7. 电气规则检查：在完善布局后，进行电气规则检查。

电气规则检查是确保电路设计符合标准和规范的关键步骤。

该检查可以帮助发现电路连接错误、缺失引脚连接等问题。

8. 输出生产文件：检查完成后，准备输出生产文件。

生产文件包括Gerber 文件、钻孔图和布线清单等。

Gerber文件是用于制造PCB的标准文件格式，而钻孔图则用于指导生产过程中的钻孔操作。

9. PCB制造：将输出的生产文件发送给PCB制造商，进行PCB的制造。

制造商将使用这些文件制作印刷电路板，并按照设计要求进行布线和组装。

PCB抄板、PCB设计、PCB改板的基本步骤PCB抄板、PCB设计、PCB改板的基本步骤PCB设计之步骤一：PCB抄板电路板抄板的先期工作1、利用原理图设计工具绘制原理图，并且生成对应的网络表。

当然，有些特殊情况下，如电路版比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入PCB设计系统，在PCB设计系统中，可以直接取用零件封装，人工生成网络表。

2、手工更改网络表将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等。

将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致，特别是二、三极管等。

PCB设计之步骤二：画出自己定义的非标准器件的封装库建议将自己所画的器件都放入一个自己建立的PCB 库专用设计文件。

PCB设计之步骤三：设置PCB设计环境和绘制印刷电路板的版框含中间的镂空等1、进入PCB抄板系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，版层参数，布线参数等等。

大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。

2、规划印刷电路板，主要是确定电路板的边框，包括电路版的尺寸大小等等。

在需要放置固定孔的地方放上适当大小的焊盘。

对于3mm 的螺丝可用 6.5~8mm 的外径和3.2~3.5mm 内径的焊盘对于标准板可从其它板或PCB izard 中调入。

注意：在绘制电路板地边框前，一定要将当前层设置成Keep Out 层，即禁止布线层。

PCB设计之步骤四：打开所有要用到的PCB抄板库文件后，调入网络表文件和修改零件封装这一步是非常重要的一个环节，网络表是PCB自动布线的灵魂，也是原理图设计与印象电路版设计的接口，只有将网络表装入后，才能进行电路版的布线。

在原理图设计的过程中，ERC检查不会涉及到零件的封装问题。

因此，原理图设计时，零件的封装可能被遗忘，在引进网络表时可以根据设计情况来修改或补充零件的封装。

pcb个人抄板的一般步骤：
pcb个人抄板的一般步骤如下：
1.获取PCB：首先，需要有一块需要进行抄板的PCB。

2.记录元件信息：在抄板之前，需要记录下PCB上所有元件的型号、参数和位置，尤
其是二极管、三极管的方向和IC缺口的方向。

3.拆焊所有元件：将PCB上的所有元件拆下来，并把焊盘孔里的锡去掉。

4.清洁PCB：用酒精将PCB清洗干净。

5.扫描并处理PCB图像：将PCB放入扫描仪中，启动PHOTOSHOP软件，用彩色方式
将丝印面扫入，并打印出来备用。

然后调整画布的对比度和亮度，让有铜膜的部分和没有铜膜的部分有强烈的对比，将此图转为黑白色，检查线条是否清晰。

如果不清晰，重复本步骤。

6.制作电路板：将处理好的PCB图像导入到PROTEL软件中，转换成两层，然后打印
出来，并在透明膜上按照1:1的比例进行打印。

将膜放在PCB上，对比是否有错误。

7.检查并修复错误：如果有错误，需要返回前面的步骤进行检查和修复，然后重复本
步骤。

抄板的制作方法
CB抄板,指的是在欠缺资料的状况,无法生产线路板的状况下,按照现有的产品(成品\线路板),重新绘制PCB资料,以供重新生产的服务.
普通来说,PCB抄板比重新开发产品快捷以及品质有所保证,由于,一款PCB设计到量产,都经过了严格的测试,而抄板,可以省却这些步骤,挺直将实体PCB板资料化以挺直生产.这也是不少中小企业跳过产品开发,挺直实现生产.
PCB抄板步骤
PCB抄板,指就是PCB克隆,或都是PCB COPY,抄板假如容易的,可以挺直拿着PCB重新对比绘制,但是目前大多数状况,都是用扫描仪将PCB重新扫描进电脑后,再用软件对比绘制,步骤如下:
(1)拍照记录PCB外观
首先,对PCB举行拍照,以保存电路板原样图像,供以后参考,包括不同的位置安装的元件类型等. (2)记录各种元件参数
用纸或笔,记录电路板上的各个位置,各个元件的各个参数等信息,以供重新生时焊接安装时用法.
(3)拆卸元件
将PCB电路板上的元件用电烙铁或热风枪拆掉，清除拆卸元件的时候需要当心，不要将焊接焊盘损坏，拆掉元件后，要用吸锡器将电路板上多余锡去掉，以便于观看清晰本来的PCB结构.
(4)扫描线路板
将需要抄板的电路板放进扫描仪，用高辨别率扫描进入电脑用法，扫描的时候，插件板挑选至少在300DPI以上即可，在高精度板（如手机，主板）则需要在1000DIP左右，这样在对比绘制的时候，才干看得清晰。

假如需要抄板的线路板是多导板，则需要扫描一层后，用沙纸轻轻打磨，将线路板上的纤维磨去，以露出下一层的铜箔后，继续扫描，挺
第1页共2页。

PCB抄板攻略一、所需设备扫描仪，电脑，需装PROTEL99和AUTOCAD软件。

二、步骤1.PCB 板扫描先将你要抄板的PCB板放到扫描仪中进行扫描。

本步骤注意事项：a)在扫描仪中调好亮度及、比度和像素等，放一块板子多扫几次找最清楚那一次扫描，把扫描设置记下来，以后扫描时就用这个设置。

b)PCB板应为裸板，且保证表面平整，光滑，扫描时PCB板整个面应紧贴扫描仪的玻璃板。

c)PCB板应整洁，无污物，必要时清洗PCB板，确保扫描出来的图像清晰可辨。

扫描图片质量的高低直接决定了后面描图的准确性和工作难度。

d)保证PCB板在扫描仪中严格平行于扫描仪侧边放置，扫描时可用直尺等辅助工具进行卡位，若为双面板，最好正反面在同一位置进行扫描。

（千万不要有这样的认识：“我有很多的图像处理软件，可以旋转，缩放，变形，扫描PCB板时随便放，到时候再调整”。

我的体会是“图像处理水平再高也很难弥补扫描时带来的误差，因为扫描时图像会产生变形，且不是线性的”）。

e)同一块线路板同一面最好扫描两次（第一次扫描完成后，打开盖，检查位置是否被挪动，合上盖再扫描一次），防止第一次盖板放下来的时候线路板碰歪了。

PCB板扫描是整个抄板过程最关键的一步，做好这一步可以达到事半功倍的效果（其实我想到了四两拨千斤这个词，我觉得这一步就是那个四两）。

2.图像插入CAD软件扫开AUTD CAD软件，新建一个CAD文件，在插入的菜单中选择插入点阵图像，（选择“插入”—“光栅图像参考”）选择到你所要插入的图像之后，会出现插入图像对一话框，在对一话框中选择比例为1:1。

3.调整PCB板图像a)注意！图像与实物必须是1：1，可用直尺量实物尺寸，与CAD测量工具量PCB尺寸的进行比较，必要时对图片进行缩放来实现1：1。

b)即使前面扫描时已经努力将PCB放正了，但是有时图像插入后还是会与水平线有些角度差，可用正交直线画PCB板的一条横线或一条竖线，一眼就能看出来线路板是否偏了，这时，可用旋转的方法进行校正（一般需要输入的角度都很小，小数点后两位的度数）。

PCB 抄板步骤及注意事项所需设备: 扫描仪,电脑,需装PORTEL 99和AUTOCAD软件一、抄板前准备1明确抄板任务2扫描完整PCB的正反两面，用手机拍摄整机；2有导线连接的PCB可先焊下并做好连接标记，以便后期测试。
