工程索道与柔性吊桥

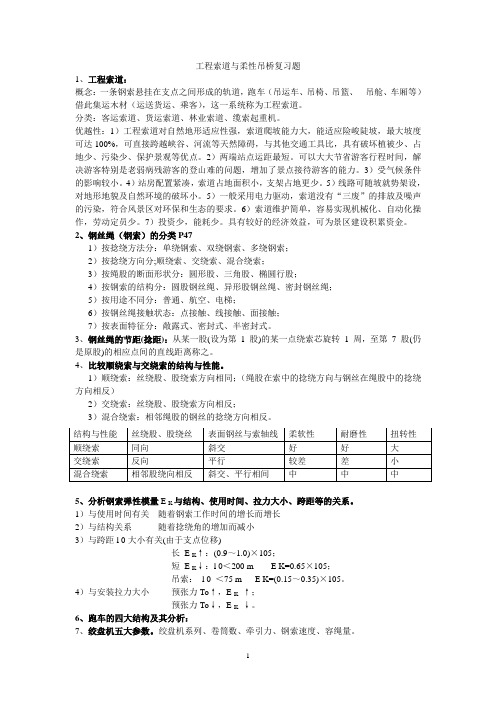

工程索道与柔性吊桥复习题1、工程索道：概念：一条钢索悬挂在支点之间形成的轨道，跑车（吊运车、吊椅、吊篮、吊舱、车厢等）借此集运木材（运送货运、乘客），这一系统称为工程索道。

分类：客运索道、货运索道、林业索道、缆索起重机。

优越性：1）工程索道对自然地形适应性强，索道爬坡能力大，能适应险峻陡坡，最大坡度可达100%，可直接跨越峡谷、河流等天然障碍，与其他交通工具比，具有破坏植被少、占地少、污染少、保护景观等优点。

2）两端站点运距最短。

可以大大节省游客行程时间，解决游客特别是老弱病残游客的登山难的问题，增加了景点接待游客的能力。

3）受气候条件的影响较小。

4）站房配置紧凑，索道占地面积小，支架占地更少。

5）线路可随坡就势架设，对地形地貌及自然环境的破坏小。

5）一般采用电力驱动，索道没有“三废”的排放及噪声的污染，符合风景区对环保和生态的要求。

6）索道维护简单，容易实现机械化、自动化操作，劳动定员少。

7）投资少，能耗少。

具有较好的经济效益，可为景区建设积累资金。

2、钢丝绳（钢索）的分类P471）按捻绕方法分：单绕钢索、双绕钢索、多绕钢索；2）按捻绕方向分;顺绕索、交绕索、混合绕索；3）按绳股的断面形状分：圆形股、三角股、椭圆行股；4）按钢索的结构分：圆股钢丝绳、异形股钢丝绳、密封钢丝绳；5）按用途不同分：普通、航空、电梯；6）按钢丝绳接触状态：点接触、线接触、面接触；7）按表面特征分：敞露式、密封式、半密封式。

3、钢丝绳的节距(捻距)：从某一股(设为第1 股)的某一点绕索芯旋转1 周，至第7 股(仍是原股)的相应点间的直线距离称之。

4、比较顺绕索与交绕索的结构与性能。

1）顺绕索：丝绕股、股绕索方向相同；（绳股在索中的捻绕方向与钢丝在绳股中的捻绕方向相反）2）交绕索：丝绕股、股绕索方向相反；3）混合绕索：相邻绳股的钢丝的捻绕方向相反。

结构与性能丝绕股、股绕丝表面钢丝与索轴线柔软性耐磨性扭转性顺绕索同向斜交好好大交绕索反向平行较差差小混合绕索相邻股绕向相反斜交、平行相间中中中5、分析钢索弹性模量E K与结构、使用时间、拉力大小、跨距等的关系。

客运索道[填空题]1索道工作人员日常工作应做到什么？参考答案：①全体职工必须贯彻“安全第一，预防为主”的方针，遵守国家有关客运索道的法规。

②全体职工应努力学习，做到“两懂四会”即：懂索道技术性能，懂乘座须知；会安全操作，会维护保养，会排除故障，会营救乘客。

③职工必须执行岗位责任制，坚守岗位，不得无故离岗、串岗。

④全体职工必须遵守劳动纪律，认真工作，精心操作，上岗后不得做与本职岗位无关的事情。

⑤穿工装、戴工牌，工作场地不吸烟，工作期间不喝酒，对待乘客必须态度和谐，说话和气，做到耐心解释，百问不厌，不断提高服务质量。

⑥搞好日常检查、维护，做到记录。

[填空题]2每半年检查维护项目有哪些？参考答案：⑴检查救护工具并做救护演习。

⑵检查运载工具及相关连件有无裂纹、锈蚀、螺栓有无松动。

⑶检查驱动机方向轴边接是否可靠，轴向间隙不小于100mm，接头及成型件有无磨损。

⑷减速机工作2500小时后按其容量换油。

⑸每半年对驱动机轨道框架梁有无卡轮现象，限位开关是否动作无关。

⑹每半年对驱动机作一次制动性能测试。

[填空题]3索道的注意事项有哪些？参考答案：⑴夏季雷雨天气严禁开机营运，并将承载牵引接地，每天下班时必须将承载牵引索接地。

⑵五级大风时应停止运行。

⑶线路有人检修时不能开机，为有必要需与线路检修人员联系，并经（站长）批准方能开机。

⑷用救护工具进行线路营救时严禁开机。

⑸一旦发生故障而未排除时，严禁开机。

⑹冬季索道线路，严防山火。

[填空题]4出现停电时，你将怎么办？参考答案：由于停电原因使主驱动机不能运行时，应报告给负责人，迅速使用备用柴油发电机供电驱动运行，将线路载有的乘客收入站内。

[填空题]5索道运行有哪几种工况？特点是什么？参考答案：有重上重下、重上空下、重下空上、空上空下四种工况。

重上重下：电机转矩方向和转速方向一致。

重上空下：电机转矩方向和转速方向一致。

重下空上：电机正转、电机转矩方向和转速方向相反。

空上空下：电机正转、转矩与转速方向一致。

oda悬索理论与悬索桥复习提纲一、考试题型：填空; 选择; 名词解释; 英汉翻译; 简答题二、复习内容1.工程索道的主要类型客运索道、货运索道、林业索道、缆索起重机。

2.半悬空集材索道许可载量计算方法半悬空集材索道许可载量计算可以按照隔离体法和矢量作图法两种方法来计算。

3.吊椅式客运索道的各参数要求单线循环吊椅式客运索道，吊椅距离地面高度不超过8m；吊篮允许离地高度1.0-1.3m；吊厢(箱、舱)允许离地高度2m4.索道索系图的表示与标记方法5.架空索道的主要设备组成及其功能①钢索：供跑车行走、牵引跑车运行、捆挂木材等；②跑车：吊运木材的装置；③绞盘机：索道的动力设备；④支架：起支撑承载索保持悬空状态；⑤鞍座：承托承载索且减少其挠度；⑥止动器：固定在承载索上，使跑车在预定位置停止，以便拖集木材和卸材；⑦滑车：承托、转向、拉紧钢索等作用。

6.客运索道与货运索道的异同点相同：悬索的设计计算理论和方法，索道索系和架设的技术基本要求相同。

区别：运输对象不同；运载工具和名称不同；相关技术参数的要求不同。

不同点客运索道货运索道服务对象人货钢丝绳结构线接触(异径丝) 点接触(等径丝)动力源大圆盘驱动机绞盘机(卷扬机)安全性、耐久性高低造价高低7.客运索道概念及其基本形式概念：利用架空绳支撑和牵引客车运送乘客的机械运输设施。

基本形式：①单线循环式固定抱索器索道、②单线循环脉动式索道、③往复式索道、④脱开挂结式索道、⑤拖牵索道。

8.客运索道在景区建设中的地位和作用1) 改善游客步行上山难2) 提高景区接待能力3) 扩大景区的游览范围4) 加速游客周转5) 可运输建设物资和生活物资6) 为景区发展提供资金来源9.索道设计计算中的四种理论的假设条件悬链线理论和摄动法相同假设条件: ①悬索自重沿曲线均匀分布; ②自曲线的顶点开始,悬索单位长度的重力折合在χ轴上是递增分布的，且递增系数为无穷级数。

悬索曲线：①悬索自重沿曲线均匀分布；②自曲线的顶点开始，悬索单位长度的重力折合在χ轴上是递增分布的，而递增系数为一常数ρ。

现代索道桥设计总结与探讨发布时间：2022-04-07T09:19:32.222Z 来源：《建筑实践》2021年33期作者：代富[导读] 索道桥是锚固于河、谷两岸的一排缆索上铺设桥面架设的桥梁代富中国电建集团成都勘测设计研究院有限公司，四川成都 610072摘要：索道桥是锚固于河、谷两岸的一排缆索上铺设桥面架设的桥梁。

主要用于克服山地宽大的江河、峡谷等障碍和抢修大跨径桥梁，也可用于其他不宜架设浮桥、固定桥的河段。

目前索道桥设计尚无专用规范适用，相关构件设计均参照桥梁通规、钢结构桥梁规范与悬索桥设计规范，其设计标准存在部分差异，对于索道桥这种多作为临时桥梁设计时过于保守。

本文从设计思路与结构计算方面简要探讨索道桥设计时主要考虑的几个重要因素，供大家索道桥设计时参考。

关键词：索道桥库区桥梁临时工程水电站道路设计与施工目前，索道桥的使用多用于临时桥梁，少数可做为永久桥梁使用，随着桥梁设计理念的成熟，索道桥设计与运用有了较大的进步，加之相关规范的不断更新，现代索道桥设计有了不少变化。

1 概述索道桥其主要组成部分有：承重部分（主索、稳定索、横梁等）、桥面构件、连接调整构件（连接器和松紧器）、锚碇、基础等。

主索通常使用钢丝绳，每座桥有十几根至数十根，纵向均匀排列或成车辙式排列。

跨径可达450米以上，桥上允许全重500KN的履带式坦克和1200KN的轮式车辆通行。

目前国内已建成最大索道桥为1985年建成的黄河白浪索道桥，其跨径为438m，载重40吨，为特大跨径索道桥设计施工积累了宝贵经验；近年来修筑跨径较大的索道桥为汶马高速狮子坪隧道索道桥，该桥设计跨径 353米，设计荷载单车60 吨，该索道桥的建成助力狮子坪隧道群施工，为汶马高速建成通车奠定基础。

索道桥架设作业的顺序：构筑锚碇和桥础，安设连接调整构件，张拉主索和稳定索，构筑进出口，设置横梁和桥面构件。

条件允许时，还可以设置中间桥脚，架成多跨索道桥。

2 设计实例2.1 总体布置某水电站库区道路临时索道桥主跨214米，全长239米。

人行索道桥承重索设计与计算方法张煦菡;李睿;李晓章【摘要】索道桥具有结构较简单、自重小、材料用量小、建设周期短、便于架设等特点,在我国的西南山区得到了比较广泛的应用.本文以某索道桥工程为例,借助有限元软件MIDAS CiVIl进行建模分析,得到了索道桥承重索在不同状态下的受力特点.本文分析结果可为同类桥梁设计提供参考借鉴.%Cable bridge is characterized with its simple structure, small weight, low material consumption, short construction period, and easy to set up etc., Cableway bridge has been widely used in our country's southwest mountain. This paper taking cableway bridge as an example,through MIDAS modeling assistant established cableway bridge, briefly introduces the design and calculation of its main cable.【期刊名称】《低温建筑技术》【年(卷),期】2018(040)001【总页数】3页(P84-86)【关键词】索道桥;承重索;有限元【作者】张煦菡;李睿;李晓章【作者单位】昆明理工大学建筑工程学院,昆明650500;昆明理工大学建筑工程学院,昆明650500;昆明理工大学建筑工程学院,昆明650500【正文语种】中文【中图分类】TU311.40 引言索道桥是一种悬索体系桥梁，它是由承重索、锚碇、桥面结构、稳定结构等4个部分组成，其承重索与锚碇为主要受力构件，桥面结构为次要受力构件。

索道桥属于小垂度柔性吊桥[1]，荷载直接作用在桥面结构上，并传递给承重索，承重索为其主要受力构件[2]，因此，对承重索的计算需要考虑它的几何非线性。

运动与营养性抽点开卷一般
汽车营销学抽点开卷简单
面试技巧与策略抽点开卷民间文化与艺术不点好过
音乐艺术入门几乎每节都点唱歌
花卉欣赏与花文化每节点开卷加论文
生命科学概论几乎每节都点开卷
趣味昆虫每次都点开卷难，要做笔记
奥妙植物学点名较轻松开卷要做笔记
创意写作不点名笔记可做可不做、考试内容为上课看得电影与生词，可选
海洋生物学有点但老师很松论文
人类生物学隔几周一点开卷内容为老师PPT可拷贝
中国传统文化生态探考偶尔点论文同学反映很好
日本社会与文化偶尔点论文很好很强大股票投资与技巧每次都要签到开卷一般中医经络穴位趣味谈偶尔开卷简单期货交易教程从不论文简单
茶学概论点名较轻松
音乐基础教程点名简单
中医理论与保健抽点开卷
新产品开发与技术经济分析抽点开卷
园艺疗法抽点开卷简单
观赏水产养殖学基本都见面论文。

临时用工协议甲方:乙方：身份证号码:住址：联糸方式：甲乙双方根据《劳动合同法》的相关法律、法规等有关规定，在平等自愿、协商一致的基础上同意订立本协议，共同遵守。

1、本协议期限为__ 年—月—日至______ 年—月—日。

2、乙方应持有中华人民共和国机动车驾驶证。

3、工作任务3.1、驾驶员应爱惜公司的车辆，平时要注意车辆的保养，经常检查车辆的主要机件。

3.2、出车前，要例行检查车辆的水、电、油及其他性能是否正常，发现不正常时，要立即加补或调整。

出车回来，要检查存油量，发现存油不足一格时，应立即加油，不得出车时才临时去加油。

3.3、驾驶员发现所驾车辆有故障时要立即检修。

不会检修的，应立即报告公司负责人，并提出具体的维修意见（包括维修项目和大致需要的经费等）。

未经批准，不得私自将车辆送厂维修。

3.4、出车在外或出车归来停放车辆，一定要注意选取停放地点和位置，不能在不准停车的路段或危险地段停车。

驾驶员离开车辆时，要锁好保险锁，防止车辆被盗。

不准私自用车及利用公司车辆谋取私利。

3.5、驾驶员对自己所开车辆的各种证件的有效性应经常检查，出车时一定保证证件齐全。

3.6、驾驶员酒后驾车或私自用车造成的一切违章或交通事故后果均由驾驶员本人承担。

3.7、驾驶员对管理人员的工作安排，应无条件服从，不准借故拖延或拒不出车。

对工作安排有意见的，可向上级领导反映。

3.8、驾驶员出车执行任务，遇特殊情况不能按时返回的，应及时设法通知管理人员，并说明原因。

3.9、驾驶员必须随身携带手机。

对公司领导或管理人员的呼叫，应立即应答。

情况特殊确实不能应答的，事后一定要说明原因。

3.10、驾驶员未经领导批准，不得将自己保管的车辆随便交给其他人驾驶；如公司领导批准同意将车交给其他驾驶员驾驶，当事驾驶员应负责检查借车人是否具有合法的驾驶资格（包括驾照有效期、车型及驾照真实性）；需登记出借时间和出借人；严禁将车辆交给无证人员驾驶或练习开车。

3.11、费用报销：驾驶员因公费用（停车费、过路费、加油）必须以正式有效凭证作为报销凭证，由驾驶员整理粘贴报销凭证后，按公司规定走流程，方可报销。

绪论1．什么叫林业架空索道？什么叫客运索道？两者有何区别？2．林业架空索道适应的条件和地面集材机械(集材拖拉机、联合机)比较，它具有哪些优缺点？3．试从索道类型型式、索道设备国产化、使用技术普及性、年承担集材任务的作用等方面说明林业索道的发展情况。

4．试述山地林区集材技术发展的两大途径，并列述其内容和需解决的问题。

5．增力式索道分几种？它们的应用条件如何？6．试述我国现用索道中，以哪种为最佳？何故？7．你对半悬式索道评价如何？8．两种典型增力式索道，现存在什么问题？应怎样解决？9．对今后的集材索道，要求能满足何种条件时用何种索道为宜？10．在森林资源日趋贫乏、伐区日益分散情况下，你认为应采取哪些措施以发挥索道集材、运材的生产效率11．我国林业索道科技的发展趋势怎样？12．客运索道在景区建设中有何地位？13．写出客运索道开发的基本步骤。

14．客运索道与林业索道在绞盘机和钢丝绳的选择上有何不同？15．针对客运索道而言，试论在景区建设中保护和开发的关系。

第一章架空索道类型与标记1．架空索道由哪些主要设备组成，各设备的功能如何？2．索道在林业上按其用途不同，可分成几种主要类型？3．集材索道按承载索的安装和工作方式分成几类？4．从经济效益出发，你认为索道长好？还是短好？(或问：如何处理索道与便道的关系？)5．什么情况下架设全悬增力式单向牵引索道？说明其适用条件，画出其示意图。

6．什么情况下架设全悬增力式双向闭索牵引索道？说明其适应条件，画出其示意图。

7．什么情况下架设半悬增力式单向牵引索道？说明其适用条件，画出其示意图。

8．什么情况下架设半悬增力式双向牵引索道？说明其适用条件，画出其示意图。

9．什么情况下架设单跨大挠度大跨距的索道？架设技术上有何要求？10．什么情况下架设多跨直线索道？说明其适应条件，画出其示意图。

11．什么情况下架设多跨拐弯索道？简述其技术要求。

12．什么情况下架设松紧式索道？说明其适应条件，画出其示意图。

《工程索道与柔性吊桥》期末复习题型：（单选、多选、名词解释、翻译、简答、问答、计算） 一、 名词解释：1、工程索道：一条钢索悬挂在支点之间形成的轨道，跑车借此集运木材(运送货物，运送乘客)，可称为工程索道。

2、柔性吊桥：不设加劲梁或加劲梁高度很小的悬索桥，简称柔性吊桥。

3、失度：失高与跨距的比值，又称矢跨比。

4、索道弦线倾角：弦线与水平线间所夹的锐角称索道弦线倾角，简称弦倾角。

5、无（有）荷悬索线形系数：无（有）荷中央扰度)(0x f 与跨距0l 的比值0S 称为无（有）荷中央绕度系数。

二、 翻译（汉译英）：1、绞盘机： Cableway Yarders2、悬索桥： Suspension Bridge3、悬索的基础理论： Basic Theory Suspension Cable4、索道线路勘测与设计： Surveying and Designing of Cableway5、索道安装架设与使用管理： Installation and Management of Cableway 三、 简答及问答：1、架空索道组成部分、功能？答：① 钢索：供跑车行走、牵引跑车运行、捆挂木材等； ② 跑车：吊运木材的装置； ③ 绞盘机：索道的动力设备；④ 支架：起支撑承载索保持悬空状态； ⑤ 鞍座：承托承载索且减少其挠度；⑥ 止动器：固定在承载索上，使跑车在预定位置停止，以便拖集木材和卸材； ⑦ 滑车：承托、转向、拉紧钢索等作用。

2、悬索理论有几种？哪一种计算更精确？各有什么假设条件？答：悬索理论：有悬链线、抛物线、悬索曲线、摄动法4种，悬链线理论最接近实际情况，计算精确，后3种皆为代数函数法，用以替代悬链线理论作近似计算。

假设条件：3、柔性吊桥设计的主要技术参数：答：柔性吊桥设计的主要技术参数有：①跨径；②矢度；③吊杆间距与直径；④主索中距及宽跨比；⑤桥塔；⑥鞍索；⑦主索及其固定和调整。

4、主缆与主塔的受力特征？答：（1）主缆受力特征：○1主缆是几何可变体，主要受张力作用； ○2主缆在恒载作用下具有很大的初始张力，使主缆维持一定的几何形状。
