平衡重式电动叉车设计首先，平衡重式电动叉车的设计应具备稳定性。
叉车在搬运货物时，会受到货物重量的影响，因此需要在设计中考虑叉车的重心位置，使其能够保持平衡。
一种解决方法是将电池箱和电机放置在车辆的后部，以增加后部重量，提高稳定性。
此外，还可以采用倾斜气囊或避震器等装置，提高车辆的稳定性。
其次，平衡重式电动叉车的设计应具备高效的货物搬运能力。
为了提高搬运效率，可以考虑增加叉车的承载能力。
一种方法是采用高强度材料制作车架和叉子，以提高叉车的承载能力。
另外，还可以采用液压系统来增加叉子的升降力，以适应不同重量的货物。
另外，平衡重式电动叉车的设计应具备便捷的操作性。
为了方便操作员进行搬运工作，应充分考虑驾驶室的布局和控制装置的设计。
驾驶室应采用人性化设计，提供舒适的工作环境，配备合适的座椅和操纵杆，使操作员能够轻松掌握叉车的各项功能。
控制装置应简单直观，操作方便，可以考虑采用液晶显示屏、按键开关等，以提高操作的精准度和效率。
另外，平衡重式电动叉车的设计应具备良好的能源利用效率。
为了提高能源利用效率，可以采用节能型电机和电池。
节能型电机可以减少能源的消耗，延长电池的使用时间。
另外，可以采用能量回收技术来利用制动时产生的能量，减少能源的浪费。
此外，还可以安装能源指示装置，监测电池的电量和使用情况，以提前做好充电准备。
最后，平衡重式电动叉车的设计应具备良好的安全性能。
安全性是设计中的重要考虑因素之一、为了保障操作员和货物的安全，应装备安全防护装置，如安全带、防护栏、警示灯等。
此外，还可以配备安全传感器和监控系统，监测和报警车辆的状态，及时发现潜在的安全隐患，提高工作的安全性。
总之，平衡重式电动叉车的设计是一个综合性的工程，需要考虑到稳定性、搬运能力、操作性、能源利用效率和安全性等多个方面。
只有在这些方面做好设计，才能制造出高效、安全、可靠的平衡重式电动叉车，满足不同工作场所的需求。

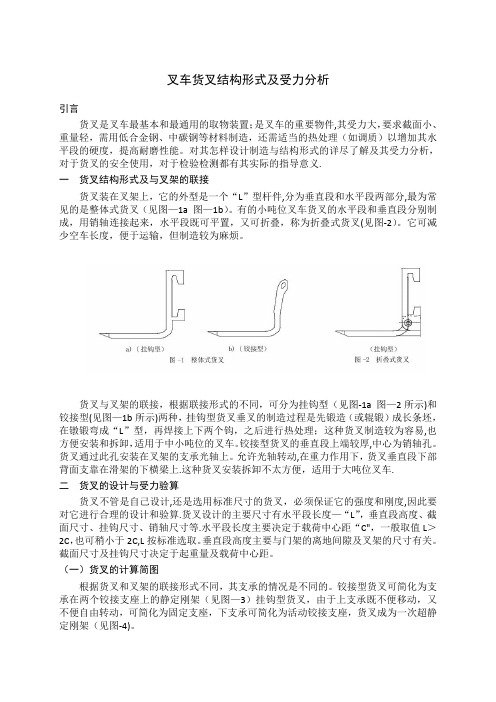

叉车货叉结构形式及受力分析引言货叉是叉车最基本和最通用的取物装置；是叉车的重要物件,其受力大，要求截面小、重量轻，需用低合金钢、中碳钢等材料制造，还需适当的热处理（如调质）以增加其水平段的硬度，提高耐磨性能。
对其怎样设计制造与结构形式的详尽了解及其受力分析，对于货叉的安全使用，对于检验检测都有其实际的指导意义.一货叉结构形式及与叉架的联接货叉装在叉架上，它的外型是一个“L”型杆件,分为垂直段和水平段两部分,最为常见的是整体式货叉（见图—1a 图—1b）。
有的小吨位叉车货叉的水平段和垂直段分别制成，用销轴连接起来，水平段既可平置，又可折叠，称为折叠式货叉(见图-2）。
它可减少空车长度，便于运输，但制造较为麻烦。
货叉与叉架的联接，根据联接形式的不同，可分为挂钩型（见图-1a 图—2所示)和铰接型(见图—1b所示)两种，挂钩型货叉垂叉的制造过程是先锻造（或辊锻）成长条坯，在镦锻弯成“L”型，再焊接上下两个钩，之后进行热处理；这种货叉制造较为容易,也方便安装和拆卸，适用于中小吨位的叉车。
铰接型货叉的垂直段上端较厚,中心为销轴孔。
货叉通过此孔安装在叉架的支承光轴上。
允许光轴转动,在重力作用下，货叉垂直段下部背面支靠在滑架的下横梁上.这种货叉安装拆卸不太方便，适用于大吨位叉车.二货叉的设计与受力验算货叉不管是自己设计,还是选用标准尺寸的货叉，必须保证它的强度和刚度,因此要对它进行合理的设计和验算.货叉设计的主要尺寸有水平段长度—“L”，垂直段高度、截面尺寸、挂钩尺寸、销轴尺寸等.水平段长度主要决定于载荷中心距“C"，一般取值L＞2C，也可稍小于2C,L按标准选取。
垂直段高度主要与门架的离地间隙及叉架的尺寸有关。
截面尺寸及挂钩尺寸决定于起重量及载荷中心距。
（一）货叉的计算简图根据货叉和叉架的联接形式不同，其支承的情况是不同的。
铰接型货叉可简化为支承在两个铰接支座上的静定刚架（见图—3）挂钩型货叉，由于上支承既不便移动，又不便自由转动，可简化为固定支座，下支承可简化为活动铰接支座，货叉成为一次超静定刚架（见图-4)。
平衡重式叉车标准
平衡重式叉车是一种常见的工业设备，用于搬运和堆垛货物。
它的设计和操作标准对于保障工作场所的安全和效率至关重要。
本文将就平衡重式叉车的标准进行详细介绍，包括设计标准、操作标准和维护标准。
首先，平衡重式叉车的设计标准是确保其结构稳固、操作便捷、安全可靠。
设计标准应符合国家相关法律法规和标准，同时考虑到实际工作环境的要求。
例如，叉车的起重能力、最大行驶速度、转弯半径等参数都应符合标准要求，以确保叉车在不同工作场景下的安全和效率。
其次，操作标准是保证叉车在使用过程中安全高效运行的关键。
操作标准包括叉车的驾驶、货物装卸、堆垛等操作流程，操作人员需按照标准程序进行操作，严禁超载、超速、不当堆垛等行为。
此外，操作人员还需接受相关培训，了解叉车的性能特点和操作规程，确保安全驾驶和操作。
最后，维护标准是确保叉车长期稳定运行的保障。
叉车的日常维护包括定期检查、润滑、更换易损件等，这些工作都需要按照标准程序进行。
叉车的定期维护和保养，可以延长其使用寿命，减少故障率，提高工作效率。
总之，平衡重式叉车的标准涉及设计、操作和维护三个方面，对于保障工作场所的安全和效率至关重要。
只有严格按照标准要求进行设计制造、操作驾驶和维护保养，才能确保叉车的安全可靠运行，为工业生产提供有力支持。
希望本文对于平衡重式叉车的标准有所帮助，谢谢阅读。
叉车货叉结构形式及受力分析之阿布丰王创作引言货叉是叉车最基本和最通用的取物装置；是叉车的重要物件,其受力年夜,要求截面小、重量轻,需用低合金钢、中碳钢等资料制造,还需适当的热处置（如调质）以增加其水平段的硬度,提高耐磨性能.对其怎样设计制造与结构形式的详尽了解及其受力分析,对货叉的平安使用,对检验检测都有其实际的指导意义.一货叉结构形式及与叉架的联接货叉装在叉架上,它的外型是一个“L”型杆件,分为垂直段和水平段两部份,最为罕见的是整体式货叉（见图-1a 图-1b）.有的小吨位叉车货叉的水平段和垂直段分别制成,用销轴连接起来,水平段既可平置,又可折叠,称为折叠式货叉（见图-2）.它可减少空车长度,便于运输,但制造较为麻烦.货叉与叉架的联接,根据联接形式的分歧,可分为挂钩型（见图-1a 图-2所示）和铰接型(见图-1b所示)两种,挂钩型货叉垂叉的制造过程是先铸造（或辊锻）生长条坯,在镦锻弯成“L”型,再焊接上下两个钩,之后进行热处置；这种货叉制造较为容易,也方便装置和装配,适用于中小吨位的叉车.铰接型货叉的垂直段上端较厚,中心为销轴孔.货叉通过此孔装置在叉架的支承光轴上.允许光轴转动,在重力作用下,货叉垂直段下部反面支靠在滑架的下横梁上.这种货叉装置装配不太方便,适用于年夜吨位叉车.二货叉的设计与受力验算货叉不论是自己设计,还是选用标准尺寸的货叉,必需保证它的强度和刚度,因此要对它进行合理的设计和验算.货叉设计的主要尺寸有水平段长度—“L”,垂直段高度、截面尺寸、挂钩尺寸、销轴尺寸等.水平段长度主要决定于载荷中心距“C”,一般取值L＞2C,也可稍小于2C,L按标准选取.垂直段高度主要与门架的离地间隙及叉架的尺寸有关.截面尺寸及挂钩尺寸决定于起重量及载荷中心距.（一）货叉的计算简图根据货叉和叉架的联接形式分歧,其支承的情况是分歧的.铰接型货叉可简化为支承在两个铰接支座上的静定刚架（见图-3）挂钩型货叉,由于上支承既方便移动,又方便自由转动,可简化为固定支座,下支承可简化为活动铰接支座,货叉成为一次超静定刚架（见图-4）.这二种计算简图,在集中载荷P的作用下,货叉的危险截面均在垂直段下部,其应力状态相同,强度相同.但货叉垂直段的受力情况分歧,招致二种形式货叉的变形分歧,静定刚架水平段的变形要年夜于超静定刚架水平段的变形.考虑到挂钩型货叉上部与叉架挂钩处实际存有装置间隙,其实不是绝对不能转动,同时也为了偏于平安起见,因此各种货叉在设计计算中均按静定刚架进行验算.（二）货叉的强度计算货叉受集中载荷作用后的内力如图-5 所示.水平段受弯矩和剪力,垂直段受弯矩和拉力.危险截面在下支座A-A截面以下的垂直段,A-A截面的最年夜正应力为弯曲应力和轴向应力之和.图-5中A-A截面,弯曲正应力σw和轴向应力σ1分别为：σmax=σw+σ1≤〔σ〕σw=M max／W=6 P C／a2bσ1=P／F=P／a b式中 M max------最年夜弯矩P------货叉的计算载荷C------载荷中心矩图-5W------抗弯截面横量（a2b／6）F------截面面积（F＝a b）〔σ〕= σs／n ------许用应力（σs--货叉用料的屈服极限、n--平安系数）关于许用应力和平安系数的选取,与计算载荷的选取密切相关.如果计算载荷比力精确,平安系数可较小.计算载荷中除额定载荷外,还应考虑实际使用过程中载荷偏置造成的偏载系数以及起升和运行过程中惯性和冲击造成的动载系数的影响,但由于在实际使用过程中偏载及动载的不成确定及实验和统计工作的不完善,没有确切可靠的数值供参考,因此在设计计算中一般采纳加年夜平安系数的法子来弥补,即取P=Q／2(Q为额定起重量),n=3.（三）货叉的刚度校核其目的是为确订货叉水平段在外载荷作用下的变形.通常都是以叉尖或载荷中心处的垂直静挠度作为计算值,挠度越小,货叉的刚度越年夜.货叉刚度的校核,一般不考虑偏载和动载,而把正常工作时的载荷作为计算载荷即P=Q／2(Q为额定起重量),方法为简便的弯矩图乘法.（图-6所示）先作出货叉在集中力P作用下的弯矩图Mp,并在叉尖处作用一个单元力P’=1,画出在单元力P’作用下的弯矩图M’,然后将其中一个弯矩图（如Mp）的面积和另一个弯矩图（如M’）中前一个弯矩图的形心相对应的高度坐标Y’相乘.为计算方便,可将图-6弯矩图分成自力规则的图形,逐个相乘后再叠加,再除以货叉的抗弯刚度E I,可得叉尖挠度：f E=P C L／E I [C／L(3L-C)+6e+2h] ≤ [f]式中 E------钢的弹性模量I------货叉截面惯性矩（等截面看待）=a3b／12[f]------叉尖允许挠度取值 L／50三结论从强度和刚度来讲,增加货叉厚度比增加货叉宽度有利,但厚度年夜晦气于叉货和卸货,一般货叉的厚度和宽度应在标准范围内选取,在满足强度、刚度条件下选取厚度较小者.货叉垂直段的长度不影响货叉的强度,对刚度有影响,应尽可能减小垂直段的长度,尤其是下支座以下e的长度.挂钩型货叉垂直段有关尺寸也应符合有关标准.另外,货叉应该实现标准化,尤其是与挂钩有关的尺寸和叉架的装置尺寸.根据标准选定了货叉截面和水平长度后,必需进行强度和刚度的验算,这样才华保证其工作平安可靠.。
麦克纳姆轮平衡重式AGV叉车的总体设计与研究摘要：随着自动化技术的不断发展，AGV叉车在物流行业中得到了越来越广泛的应用。
麦克纳姆轮平衡重式AGV叉车具有灵活性高、运动性好等优点，因此备受关注。
本文针对麦克纳姆轮平衡重式AGV叉车进行了总体设计与研究，包括车辆结构设计、运动控制系统设计、安全性分析等方面，为其在物流领域的应用提供了重要参考。
二、麦克纳姆轮平衡重式AGV叉车的总体设计1. 车辆结构设计麦克纳姆轮平衡重式AGV叉车采用平衡重式结构，通过重物平衡系统来实现车辆的平衡。
车辆主体由车架、平衡系统、叉臂、传动系统等部分组成。
车辆采用四轮麦克纳姆轮布置，可以实现全向移动和旋转运动，提高了车辆的操控性和灵活性。
2. 动力系统设计麦克纳姆轮平衡重式AGV叉车的动力系统采用电动驱动方式，配备高性能电机和电池组，可以实现长时间持续工作。
动力系统还包括控制器、传感器等部件，可以实现对车辆的精确控制和定位。
4. 安全性分析在设计麦克纳姆轮平衡重式AGV叉车时，安全性是一个重要的考虑因素。
车辆在运动过程中需要实时监测周围环境，避免与障碍物、人员发生碰撞。
安全性分析包括车辆的避障导航系统设计、紧急停车系统设计等。
三、麦克纳姆轮平衡重式AGV叉车的研究1. 运动学建模与仿真麦克纳姆轮平衡重式AGV叉车的运动学特性与传统叉车有很大不同，因此需要进行建模与仿真研究。
通过对车辆的运动学特性建模，可以分析车辆的运动规律，为控制系统的设计提供理论依据。
2. 载物能力分析麦克纳姆轮平衡重式AGV叉车的载物能力是衡量其实用性的重要指标。
通过对车辆的结构强度、叉臂长度等方面进行分析，可以确定车辆的最大载重能力，为用户提供合理的使用建议。
3. 能量消耗分析麦克纳姆轮平衡重式AGV叉车的能量消耗是影响其使用成本的重要因素。
通过对车辆的动力系统进行能量消耗分析，可以优化车辆的设计，减少能量消耗，提高使用效率。
麦克纳姆轮平衡重式AGV叉车的总体设计与研究麦克纳姆轮平衡重式AGV叉车是一种新型的自动化叉车，具有独特的平衡重和麦克纳姆轮设计，能够在狭窄的空间内快速、灵活地运输货物，广泛应用于仓储物流领域。
本文将对该AGV叉车的总体设计与研究进行详细介绍。
一、总体设计1.平衡重设计麦克纳姆轮平衡重式AGV叉车采用平衡重设计，通过在叉车后部设置重物来提高叉车的稳定性。
平衡重通常采用铅块或者混凝土块，根据叉车的载重量和运输环境来确定平衡重的重量和位置。
平衡重设计的叉车能够在高速运动和急停时保持稳定，有利于提高工作效率和安全性。
2.麦克纳姆轮设计麦克纳姆轮是一种特殊的全向轮，具有特殊的轮辐设计和轮胎橡胶材质，使得叉车能够在不改变运动方向的情况下实现平移和旋转。
麦克纳姆轮平衡重式AGV叉车通常采用四个麦克纳姆轮，每个轮子都能独立操控，能够实现极其灵活的运动方式，适用于狭窄的运输通道和复杂的货物堆放场景。
3.自动化系统麦克纳姆轮平衡重式AGV叉车通常配备自动化系统，包括定位系统、导航系统、避障系统和物料搬运系统。
定位系统通过激光雷达或者摄像头实现叉车在空间的精确定位，导航系统通过地标或者地图进行导航，避障系统通过传感器和算法实现叉车的自动避障，物料搬运系统通过机械臂或者升降装置实现货物的自动抓取和放置。
自动化系统能够大大提高叉车的自主运动能力，减少人工干预的需求，提高作业效率和精度。
二、研究成果1.运动控制算法针对麦克纳姆轮平衡重式AGV叉车的特殊运动方式，研究人员提出了一种基于李代数的运动控制算法。
该算法能够实现叉车在任意运动方向上的平移和旋转，并且考虑了叉车自身的平衡重影响，能够在高速运动和急停时保持叉车的稳定，提高了叉车的运动性能和安全性。
2.能量回收技术麦克纳姆轮平衡重式AGV叉车在运动过程中会产生大量的惯性能量，研究人员提出了一种基于超级电容器的能量回收技术。
通过在叉车上安装超级电容器装置，将惯性能量转化为电能并存储起来，然后在需要时释放出来，能够大大减少叉车的能耗，提高了叉车的能源利用率和环保性能。
目录第一篇设计流程 (2)第二篇文本格式 (3)1概述 (1)2总体技术条件 (2)2.1任务 (2)2.2技术条件 (2)2.3总体方案 (2)3（个人具体分工项目） (2)4设计方案 (2)4.1方案一（包括参数计算过程） (2)4.2方案二 (3)4.3 (3)5部件选定方案细化设计 (3)5.1部件总体设计 (3)5.2关键零件设计一 (3)5.3关键零件设计二 (3)5.4关键零件设计三 ............................................................................... 错误！未定义书签。
5.5 (4)6工艺分析 (4)7总装分析 (4)8总结或结论 (4)9结后语 (4)10参考资料 (4)11附件（总体技术规范或条件） (4)12组内分工 (4)第三篇规范条件格式 (1)第一篇设计流程1、确定题目2、确定项目性能设计要求（总体任务书）3、制定初步方案4、建立初步系统规范或技术条件5、细化方案、向下分配技术指标、完善系统规范或技术条件6、总体设计、分系统部件设计7、总装分析、修改调整8、制定分项设计任务书、零件设计9、总装分析检查10、完成第二篇文本格式平衡重式叉车姓名学号1 概述叉车是一种特殊的起重机械和卸载搬运车辆，平衡重式叉车是叉车的一种最普通形式。
平衡重式叉车的构造和性能特点是：货物重心位于四个车轮所围成的支撑平面之外，有稳定性问题；其底盘系统与汽车、拖拉运输车辆相比，有前轮驱动、后轮转向、车速较低、爬坡度大、机动性强、刚性悬架、越野性差、结构紧凑、自重较大等特点。
平衡重式叉车基本上有以下四大部分构成：(1)动力部分内燃叉车的动力部分大多是以往复活塞式内燃机为动力，它有汽油机、柴油机以及液态石油气机；电动叉车的动力装置是蓄电池和直流串激电动机构成，为叉车提供动力，一般装于叉车的后部，兼起平衡配重作用。
