试论220kV智能变电站继电保护调试关键问题及建议主要研究220kV智能变电站继电保护调试关键问题，分析了智能变电站的技术组成和继电保护调试工作的特点，在此基础上，对220kV智能变电站继电保护装置调试关键问题进行了探讨。
标签：220kV智能变电站；继电保护调试；分析；建议电力行业技术水平不断提高，智能变电站建设工程在全国范围内广泛推广，220kV智能变电站的继电保护调试工作也逐渐受到重视，分析220kV智能变电站继电保护调试工作的关键问题，对提高智能变电站运行安全性和稳定性有重要意义。
1 220kV智能变电站1.1 智能变电站智能变电站是一种新型的变电站建设运行和管理方式，和传统的变电运行工作模式相比，智能变电站的运行管理自动化程度、智能化程度更高，环保性能、综合效益以及技术水平更高，在信息化程度、数字化程度以及信息资源共享程度方面的优势都非常明显。
智能变电站能够自动搜集整理变电站设备运行相关状态信息，在此基础上自动执行变电运行指令，减少了变电运行的人力资源投入，消除了很多人工差错，提高了变电运行的效率和可靠性。
1.1.1 智能互感器220kV智能变电站配电电缆和低压电缆都使用了地面沟槽盒，并借助光纤连接电子互感器高低压端，从而显著增强了整个220kV智能变电站的抗电磁干扰能力，减少了低压侧弱电信号干扰的输出，降低了短路等故障的风险。
220kV智能变电站也使用了电子式、电压组合式互感器，精简了主管套结构，从而显著改善了互感器性能与质量水平，提高了互感器工作效率，增强了整个变电站的调压能力。
1.1.2 网络处理系统220kV智能变电站需要建立一个完善、全面、高效、稳定的网络处理系统，在此基础上才能够完成对智能变电站内各种智能设备的控制和监测。
220kV智能变电站网络处理系统有GOOSE和SMV站两个部分，通过故障录波、辅助性设备查询等方式，形成对变电站内所有设备的全面管理，实现一体化供电，进一步协调视频控制、远程保护等其他辅助性功能，并为变电运行工作人员提供线上和线下两种不同工作形式，当变电站智能管理系统故障时，可以及时转为人工控制，从而形成对巨大工作事故的应急处理能力，提高变电运行安全性和可靠性。

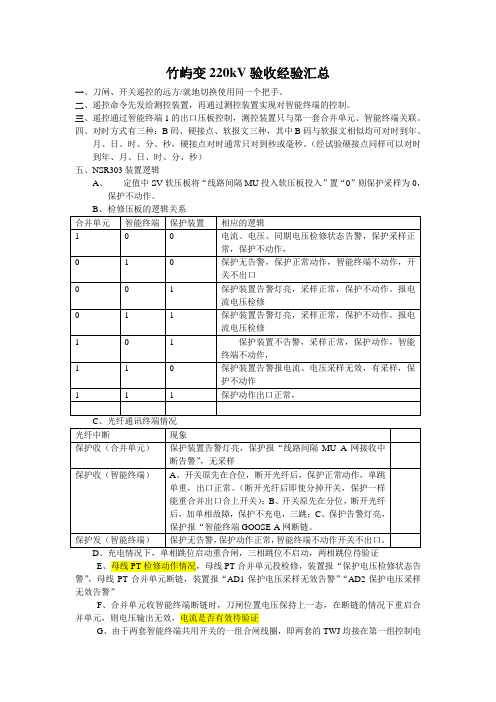

竹屿变220kV验收经验汇总一、刀闸、开关遥控的远方/就地切换使用同一个把手。
二、遥控命令先发给测控装置，再通过测控装置实现对智能终端的控制。
三、遥控通过智能终端1的出口压板控制，测控装置只与第一套合并单元、智能终端关联。
四、对时方式有三种：B码、硬接点、软报文三种，其中B码与软报文相似均可对时到年、月、日、时、分、秒，硬接点对时通常只对到秒或毫秒。
（经试验硬接点同样可以对时到年、月、日、时、分、秒）五、NSR303装置逻辑A、定值中SV软压板将“线路间隔MU投入软压板投入”置“0”则保护采样为0，保护不动作。
E、母线PT检修动作情况，母线PT合并单元投检修，装置报“保护电压检修状态告警”，母线PT合并单元断链，装置报“AD1保护电压采样无效告警”“AD2保护电压采样无效告警”F、合并单元收智能终端断链时，刀闸位置电压保持上一态，在断链的情况下重启合并单元，则电压输出无效，电流是否有效待验证G、由于两套智能终端共用开关的一组合闸线圈，即两套的TWJ均接在第一组控制电源内，因此开关在分位时断开第二组控制电源，不会报控制回路断线，开关在合位时断开第二组控制电源，会报控制回路断线。
H、无收远跳软压板六、母联PCS-923保护，两套保护均使用的是GOOSE软压板内的“GOOSE跳闸一出口发送软压板”，另一块“GOOSE跳闸二出口发送软压板”无用。
七、将PCS931与NSR303串起来试验，只断开PCS931收智能终端的光纤，不带出口时，则931保护三跳，而303保护单跳单重，短时故障，931不发闭锁重合闸给303，若故障时间加长则931会发闭锁重合闸给303，带出口时，931保护三跳，303保护单跳不重。
只断开NSR303收智能终端的光纤，931、303保护均单跳单重，出口也是单跳单重。
八、PCS931A、重合闸：1）投“闭重三跳”软压板：模拟B相故障，则保护三跳不选相，报ABC零序过流；2）退出“投重合闸”控制字：模拟B相故障，则保护选相跳闸，报B相故障，然后单跳失败三跳；3）“内重合把手有效”置“1”则保护根据“单重”、“三重”、“综重”的控制字确定重合方式。
220kV智能变电站继电保护调试关键问题分析及建议摘要：在智能电网建设过程中，继电保护主要用于实现对二次设备的保护，以提高输配电系统的安全性、可靠性和效率。
然而，由于工作环境、设备性能、安装和运行等因素存在的不利影响，智能电网继电保护极其容易发生失活和损坏，从而在一定程度上造成较为严重的经济损失。
因此，这有必要引起有关人员对智能电网继电保护的重视，特别是在220kV变电站继电保护调试过程中，应当划分重点等级，解决重点问题，从而在一定程度上使220kV变电站建设上一个新的台阶。
笔者结合多年工作经验，深入分析220kV智能变电站继电保护调试关键问题，并针对性的提出建议和策略，希望可以给相关专业人员提供借鉴与参考。
关键词：220Kv；智能变电站；继电保护；调试前言在现阶段的发展背景下，我国大力推广智能变电站。
智能变电站的投资和使用可以有效地控制我国的电力运输，降低电力损耗。
自动化技术可以使变电站更加完善，保证电气设备的正常运行。
智能变电站是一次侧以及二次侧变电站运行的主要设备对象，其控制基于网络通信平台，它使用标准化的数字信息来交换站内外的信息，在一定程度上确保对电力设备的实时监控，这是数字化、智能化和信息化的重要突破。
1 220kV变电站继电保护系统架构近几年以来，我们国家大大发展智能电网，因此也逐渐开始了对于220KV变电站的改良工作。
传统的点对点保护方式适应了以组合单元为核心的智能型继电保护系统，大大提高了继电保护的效果。
具体过程如下：（1）前端装置采集220kV变电站的设备数据和运行状态数据，通过通信网络传输给联合机组；（2）合并单元根据协议标准对采集到的数据进行格式化，并将其传输到交换机，以确保数据可以在不同设备之间共享；（3）继电保护装置根据共享数据确定220kV变电站运行的安全系数。
如果超过阈值，保护单元将执行保护操作（如隔离开关隔离开关、电缆解锁、设备锁定等）为迅速制止电力的异常使用，以此来完成对于变电站的保护工作。
220kV智能变电站继电保护调试问题关键问题分析及建议发布时间：2022-10-18T04:24:14.739Z 来源：《福光技术》2022年21期作者：李慧强[导读] 在当前的发展形势下，智能化变电站是我国发展的必然趋势。
智能化变电所的投入与应用，能够对我国电网的运行进行有效的控制，减少电网的损耗，自动化技术能使变电所的功能更加完善，从而确保电力系统的安全。
内蒙古电力（集团）有限责任公司呼和浩特供电分公司内蒙古呼和浩特 010050摘要：变电所是远程传输的一个较重要的转运站，它能有效地降低传输损耗，提高供电的利用率。
随着社会、经济、科技的进步，电力系统的智能化改造也在逐步完善。
作为智能变电所的重要组成部分，其继电保护的调试工作，既是确保变电所安全生产的前提，也是为了确保变电所所用电器的功能与性能的关键测试。
本文以220 kV智能变电所的继电保护调试为实例，对其中的一些问题进行了分析，并给出了一些改进意见，以期对电力系统的调试有一定的借鉴意义。
关键词：智能变电站；继电保护调试；关键问题分析与措施引言在当前的发展形势下，智能化变电站是我国发展的必然趋势。
智能化变电所的投入与应用，能够对我国电网的运行进行有效的控制，减少电网的损耗，自动化技术能使变电所的功能更加完善，从而确保电力系统的安全。
智能变电所是一次、二次侧变电所的主要设备，其控制是以网络通讯平台为基础，利用数字化的数字化信息，实现对站内、外信息的交换，并在某种程度上保证了对电网的实时监测，是数字化、智能化、信息化的一个重大突破。
1. 智能变电站的发展情况与传统的常规变电所相比，智能化变电所在技术和环保方面都要优于传统变电所。
它的首要需求是确保自动化特性的充分运用，如：全站式信息数字化、网络信息共享、通信平台覆盖等。
智能变电所具有的主要作用就是能够自动、自主地采集一定的数据，及时地进行实时的检测和调节，并能够按照用户的需要，实现对电网的全面控制和在线监测。
浅谈220 kV智能变电站与常规变电站继电保护调试随着电力系统的不断发展，智能变电站作为电网自动化的重要组成部分，正逐渐走向成熟。
相较于传统的常规变电站，智能变电站拥有更加先进的设备和技术，能够实现更高效、更安全、更可靠的电力系统运行。
在智能变电站与常规变电站继电保护调试方面，也存在着一些不同之处。
本文将对220 kV智能变电站与常规变电站继电保护调试进行浅谈。
首先我们了解一下智能变电站和常规变电站的区别。
智能变电站使用先进的数字化、智能化、通信化技术，具有很强的远程监控、自动化和智能化水平。
相较之下，常规变电站则采用传统的保护装置和通讯设备，控制手段相对较为简单。
在220 kV智能变电站与常规变电站继电保护调试中，首先需要对智能化设备和常规保护设备的调试内容进行对比。
对于常规变电站而言，继电保护调试主要包括保护装置及其载波通信设备的参数设置和调整，接线图设计与验证、线路保护对通、接地保护对通等内容。
而智能变电站的继电保护调试则需要对智能化继电保护装置的参数设置和调整，包括整定值的调整、保护逻辑的设计及仿真验证等。
智能变电站还需要进行通信设备的配置、网络调试和远动功能的测试。
需要注意的是，在220 kV智能变电站与常规变电站继电保护调试中，安全始终是第一位的。
在进行继电保护调试工作时，要遵守电力系统的安全操作规程，严格执行操作票和安全措施，保证调试工作的安全可靠。
220 kV智能变电站与常规变电站继电保护调试在调试内容、技术难点和调试要点上存在着一些不同。
随着智能变电站技术的不断发展和普及，智能化继电保护调试工作将成为未来电力系统调试工作的重要组成部分，对调试人员的技术要求将会更加高。
调试人员需要不断学习和提升自己的技术水平，以适应智能变电站继电保护调试工作的发展需求。
220kv智能变电站继电保护调试关键问题分析及建议摘要：本文首先分析了智能变电站的发展情况：实现互感器优化；拥有完善的网络分析系统，然后分析了20kV智能变电站继电保护调试的关键性问题以及相应对策：厂内联调；继电保护需进行测试接线；对光纤进行调试；对检测系统进行调试。
关键词：220kv智能变电站；继电保护；调试；关键问题；分析；智能变电站是指以变电站一、二次设备为数字化对象，以高速网络通信平台为基础，通过对数字信息进行标准化，实现站内外信息共享和互操作，实现测量监视、控制保护、信息管理、智能状态监测等功能的变电站。
相对常规变电站而言，智能变电站的现场二次安装工作量大量减少，但调试工作量增大到常规变电站调试量的4倍。
站内对点、信息上传的工作就要求做的细致准确。
这部分工作量相应也大幅度增加。
因此，有必要总结智能变电站继电保护调试方法，提高智能变电站的调试水平，缩短新建智能变电站调试时间。
一、智能变电站的发展情况智能变电站与普通的常规变电站相比较，无论是技术性还是环保性都要强于常规变电站。
其主要的要求就是保证自动化特点完全应用，例如全站式信息数字化、网络信息共享化、通信平台覆盖化等。
智能变电站的主要功能在于它能够自主、自动地采集一些信息，并进行适时测量与调控，根据实际所需对电力系统进行全方位调控以及在线监控等。
220kV的智能变电站是现代化电力发展的主要代表之一，主要特点在于：（一）实现互感器优化220kV的配电装置以及低压控制电缆采用地面漕盒，利用光纤将电子互感器的高压低压侧间连在一起，提高其抗电磁干扰能力，同时由于低压侧能够输出弱电信号防止传统互感器出现短路等问题。
220kV智能变电站一般采用的是电子式电流结合电压的组合式互感器，在主变区将主变套管去掉，并优化了中性点的互感器，整个变电站在终端整合部分具备载调压控制的功能。
（二）拥有完善的网络分析系统220kV智能变电站在运行时会配备完善的网络分析系统，整个系统包括GOOSE、T站控层报文监控终端以及故障录波和辅助性设备等。
220kV智能变电站继电保护调试关键问题分析及建议陈少文摘要：变电站在电力工作中主要充当着中转站的角色，能够有效的降低电能的输送的损耗，使得电力的应用效率得以提高，随着科学技术的进步，越来越多的先进技术被应用到了电力建设中，促进了智能变电站的建立，而就我国当前智能变电站的状况来看，无疑还处在发展的初级阶段，其本身还存在着很多不足之处，本文主要针对220kV智能变电站继电保护调试中的关键问题加以分析，探讨优化策略，希望有助于国家电力事业的发展关键词：220kV智能变电站；继电保护调试；关键问题；建议当前阶段，智能变电站在我国得到了广泛的应用，对我国电力运输控制起到了巨大的作用，其自动化技术的应用，优化了传统变电站的功能，加强了电力设备运行的稳定性。
智能变电站主要是通过网络通信平台运用数字信息实现信息的共享，并对相关电力设备加以监控，从而实现信息化、智能化以及数字化的突破。
一、220kV智能变电站继电保护调试中的关键问题（一）厂内联调目前智能变电站在我国各地被普遍应用，使得与其配套的监控设备也被大范围的安装。
但就设备的生产而言，国内生产厂家之间存在很大的差异性，导致设备之间电力传输帧定义存在差别，影响和合并单元的采样。
通常情况下，集成商和厂家会在电力设备经常之前对设备进行厂内联调，这种方法的应用，可以将设备之中存在的问题提前发现，直接就可以对设备进行优化，而优化之后的设备由于缺乏相应的试验检测，使得部分功能受到影响。
如升级220kV保护设备以后，会出现无法远程操作软压板的问题。
所以，调试、验收人员应该针对所有厂内联调设备加以调试，而且必须要以联合调试的方式为主，解决二次设备产生中问题，尽量减少现场调试工作的工作量[1]。
（二）继电保护必须要测试接线应该根据工作地点的实际情况，采用现场保护试验的方式，运用检测仪对单体调试接线进行检验，通过尾纤连接的方式连接保护装置和测试仪，电流和电压的采用数据发送是由检测仪来完成的，同时还能够接受保护装置发出的信号，是保护装置的系统测试得以实现。
220kV智能变电站继电保护调试关键问题分析及建议发表时间：2018-12-17T11:43:35.500Z 来源：《基层建设》2018年第29期作者：赵亮李强[导读] 摘要：变电站是是远距离传输电的比较重要的中转站，可以有效减少输电损失，提高电力的应用效率。
国网安徽省电力公司亳州供电公司 236800摘要：变电站是是远距离传输电的比较重要的中转站，可以有效减少输电损失，提高电力的应用效率。
随着社会经济和科学技术的不断发展，智能变电站的建设也在不断完善中。
作为智能变电站非常重要的一个环节，其继电保护调试不仅保证了变电站的顺利投产，还是对其使用的电气设备功能和性能是否满足运行需要的关键性试验。
智能变电站的规模越来越大，工程复杂度越来越高，所以必须对其继电保护调试方案进行深入研究。
本文主要以220kV 智能变电站的继电保护调试为例，并就其存在的问题进行分析和研究，同时提出了相应的建议，希望能为相关研究工作人员提供参考价值，提高其调试水平。
关键词：智能变电站；继电保护调试；关键问题；分析；措施从目前情况来看，智能变电站在中国已经得到了大范围的推广，随着变电站的智能化投入，可以有效的对我国电力及运输进行控制，降低电力损耗，使其更加完善，进而保证电力设备的正常和稳定运行。
智能变电站主要以变电站的一次设备和二次设备为数字化对象，利用高速网络通信平台，通过数字信息的标准化实现变电站内外信息的共享以及相互操作，同时还具有测量监视、智能状态检测、信息管理以及控制保护等功能，这是智能、信息和数字的突破[1]。
一、变电站的发展阶段（一）传统变电站在上个世纪八十年代之前，变电站的主要保护设备是晶体管和基层电路，对二次设备进行保护设定的时候仍然采用传统方法，设备运行期间各部分相互独立。
随着通信技术的发展，传统变电站新加入了几项功能，例如遥控和遥测。
（二）综合自动化变电站随着科技、计算机技术和网络技术的崛起，通信技术得到了质的飞跃，变电站也实现了自动化。
变电站综合自动化监控系统调试报告一、项目背景变电站是电力系统中起着重要作用的设施之一，其稳定运行对整个电网的安全与稳定性都有着重要影响。
为了提高变电站的智能化水平和运行效率，我们开展了变电站综合自动化监控系统的调试工作。
二、调试目标1.系统稳定性：确保系统能够长时间连续运行，不出现死机、崩溃等问题。
2.系统可靠性：确保系统能够准确地捕捉变电站各个设备的运行状态，并及时发出报警信号。
3.系统可用性：确保系统具备友好的用户界面和操作便利性，用户能够方便地使用系统进行操作和管理。
4.系统安全性：确保系统能够对恶意攻击和非法操作进行有效防御。
三、调试过程1.初步测试：对系统进行初步测试，包括硬件设备的连接和配置以及软件的安装和启动。
2.驱动程序调试：对系统使用的各种设备驱动程序进行调试，确保设备能够正常地连接和通信。
3.数据采集和处理：测试系统的数据采集模块，确保能够准确地采集和处理变电站的各项数据。
4.报警功能调试：测试报警功能，包括报警的触发条件和报警信号的传递，确保能够及时地发出报警。
5.用户界面调试：对系统的用户界面进行调试，包括界面的布局和操作流程，确保用户能够方便地使用系统。
6.安全性测试：对系统的安全性进行测试，包括防火墙和入侵检测等功能的测试，确保系统能够有效地抵御攻击。
7.性能优化：对系统进行性能优化，包括对系统响应速度、数据存储和处理能力等方面进行调优，确保系统的高效运行。
四、调试结果经过一段时间的调试工作，我们取得了以下成果：1.系统稳定性：经过长时间测试，系统能够稳定地运行，没有出现死机、崩溃等问题。
2.系统可靠性：经过多次测试，系统能够准确地捕捉变电站各个设备的运行状态，并及时发出报警信号。
3.系统可用性：经过用户使用反馈，用户界面友好，操作便捷，用户能够方便地操作和管理系统。
4.系统安全性：经过安全性测试，系统能够有效地防御恶意攻击和非法操作。
五、总结和展望通过本次变电站综合自动化监控系统的调试工作，系统能够稳定和可靠地运行，为变电站的运行提供了有力的支持。
220kV智能变电站继电保护调试关键问题分析及建议摘要：随着科学技术的飞速发展，信息技术在电力工业中的作用越来越明显。
在智能变电站的建设过程中，信息技术的应用不仅提高了变电站的技术含量和智能化水平，而且大大提高了变电站的工作效率。
继电保护工作直接影响智能变电站的稳定运行。
随着我国变电站智能化水平的不断提高，继电保护调试工作也应不断创新，以进一步保证智能变电站的稳定运行。
以220kV智能变电站为例，论述了智能变电站的特点，分析了220kV智能变电站的继电保护调试，提出了继电保护调试的策略，希望能为智能变电站的继电保护调试提供一定的参考。
关键词：220KV；智能变电站；继电保护调试引言为了进一步提高变电站的运行效率，我国正在不断加强智能变电站的建设和推广，以满足社会生产和日常生活不断提高的需要。
在智能变电站的运行过程中，继电保护调试对维护变电站的正常运行起着重要的作用。
通过继电保护调试，验证变电站设备及设计的合理性。
智能变电站通过计算机技术和信息技术的应用，能够满足信息保护、远程监控等多种功能的自动化要求，并能进行智能化调整。
与传统变电站相比，智能变电站的二次安装任务明显减少，但调试工作量也有一定程度的增加。
根据智能变电站的特点和发展，有必要对智能变电站继电保护调试进行深入研究，采取合理有效的继电保护调试措施，促进智能变电站的安全稳定运行。
1220kv智能变电站特点与传统变电站相比，智能变电站的科学技术水平、环保性以及经济性明显更高，为了促进电力行业的发展，应当加大对智能变电站建设的投入，使智能变电站的自动化优势进行充分利用。
以220KV智能变电站为例，其优势主要包括以下几个方面。
1.1网络分析系统较为完善在220kv智能变电站中，配置的网络分析系统以及电力供应系统比较完善，同时还配置有远程保护以及监控等辅助性系统，在这些辅助性系统下，能够使智能变电站的正常运行得到有效保证。
其中，监测系统作为变电站的重要组成部分，充分体现了变电站的智能化特性，能够实现在线实时监测，方便工作人员对设备的运行状态以及产生的问题进行及时查询和记录，防止出现严重的安全事故。
