IY65-40-250单级单吸离心泵

一、用途IS、IH型系列单级单吸（轴向吸入）离心泵，适用于工业和城市给水、排水、亦可用于农业排灌。

供输送清水或物理及化学性质类似清水的其它液体之用，温度不高于80℃。

该泵性能范围（按设计点计）：转速：2900r/min和1450r/min进口直径：50～mm流量：6.3～400m3/n扬程：5～125m该泵系列型谱及主要性能参数见性能表和性能图。

泵的标记（例如IS80-65-160）：叶轮名义直径（mm）排出口直径（mm）吸入口直径（mm）单级单吸清水离心泵三、离心泵结构1、泵体7、止动垫圈2、泵盖8、轴套3、叶轮9、填料压盖4、轴10、填料环5、密封环11、填料6、叶轮螺母12、悬架轴承部件.四、水泵结构说明IS、IH型泵系根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体（1）、泵盖（2）、叶轮（3）、轴（4）、密封环（5）、轴套（8）、及悬架轴承部件（12）等所组成。

IS、IH型泵的泵体和泵盖的部分，是从叶轮背面处部分的，即通常所说的后开门结构形式。

其优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部件进行检修。

泵的壳体（即泵体和泵盖）构成泵的工作室。

叶轮、轴和滚动轴承等为泵的转子。

悬架轴承部件支承着泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

泵的轴向密封环是由填料压盖（9）、填料环（10）、和填料（11）等组成，以防止进气或大量漏水。

泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，若叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。

泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

为避免轴磨损，在轴通过填料腔的部位装有轴套保护。

IS型单级单吸离心泵
IS型单级单吸离心泵概述：
IS型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围：
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明：
IS100－65J－200A
IS－单级单吸离心清水泵
100－吸入口直径（mm）
65－吐出口直径（mm）
J－J表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

129
130
131
132
133
134
135
136
137
138。

长沙自平衡多级泵厂家宏力水泵整理 IS65-40-250B型单级单吸离心泵概述：
IS65-40-250B型单级单吸离心清水泵，适用于工业和城市给排水，亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体，被输送液体温度不高于80℃，允许进口压力0.6MPa.
IS65-40-250B型不锈钢单级单吸离心泵参数范围：
流量：Q =11.4m3/h
扬程：H =16.5m
IS65-40-250B型卧式单级离心泵结构型式：
泵为卧式安装，水平轴向吸入，向上径向吐出。

泵为悬架式结构，检修时不需拆卸进、出口管路，即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结，泵的轴封采用软填料密封。

轴承为单列向心球轴承，采用润滑油润滑。

IS65-40-250B型单级卧式离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。

IS65-40-250B型单级单吸离心泵主要零件材质：
过流部件材质一般为普通灰铸铁。

IS65-40-250B型单级单吸离心泵成套范围：
成套供应泵，电动机、公用底座、联轴器等，还提供底阀、止回阀、闸阀。

IH65-40-200型单级单吸化工离心泵 IH65-40-200型单级单吸化工离心泵是单级单吸悬臂式离心泵，其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E)，是一种用以取代F型耐腐蚀泵更新换代的节能产品，该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计，它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃～105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH65-40-200型单级单吸化工离心泵型号意义：　IH65-40-200型单级单吸化工离心泵性能范围： 流量Q：6.3～400m3/h 扬程H：5～132m 转速n：2900、1450r/min 配带功率：0.55～110KW 进口直径：50～200mm 最高工作压力：1.6Mpa IH型化工泵有29个基本型，其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，达112个规格。

注：除上表已列出的材料外、生产厂还可根据用户需要，选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料，允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH65-40-200型单级单吸化工离心泵产品特点：　IH65-40-200型单级单吸化工离心泵具有水利性能布局合理、可靠，体积小，质量轻，抗汽蚀性能好，电耗低，使用检修方便，工作效率高等优点。

IH型单级单吸离心泵为卧式结构，其结构设计基本能满足所有管道安装。

IH65-40-200型单级单吸化工离心泵旋转方向： IH65-40-200型单级单吸化工离心泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

IH65-40-200型单级单吸化工离心泵轴封型式： 填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

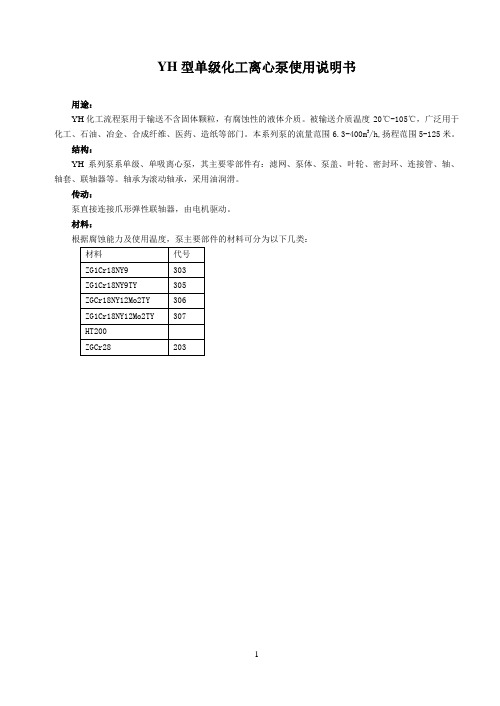

YH型单级化工离心泵使用说明书
用途：
YH化工流程泵用于输送不含固体颗粒，有腐蚀性的液体介质。

被输送介质温度-20℃-105℃，广泛用于化工、石油、冶金、合成纤维、医药、造纸等部门。

本系列泵的流量范围6.3-400m3/h,扬程范围5-125米。

结构：
YH系列泵系单级、单吸离心泵，其主要零部件有：滤网、泵体、泵盖、叶轮、密封环、连接管、轴、轴套、联轴器等。

轴承为滚动轴承，采用油润滑。

传动：
泵直接连接爪形弹性联轴器，由电机驱动。

材料：
根据腐蚀能力及使用温度，泵主要部件的材料可分为以下几类：
表一标准性能参数表
续表一
4
5
7
8
9
10
11
12
成套供应范围：
1、泵：1
2、原动机：1
3、底座：1
4、备件：叶轮、轴套、密封环等按合同供应。

订货须知：
1、根据使用条件决定泵的规格、材料、轴封形式及原动机。

订货应指出流量、扬程、进口压力、选用材料、轴封形式及介质的名称、成分、比重、温度、
粘度、浓度、饱和蒸汽压力、颗粒情况、PH值等。

2、使用特殊电机时，要指出防爆等级、功率及电压等。

3、若用户对密封有特殊要求，可直接跟我厂联系。

13。

IS IR目录概述 (1)型号说明 (1)性能范围 (1)设计特点 (1)结构说明 (2)结构图 (2)性能参数表 (3)概述IS型单级单吸离心泵：适用于工业和城市给水、排水，亦可用于农业排灌。

供输送清水或物理及化学性质类似清水的温度不高于80℃的液体。

IR型单级单吸离心泵：供输送120℃以下的热水，以及物理、化学性质类似于热水的、温度在120℃以下的其它液体。

型号说明如：80－65－160的普通型表示为IS80－65－160热水型表示为IS80－65－160性能范围流 量: 6.3～400m3/h扬 程: 5～125m转 速: 2900r.p.m和1450r.p.m温 度: IS型泵80℃以下；IR型泵120℃以下轴 封: 软填料密封或机械密封法兰标准： JB78转 向： 从泵入方向看为逆时针旋转设计特点IS型泵是靠国际标准设计的节能产品。

IR型是IS型变型产品。

通过在填料菡体外围加冷却水提高了输送介质温度。

两个系列泵具有相同的水力性能和安装尺寸。

结构说明泵的结构采用国际上通用的后开门结构，在维修时只需拧下泵盖的泵体联接螺栓就可以取下整个转子部件，而泵体与管路之间不需拆卸。

IR型泵泵盖外围有冷却水接管，工作时通入自来水冷却即可。

泵的泵体，泵盖均装有密封环，与叶轮密封面形成较小的间隙；填料菡体内中间部位有填料环通过中孔与压力水相通，其两边有软填料密封；轴套用来护轴，表面磨损后要进行更换，与轴的配合面上有O型密封圈密封。

泵与电机之间通过爪型弹性联轴联结；泵出口可装变径管，变径后排出口管径及法兰联结尺寸与吸入口相同。

结构图1、泵体式2、泵盖3、叶轮4、轴5、密封环6、叶轮螺母7、制动垫圈8、轴套9、填料压盖 10、填料环 11、填料 12、悬架轴承部件 13、热水泵环盖 14、轴承压盖 15、轴承 16、悬架支架性能参数表转速流量 扬程 效率 功率P(ｋＷ) 必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ 电机功率ｋＷ m 7.52.08 22 47 0.96 2 12.53.47 20 60 1.13 2 IS(IR)50-32-125154.17 18.5 60 1.26 2.22 IS(IR)50-32-125A 290010 2.78 16 60 0.724 1.1 2 3.751.04 5.4 43 0.13 2 6.3 1.74 5 54 0.16 2 IS(IR)50-32-125J 1450 7.52.08 4.6 55 0.17 0.55 2 7.52.08 34.3 44 1.59 2 12.53.47 32 54 202 2 IS(IR)50-32-16015 4.17 29.6 56 2.16 3 2.5 IS(IR)50-32-160A 10.9 3.03 28 54 1.55 2.2 2 IS(IR)50-32-160B29009.38 2.61 24 54 114 1.5 2 3.751.04 8.5 35 0.25 2 6.3 1.74 8 48 0.29 2 IS(IR)50-32-160J 1450 7.52.08 7.5 49 0.31 0.55 2.5 7.52.08 52.5 38 2.82 2 12.53.47 50 48 3.54 2 IS(IR)50-32-20015 4.17 48 51 3.95 5.5 2.5 IS(IR)50-32-200A 11.5 3.13 45 48 2.87 4 2 IS(IR)50-32-200B 10 2.78 40 48 2.87 3 2 IS(IR)50-32-200C29009 2.5 36 48 1.83 2.2 2 3.751.04 13.1 33 0.41 2 6.3 1.74 12.5 42 0.51 2 IS(IR)50-32-200J 1450 7.5 2.08 12 44 0.56 0.75 2.5 7.52.08 82 28.5 5.87 2 12.53.47 80 38 7.16 2 IS(IR)50-32-25015 4.17 78.5 41 7.83 11 2.5 IS(IR)50-32-250A 11.72 3.26 75 38 6.292 IS(IR)50-32-250B 290010.94 3.04 70 38 5.48 7.52 IS(IR)50-32-250C 10.16 2.82 65 38 4.732 IS(IR)50-32-250D 9.38 2.61 60 38 4.02 5.52 IS(IR)50-32-250E29008.56 2.39 55 38 3.38 4 2 3.751.04 20.5 23 0.91 2 6.3 1.74 20 32 1.07 2 IS(IR)50-32-250J 1450 7.52.08 19.5 35 1.14 1.5 2.5 154.17 21.8 58 1.54 2 25 6.94 20 69 1.97 2.5 IS(IR)65-50-125 2900 308.3318.5682.223 3性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/min m 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷ mIS(IR)65-50-125A290020 5.56 16 69 1.26 1.52.5 7.52.08 5.35 53 0.21 2 12.53.47 5 64 0.27 2 IS(IR)65-50-125J 1450 154.17 4.7 65 0.3 0.552.5 154.17 35 54 2.65 2 25 6.94 32 65 3.35 2 IS(IR)65-50-16030 8.33 30 66 3.71 5.5 2.5 IS(IR)65-50-160A 21.9 6.08 28 65 2.56 3 2 IS(IR)65-50-160B290018.8 5.22 24 65 1.88 2.2 2 7.52.08 8.8 50 0.36 2 12.53.47 8 60 0.45 2 IS(IR)65-50-160J 1450 154.17 7.2 60 0.49 0.75 2.5 154.17 53 49 4.42 2 25 6.94 50 605.67 2 IS(IR)65-40-20030 8.33 47 61 6.29 7.5 2.5 IS(IR)65-40-200A 22.5 6.25 45 60 4.592 IS(IR)65-40-200B 20 5.56 40 60 3.63 5.52 IS(IR)65-40-200C290018 5 36 60 2.94 4 2 7.52.08 13.2 43 0.63 2 12.5 3.47 12.5 55 0.77 2 IS(IR)65-40-200J 1450 154.17 11.8 57 0.85 1.1 2.5 154.17 82 37 9.05 2 25 6.94 80 50 10.89 2 IS(IR)65-40-250 308.33 78 53 12.02 15 2.5 IS(IR)65-40-250A23.4 6.5 75 50 9.052 IS(IR)65-40-250B 21.8 6.08 70 50 7.89 112 IS(IR)65-40-250C 20.3 5.64 65 50 6.81 7.5 2 IS(IR)65-40-250D 18.7 5.21 60 50 5.8 7.5 2 IS(IR)65-40-250E290017.9 4.78 55 50 4.87 5.5 2 7.52.08 21 35 1.23 2 12.53.47 20 46 1.48 2 IS(IR)65-40-250J 1450 154.17 19.4 48 1.65 2.2 2.5 154.17 127 28 18.5 2.5 25 6.94 125 40 21.3 2.5 IS(IR)65-40-31530 8.33 123 44 22.8 30 3 IS(IR)65-40-315A 23.5 6.53 117.540 18.8 22 2.5 IS(IR)65-40-315B 22 6.11 110 40 16.52.5 IS(IR)65-40-315C290020.55.69102.54014.318.52.5性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm IS(IR)65-40-315D195.28954012.32.5 IS(IR)65-40-315E290017.5 4.86 87.5 40 10.43 152.5 7.52.08 32.3 25 2.63 2.5 12.53.47 32 37 2.94 2.5 IS(IR)65-40-315J145015 4.17 31.7 41 3.16 43 308.33 22.5 64 2.87 3 5013.920753.633IS(IR)80-65-1256016.7 18 74 3.98 5.5 3.5 IS(IR)80-65-125A290040 11.1116 75 2.33 33 154.175.6 55 0.42 2.5 256.94 5 71 0.48 2.5 IS(IR)80-65-125J145030 8.33 4.5 72 0.51 0.75 3 308.33 36 61 4.82 2.5 50 13.9 32 73 5.97 2.5 IS(IR)80-65-16060 16.7 29 72 6.59 7.5 3 IS(IR)80-65-160A 43.8 12.1728 73 4.57 5.5 2.5 IS(IR)80-65-160B290037.5 10.4224 73 3.36 4 2.5 154.17 9 55 0.67 2.5 25 6.94 8 69 0.79 2.5 IS(IR)80-65-160J145030 8.33 7.2 68 0.86 1.5 3 308.33 53 55 7.87 2.5 50 13.9 50 59 9.87 2.5 IS(IR)80-50-2006016.7477110.815 3IS(IR)80-50-200A 45 12.5 45 69 7.79 112.5 IS(IR)80-50-200B 40 11.1140 69 6.322.5IS(IR)80-50-200C290036 10 36 69 5.12 7.52.5 154.17 13.2 51 1.06 2.5 20 6.94 12.5 65 1.31 2.5 IS(IR)80-50-200J145030 8.33 11.8 67 1.44 2.23 308.33 84 52 1.32 2.5 50 13.9 80 63 17.3 2.5 IS(IR)80-50-2506016.7 75 64 19.2 22 3 IS(IR)80-50-250A46.8813.02756315.2118.5 2.5IS(IR)80-50-250B 43.75 12.1570 63 13.32.5IS(IR)80-50-250C 40.63 11.2965 63 11.4 152.5 IS(IR)80-50-250D 37.5 10.4260 63 9.732.5 IS(IR)80-50-250E290034.389.5555638.18112.5性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 154.17 21 49 1.75 2.5 25 6.94 20 60 2.27 2.5 IS(IR)80-50-250J 1450 30 8.33 18.8 61 2.52 33 308.33 128 41 25.5 2.5 50 13.9 125 54 31.5 2.5 IS(IR)80-50-315 6016.7 123 57 35.3 37 2.5 IS(IR)80-50-315A47 13.06117.554 27.8 37 2.5 IS(IR)80-50-315B 44 12.22110 54 24.42.5 IS(IR)80-50-315C 41 11.39102.554 21.2 302.5 IS(IR)80-50-315D 38 10.5695 54 18.2 22 2.5 IS(IR)80-50-315E290035 9.72 87.5 54 15.4 18.5 2.5 154.17 32.5 39 3.4 2.5 25 6.94 32 52 4.19 2.5 IS(IR)80-50-315J 1450 30 8.33 31.5 56 4.65.5 3 6016.7 24 67 5.86 4 100 27.8 20 78 7 4.5 IS(IR)100-80-12512033.3 16.5 74 7.28 11 5 IS(IR)100-80-125A 290089.4 24.8316 78 5 7.5 4.5 308.33 6 64 0.77 2.5 50 13.9 5 75 0.91 2.5 IS(IR)100-80-125J 1450 60 16.7 4 71 0.92 1.5 3 6016.7 36 70 8.42 3.5 100 27.8 32 78 11.2 4 IS(IR)100-80-160120 33.3 28 75 12.2 15 5 IS(IR)100-80-160A 81.5 22.6428 78 8.6 11 4 IS(IR)100-80-160B290075 20.8324 78 6.3 7.5 4 308.33 9.2 67 1.12 2 50 13.9 8 75 1.45 2.5 IS(IR)100-80-160J 1450 60 16.7 6.8 71 1.57 2.2 3.5 6016.7 54 65 13.6 3 100 27.8 50 76 17.9 3.6 IS(IR)100-65-200120 33.3 47 77 19.8 22 4.8 IS(IR)100-65-200A 90 25 45 76 14.5 18.5 3.6 IS(IR)100-65-200B 80 22.2240 76 11.5 15 3.6 IS(IR)100-65-200C290072 20 36 76 9.3 11 3.6 308.33 13.5 60 1.84 20 50 13.9 12.5 73 2.33 20 IS(IR)100-65-200J 1450 6016.711.8742.614 2.5性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 6016.7 87 61 23.4 3.5 100 27.8 80 72 30.3 3.8 IS(IR)100-65-250 12033.3 74.5 73 33.3 374.8 IS(IR)100-65-250A93.75 26.0475 72 26.6 3.8 IS(IR)100-65-250B 87.5 24.3170 72 23.2 3.8 IS(IR)100-65-250C 81.25 22.5765 72 20.02 30 3.8 IS(IR)100-65-250D 75 20.8360 72 17.03 22 3.8 IS(IR)100-65-250E290068.75 19.1 55 72 14.3 18.5 3.8 308.33 21.3 55 3.16 2 50 13.9 20 68 4 2 IS(IR)100-65-250J 1450 60 16.7 19 70 4.44 5.5 2.5 6016.7 133 55 39.6 3 100 27.8 125 66 51.6 3.6 IS(IR)100-65-315 12033.3 118 67 57.5 75 4.2 IS(IR)100-65-315A94 26.11117.566 45.6 55 3.6 IS(IR)100-65-315B 88 24.44110 66 403.6 IS(IR)100-65-315C 82 22.78102.566 34.7 453.6 IS(IR)100-65-315D 76 21.1195 66 29.8 37 3.6 IS(IR)100-65-315E290070 19.4487.5 66 25.3 30 3.6 308.33 34 52 5.44 2 50 13.9 32 63 6.92 2 IS(IR)100-65-315J 1450 60 16.7 30 64 7.67 11 2.5 12033.3 57.5 67 28 4.5 200 55.6 50 81 33.6 4.5 IS(IR)125-100-200240 66.7 44.5 80 36.4 45 5 IS(IR)125-100-200A 180 50 45 81 27.21 37 4.5 IS(IR)125-100-200B 160 44.4440 81 21.51 30 4.5 IS(IR)125-100-200C2900144 40 36 81 17.43 22 4.5 6016.7 14.5 62 3.83 2.5 100 27.8 12.5 76 4.48 2.5 IS(IR)125-100-200J 1450 120 33.3 11 75 4.79 7.5 3 12033.3 87 66 43 3.8 200 55.6 80 78 55.9 4.2 IS(IR)125-100-250 24066.7 72 75 62.8 75 5 IS(IR)125-100-250A 187.5 52.8 75 78 49.14.2 IS(IR)125-100-250B 175 48.6170 78 42.8 554.2 IS(IR)125-100-250C 162.5 45.1465 78 36.9 45 4.2 IS(IR)125-100-250D2900 15041.67607831.437 4.2性能参数表转速 流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号 r/min m 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm IS(IR)125-100-250E290013705 38.1955 78 26.4 304.2 6016.7 21.5 63 5.59 2.5 100 27.8 20 76 7.17 2.5 IS(IR)125-100-250J 1450 120 33.3 18.5 77 7.84 113 12033.3 132.560 72.1 4 200 55.6 125 75 90.8 4.5 IS(IR)125-100-315 24066.7 120 77 101.9 110 5 IS(IR)125-100-315A188 52.22117.575 80.24.5 IS(IR)125-100-315B 176 48.89110 75 70.3 904.5 IS(IR)125-100-315C 164 45.56102.575 61.14.5 IS(IR)125-100-315D 152 42.2295 75 52.5 754.5 IS(IR)125-100-315E2900140 38.8987.5 75 44.5 55 4.5 6016.7 33.5 58 9.4 2.5 100 27.8 32 73 11.9 2.5 IS(IR)125-100-315J 1450 120 33.3 30.5 74 13.5 15 3 6016.7 52 53 16.1 2.5 100 27.8 50 65 21 2.5 IS(IR)125-100-400120 33.3 48.5 67 23.6 30 3 IS(IR)125-100-400A 90 25 45 65 17 22 2.5 IS(IR)125-100-400B 80 22.2240 65 13.42.5 IS(IR)125-100-400C145072 20 36 65 10.89 152.5 12033.3 22.5 71 10.4 3 200 55.6 20 81 13.5 3 IS(IR)150-125-25024066.7 17.5 78 14.7 18.5 3.5 IS(IR)150-125-250A 1450160 44.4416 81 8.6 11 3 12033.3 34 70 15.86 2.5 200 55.6 32 79 22.08 2.5 IS(IR)125-125-315240 66.7 29 80 23.71 30 30 IS(IR)150-125-315A 175 48.6128 79 16.9 22 2.5 IS(IR)150-125-315B1450150 41.6724 79 12.4 15 2.5 12033.3 53 62 27.9 2 200 55.6 50 75 36.3 2.8 IS(IR)150-125-400240 66.7 46 74 40.6 45 3.5 IS(IR)150-125-400A 180 50 45 75 29.4 37 2.8 IS(IR)150-125-400B 160 44.4440 75 23.2 30 2.8 IS(IR)150-125-400C145014440367518.822 2.8性能参数表转速流量 扬程 效率 功率P(ｋＷ)必需汽蚀余量泵型号r/minm 3/h Ｌ／ｓ ｍ % 轴功率ｋＷ电机功率ｋＷm 24066.7 22.6 70 21.1 3.6 400 111.120 83 26.2 4.6 IS(IR)200-150-250 1450 460127.817.2 79 27.3 374.9 IS(IR)200-150-250A 320 88.8916 83 16.8 22 4.6 24066.7 37 70 34.6 3 400 111.132 82 42.5 3.5 IS(IR)200-150-315460127.828.5 80 44.6 55 4 IS(IR)200-150-315A 350 97.2 28 82 32.5 37 3.5 IS(IR)200-150-315B1450300 83.3324 82 23.4 30 3.5 24066.7 55 74 48.6 3 400 111.150 81 67.2 3.8 IS(IR)200-150-400460 127.845 76 74.2 90 3.5 IS(IR)200-150-400A 360 100 45 81 57.2 75 3.8 IS(IR)200-150-400B 320 89.8940 81 43 55 3.8 IS(IR)200-150-400C145028880368134.8445 3.8。

离心泵型号及参数离心泵是一种常见的流体输送设备，广泛应用于农业灌溉、城市供水、工业生产等领域。

离心泵的型号和参数会根据具体的使用场景和行业需求而有所不同。

以下是一些常见的离心泵型号及其参数的介绍。

1.QS型离心泵QS型离心泵是一种垂直单吸式离心泵，适用于输送清水和物理化学性质类似于清水的液体。

其参数包括流量、扬程、转速等。

例如，QS150-240-30是指该型号的流量为150m³/h，扬程为240m，转速为3000转/分。

2.IS型离心泵IS型离心泵是一种卧式单吸离心泵，适用于输送清水或物理化学性质类似于清水的液体。

其参数包括流量、扬程、转速等。

例如，ISW100-65-250是指该型号的流量为100m³/h，扬程为65m，转速为2500转/分。

3.S单吸离心泵S型离心泵是一种卧式、单级、单吸离心泵，适用于输送清水或物理化学性质类似于清水的液体。

其参数包括流量、扬程、转速等。

例如，S100-80-200是指该型号的流量为100m³/h，扬程为80m，转速为2000转/分。

4.D多级分段式离心泵D型离心泵是一种多级分段式离心泵，适用于输送清水或物理化学性质类似于清水的液体。

其参数包括流量、扬程、转速等。

例如，D120-50-6是指该型号的流量为120m³/h，扬程为50m，为6级分段。

5.Y型离心泵Y型离心泵是一种立式单吸离心泵，适用于输送煤浆、重油、沥青等含有颗粒的液体。

其参数包括流量、扬程、转速等。

例如，Y80-40-100是指该型号的流量为80m³/h，扬程为40m，转速为1000转/分。

6.IH型化工离心泵IH型离心泵是一种化工行业常用的离心泵，适用于输送各种腐蚀性液体。

其参数包括流量、扬程、转速等。

例如，IH200-150-250是指该型号的流量为200m³/h，扬程为150m，转速为2500转/分。

以上只是一些常见的离心泵型号及其参数的介绍，实际使用中还有许多其他型号和参数的离心泵可供选择。

应用范围：IH型单级单吸化工离心泵用于输送不含颗粒，黏度类似于水的腐蚀性液体。

性能参数（设计点）：流量Q 6.3～400 m3/h，扬程H 5～125m。

被输送介质温度一般为-20℃～105℃，泵的最高工作压力为1.6Mpa。

结构特点：IH型泵为单级单吸悬架式离心泵，其结构为后开门，即泵体不动，叶轮能从泵体后面取出，而不必拆动泵进出口管道。

IH型泵的叶轮基本型式为闭式离心叶轮.根据输送介质是否结晶、结胶、以及是否含有气体,可选用半开或开式叶轮。

IH型泵的轴封可根据拥护要求选用:①填料密封;②机械密封;③副叶轮动力密封。

轴承为滚动轴承,用稀油润滑。

从驱动端看,泵为顺时针旋转。

主要材质：与介质接触零件材料为合金不锈钢,主要牌号为:ZG1Cr18Ni9,ZGCr18Ni12Mo2Ti,OOCr17Ni14Mo2,CD-4MCu,哈氏合金、CM2、RS4等。

IH泵性能参数表参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必需汽蚀余量叶轮直径泵口径泵外型尺寸泵重功率型号吸入吐出长宽高m3/h m r/minkw kw ％ｍ㎜㎜㎜mm ㎏IH50-32-125 7.512.5152320182901.091.331.52.2YB90L-24351492.02.02.513850 32 4652225244IH50-32-125A 6.811.413.719.516.514.52900.861.021.132.2YB90L-24250482.02.02.550 32 4652225244IH50-32J-125 3.756.37.55.755.04.51450.160.190.210.55YB801-43645442.02.02.513850 32 4652225244IH50-32J-13.45.754.2 1450.13 0.YB801-435442.02.0 50 32 422450.165 0 2IH50-32-160 7.512.51534.532302902.142.372.453.YB100L-23345502.02.02.516550 32 4652629248IH50-32-160A 6.811.413.729.126.624.62901.681.842.092.2YB90L-23245442.02.02.550 32 4652629248IH50-32J-160 3.756.37.58.68.07.51450.30.340.360.55YB801-42940432.02.02.516550 32 4652629248IH50-32-160A 3.45.76.87.36.76.21450.240.270.270.55YB801-42839422.02.02.550 32 4652629248IH50-32-200 7.512.515.051.850.048.02903.784.364.565.5YB132S1-22839432.02.02.519550 32 4653346IH50-32-200A 7.011.714.045.543.741.72903.213.663.795.5YB132S1-22738422.02.02.550 32 4653346IH50-32J-26.61140.538.7 2902.80 4 YB112M-26372.02.0 50 32 433633.225 0 0IH50-32J-200 3.756.37.542.942.542.01450.570.650.681.1YB90S-42333362.02.02.519550 32 4653346IH50-32J-200A 3.55.97.111.310.910.41450.490.530.570.75YB802-42232352.02.02.550 32 4563346IH50-32J-200B 3.35.56.610.19.79.21450.430.470.490.55YB801-42131342.02.02.550 32 4653346IH50-32-250 7.512.515.0828078.52907.288.258.7911 YB160M1-2233336.52.02.02.525150 32 63454599参数型号叶轮直径(mm)转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH50-32-125 138 7.512.515.023.020.018.01.091.331.502.02.02.5Y90L-2/2.2 Y90L-2/2.2 Y100L-2/3.0 44IH50-32-125A 1256.811.313.618.516.414.50.870.991.162.02.02.5Y90S-2/1.5 Y90L-2/2.2 Y90L-2/2.2 44IH50-32-160 165 7.5 34.5 2.13 2.0 Y100L-2/3.Y112M-4/4.Y132S1-2/5.4812.5 15.0 32.030.02.372.452.02.50 0 5IH50-32-160 A 1506.811.313.628.526.424.51.761.851.912.02.02.5Y90L-2/2.2Y100L-2/3.Y112M-4/4.0 48IH50-32-200 195 7.512.515.051.550.048.03.784.364.562.02.02.5Y132S1-2/5.5Y132S1-2/7.5Y160M1-2/11 60IH50-32-200A 1776.811.313.642.541.039.53.163.243.572.02.02.5Y112M-4/4.Y132S1-2/5.5Y132S1-2/7.560IH50-32-250 252 7.512.515.082.080.078.57.288.258.762.02.02.5Y160M1-2/11Y160M2-2/15Y160L-2/18.599IH50-32-250A 2357.011.714.071.970,068.06.846.977.712.02.02.5Y160M1-2/11Y160M1-2/11Y160M2-2/15 99IH50-32-250B 2216.611.013.263.562.060.95.716.196.642.02.02.5Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 99IH50-32-315 7.512.515.0125 15.22.02.02.5Y160L-2/18.5Y180M-2/22 Y200L1-2/30IH50-32-315A 7.011.714.0110 12.982.02.02.5Y160M2-2/15Y160L-2/18.5Y200L1-2/30IH50-32-315B 6.611.013.296.8 11.152.02.02.5Y160M2-2/15Y160M2-2/15Y180M-2/22IH65-50-125 130 15.025.030.021.220.018.51.852.202.402.02.02.5Y100L-2/3.Y112M-4/4.Y132S1-2/5.545IH65-50-125A 11813.622.727.317.516.515.41.481.671.912.02.02.5Y90L-2/2.2Y100L-2/3.Y112M-4/4.0 45参数型号叶轮直径(mm转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84) (m)IH65-50-160 16815.025.030.034.032.030.03.183.824.152.02.02.5Y132S1-2/5.5Y132S1-2/7.5Y160M1-2/11 50IH65-50-160A 15313.622.727.328.426.524.82.562.933.292.02.02.5Y112M-4/4.Y132S1-2/5.5Y132S1-2/7.550IH65-40-200 19215.025.030.053.050.047.55.306.567.272.02.02.5Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 64IH65-40-200A 17513.622.727.342.041.039.05.065.075.732.02.02.5Y132S1-2/7.5Y160M1-2/11Y160M1-2/11 64IH65-40-250 24815.025.030.081.280.078.49.7611.8012.802.02.02.5Y160M2-2/15Y160L-2/18.5Y200L1-2/30 103IH65-40-250A 23214.023.428.074.871.068.58.7310.6011.102.02.02.5Y160M2-2/15Y160M2-2/15Y180M-2/22 103IH65-40-250B 21813.222.026.462.861.853.07.298.428.452.02.02.5Y160M1-2/11Y160M2-2/15Y160L-2/18.5103IH65-40-315 31015.025.030.0126.125.124.18.5021.8023.802.02.02.5Y200L1-2/3Y200L2-2/37Y225M-2/45 115IH65-40-315A 29014.023.428.0118.5109.5106.18.1018.3622.122.02.02.5Y200L1-2/3Y200L1-2/3Y225M-2/45 115IH65-40-315B 27213.222.026.498.096.595.914.6915.6317.672.02.02.5Y160L-2/18.5Y200L1-2/3Y200L2-2/37 115IH80-65-125 14030.050.060.023.220.017.53.163.954.293.03.04.0Y132S1-2/5.5Y132S1-2/7.5Y160M1-2/11 54IH80-65-125A 12727.245.319.016.52.483.043.03.0Y112M-4/4.Y132S1-2/5.5Y132S1-2/7.554IH80-65-160 16830.050.060.036.032.028.45.166.507.142.02.33.3Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 60IH80-65-160A 15327.245.354.429.526.423.24.085.025.592.02.33.3Y132S1-2/7.5Y132S1-2/7.5Y160M1-2/11 60参数型号叶轮直径(mm)转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH80-50-200 20430.050.060.055.050.045.08.5010.8011.902.02.53.2Y160M2-2/15Y160L-2/18.5Y180M-2/22 69IH80-50-200A 18527.245.354.445.241.137.06.738.299.352.02.53.2Y160M1-2/11Y160M2-2/15Y160L-2/18.569IH80-50-250 24530.050.060.081.580.078.013.8718.8023.222.22.53.5Y200L1-2/3Y200L2-2/37Y225M-2/45 102IH80-50-250A 23028.146.956.271.470.568.311.8716.1019.352.22.53.5Y180M-2/22Y200L1-2/3Y200L2-2/37 102IH80-50-250B 21626.444.052.863.062.260.410.0613.8016.702.22.53.5Y160L-2/18.5Y180M-2/22 Y200L2-2/37 102IH80-50-315 31230.050.060.0128.125.120.24.9032.8039.222.02.02.5Y225M-2/45 Y250M-2/55 Y280S-2/75 119IH80-50-315A 29328.146.956.2112.110.105.21.4128.1033.462.02.02.5Y200L2-2/37Y225M-2/45 Y280S-2/75 119IH80-50-315B 275 44.052.897.092.924.2028.422.02.5Y200L1-2/3Y200L2-2/37Y250M-2/55 119IH100-80-125 14260.0100.0120.023.220.017.56.027.478.173.74.54.8Y160M1-2/11Y160M1-2/11Y160M2-2/15 63IH100-80-125A 13054.691.8109.219.216.814.54.765.926.343.74.54.8Y132S1-2/7.5Y160M1-2/11Y160M2-2/15 63IH100-80-160 17860.0100.0120.037.032.028.010.1011.9012.503.84.35.0Y160M2-2/15Y160L-2/18.5Y180M-2/22 95IH100-80-160A 16254.691.8109.230.526.523.27.989.259.853.84.35.0Y160M1-2/11Y160M2-2/15Y160L-2/18.595IH100-65-200 20960.0100.0120.056.050.044.014.5018.9020.303.43.95.2Y180M-2/22Y200L1-2/3Y200L2-2/37 96IH100-65-200A 19054.691.8109.246.041.536.611.5014.7016.003.43.95.2Y160L-2/18.5Y180M-2/22 Y200L1-2/30 96参数型号叶轮直径(mm)转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH100-65-250 25960.0100.0120.088.080.074.025.2032.0036.103.03.64.5Y200L2-2/37Y225M-2/45 Y280S-2/75 107IH100-65-250A 24256.193.5112.277.070.064.721.8027.4030.903.03.64.5Y200L2-2/37Y225M-2/45 Y250M-2/55 107IH100-65-250B 22852.787.8105.467.061.757.018.3023.1026.003.03.64.5Y200L1-2/3Y200L2-2/37Y250M-2/55 107IH100-65-315 30060.0100.0120.0132.125.44.9054.9060.802.83.24.2Y280S-2/75 Y280M-2/90 Y315S-2/110 160119. 0IH100-65-315A 28056.193.5112.2115.5109.104.39.2045.5052.102.83.24.2Y250M-2/55 Y280S-2/75 Y315S-2/110 160IH100-65-315B 26452.787.8105.4102.97.092.033.3038.7044.402.83.24.2Y250M-2/55 Y280S-2/75 Y280M-2/90 160IH125-80-160 17096.0160.0192.037.032.028.013.6217.6519.295.6 Y180M-2/22Y200L1-2/3Y200L2-2/37IH125-80-160A87.5145.9175.131.626.622.610.7613.5514.375.6Y160L-2/18.5Y180M-2/22 Y200L1-2/30IH125-80-200 21996.0160.0192.061.050.041.024.5327.5827.845.2Y200L1-2/3Y200L2-2/37Y250M-2/55IH125-80-200A90.0150.0180.054.743.734.720.9522.8922.385.2Y200L1-2/3Y200L1-2/3Y225M-2/45IH125-80-200B84.5140.8169.049.738.729.718.1519.2718.235.2 Y180M-2/22Y200L1-2/3Y200L2-2/37IH125-80-25096.0160.0192.087.080.073.033.4543.7550.224.8 Y250M-2/55 Y280S-2/75 Y280M-2/90IH125-80-250A90.0150.0180.076.170.063.927.8436.2041.224.8 Y225M-2/45 Y250M-2/55 Y280S-2/75IH125-80-250B84.5140.8169.067.462.056.623.5030.4934.734.8Y200L2-2/37Y225M-2/45 Y280S-2/75参数型号叶轮直径转速2900r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84(mm )r (m)IH125-80-31596.0160.0192.0133.125.119.55.1969.8381.874.5 Y280M-2/90Y315S-2/11Y315M1-2/132IH125-80-315A90.0150.0180.0117.110.104.746.2558.3668.434.5 Y280S-2/75 Y280M-2/90 Y315S-2/110IH125-80-315B84.5140.8169.0102.996.792.038.8248.7957.224.5 Y280S-2/75 Y280S-2/75 Y280M-2/90IH125-100-160 176120.0200.0240.037.032.028.017.2721.5223.774.04.55.0Y200L1-2/3Y200L1-2/3Y225M-2/45IH125-100-160A 109.1182.0218.031.626.622.613.6116.4817.014.04.55.0Y160L-2/18.5Y200L1-2/3Y200L2-2/37IH125-100-200 223120.0200.0240.061.950.041.029.3035.4038.804.55.05.8Y225M-2/45 Y250M-2/55 Y280S-2/75 103IH125-100-200A 203109.1182.0218.050.541.434.023.1027.4030.104.55.05.8Y200L2-2/37Y225M-2/45 Y250M-2/55 103IH125-100-250 266120.0200.0240.090.080.073.047.4058.1064.503.74.55.5Y280S-2/75 Y280M-2/90 Y315S-2/110 170IH125-100-250A 248112.0186.5224.078.069.563.540.3048.3554.503.74.55.5Y280S-2/75 Y280S-2/75 Y280M-2/90 170IH125-100-250B 233105.5175.5211.069.061.556.034.2041.4046.003.74.55.5Y250M-2/55 Y280S-2/75 Y280M-2/90 170IH125-100-315 328120.0200.0240.0130.125.69.44100.224.55.06.0Y315M1-2/132——————————1470 119. 0 114.0 0IH125-100-315A 309112.0186.5224.0113.110.4103.459.2485.6097.044.55.06.0Y315S-2/11Y315M1-2/132—————147IH125-100-315B 290105.5175.5211.0100.96.791.649.5472.4082.244.55.06.0Y280M-2/90Y315S-2/11Y315M1-2/132147参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH50-32-125 1383.86.37.55.75.04.50.160.190.212.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 44IH50-32-125A 1253.45.76.84.74.13.70.130.150.162.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 44IH50-32-160 1653.86.37.58.58.07.50.300.340.362.02.02.5Y801-4/0.55Y801-4/0.55Y802-4/0.75 48IH50-32-160A 1503.45.76.87.06.56.00.250.270.282.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 48IH50-32-200 1953.86.37.512.912.512.00.570.650.682.02.02.5Y802-4/0.75Y90S-4/1.1 Y90L-4/1.5 60IH50-32-200A 1773.45.76.810.510.29.80.480.520.542.02.02.5Y802-4/0.75Y802-4/0.75Y90S-4/1.1 60IH50-32-250 2513.86.320.520.01.231.272.02.0Y90L-4/1.5Y100L1-4/2.2Y100L2-4/3.99IH50-32-250A 2353.55.97.118.017.517.11.071.081.102.02.02.5Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.299IH50-32-250B 2213.35.56.616.015.515.10.960.930.942.02.02.5Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.299IH50-32-315 3.86.37.532.0 2.502.02.02.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5IH50-32-315A 3.55.97.128.0 2.142.02.02.5Y100L2-4/3.0Y100L2-4/3.0Y112M-4/4.0IH50-32-315B 3.35.56.624.7 1.852.02.02.5Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0IH65-50-125 1307.512.515.05.45.04.50.250.310.332.02.02.5Y801-4/0.55Y801-4/0.55Y802-4/0.75 45IH65-50-125A 1186.811.313.64.54.13.50.200.230.262.02.02.5Y801-4/0.55Y801-4/0.55Y801-4/0.55 45参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH65-50-160 1687.512.515.08.58.07.50.450.530.582.02.02.5Y802-4/0.75Y802-4/0.75Y90S-4/1.1 50IH65-50-160A 1536.811.313.67.06.66.00.370.410.462.02.02.5Y802-4/0.75Y802-4/0.75Y90S-4/1.1 50IH65-40-200 1927.512.515.013.012.512.00.780.931.022.02.02.5Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.264IH65-40-200A 1756.811.313.611.010.39.80.640.720.812.02.02.5Y90S-4/1.1 Y90S-4/1.1 Y90L-4/1.5 64IH65-40-250 248 12.515.020.019.61.751.862.02.5Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0 103IH65-40-250A 2327.011.714.017.817.517.11.261.471.552.02.02.5Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/3.103IH65-40-250B 2186.611.013.215.815.515.11.091.251.322.02.02.5Y90L-4/1.5Y100L1-4/2.2Y100L2-4/3.103IH65-40-315 3107.512.515.032.432.031.73.003.303.502.02.02.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5 115IH65-40-315A 2907.011.714.028.428.027.82.842.883.122.02.02.5Y112M-4/4.Y112M-4/4.Y132S-4/5.5 115IH65-40-315B 2726.611.013.224.124.724.42.172.392.922.02.02.5Y112M-4/4.Y112M-4/4.Y132S-4/5.5 115IH80-65-125 14015.025.030.05.85.04.40.440.530.582.52.53.0Y802-4/0.75Y90S-4/1.1 Y90S-4/1.1 54IH80-65-125A 12713.622.627.24.84.13.60.350.410.452.52.53.0Y802-4/0.75Y802-4/0.75Y90S-4/1.1 54IH80-65-160 16815.025.030.09.08.07.20.740.880.952.02.33.3Y90S-4/1.1 Y90L-4/1.5Y100L1-4/2.260IH80-65-160A 15313.622.627.27.46.65.80.580.680.742.02.33.3Y90S-4/1.1 Y90S-4/1.1 Y90L-4/1.5 60参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH80-50-200 20415.025.030.013.512.511.51.251.491.602.02.02.5Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/3.69IH80-50-20185 13.6 11.0 1.00 2.0 Y90L-4/1.5 Y100L1-4/2Y100L2-4/3.690A 22.627.2 10.39.51.141.282.02.5.2 0IH80-50-250 24515.025.030.020.420.019.51.982.433.192.22.53.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5 102IH80-50-250A 23014.023.428.117.917.617.01.712.252.582.22.53.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5 102IH80-50-250B 21613.222.026.415.715.515.01.411.862.292.22.53.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5 102IH80-50-315 31215.025.030.033.032.030.03.744.745.572.02.02.5Y132M-4/7.5Y132M-4/7.5Y160M-4/11 119IH80-50-315A 29314.023.428.128.028.326.03.154.014.732.02.02.5Y132S-4/5.5Y132M-4/7.5Y160M-4/11 119IH80-50-315B 27513.222.026.425.524.723.22.703.363.972.02.02.5Y132S-4/5.5Y132S-4/5.5Y132M-4/7.5 119IH100-80-125 14230.050.060.05.85.04.40.821.001.073.73.64.8Y90L-4/1.5 Y90L-4/1.5Y100L1-4/2.263IH100-80-125A 13027.345.854.64.54.23.60.630.790.823.73.64.8Y90S-4/1.1 Y90L-4/1.5 Y90L-4/1.5 63IH100-80-160 17830.050.060.09.28.07.01.301.581.683.03.43.7Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0 95IH100-80-160A 16227.345.854.67.66.66.31.031.221.453.03.43.7Y100L1-4/2.2Y100L1-4/2.2Y100L2-4/3.95IH100-65-200 20930.050.060.014.012.511.01.912.502.852.52.53.0Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5 96IH100-65-200A 19027.345.854.611.610.39.11.511.922.252.52.53.0Y100L2-4/3.0Y100L2-4/3.0Y132S-4/5.5 96参数叶轮转速1450r/min 泵重(kg) 流量扬程轴功必需汽配带电机型号及功率型号直径(mm) (m3/h)(m) 率(kw)蚀余量(NPSH)r(m)Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH100-65-250 25930.050.060.022.020.018.53.604.304.702.52.53.0Y132S-4/5.5Y132M-4/7.5Y160M-4/11 116IH100-65-250A 24228.046.756.019.217.416.23.123.533.922.52.53.0Y132S-4/5.5Y132S-4/5.5Y132M-4/7.5 116IH100-65-250B 22826.444.052.817.515.514.02.623.043.252.52.53.0Y112M-4/4.Y132S-4/5.5Y132M-4/7.5 116IH100-65-315 30030.050.060.033.532.030.56.207.508.302.02.02.5Y160M-4/11 Y160L-4/15Y180M-4/18.5127IH100-65-315A 28028.046.756.029.328.026.75.466.337.152.02.02.5Y160M-4/11 Y160M-4/11 Y160L-4/15 127IH100-65-315B 26426.444.052.826.224.723.24.485.295.782.02.02.5Y132M-4/7.5Y160M-4/11 Y160M-4/11 127IH125-80-160 17048.080.096.09.258.07.01.862.392.612.5Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5IH125-80-160A 43.873.087.67.96.75.71.471.851.972.5Y100L1-4/2.2Y100L2-4/3.0Y112M-4/4.0IH125-80-200 21948.080.096.015.212.510.23.263.633.652.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5IH125-80-200A 45.075.090.013.610.98.72.783.012.962.5Y112M-4/4.Y132S-4/5.5Y132M-4/7.5IH125-80-250 48.080.096.021.820.018.34.605.896.742.2Y132M-4/7.5Y160M-4/11 Y160L-4/15IH125-80-250A 45.075.090.019.017.516.03.824.905.602.2Y132M-4/7.5Y160M-4/11 Y160M-4/11IH125-80-250B 42.270.416.915.53.244.132.2Y132S-4/5.5Y132M-4/7.5Y160M-4/1184.4 14.2 4.73IH125-80-315 48.080.096.033.532.030.07.309.3010.742.1 Y160L-4/15 Y160L-4/15 Y180L-4/22参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH125-80-315A 45.075.090.029.328.026.26.097.738.922.1 Y160M-4/11 Y160L-4/15Y180M-4/18.5IH125-80-315B 42.270.484.425.724.223.04.716.497.452.1 Y160M-4/11 Y160M-4/11 Y160L-4/15IH125-80-400 48.080.096.053.550.047.513.7117.2919.102.52.53.0Y180L-4/22 Y200L-4/30 Y225S-4/37IH125-80-400A 45.075.090.046.843.741.511.4714.4015.892.52.53.0Y180M-4/18.5Y180L-4/22 Y200L-4/30IH125-80-400B 42.270.484.441.438.736.89.7112.1613.432.52.53.0Y160L-4/15Y180M-4/18.5Y200L-4/30IH125-100-160 17660.0100.0120.09.258.07.022.262.793.092.52.53.0Y112M-4/4.Y132S-4/5.5Y132M-4/7.5IH125-100-160A54.791.0109.47.86.75.71.762.162.332.52.53.0Y100L2-4/3.0Y112M-4/4.Y132S-4/5.5IH125-100-200 22360.0100.0120.015.212.510.23.894.665.082.52.93.6Y132S-4/5.5Y132M-4/7.5Y160M-4/11 103IH125-100-200A 20354.791.0109.412.610.38.53.083.604.022.52.93.6Y132S-4/5.5Y132S-4/5.5Y132M-4/7.5 103IH125-100-250 26660.0100.0120.022.520.018.26.237.568.402.02.33.0Y160M-4/11 Y160L-4/15Y180M-4/18.5132IH125-100-250A 24856.093.0112.019.517.415.95.316.297.132.02.33.0Y160M-4/11 Y160M-4/11 Y160L-4/15 132IH125-100-250B 23352.888.0105.618.015.513.84.545.315.732.02.33.0Y132M-4/7.5Y160M-4/11 Y160M-4/11 132IH125-100-315 32860.0100.0120.033.532.030.59.6014.1015.332.02.53.0Y180M-4/18.5Y180L-4/22 Y200L-4/30 147IH125-100-315A 30956.093.0112.029.028.326.48.0012.1012.872.02.53.0Y160L-4/15Y180M-4/18.5Y200L-4/30 147参数型号叶轮直径(mm)转速1450r/min泵重(kg) 流量(m3/h)扬程(m)轴功率(kw)必需汽蚀余量(NPSH)r(m)配带电机型号及功率Γ≤1.01.0<Γ≤1.351.35<Γ≤1.84IH125-100-315B 29052.888.0105.625.424.723.16.309.1110.222.02.53.0Y160M-4/11 Y160L-4/15Y180M-4/18.5147IH125-100-400 39560.0100.0120.055.050.045.017.2822.0024.502.02.53.0Y200L-4/30 Y225S-4/37 Y225M-4/45 220IH125-100-400A 36056.093.0112.045.541.237.213.5317.0219.072.02.53.0Y180L-4/22 Y200L-4/30 Y225S-4/37 220IH125-100-400B52.888.0105.642.638.734.812.2515.4617.252.02.53.0Y180M-4/18.5Y200L-4/30 Y225S-4/37 220IH150-125-250 280120.0200.0240.024.820.015.012.2814.1514.422.52.83.5Y180M-4/18.5Y180L-4/22 Y200L-4/30 172IH150-125-250A 255112.2187.0224.422.317.512.510.4811.7311.402.52.83.5Y160L-4/15Y180M-4/18.5Y180L-4/22 172IH150-125-250B 105.6176.0211.220.315.510.59.129.919.152.52.83.5Y160M-4/11 Y160L-4/15Y180M-4/18.5172IH150-125-320 120.0 36.3 18.83 2.5 Y200L-4/30 Y225S-4/37 Y250M-4/55 200。

is65-40-250型离心泵
is65-40-250型离心泵是IS型系列泵为单级单吸(轴向吸入)离心泵，供输送不含固体颗粒、温度不超过80℃的清水或物理、化学性质类似清水到其他液体，工作压力≤0.3MPa，适用于工矿企业和城市给排水及农业排灌。

is65-40-250型离心泵共有29个基本型品种。

它具有型泵范围广、“三化”水平高、结构可靠、维修方便、振动小、噪音低、效率高等特点，是国家推广的节能产品。

从传动端看，泵为顺时针方向旋转。

性能范围：
流量Q=6.3～400m3/h，
扬程H=5～125m，
转速n=2900、1450r/min，
配带功率Pn=0.55～110kw，
入口直径Dn1=50～200mm。

型号意义：例IS80-65-160A
IS-单级单吸悬臂式清水离心泵，
80-泵入口直径(mm)，
65-泵出口直径(mm)，
160-基型泵叶轮名义直径(mm)，
is65-40-250型离心泵价格是全国循环水泵价格行业采用国际标准(ISO2858 ISO3069
ISO3661)及有关国内标准联合设计的节能和更新换代的新系列产品，其生产制造及验收规范均采用国际标准和国内先进技术标准，从而保证了该系列泵其产品在技术指标上的先进性、产品质量上的优越性和稳定性。
