第三章顶棚装饰构造学习目标：1．了解顶棚装修的作用，掌握悬吊式顶棚和格栅类顶棚的装修构造要求，熟练掌握直接式顶棚的装修构造，了解顶棚特殊部位的构造处理；2．在设计顶棚构造时，应根据不同的使用和装饰要求选择相应的材料、构造方法和施工工艺，达到实用、经济、装饰。
学习重点：1．直接式、悬吊式、格栅式及特殊部位的装饰构造特点、构造组成和构造作法；2．掌握各类顶棚的构造要点，能根据顶棚的特点，选择相应的材料、工艺和构造方法。
学习建议：1．对不同类型的顶棚构造方法对比记忆。
2．掌握构造节点的绘制。
3.1 直接式顶棚的装饰构造1.直接抹灰顶棚构造直接抹灰顶棚是在屋盖或楼盖的底面上直接进行抹灰的顶棚。
根据抹灰材料的不同主要有纸筋灰抹灰、石灰砂浆抹灰、水泥砂浆抹灰等。
普通抹灰作法多用于一般建筑或简易建筑，甩毛等特殊作法用于声学要求较高的建筑。
图图3-2 直接抹灰顶棚构造2 喷刷类顶棚构造喷刷类顶棚是在屋盖或楼盖的底面上直接用浆料喷刷而成的。
常用的材料有石灰浆、大白浆、色粉浆、彩色水银浆、可赛银等。
对于楼板底较平整又没有特殊要求的房间，可在楼板底直接喷刷浆料，其具体做法可参照涂刷类墙体饰面的构造，如图3-3所示。
图3-3 喷刷类顶棚构造3 裱糊类顶棚构造一些要求较高、面积较小的房间顶棚面，也可采用直接贴壁纸、壁布及其他织物的饰面方法。
这类顶棚主要用于要求较高的建筑，如宾馆的客房、住宅的卧室等空间。
裱糊类顶棚的具体做法与墙饰面的构造相同，如图3-4所示。
图3-4 裱糊类顶棚构造4 直接固定装饰板材直接铺设龙骨固顶装饰板顶棚的构造作法与镶板类装饰墙面的构造相似，在楼板底部直接铺设固定龙骨（射钉固定、胀管螺栓固定、埋设木楔固定，间距按面板规格确定），然后固定装饰板。
常用的装饰板材有胶合板、石膏板等，主要用于装饰要求较高的建筑，如图3-5所示。
图3-5 直接铺设龙骨类顶棚构造5 结构式顶棚装饰构造结构式顶棚充分利用楼层或屋顶的结构构件作为顶棚装饰，并巧妙组合照明、通风、防火、吸声等设备，形成和谐统一的效果。
建筑装饰构造论【内容摘要】建筑装饰构造是指针对建筑内、外部装饰工程进行设计、造价、选材、施工以及管理、检测等的职业技术、技能。
就业面向装饰施工管理、建筑装饰设计、建筑装饰设计咨询、建筑装饰预算或工监理等岗位。
【项目１】建筑装饰工程概论—幢建筑物，一般是由基础、墙、柱、梁、楼板层、地坪层、楼梯、屋顶、门窗、阳台和雨蓬等几大部分构成，它们在不同的部位，发挥着各自的作用。
1、基础：是位于建筑物最下部的承受构件，承受着建筑物的全部荷载，并将这些荷载传给地基，使之稳定安全的结构体系，一般均设在地面以下。
2、墙：墙是建筑物的承受构件和围护构件，与外界直接接触的建筑围护结构部分统称为外墙。
3、楼板层：楼板层是房屋建筑中与土层相接的部分，它承受着底层房屋的荷载。
4、楼梯：楼梯是房屋建筑的垂直交通设施，供人们上下楼层和紧急疏散之用。
5、屋顶：屋顶是建筑物顶部的外部围护构件和承受构件。
平屋顶（坡度5％，通常2％-3％）、坡屋顶（大于10％）和其它形式三类作用：防水、结构、保温、隔热、建筑艺术要求。
屋顶分类：四大类：平顶、坡屋顶、曲面屋顶、多波式屋顶② 屋顶：刚性〈可承重〉柔性〈不可承重〉③ 屋顶防漏：三毡四油④ 屋顶隔热：水泥蛭石⑤交通、环境、地理位置与小区的重要性。
⑥总体的建筑风格的表现形式〈以具体实例为标准〉6、门窗：建筑中各隔断间的通行口，有扇或无扇（门洞）谓门，用来采光、通风或传递、观察的洞口（不作通行用）谓窗。
门和窗是解决建筑使用功能主要手段。
门主要起内外交通和分隔房间之用；窗的主要作用是采光和通风，同时也起分隔和围护的作用。
门和窗是解决建筑使用功能主要手段。
7、阳台：楼层建筑中，人们与外界空间联系的主要方式，有三面敞开的，也有半敞开的，或一面敞开的，或封闭的。
8、隔断：区别使用功能，使之互不干扰，是建筑设计中组织功能空间、划分平面的主要手段。
有全隔、半隔、透明、半透、不透等区别。
【项目２】楼（地）面装饰构造楼地面工程中地面构造一般为面层、垫层和基层（素土夯实）；楼层地面构造一般为面层、填充层和楼板。

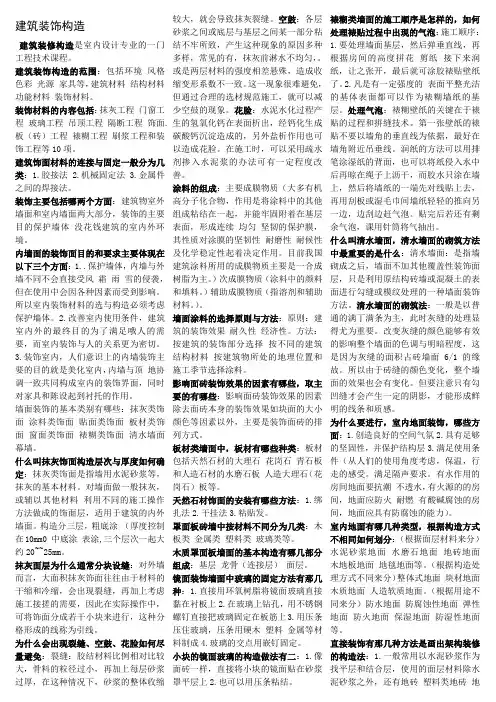

建筑装饰构造建筑装修构造是室内设计专业的一门工程技术课程。
建筑装饰构造的范围：包括环境风格色彩光源家具等，建筑材料结构材料功能材料装饰材料。
装饰材料的内容包括：抹灰工程门窗工程玻璃工程吊顶工程隔断工程饰面.板（砖）工程裱糊工程刷浆工程和装饰工程等10项。
建筑饰面材料的连接与固定一般分为几类：1.胶接法 2.机械固定法 3.金属件之间的焊接法。
装饰主要包括哪两个方面：建筑物室外墙面和室内墙面两大部分，装饰的主要目的保护墙体没花钱建筑的室内外环境。
内墙面的装饰面目的和要求主要体现在以下三个方面：1..保护墙体，内墙与外墙不同不会直接受风霜雨雪的侵袭，但在使用中会因各种因素而受到影响。
所以室内装饰材料的选与构造必须考虑保护墙体。
2.改善室内使用条件，建筑室内外的最终目的为了满足哦人的需要，而室内装饰与人的关系更为密切。
3.装饰室内，人们意识上的内墙装饰主要的目的就是美化室内，内墙与顶地协调一致共同构成室内的装饰界面，同时对家具和陈设起到衬托的作用。
墙面装饰的基本类别有哪些：抹灰类饰面涂料类饰面贴面类饰面板材类饰面窗面类饰面裱糊类饰面清水墙面幕墙。
什么叫抹灰饰面构造层次与厚度如何确定：抹灰类饰面是指墙用水泥砂浆等，抹灰的基本材料。
对墙面做一般抹灰，或辅以其他材料利用不同的施工操作方法做成的饰面层，适用于建筑的内外墙面。
构造分三层，粗底涂（厚度控制在10mm0 中底涂表涂,三个层次一起大约20~~25mm。
抹灰面层为什么通常分块设缝：对外墙而言，大面积抹灰饰面往往由于材料的干缩和冷缩，会出现裂缝，再加上考虑施工接搓的需要，因此在实际操作中，可将饰面分成若干小块来进行，这种分格形成的线称为引线。
为什么会出现裂缝、空鼓、花脸如何尽量避免：裂缝：胶结材料比例相对比较大，骨料的粒径过小，再加上每层砂浆过厚，在这种情况下，砂浆的整体收缩较大，就会导致抹灰裂缝。
空鼓：各层砂浆之间或底层与基层之间某一部分粘结不牢所致，产生这种现象的原因多种多样，常见的有，抹灰前淋水不均匀，。
建筑装饰构造1、建筑装修的材料：结构材料、功能材料、饰面材料、辅助材料。
2、建筑装修的内容：抹灰工程、门窗工程、玻璃工程、吊顶工程、隔断工程、饰面板工程、3、涂料工程、裱糊工程、刷将功成和花饰工程等10项。
4、建筑装饰材料连接与固定：胶接法、机械固定法、焊接法。
5、建筑装修施工机械：钻孔型、切割型、磨光型、刨削型、和紧固型等。
墙面装饰墙面装饰主要包括建筑物室外墙面和室内墙面两大部分。
目的是保护墙体、美化建筑的室内外环境。
外墙面的装饰作用：放在墙体直接受到风、霜、雨、的侵袭及温度剧烈变化带来的影响。
使建筑的色彩、质感等外观效果与环境和谐统一，显示美感，提高价值。

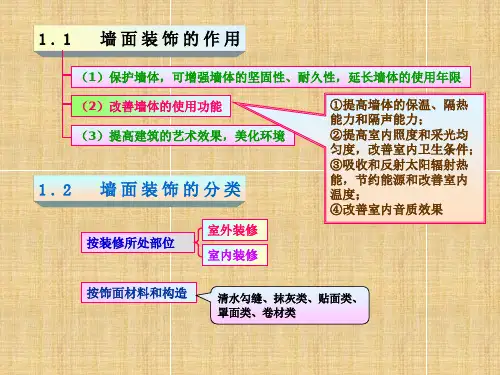

内墙面的装饰目的和要求：保护墙体、改善室内使用条件、装饰室内。
墙面装饰形式按材料和构造做法分有：抹灰类饰面、涂料类饰面、贴面类饰面、板材类饰面、罩面版类饰面、裱糊类饰面、清水墙饰面、幕墙等。
（二）墙面装饰一、抹灰类饰面——指用水泥砂浆、石灰砂浆、混合砂浆等抹灰的基本材料，对墙面做一般抹灰。
构造：粗底涂、中底涂、表涂。
粗底涂——砖墙面、混凝土墙面、加气混凝土墙面。
中底涂——起找平作用；中层抹灰厚度一般为5—9mm。
表涂——又称为抹灰面层或饰面。
要求表面平整、色泽均匀、无裂缝。
外墙面层抹灰要求防水防冻，一般用1：2.5或1：3的水泥砂浆。
内墙罩面材料一般用石灰类砂浆1：1：4或1：1：6。
——抹灰面层的质量保证裂缝、空鼓、花脸。
裂缝——抹灰面层裂缝产生的主要原因是胶结材料比例相对较大，骨科的粒径过小，加上每层砂浆过厚，砂浆的整体收缩较大，就会导致抹灰裂缝。
施工时，面层砂浆的胶结材料与骨科的比例在1：2.5—1：3之间较合适，骨科粒径在0.35—0.5之间，面层抹灰厚度，水泥砂浆每遍5—7mm为宜，石灰砂浆和混合砂浆每遍7—9mm。
二、涂料类饰面——涂料发展，油性化时期、合成树脂化时期、水性化时期、粉剂化时期。
——涂料组成：主要成膜物质，大多是有机高分子化合物。
次要成膜物质，是指涂料中的颜料和填料。
辅助成膜物质，是指溶剂和辅助材料。
——涂料选择原则与方法选择原则：建筑的装饰效果、耐久性、经济性。
选择方法：按建筑的装饰部位选择、按不同的建筑结构材料、按建筑物所处的地理位置和施工季节选择涂料。
——建筑涂料施工当涂料出现“增稠”现象时，可通过搅拌降低稠度至呈流体状再使用，也可掺入不超过8%的涂料稀释剂。
三、贴面类饰面——吧规格和厚度都比较小的块料粘贴到墙体底涂上的一种装饰方法。
外墙面砖——粘贴构造：在墙体基层上用1：2—1：2.5的水泥砂浆打底，厚15—20mm。
粘结材料使用1：2的水泥砂浆；或使用2—3mm厚的水泥浆，只用于100mm 以下的小规格面砖。
面层处理，粘贴完毕后用1：1水泥砂浆填缝。
釉面砖——内墙面砖。
粘贴构造：水泥砂浆厚度5—6mm，可掺入2%—3%的108胶。
陶瓷锦砖——粘贴构造，用1：3的水泥砂浆打底，弹线分格。
四、板材类饰面板材包括天然石材的大理石、花岗石、青石板和人造石材的水磨石板、人造大理石板等。
规格一般在500—2000mm之间，厚在20—40mm之间。
——墙体基面处理，先要使墙柱面达到平整，然后要对基面进行凿毛深度为5—15mm，凿坑间距不大于30mm。
——饰面安装，小规格的板材（不超过400mm,厚度10mm左右）。
大规格（500-2000mm）1）、绑扎法，最后灌浆一般用1:3水泥砂浆分层灌筑，先灌板高的1/3，待固定金属丝绑扎处理后2h，再灌上部的浆，直至灌到离上部帮炸处30mm处为止，余量作为上层板材灌浆接缝。
2）、干挂法：即通过镀锌锚固件与基体连接。
干挂法的工序比较简单，装配的牢固程度比绑扎法高，但是锚固件比较复杂，施工操作一般要专业施工队。
锚固件不同，板材开孔的形式也各不相同。
3）、粘贴法。
五、罩面板饰面：是建筑装饰中的一种传统的，但也是新发展起来的饰面工艺方法。
安装简便、耐久性好、装饰性强的优点。
——类型：木质类、金属类、塑料类、玻璃类等。
——木质罩面板：由基层、龙骨、面层组成。
——金属罩面板——镜面装饰板。
固定玻璃方法主要四种：一是直接用环氧树脂将镜面玻璃直接粘在衬板上；二是在玻璃上钻孔，用不锈钢螺钉直接把玻璃固定在板筋上；三是用压条压住玻璃，压条用螺钉固定于板筋上压条用硬木、塑料、金属等材料制成；四是在玻璃的交点用嵌钉固定。
小块玻璃构造做法像面砖一样，直接将小块的镜面贴在砂浆罩平层上；也可用压条粘结。
六、裱糊类饰面：用裱糊的方法将墙纸、织物或微薄木等卷材粘贴在内墙的一种饰面方法。
——五种种类：纸面纸基墙纸、塑料墙纸、纺织物墙纸、天然材料面墙纸、金属墙纸。
——施工顺序：首先处理墙面基层，然后弹垂直线，再根据房间的高度拼花、裁纸，接下来润纸，让纸张开，最后就可涂胶裱贴墙纸了。
裱糊前先在基层上刮腻子，而后用砂纸磨平，以使裱糊墙纸的基层平整光滑、颜色一致。
七、清水墙饰面：墙体砌成后，墙面不加其他覆盖性装饰面层，只是利用原结构砖墙或混凝土的表面进行勾缝或模纹处理的一种墙面装饰方法。
（三）楼地面装饰第一节一、室内地面装修的功能和要求？①、创造良好的空间气愤。
②、具有足够的坚固性，并保存结构层。
③、满足使用条件。
二、室内地面的种类面层材料分：水泥沙浆地面、水磨石地面、地砖地面、木地板地面、地毯地面等。
结构处理方式分：整体式地面、块材地面、木质地面、人造软质地面。
用途分：防水地面、防腐蚀性地面、弹性地面、防火地面、保温地面、防湿性地面等。
三、地面装饰的基本构造种类：直接装修式、底层架构装修式；根据实际需要还可以在结构层与面层间增加隔声层、保温层。
四、踢脚的构造作用：一是保护墙体，使墙体免受外力冲撞而损坏，或在清洗墙面时被污染；二是美观的需要。
粉刷类踢脚铺贴类踢脚：预制水磨石踢脚、陶板踢脚、石板踢脚等。
木质踢脚与塑料踢脚第二节整体式楼地面——做法大多是土建施工工艺，楼地面无接缝，结构做法分两层：基层和面层。
一、砂浆楼地面做法：通常用1：3水泥砂浆20厚打底，再用1：2水泥砂浆5-10mm抹面。
二、混凝土地面：细石混凝土强度级一般在C20以上，厚度约40mm。
三、现制水磨石地面：基层的清理、镶嵌分格条、面层。
四、涂布楼地面第三节块材式楼地面——以块状材料铺砌而成的地面。
耐磨、强度高、刚性大等优点。
一、陶瓷地砖基本构造做法：1、基层处理和找平：凿毛后用1：3.5的水泥砂浆厚度不小于10mm的为砂浆结合层。
2、面层的铺设与处理：铺设用1：2的水泥砂浆粘贴地砖。
最后用1：1砂浆扫缝。
二、石材的铺设——书46页。
第四节木质楼地面——指表面铺钉或胶合木板的地面。
一、木质楼地面的基本材料1、面材：①纯木板②复合木地板2、基层材料：水泥基层和木基层。
二、木质楼地面的基本构造1、架空木地板：用于地面标高与设计标高相差较大的情况。
①地垄墙：作用是出现较大高差或抬高标高。
②木质骨架及基层的形成A、在地垄墙与格栅之间用垫木连接，垫木用预埋在地垄墙中钢丝绑扎固定，并做防腐处理。
B、垫木与地垄墙相垂直并在其上铺木格栅，断面尺寸应根据地垄墙的间距来确定，一般间隔为400mm左右，并在木搁栅之间加剪刀撑，以增强地面的强度。
C、在木搁栅上铺毛地板一层，表面平整但不要求密缝，须注意的是，毛地板的铺设方向因面层材料的不同而不同。
③面层的固定：将面层材料用专用地板钉固定在龙骨上，面板之间一般采用企口或错缝的形式铺装。
2、实铺木地板：直接在实体上铺设木格栅的地面。
A、木搁栅：由于木搁栅直接放在结构层上，所以搁栅的截面尺寸较小，一般在50mm×50mm，间隔450mm左右。
搁栅可以借助结构层内的“U”形铁件嵌固定或用镀锌钢丝扎牢。
有时为了提高地板弹性，可以做成纵横两层搁栅。
搁栅下面可以放入垫木，以调整不平坦的情况。
为了防止木材受潮而产生膨胀，在木搁栅与混凝土接触的底面上要防腐处理。
B、毛地板：有些块材较小的面层材料不能直接固定在木搁栅上，就需要在木搁栅与面层材料间增加一层木板条层，称为毛地板。
在毛地板与面层之间应加铺一层油毡纸，起缓冲的作用以避免噪声，同时防潮。
C、面层的固定：一般使用地板钉来固定。
3、粘贴式地板第五节人造软质楼地面——包括地毯地面、橡胶地面和塑料地面。
一、地毯1、地毯的种类：天然纤维和合成纤维地毯两类。
2、地毯的固定：地毯自身的构造包括面层、粘接层、初级被衬和次级被衬，编织方法也有多种。
铺设方法，固定与不固定两种。
3、地毯的裁剪。
4、地毯的收编。
书51页二、塑料地毯铺贴方式两种：A、将塑料地面直接铺贴在基层上，适用于人流量小及潮湿的房间；B、胶粘铺贴，用粘接剂与基层固定，粘接剂的选择应视面层材料而定。
第六节特种楼地面——指那些为了满足室内的特殊要求而经过特殊处理的地面。
一、弹性木地板：是用弹性材料如橡皮、木弓、钢弓等来支撑整体式骨架的木地板。
橡皮垫块尺寸为100mm×100mm厚度分别为7mm和30mm，采用这种橡皮块时应将三块重叠适用，垫块中距约1200mm，其中再架设木搁栅。
二、活动地板：也称装配式地板或活动夹层地板，是有各种规格型号和材质的面板块、龙骨、可调支架等组合拼装而成的一种架空装饰地面。
三、隔声楼面：主要用于声学上要求较高的建筑。
处理方法：铺弹性面层材料、采用复合垫层构造、采用浮筑式隔声构造。
（四）顶棚装饰顶棚是指通过采用各种材料和形式组合以充分利用房间顶部结构特点及室内净空高度，通过平面或立体设计，形成具有功能与美学目的的建筑装修部分，在建筑上又称吊顶。
一、顶棚装修为了满足功能及美观的目的，在装修设计中和施工中的要求：A、空间的舒适性要求B、安全性要求C、卫生条件要求D、建筑物理性能要E、防火要求F、经济性要求二、顶棚的分类——按施工构造方式分：直接式顶棚和吊式顶棚。
按外观形式分：平滑式、浮云式、井格式、分层式等。
按面层材料分：抹灰、石膏板、纤维板、金属板、塑料板等。
直接式顶棚一、直接式顶棚的基层：直接式对混凝土底板表面整体的平整度要求较高。
抹灰的具体做法类似于墙体抹灰，只是抹灰的整体厚度要比墙体抹灰薄。
二、直接式顶棚的面层三、结构顶棚：指将屋盖结构直接暴露，不另做吊顶，称为结构顶棚。
用于体育馆、展览馆。
吊式顶棚——是通过吊筋、大小龙骨所形成的构架与丰富的面层材料组合而成的。
一、吊式顶棚的基本种类：——根据面层材料与龙骨的连接方式不同分：钉、搁、粘、吊、卡。
二、吊式顶棚的构件组成：吊筋、龙骨、面层材料三部分组成。
1、吊筋的固定：预埋吊筋、预埋吊顶杆入销法、用射钉枪固定。
2、龙骨（主龙骨和次龙骨）主龙骨与吊筋的连接可以采用焊接、螺栓、铁钉及挂钩等方式。
次龙骨间距不大于600mm，主次龙骨连接可以是钉接或采用专用连接件。
3、面层材料：与次龙骨连接可用：钉、搁、粘、吊、卡五种。
