汽车衡与轨道衡的维护和保养ppt课件
18
关爱生命，呵护健康
第一部分：汽车衡维修与维护
7 系统维护 （1）衡器安装后，应妥善保存说明书、合格证、安装图等资料，并经当地计量部门或国家认 可的计量部门检定合格后，方可投入使用。 （2）系统加电前，必须检查电源的接地装置是否可靠；下班停机后，必须切断电源。 （3）衡器使用前应检查秤体是否灵活，各配套部件的性能是否良好。 （4）称重显示控制器须先开机预热，一般为30分钟左右。 （5）为保证系统计量准确，应有防雷击设施，衡器附近电焊作业时，严禁借秤台作零线接地 用，以防损坏电器元件。 （6）应定期检查基坑内的排水装置，避免堵塞。 （7）为保证衡器正常计量，应定期对其进行校准。 （8）吊装计量重物时，不应有冲击现象；计量车载重物时，不应超过系统额定秤量。 （9）汽车衡轴载与传感器容量、传感器支点距离等因素有关。一般汽车衡禁止接近最大秤量 的铲车之类的短轴距车辆过衡。过衡车辆最高时速不得大于5km/h。 （10）司磅操作人员和仪表维护人员均需熟读说明书及有关技术文件才能上岗操作。 （11）汽车衡出项故障，应联系有具有资质的专业人员来检查维修。
汽车衡两类。 针对我公司现有汽车衡的类型，这类重点介
绍一下模拟电子汽车衡和全数字电子汽车衡。
3
关爱生命，呵护健康
第一部分：汽车衡维修与维护
2、汽车衡的原理 模拟电子汽车衡
车辆上秤后，通过秤台将重力传递给传感器，传感器将重力 信号转换为0～30mV的毫伏电压信号经接线盒并联汇总后接入 显示仪表。仪表将信号处理后通过通讯方式传递给计算机供司磅 人员进行检斤操作。
传感器的力一电转换是利用传感器内部的金属丝(即电阻应变 片)在受压发生弹性变形时，其电阻值也产生相应变化这一物理性 能进行工作的，这一特性称为电阻的“应变一电阻效应”。电阻 应变片外形及其在传感器内部的位置见图1所示。
关爱生命，呵护健康
第一部分：汽车衡维修与维护
7 系统维护 （1）衡器安装后，应妥善保存说明书、合格证、安装图等资料，并经当地计量部门或国家认 可的计量部门检定合格后，方可投入使用。 （2）系统加电前，必须检查电源的接地装置是否可靠；下班停机后，必须切断电源。 （3）衡器使用前应检查秤体是否灵活，各配套部件的性能是否良好。 （4）称重显示控制器须先开机预热，一般为30分钟左右。 （5）为保证系统计量准确，应有防雷击设施，衡器附近电焊作业时，严禁借秤台作零线接地 用，以防损坏电器元件。 （6）应定期检查基坑内的排水装置，避免堵塞。 （7）为保证衡器正常计量，应定期对其进行校准。 （8）吊装计量重物时，不应有冲击现象；计量车载重物时，不应超过系统额定秤量。 （9）汽车衡轴载与传感器容量、传感器支点距离等因素有关。一般汽车衡禁止接近最大秤量 的铲车之类的短轴距车辆过衡。过衡车辆最高时速不得大于5km/h。 （10）司磅操作人员和仪表维护人员均需熟读说明书及有关技术文件才能上岗操作。 （11）汽车衡出项故障，应联系有具有资质的专业人员来检查维修。
汽车衡两类。 针对我公司现有汽车衡的类型，这类重点介
绍一下模拟电子汽车衡和全数字电子汽车衡。
3
关爱生命，呵护健康
第一部分：汽车衡维修与维护
2、汽车衡的原理 模拟电子汽车衡
车辆上秤后，通过秤台将重力传递给传感器，传感器将重力 信号转换为0～30mV的毫伏电压信号经接线盒并联汇总后接入 显示仪表。仪表将信号处理后通过通讯方式传递给计算机供司磅 人员进行检斤操作。
传感器的力一电转换是利用传感器内部的金属丝(即电阻应变 片)在受压发生弹性变形时，其电阻值也产生相应变化这一物理性 能进行工作的，这一特性称为电阻的“应变一电阻效应”。电阻 应变片外形及其在传感器内部的位置见图1所示。
汽车衡过磅系统简介ppt课件
在称皮重时：前面的车没有完全下磅，后面的车辆已开 始过磅，也可造成皮重比实际皮重量大。
对过磅过程中各种作弊行为或称量失误的分析
◇司机在车上安装水箱，在称皮重时加满水，在装车时在把水箱中 的水放掉， ◇在车皮中装石头等杂物增加皮重，在装车时再清除车中杂物。 ◇称皮重时多上人来增加皮重。
对过磅过程中各种作弊行为或称量失误的分析 收买过磅人员 帮助作弊
结论
结果得出：
对企业造成重大 经济损失
怎样才能避免各种作弊行为？
解决方法： 安装汽车衡过磅软件
称重系统总体构成图
称重软件能起到什么作用？
◆计算机自动采集计量数据,确保计量数据的准确性,避免人为因 素给企业造成的经济损失。
◆计划、合同、财务和销售及称重过程计算机通过网络自动检索 认证,相互监督，提高了工作透明度。
◆所有帐务由计算机自动处理、自动审核。
汽车红外线定位装置的应用
红外发 射
汽车衡台面
红外线
红外接 受
说明： ⑴、汽车定位装置主要功能是防止车压称边。系统在称重过程中不停地检测红外光电开关的输出 信号，当车辆有意或无意将一个及一个以上轮胎停在称台以外或压在称台边时，系统将会自动检测到 该现象，并拒绝称重。只有当车辆停放位置调节正常后，方可允许称重。 ⑵、红外光电开关的输出信号通过专用接线模块进入计算机的开关量I/O模板，计算机自动处理。 ⑶、红外光电开关用电源为12-240V交直流供电均可。传输线路采用8×0.5电缆，线路最好采用 PVC管保护。 ⑷、左右方向光电开关离称台面50mm安装。前后方向红外开关离称台面300mm安装。对角光电开关 离称台面500mm安装，均采用钢板护罩。对于要求不太高的用户，可只安装前后方向的红外线挡车器。 ⑸、汽车定位功能在系统运行过程中可以选择启用或停用，主要原因是为了在光电开关发生故障 时不影响一般称重,称重原始记录中做记载。
对过磅过程中各种作弊行为或称量失误的分析
◇司机在车上安装水箱，在称皮重时加满水，在装车时在把水箱中 的水放掉， ◇在车皮中装石头等杂物增加皮重，在装车时再清除车中杂物。 ◇称皮重时多上人来增加皮重。
对过磅过程中各种作弊行为或称量失误的分析 收买过磅人员 帮助作弊
结论
结果得出：
对企业造成重大 经济损失
怎样才能避免各种作弊行为？
解决方法： 安装汽车衡过磅软件
称重系统总体构成图
称重软件能起到什么作用？
◆计算机自动采集计量数据,确保计量数据的准确性,避免人为因 素给企业造成的经济损失。
◆计划、合同、财务和销售及称重过程计算机通过网络自动检索 认证,相互监督，提高了工作透明度。
◆所有帐务由计算机自动处理、自动审核。
汽车红外线定位装置的应用
红外发 射
汽车衡台面
红外线
红外接 受
说明： ⑴、汽车定位装置主要功能是防止车压称边。系统在称重过程中不停地检测红外光电开关的输出 信号，当车辆有意或无意将一个及一个以上轮胎停在称台以外或压在称台边时，系统将会自动检测到 该现象，并拒绝称重。只有当车辆停放位置调节正常后，方可允许称重。 ⑵、红外光电开关的输出信号通过专用接线模块进入计算机的开关量I/O模板，计算机自动处理。 ⑶、红外光电开关用电源为12-240V交直流供电均可。传输线路采用8×0.5电缆，线路最好采用 PVC管保护。 ⑷、左右方向光电开关离称台面50mm安装。前后方向红外开关离称台面300mm安装。对角光电开关 离称台面500mm安装，均采用钢板护罩。对于要求不太高的用户，可只安装前后方向的红外线挡车器。 ⑸、汽车定位功能在系统运行过程中可以选择启用或停用，主要原因是为了在光电开关发生故障 时不影响一般称重,称重原始记录中做记载。
汽车衡、轨道衡维修维护知识培训53页PPT
10、一个人应该：活泼而守纪律，天 真而不 幼稚， 勇敢而 鲁莽， 倔强而 有原则 ，热情 而不冲 动，乐 观而不 盲目。 ——马 克思
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠车衡、轨道衡维修维 护知识培训
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠车衡、轨道衡维修维 护知识培训
6、纪律是自由的第一条件。——黑格 尔 7、纪律是集体的面貌，集体的声音， 集体的 动作， 集体的 表情， 集体的 信念。 ——马 卡连柯
8、我们现在必须完全保持党的纪律， 否则一 切都会 陷入污 泥中。 ——马 克思 9、学校没有纪律便如磨坊没有水。— —夸美 纽斯
汽车衡与轨道衡的维护和保养讲课教案53页PPT
汽车衡与轨道衡的维护和保养讲课教
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
案
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌斯
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
案
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
a电子汽车衡PPT课件
49～51Hz – 相对湿度：20%～90%RH – 工作温度：
称重显示控制器：-10～40℃ 称重部分：-40～70℃
“金钟”牌模块化电子汽车衡
主要技术参数与功能特点
– 数字显示毛重、净重、皮重 – 动态、欠载和超重等状态显示 – 数字滤波、自动清零跟踪 – 传感器防护等级 IP68 – 采用911221886.x《多个称重传感器的电子衡器》
主副 显示窗
可分别显示 重量、时间
等
具有存储、累加、 去皮、连接打印机、
接口丰富等功能
汽车衡车号识别系统
长距离无线识别系统 工作原理
微波查询信号
电子标签
射频自动识别 系统读出装置
携带有标签信息的反射 信号
“金钟”牌模块化电子汽车衡
扩展功能：
EX防爆技术
系统防爆等级：ibⅡ BT4
网络系统
- 双机通讯 - 一机多控 - 基于大型数据库的网络版多机通讯
35
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story 讲师：XXXXXX XX年XX月XX日
传感器②的采非用线R性S4、85接口，校实准现技信术号 温 自 ③ 器度补实后性偿现的的于③干能了免1远 输 扰等更校00距出能参换秤0离信力米数传问传号加的感题输可强，达，传３同数衡校输～时字的准距提4Ｖ技偏一离高，不了术载次使小系使自（抗汽动四车完角）
统防雷击能力 成
数字化称重显示器
可对数字化称 重传感器进行编址、 修改和校准参数， 并可对各种功能进 行设定
电子汽车衡部分销售业绩
电力行业 煤矿行业 冶金行业 建材行业
称重显示控制器：-10～40℃ 称重部分：-40～70℃
“金钟”牌模块化电子汽车衡
主要技术参数与功能特点
– 数字显示毛重、净重、皮重 – 动态、欠载和超重等状态显示 – 数字滤波、自动清零跟踪 – 传感器防护等级 IP68 – 采用911221886.x《多个称重传感器的电子衡器》
主副 显示窗
可分别显示 重量、时间
等
具有存储、累加、 去皮、连接打印机、
接口丰富等功能
汽车衡车号识别系统
长距离无线识别系统 工作原理
微波查询信号
电子标签
射频自动识别 系统读出装置
携带有标签信息的反射 信号
“金钟”牌模块化电子汽车衡
扩展功能：
EX防爆技术
系统防爆等级：ibⅡ BT4
网络系统
- 双机通讯 - 一机多控 - 基于大型数据库的网络版多机通讯
35
Thank You
在别人的演说中思考，在自己的故事里成长
Thinking In Other People‘S Speeches，Growing Up In Your Own Story 讲师：XXXXXX XX年XX月XX日
传感器②的采非用线R性S4、85接口，校实准现技信术号 温 自 ③ 器度补实后性偿现的的于③干能了免1远 输 扰等更校00距出能参换秤0离信力米数传问传号加的感题输可强，达，传３同数衡校输～时字的准距提4Ｖ技偏一离高，不了术载次使小系使自（抗汽动四车完角）
统防雷击能力 成
数字化称重显示器
可对数字化称 重传感器进行编址、 修改和校准参数， 并可对各种功能进 行设定
电子汽车衡部分销售业绩
电力行业 煤矿行业 冶金行业 建材行业
(精品推荐)地磅培训PPT课件
第二部分
第二部分 地磅基础
地磅基础怎么做
基础错误实际效果图
第二部分
第二部分 地磅基础
地磅基础怎么做
基础设计效果图
第二部分
地磅基础怎么做
磅房位置选址：
磅房应该接近地磅，之间距离保证在15米以内，要保证司磅员还 可以与驾驶员联系、传递司秤单、确保汽车上秤、识别车牌号检 查货物等。避免一开始没考虑到位，把门卫和磅房搞在一起，导 致司机来回跑，过磅量大的时候导致车辆严重排队。
根据场地情况可选择：浅基坑式，无基坑式
第二部分
地磅基础怎么做
第二部分
地磅基础怎么做
建立地磅基础 考虑到对地磅使用寿命我们建议基础为无基坑形式
1. 现场测量，确定位置，然后挖 基础，打桩；
2. 进行受力位之外的土建建设 3. 按图纸尺寸要求安放预埋件，
调整好尺寸和水平 4. 支模板，浇注圈梁和磅头下面
第第一一部分部分地磅工作原理地磅简介
接线盒正常下的照片
仪表内部正常情况下的照片
第二部分
地磅基础怎么做
本 章
1.地磅选址
主
要
2.建立地磅Leabharlann 础内容3.基础开挖及浇筑问题
4.磅房选址
第二部分
地磅基础怎么做
选址问题 地磅的安装位置应有良好的排水通道，安装的位置不能低于四周，否则会因地势低， 下雨时造成积水，淹没地磅，损坏传感器
第四部分
地磅在使用过程中如何防作弊？
普通的遥控器一般装在什么地方? 旧的模拟地磅,由于采用的是模拟仪表和模拟传感器采用的是电压信号传输所以容易被安装上遥 控器。
1：裸露线缆接遥控器和仪表内部接遥控器 地磅的称重传感器在安装时，其信号电缆通过穿线 管接到接线盒，如有一小局部袒露在穿线管以外，不法分子就可能应用这局部袒露的电缆线剥 开外皮，安装遥控安装进行作弊。必须不定期检查秤体上的盖板和接线盒 ,在称重传感器与穿线 管之间采取不锈钢管进行防护，以避免信号电缆外露而被损坏接上遥控器。
汽车衡使用与管理ppt课件
• 3、凡利用“力-电”，变换原理，将非电 量的质量转换为电量的称量装置的计量器 具，称为电子衡器。电子衡器的组成：承 重和传力机构、称重传感器、测量显示仪 表、电源。 • 4、型号规格 • 电子汽车衡通常用SCS-?表示，其中：第一 个S代表地上衡；C代表传力结构为传感器； 第二个S代表数字显示；后面的“?”代表最 大称量。比如：SCS-80，表示80吨的电子 汽车衡。机械秤与电子秤.ppt

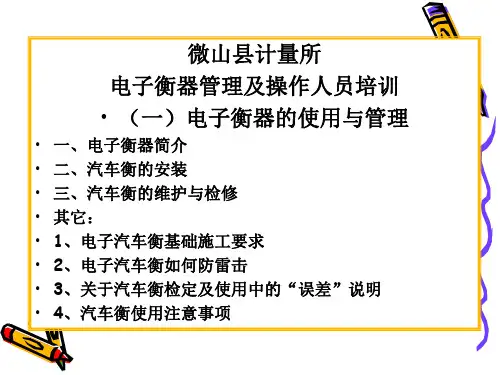

微山县计量所 电子衡器管理及操作人员培训 • （一）电子衡器的使用与管理
