电弧

电弧的原理小伙伴们！今天咱们来聊聊电弧这个挺有趣的东西的原理。

电弧啊，简单来说呢，就是一种放电现象。

怎么就放电了呢？其实就是在两个电极之间，存在着电压差，当这个电压差达到一定程度的时候，电子就开始不听话啦，到处乱跑。

这就像一群调皮的小蚂蚁，突然发现了一条新的通道，然后就蜂拥而上。

当然啦，这里面还有好多因素在起作用呢。

比如说空气，空气在正常情况下是绝缘的，但是当电压足够高的时候，它就好像被“强迫”打开了一扇门，电子就能穿过空气形成电流啦。

我觉得这个就像是我们有时候不得不去做一些我们不太想做的事情一样，电压就是那个强迫的力量，哈哈。

那电子跑起来之后呢，就会产生热呀。

这个热可不得了！它会让周围的空气变得很热很热，甚至会电离空气呢。

电离是啥？就是把空气里的原子拆分成电子和离子啦。

这时候呢，空气就不再是普通的空气了，就变成了导电的等离子体。

哇塞，是不是很神奇？而且呢，电弧一旦形成，它就像有自己的生命一样，会持续地放电。

这是为啥呢？我想啊，可能是因为电极之间的电场一直存在，就像有个无形的手一直在推着那些电子跑来跑去。

不过，这个过程中也不是一成不变的。

比如说，如果电极间的距离发生变化，或者周围环境的导电性改变了，电弧也会受到影响。

在研究电弧原理的时候我们还得考虑材料的影响。

不同的电极材料，对电弧的产生和维持可能有不同的效果哦。

这就好比不同的人做同一件事，可能会有不一样的结果。

根据我的经验，金属电极可能会更容易产生电弧，因为金属里有很多自由电子嘛。

但这也不是绝对的，有时候一些特殊的材料组合也会有意想不到的效果呢。

哎我说得是不是太啰嗦了？希望我讲的这些能让大家对电弧的原理有个大概的了解啦！你们有没有觉得电弧很神奇呢？。

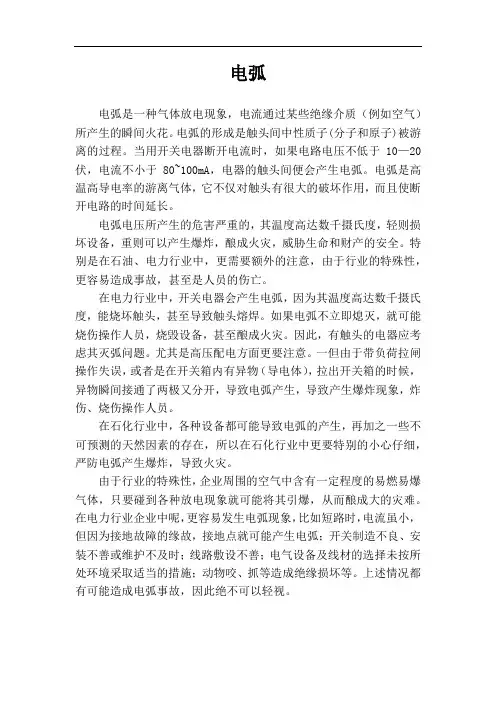

学习资料电弧电弧是一种气体放电现象，电流通过某些绝缘介质（例如空气）所产生的瞬间火花。

电弧的形成是触头间中性质子(分子和原子)被游离的过程。

当用开关电器断开电流时，如果电路电压不低于10—20伏，电流不小于80~100mA ，电器的触头间便会产生电弧。

电弧是高温高导电率的游离气体，它不仅对触头有很大的破坏作用，而且使断开电路的时间延长。

电弧电压所产生的危害严重的，其温度高达数千摄氏度，轻则损坏设备，重则可以产生爆炸，酿成火灾，威胁生命和财产的安全。

特别是在石油、电力行业中，更需要额外的注意，由于行业的特殊性，更容易造成事故，甚至是人员的伤亡。

在电力行业中，开关电器会产生电弧，因为其温度高达数千摄氏度，能烧坏触头，甚至导致触头熔焊。

如果电弧不立即熄灭，就可能烧伤操作人员，烧毁设备，甚至酿成火灾。

因此，有触头的电器应考虑其灭弧问题。

尤其是高压配电方面更要注意。

一但由于带负荷拉闸操作失误，或者是在开关箱内有异物（导电体），拉出开关箱的时候，异物瞬间接通了两极又分开，导致电弧产生，导致产生爆炸现象，炸伤、烧伤操作人员。

在石化行业中，各种设备都可能导致电弧的产生，再加之一些不可预测的天然因素的存在，所以在石化行业中更要特别的小心仔细，严防电弧产生爆炸，导致火灾。

由于行业的特殊性，企业周围的空气中含有一定程度的易燃易爆气体，只要碰到各种放电现象就可能将其引爆，从而酿成大的灾难。

在电力行业企业中呢，更容易发生电弧现象，比如短路时，电流虽小，但因为接地故障的缘故，接地点就可能产生电弧；开关制造不良、安装不善或维护不及时；线路敷设不善；电气设备及线材的选择未按所处环境采取适当的措施；动物咬、抓等造成绝缘损坏等。

上述情况都有可能造成电弧事故，因此绝不可以轻视。

学习资料灭弧的主要措施：(1)增大近极电压降。

主要方法是把电弧分隔为许多串联短弧。

若利用金属片将长弧切成若干短弧，则电弧上的电压降将近似增大若干倍，电弧就不能维持燃烧而迅速熄灭。

电弧的产生原理电弧是一种通过电流引起热能和光能释放的放电现象。

它是在两个电极之间形成的等离子体区中发生的电流放电。

当电压超过电极间的击穿电压时，电弧就会形成。

电弧的产生原理涉及到三个基本因素：电极的性质、介质的性质和电弧电流。

1.电极的性质电极是电弧的根本组成部分，因此它的性质直接影响电弧的产生。

当两个金属电极电压或电流超过其电弧击穿电压时，它们之间的绝缘介质被击穿产生弧光。

不同金属的电极材料和浸湿条件会影响电弧的产生和性质，具体包括以下几点：(1)电极材料的选择电极材料是影响电弧稳定性的主要因素之一。

不同的电极材料具有不同的电弧性能，其熔点、导电率、润湿性和耐蚀性等特性是评价电极材料适用性的关键指标。

一般来说，电弧稳定性好的电极材料具有以下特点：①熔点低，易熔化。

例如钼、钨等。

②导电性能好，能够提供足够的电流电压，以维持电弧的稳定放电。

例如铜、铝等。

③润湿性好，能够与感应材料良好地接触。

例如铜、镍等。

④耐蚀性好，能够在高温和酸碱环境下维持电弧的稳定性。

例如钼、钨等。

(2)电极浸润条件的影响由于电极材料之间的润湿性差异，电弧的产生取决于电极材料的相对浸润性。

润湿性好的电极材料能与涂有感应材料的电极表面良好地接触，形成较稳定的弧光。

而润湿性差的电极材料则难以接触到涂层，从而产生不稳定的电弧。

电极材料的润湿性同样受到环境温度和气氛的影响，如在高温和惰性气氛下，电极材料对涂层的浸润性和抗氧化性都有提高。

2.介质的性质介质是指连接两个电子的气氛或空气。

介质的特性对电弧的产生和维持起着至关重要的作用。

介质的性质包括它的物理性质、化学性质和结构性质等。

(1)击穿电压介质的物理性质决定了电弧击穿介质所需的电场强度。

当电极之间的电压高于介质击穿电压时，空气或气氛中的气体分子将受到电学力的引导聚集于电极表面，形成放电通道并产生电弧。

(2)传导率介质的传导率决定了电弧放电时的热点和电子密度。

传导率高的介质可以提供更多的电子和离子，使电弧放电更加稳定。

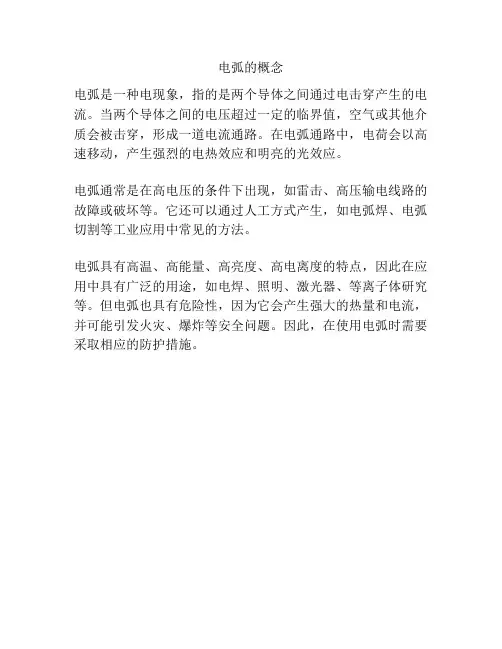

电弧的概念
电弧是一种电现象，指的是两个导体之间通过电击穿产生的电流。

当两个导体之间的电压超过一定的临界值，空气或其他介质会被击穿，形成一道电流通路。

在电弧通路中，电荷会以高速移动，产生强烈的电热效应和明亮的光效应。

电弧通常是在高电压的条件下出现，如雷击、高压输电线路的故障或破坏等。

它还可以通过人工方式产生，如电弧焊、电弧切割等工业应用中常见的方法。

电弧具有高温、高能量、高亮度、高电离度的特点，因此在应用中具有广泛的用途，如电焊、照明、激光器、等离子体研究等。

但电弧也具有危险性，因为它会产生强大的热量和电流，并可能引发火灾、爆炸等安全问题。

因此，在使用电弧时需要采取相应的防护措施。

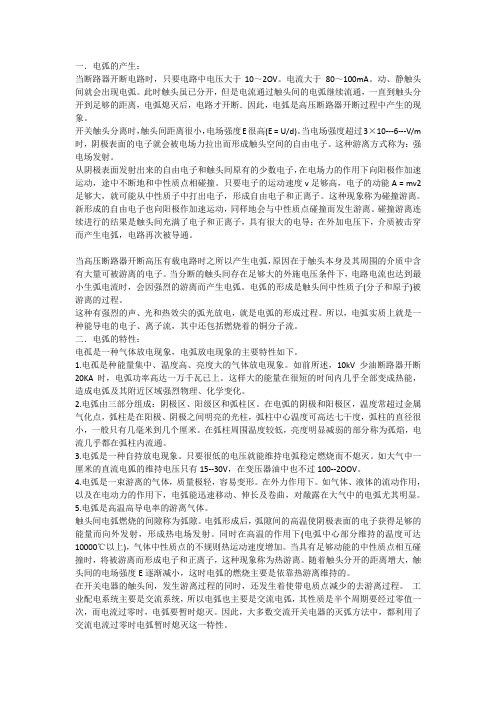

一．电弧的产生：当断路器开断电路时，只要电路中电压大于10～2OV。

电流大于80～100mA。

动、静触头间就会出现电弧。

此时触头虽已分开，但是电流通过触头间的电弧继续流通，一直到触头分开到足够的距离，电弧熄灭后，电路才开断．因此，电弧是高压断路器开断过程中产生的现象。

开关触头分离时，触头间距离很小，电场强度E很高(E = U/d)。

当电场强度超过3×10---6---V/m 时，阴极表面的电子就会被电场力拉出而形成触头空间的自由电子。

这种游离方式称为：强电场发射。

从阴极表面发射出来的自由电子和触头间原有的少数电子，在电场力的作用下向阳极作加速运动，途中不断地和中性质点相碰撞。

只要电子的运动速度v足够高，电子的动能A = mv2足够大，就可能从中性质子中打出电子，形成自由电子和正离子。

这种现象称为碰撞游离。

新形成的自由电子也向阳极作加速运动，同样地会与中性质点碰撞而发生游离。

碰撞游离连续进行的结果是触头间充满了电子和正离子，具有很大的电导；在外加电压下，介质被击穿而产生电弧，电路再次被导通。

当高压断路器开断高压有载电路时之所以产生电弧，原因在于触头本身及其周围的介质中含有大量可被游离的电子。

当分断的触头间存在足够大的外施电压条件下，电路电流也达到最小生弧电流时，会因强烈的游离而产生电弧。

电弧的形成是触头间中性质子(分子和原子)被游离的过程。

这种有强烈的声、光和热效尖的弧光放电，就是电弧的形成过程。

所以，电弧实质上就是一种能导电的电子、离子流，其中还包括燃烧着的铜分子流。

二．电弧的特性：电孤是一种气体放电现象，电弧放电现象的主要特性如下。

1.电孤是种能量集中、温度高、亮度大的气体放电现象。

如前所述，10kV少油断路器开断20KA时，电弧功率高达一万千瓦已上。

这样大的能量在很短的时间内几乎全部变成热能，造成电弧及其附近区域强烈物理、化学变化。

2.电弧由三部分组成：阴极区、阳级区和弧柱区。

在电弧的阴极和阳极区，温度常超过金属气化点，弧柱是在阳极、阴极之间明亮的光柱，弧柱中心温度可高达七干度，弧柱的直径很小，一般只有几毫米到几个厘米。

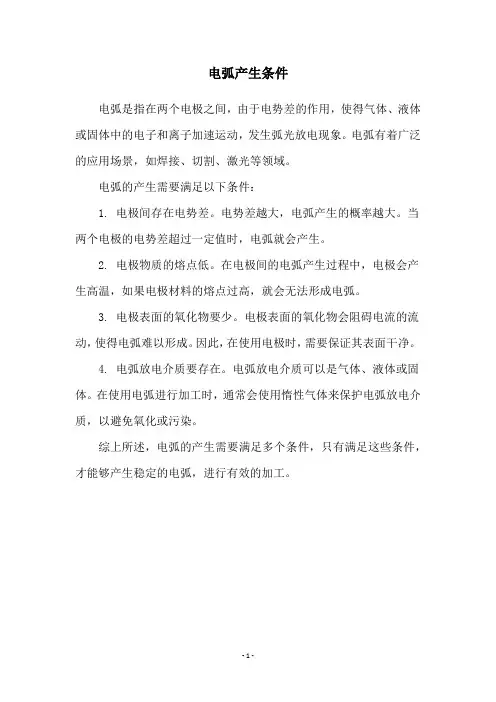

电弧产生条件
电弧是指在两个电极之间，由于电势差的作用，使得气体、液体或固体中的电子和离子加速运动，发生弧光放电现象。

电弧有着广泛的应用场景，如焊接、切割、激光等领域。

电弧的产生需要满足以下条件：
1. 电极间存在电势差。

电势差越大，电弧产生的概率越大。

当两个电极的电势差超过一定值时，电弧就会产生。

2. 电极物质的熔点低。

在电极间的电弧产生过程中，电极会产生高温，如果电极材料的熔点过高，就会无法形成电弧。

3. 电极表面的氧化物要少。

电极表面的氧化物会阻碍电流的流动，使得电弧难以形成。

因此，在使用电极时，需要保证其表面干净。

4. 电弧放电介质要存在。

电弧放电介质可以是气体、液体或固体。

在使用电弧进行加工时，通常会使用惰性气体来保护电弧放电介质，以避免氧化或污染。

综上所述，电弧的产生需要满足多个条件，只有满足这些条件，才能够产生稳定的电弧，进行有效的加工。

- 1 -。

电弧：电压的两电极之间或电极与母材之间的气体介质中产生的强烈而持久的放电现象。

所谓气体放电，是指当两电极之间存在电位差时，电荷从一极穿过气体介质到达另一极的导电现象（图1-1）。

但是并不是所有的气体放电现象都是电弧，电弧仅是其中的一种形式。

⏹图1-2是一对电极气体放电的伏安特性曲线，根据气体放电的特性，可以将其分为两个区域，即非自持放电区和自持放电区。

⏹当导电电流大于一定值时，就会产生这种自持放电。

在自持放电区内，当电流数值不同时，导电机构也有差异，可以分为暗放电、辉光放电和电弧放电三种形式。

2.电弧中带电粒子的产生⏹两电极之间要产生气体放电必须具备两个条件，一是必须有带电粒子，二是在两极之间必须有一定强度的电场。

(E = U/d)。

⏹电弧中的带电粒子指的是电子、正离子和负离子。

引燃电弧和维持电弧燃烧的带电粒子是电子和正离子。

这两种带电粒子主要是依靠电弧中气体介质的电离和电极的电子发射两个物理过程产生的。

（1）电离与激励2.电弧中带电粒子的产生⏹两电极之间的气体受到外加能量（如外加电场、光辐射、加热等）作用时，气体分子热运动加剧。

当能量足够大时，由多原子构成的气体分子就会分解为原子状态，这个过程称为解离。

⏹在外加能量的作用下，使中性气体分子或原子分离成为正离子和电子的现象称为电离。

电离时，中性气体分子或原子吸收了足够的能量，使得其中的电子脱离原子核的束缚而成为自由电子，同时使原子成为正离子。

⏹使中性气体粒子失去第一个电子所需要的最低外加能量称为第一电离能，生成的正离子称为一价正离子，所发生的电离称为一次电离。

电离与激励电离能通常以电子伏（eV）为单位，1电子伏就是1个电子通过1V电位差的空间所获得的能量，其数值为1.6×10-19J。

为了便于计算，常把以电子伏为单位的能量转换为数值上相等的电压来处理，单位为伏（V），此电压称为电离电压。

电弧气氛中常见气体的电离电压如表1-1所示。

气体电离电压的大小说明电子脱离原子或分子所需要外加能量的大小，也说明某种气体电离的难易程度。

电弧熄灭条件电弧熄灭是指在电弧放电过程中，由于某些原因使电弧突然中断的现象。

电弧是电流通过气体或介质时产生的放电现象，具有高温、高亮度、高能量的特点。

电弧熄灭条件是指导致电弧中断的因素和条件。

一、电弧熄灭的条件有哪些？1. 电流不足：电弧熄灭的一个重要条件是电流不足。

当电流过小时，电弧火花无法维持，电弧熄灭。

2. 电压不足：电弧熄灭还需要电压的支持。

当电压过小时，电弧火花无法维持，电弧熄灭。

3. 气体稀薄：气体的密度与电弧的传导能力有关，当气体过于稀薄时，电弧容易熄灭。

4. 电弧长度过长：电弧在一定范围内能够稳定燃烧，但当电弧长度过长时，电弧容易熄灭。

5. 温度过低：电弧的温度与电弧的稳定性有关，当温度过低时，电弧容易熄灭。

二、如何保证电弧的稳定性和熄灭条件？1. 控制电流和电压：根据电弧的特性，合理调节电流和电压的大小，确保电弧能够稳定燃烧，避免电流和电压不足导致电弧熄灭。

2. 创造适合的气氛：在电弧放电过程中，通过控制和调节气氛的成分和压力，使其能够满足电弧的传导需求，避免气体稀薄导致电弧熄灭。

3. 控制电弧长度：合理控制电弧的长度，避免电弧过长导致电弧熄灭。

4. 提高温度：通过提高电弧的温度，增加电弧的稳定性，避免温度过低导致电弧熄灭。

三、电弧熄灭的影响和防范措施1. 影响：电弧熄灭会导致电路中断，造成电力系统的故障和停电，给生产和生活带来不便。

2. 防范措施：为了防止电弧熄灭，可以采取以下措施：(1) 保持电路的正常运行，定期检查和维护设备，确保电流和电压稳定。

(2) 采用合适的气氛控制技术，保持电弧放电过程中气体的稳定和均匀分布。

(3) 控制电弧长度，避免电弧过长。

(4) 采用合适的加热措施，提高电弧的温度，增加电弧的稳定性。

电弧熄灭的条件包括电流不足、电压不足、气体稀薄、电弧长度过长和温度过低等因素。

为了保证电弧的稳定性和避免电弧熄灭，需要控制电流和电压、创造适合的气氛、控制电弧长度和提高温度等措施。

电弧检测原理电弧检测原理1. 介绍电弧是一种在电气设备中常见的现象，它是由电流在断开或接通电路时产生的气体放电引起的。

电弧不仅会导致设备的损坏，还可能引发火灾和电击等安全风险。

准确地检测和及时处理电弧是电气设备保护的重要任务之一。

本文将介绍电弧检测的原理以及其在电气设备保护中的应用。

2. 电弧检测原理电弧检测的基本原理是通过测量电弧的存在及其特性来判断是否发生了电弧故障。

电弧通常具有明显的特征，例如高温、发光和瞬间的电流或电压变化。

根据这些特性，可以采取以下方法进行电弧检测：2.1 瞬态电流检测法该方法通过测量电弧产生的瞬态电流脉冲来检测电弧故障。

电弧通常会引起电流的突变，产生一个瞬时的电流脉冲。

这种方法的优点是检测速度快、响应灵敏，适用于较大功率电气设备。

然而，由于电弧的特性可能随着环境条件的不同而有所变化，因此使用该方法进行电弧检测时需要进行定制化配置。

2.2 光谱分析法该方法通过测量电弧产生的光谱信号来检测电弧故障。

电弧通常会在各个波段产生特定的辐射光谱。

通过分析电弧辐射的光谱特征，可以确定电弧发生的位置、类型和强度。

这种方法的优点是可以实时监测电弧的状态，并且对环境条件的影响较小。

然而，由于光谱分析需要较高的技术要求和设备成本，因此在实际应用中相对较少使用。

2.3 气体检测法该方法通过检测电弧故障产生的气体释放来判断电弧的发生。

电弧故障通常会产生气体，例如氢气、氧气、二氧化碳等。

通过测量环境中这些气体的浓度变化，可以确定是否发生了电弧故障。

这种方法的优点是简单易行、成本较低，因此在许多电气设备中被广泛使用。

然而，这种方法对于小型电弧故障的检测可能不太敏感，因此通常与其他方法结合使用。

3. 应用场景电弧检测在许多电气设备保护中起着重要作用。

下面将介绍一些常见的应用场景：3.1 电力变电站电力变电站是电能传输和分配的重要节点，对电弧的检测要求非常高。

电力变电站通常会配备专用的电弧检测装置，用于实时监测电气设备中的电弧故障，并及时采取相应的措施，以确保设备和工作人员的安全。

电弧的那些事一、电弧的概念及形成机理概念：电弧是一种气体放电现象，电流通过某些绝缘介质(例如空气)所产生的瞬间火花。

具有能量集中、温度高、亮度大的特点，是一种具有强光和高温的电游离现象。

二、形成机理：电弧的形成是触头间中性质子(分子和原子)被游离的过程。

当用开关电器断开电流时，如果电路电压不低于10—20伏，电流不小于80~100mA，电器的触头间便会产生电弧。

直流电弧的组成二、产生电弧的游离方式当触头开断电路，在间隙中产生电弧时，电路仍然是导通的。

这就说明已分开的触头间的气体由绝缘状态变成了导电状态。

那么，究竟有哪些物理过程在这个气体由不导电的状态变成导电状态过程中起作用了呢?下面就此进行一些分析。

金属材料表面在某些情况下能发射出自由电子，这种现象叫表面发射。

自由电子的产生是由于金属内的电子得到能量，克服内部的吸引力而逸出金属。

从物质原子的结构而言，是由原子核与若干电子构成的。

如果外界加到电子上的能量足够大，能使电子克服原子核的吸引力作用而成为自由电子，这种现象称为游离。

游离所需的能量叫游离能。

不同的物质其游离能不同。

触头开断电路时，产生电弧的原因主要有：阴极热发射电子；阴极冷发射电子；碰撞游离和热游离等。

触头开断过程中，触头间的接触面积逐渐减小，接触处的电阻越来越大，电流密度也逐渐增大，触头表面的温度剧增，金属内由于热运动急剧活跃的自由电子就克服内部的吸力而从阴极表面发射出来，这种主要是由于热作用所引起的发射称为热发射。

温度越低、逸出的功越大时，热发射的电流密度越小。

在触头刚刚分开发生热发射的同时，由于触头之间的距离很小，线路电压在这很小的间隙内形成很高的电场，此电场将电子从阴极表面拉出，形成强电场发射。

在强电场发射中，并不需要热功的参与，所以强电场发射也称做冷发射。

由于这两种发射的作用，大量电子从阴极表面进入弧隙。

它们在电场的作用下，获得动能而加速，随着触头的分开不断地撞击气体的原子或分子（中性粒子），当此粒子具有的动能大于中性粒子的游离能时，该中性粒子则分解为带电荷的自由电子和正离子，这一现象叫作碰撞游离（或称电场游离）。
