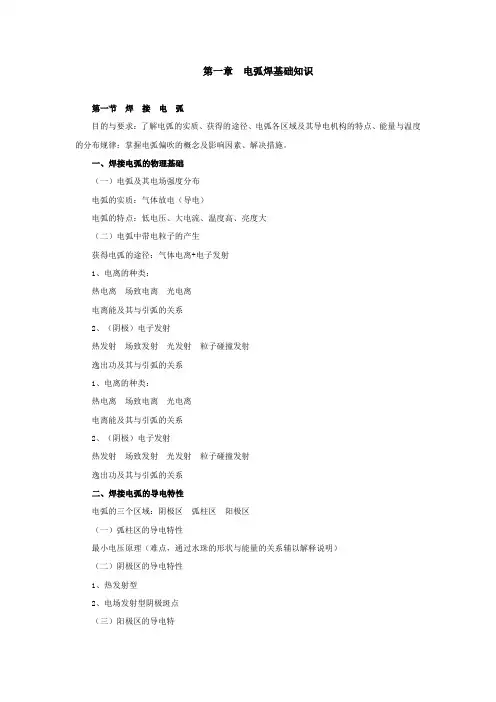

第一章电弧焊基础知识第一节焊接电弧目的与要求：了解电弧的实质、获得的途径、电弧各区域及其导电机构的特点、能量与温度的分布规律；掌握电弧偏吹的概念及影响因素、解决措施。
一、焊接电弧的物理基础（一）电弧及其电场强度分布电弧的实质：气体放电（导电）电弧的特点：低电压、大电流、温度高、亮度大（二）电弧中带电粒子的产生获得电弧的途径：气体电离+电子发射1、电离的种类：热电离场致电离光电离电离能及其与引弧的关系2、（阴极）电子发射热发射场致发射光发射粒子碰撞发射逸出功及其与引弧的关系1、电离的种类：热电离场致电离光电离电离能及其与引弧的关系2、（阴极）电子发射热发射场致发射光发射粒子碰撞发射逸出功及其与引弧的关系二、焊接电弧的导电特性电弧的三个区域：阴极区弧柱区阳极区（一）弧柱区的导电特性最小电压原理（难点，通过水珠的形状与能量的关系辅以解释说明）（二）阴极区的导电特性1、热发射型2、电场发射型阴极斑点（三）阳极区的导电特1、阳极斑点2、阳极区导电形式三、焊接电弧的工艺特性电弧的工艺特性主要包括：热能特性、力学特性、电弧稳定性等。
（一）电弧的热能特性1、电弧热的形成机构电弧的弧柱、阴极区、阳极区的产热特性各不相同。
⑴弧柱的产热⑵阴极区的产热特性⑶阳极区的产热特性2、电弧的温度分布⑴轴向－两极区低弧柱区高⑵径向－中心高四周低3、焊接电弧的热效率及能量密度电弧产热的一部分热量会通过对流、传导、辐射等形式散失，所以会存在热效率问题。
能量密度分布：轴向－两极区大弧柱区小径向－中心大四周小（二）、电弧的力学特性1、电弧力类型及作用（重点）电磁（收缩）力——使电弧获得刚直性，促进熔滴过渡等离子流力——促进熔滴过渡斑点（压）力——阴极＞阳极／阻碍熔滴过渡电极材料蒸发的反作用力——阴极＞阳极／阻碍熔滴过渡熔滴(droplet)冲击力——对熔池造成冲击短路爆破力——短路时产生，导致飞溅2、电弧力的主要影响因素气体介质、焊接电流和电压、焊丝（条）直径、极性和电极端部形状等。
第4章电弧的基本理论电弧的实质是高温等离子体。
等离子体：由部分电子被剥夺后的原子及原子被电离后产生的正负电子组成的离子化气体状物质，它是除去固、液、气外，物质存在的第四态。
等离子体分为：高温等离子体和低温等离子体。
电弧是高温等离子体。
电弧的特点：导电性能强、能量集中、温度高、亮度大、质量轻、易变形等。
4．1电弧的形成与去游离放电的形式：非自持式放电和自持式放电。
非自持式放电：需要外部游离因素来维持的放电形式，主要指在气体环境下，放电持续需要依靠外界游离因素所造成的原始游离才能实现。
它的特点：1.外因影响放电，外界游离因素消失，放电也会衰减直至停止；2.具有饱和性，稳定的外部因素单位时间里游离出的带电粒子数目是稳定的，于是形成饱和形式的放电现象。
自持式放电：指当电场强度（场强）达到或超过一定值时，出现的电子崩可仅由电场的作用而自行维持和发展，不必再依赖外界游离因素的放电现象。
电弧是一种自持式放电现象，即电极间的带电质点不断产生和消失，处于一种动态平衡状态。
自持式放电：1.放电不再依赖外界游离因素；2.自持放电的条件是：电源的能量足以维持电弧的燃烧；3.放电电流迅速增加，放电间隙电压迅速降低；4.伴随有强光和高温。
4.1.1介质中电弧形成的机理电弧的形成过程：介质向等离子体态的转化过程；电弧的产生和维持：弧隙里中性质点（分子和原子）被游离的结果，游离就是中性质点转化为带电质点的过程。
从电弧的形成过程来看，游离过程分三种形式：1.强电场发射：是在弧隙间最初产生电子的原因；2.碰撞游离》：由英国物理学家汤森德在1903年提出（汤森德机理）3.热游离：电弧产生之后，弧隙的温度很高，在高温作用下，气体的不规则热运动速度增加；具有足够动能的中性质点互相碰撞，又可能游离出电子和离子。
还有光游离、热电子发射、金属气化等。
4.1.2电弧的去游离过程去游离的主要形式：复合和扩散。
1.复合去游离复合：指正离子和负离子互相吸引，结合在一起，电荷互相中和的过程。
