测井技术发展与测井仪器的原理摘要：本文论述了测井技术的发展经历了四个阶段，测井的概念，测井的优点，测井所能解决的主要问题，重点论述了PSMD-1密度三侧向探管，PSV 声波探管，PQBL声波变密度全波列探管的测井原理与应用。
关键词：测井技术发展仪器原理一、测井技术发展自1927年发明测井以来，测井技术的发展经历了四个阶段：1.模拟记录阶段模拟记录的特点：采集的数据量小，传输速率低。
使用的主要测井方法：声速（纵波）测井、感应测井、普通电阻率测井、配备井径、自然电位、自然伽马测井。
2.数字测井阶段与之相应的测井方法有双感应-八侧向、双侧向-微球形聚集测井、三孔隙度测井（声速测井、中子孔隙度测井、补偿密度测井）再加上井径测量、自然伽马测井、自然电位测井，称之为常规“九条曲线”测井。
3.数控测井阶段除一般的常规测井外，已增加了自然伽马能谱测井、岩性密度测井、碳氧比能谱测井、长源距声波测井、电磁波传播测井、地层倾角测井，这些新的测井方法，可提取更多的有用信息，扩大了测井的应用领域，提高了用测井资料评价油（气）层及解决地质问题的能力。
4.成像测井阶段随着勘探和开发更复杂、更隐蔽的油气藏发展，对测井也提出了更多的要求，成像测井系统正是在这样的背景下发展起来的。
二、测井主要应用1.测井的概念采用专门的仪器设备，沿井身（钻井剖面）测量地球物理参数的方法，称地球物理测井（简称测井）。
地球物理特性如岩层的电化学特性、导电特性、声学特性、放射性及中子特性等。
2.测井的优点测井是研究岩层地质特性的间接方法，它与其它录井方法相比，具有许多重要优点，主要是效率高、成本低、效果好。
只需要很短的时间就能采集到大量的测井信息，而且这些资料是在岩层的自然条件下测量的，这就更接近于岩层的真实情况。
3.测井所能解决的主要问题3.1详细划分岩层，准确确定岩层的深度和厚度。
3.2确定岩性和孔隙度。
3.3划分储集层并对其含油性作出评价。
3.4进行地层对比，研究构造和地层沉积问题等。

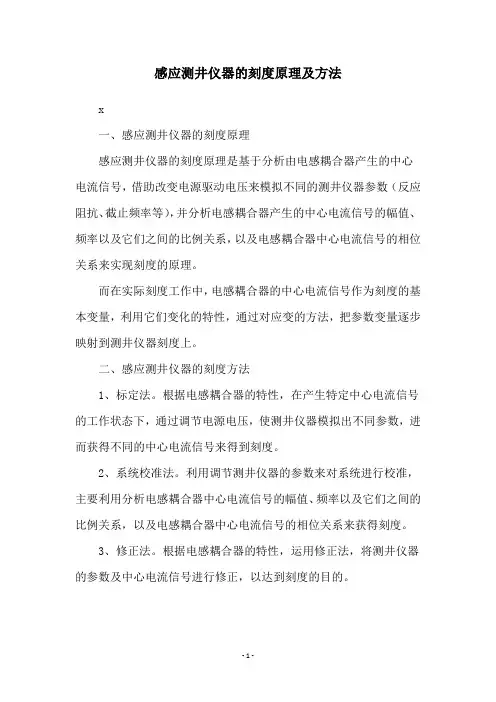

感应测井仪器的刻度原理及方法
x
一、感应测井仪器的刻度原理
感应测井仪器的刻度原理是基于分析由电感耦合器产生的中心电流信号，借助改变电源驱动电压来模拟不同的测井仪器参数（反应阻抗、截止频率等），并分析电感耦合器产生的中心电流信号的幅值、频率以及它们之间的比例关系，以及电感耦合器中心电流信号的相位关系来实现刻度的原理。
而在实际刻度工作中，电感耦合器的中心电流信号作为刻度的基本变量，利用它们变化的特性，通过对应变的方法，把参数变量逐步映射到测井仪器刻度上。
二、感应测井仪器的刻度方法
1、标定法。
根据电感耦合器的特性，在产生特定中心电流信号的工作状态下，通过调节电源电压，使测井仪器模拟出不同参数，进而获得不同的中心电流信号来得到刻度。
2、系统校准法。
利用调节测井仪器的参数来对系统进行校准，主要利用分析电感耦合器中心电流信号的幅值、频率以及它们之间的比例关系，以及电感耦合器中心电流信号的相位关系来获得刻度。
3、修正法。
根据电感耦合器的特性，运用修正法，将测井仪器的参数及中心电流信号进行修正，以达到刻度的目的。
- 1 -。

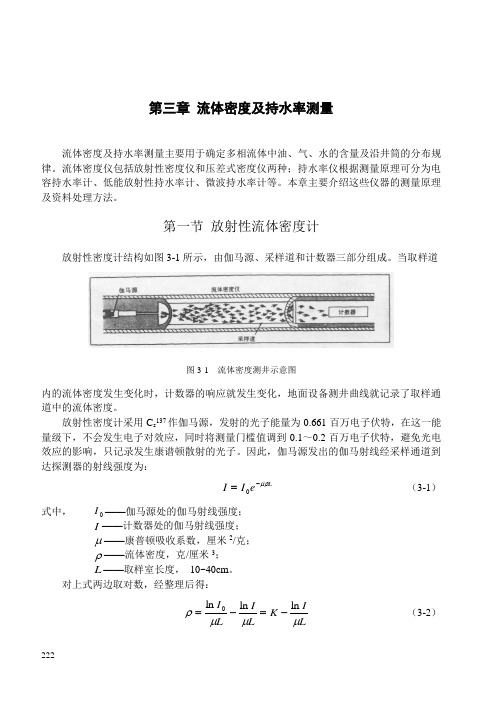

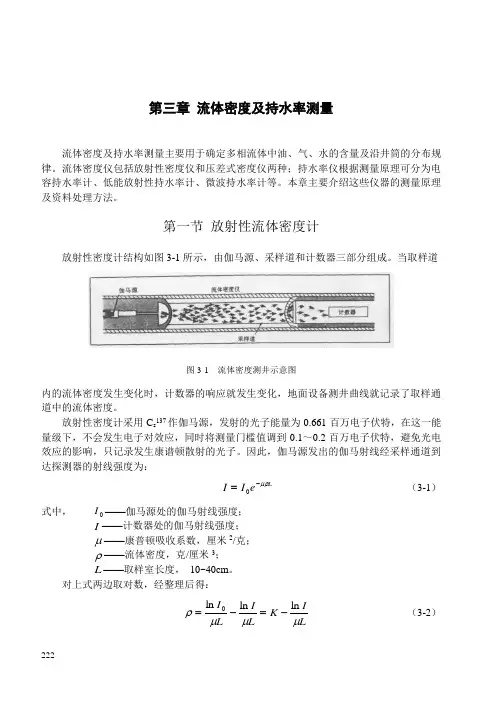

222 第三章 流体密度及持水率测量流体密度及持水率测量主要用于确定多相流体中油、气、水的含量及沿井筒的分布规律。
流体密度仪包括放射性密度仪和压差式密度仪两种；持水率仪根据测量原理可分为电容持水率计、低能放射性持水率计、微波持水率计等。
本章主要介绍这些仪器的测量原理及资料处理方法。
第一节 放射性流体密度计放射性密度计结构如图3-1所示，由伽马源、采样道和计数器三部分组成。
当取样道图3-1 流体密度测井示意图内的流体密度发生变化时，计数器的响应就发生变化，地面设备测井曲线就记录了取样通道中的流体密度。
放射性密度计采用C s 137作伽马源，发射的光子能量为0.661百万电子伏特，在这一能量级下，不会发生电子对效应，同时将测量门槛值调到0.1～0.2百万电子伏特，避免光电效应的影响，只记录发生康谱顿散射的光子。
因此，伽马源发出的伽马射线经采样通道到达探测器的射线强度为：LeI I μρ-=0 （3-1）式中， 0I ——伽马源处的伽马射线强度； I ——计数器处的伽马射线强度；μ——康普顿吸收系数，厘米2/克； ρ——流体密度，克/厘米3； L ——取样室长度， 10~40cm 。
对上式两边取对数，经整理后得：LIK L I L I μμμρln ln ln 0-=-=（3-2）223取μ=0.152cm 2/g ，L =6.58cm ，则II 0ln=ρ。
式中K =lnLI μ0，L 为已知，0I 可以测出；μ主要与元素荷质比A/Z 有关（Z 为原子序数，A 为原子量），对于低原子序数元素，Z/A ≈0.5，即氢、氧、碳、钠等元素的康普顿吸收系数相差较小，即油、气、水和盐水的康普顿吸收系数基本相等。
因此在半对数坐标上ρ与I呈线性关系。
图3-2是在一口生产井中由放射性密度测井所得到的曲线，图中第二道中实线是密度测井结果，虚线是流量测井结果。
流体密度测井显示井底有底水存在，且密度值略大于 1.0g/cm 3，说明井底沉有微砂粒或其它较重的悬浮物，或者是地底水的矿化度较高。
测井仪器原理测井仪器是一种用于地质勘探和油田开发的重要工具，它通过测量地下岩石的物理性质来获取地层信息，为油气勘探和开发提供关键数据支持。
测井仪器的原理是基于地下岩石对射入的能量（如电磁波、声波等）的响应，通过分析这些响应信号来推断地层的性质和构造。
本文将从测井仪器的工作原理、常见类型和应用领域等方面进行介绍。
首先，测井仪器的工作原理主要涉及地球物理学中的电磁波、声波和核磁共振等知识。
在测井过程中，测井仪器会向地下发送特定频率和能量的电磁波或声波，当这些能量穿过地层时，不同类型的岩石会对其产生不同的响应。
通过接收和分析这些响应信号，测井仪器可以推断地层的含油气性质、渗透率、孔隙度等重要参数。
此外，核磁共振测井则是利用原子核在外加磁场和射频场作用下的共振现象，来获取地层的物性参数。
其次，测井仪器根据不同的工作原理和应用需求，可以分为电测井、声波测井、核磁共振测井等多种类型。
电测井是利用地下岩石对电磁波的导电性或介电常数差异来进行测量，主要用于识别含水、含油、含气层位和评价地层孔隙度。
声波测井则是通过发送声波信号，测量地层对声波的速度和衰减等参数，用于判断地层的岩性、孔隙度和渗透率等信息。
而核磁共振测井则是利用地下岩石中的氢核或其他核对外加磁场和射频场的共振响应，来获取地层孔隙度、流体类型和饱和度等参数。
最后，测井仪器在石油勘探开发中有着广泛的应用。
它可以帮助地质学家和工程师了解地下地层的构造、性质和流体分布情况，为油气勘探、油藏评价和油田开发提供重要的技术支持。
通过测井仪器获取的地层数据，可以帮助油田工程师进行钻井设计、油藏开发和生产管理，最大限度地提高油气田的勘探开发效率和经济效益。
总之，测井仪器作为一种重要的地质勘探工具，其原理和应用涉及地球物理学、地质学和工程技术等多个领域。
通过对地下岩石物理性质的测量和分析，测井仪器可以为油气勘探和开发提供准确、可靠的地层信息，对于提高油气田的勘探开发效率和资源利用率具有重要意义。

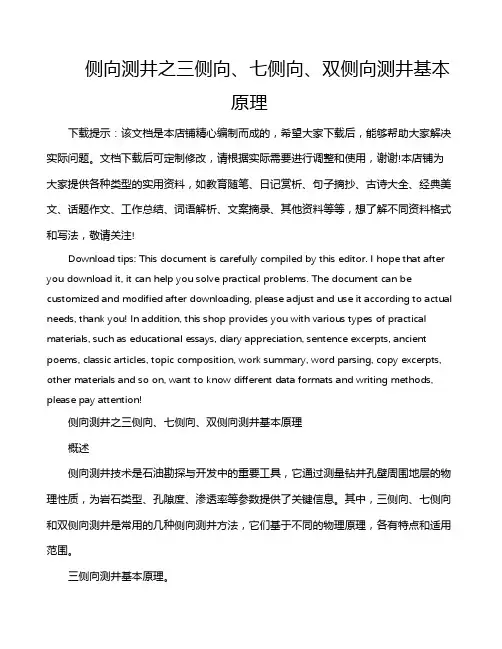

侧向测井之三侧向、七侧向、双侧向测井基本原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!侧向测井之三侧向、七侧向、双侧向测井基本原理概述侧向测井技术是石油勘探与开发中的重要工具，它通过测量钻井孔壁周围地层的物理性质，为岩石类型、孔隙度、渗透率等参数提供了关键信息。
