MSP430系列单片机特性及应用领域介绍

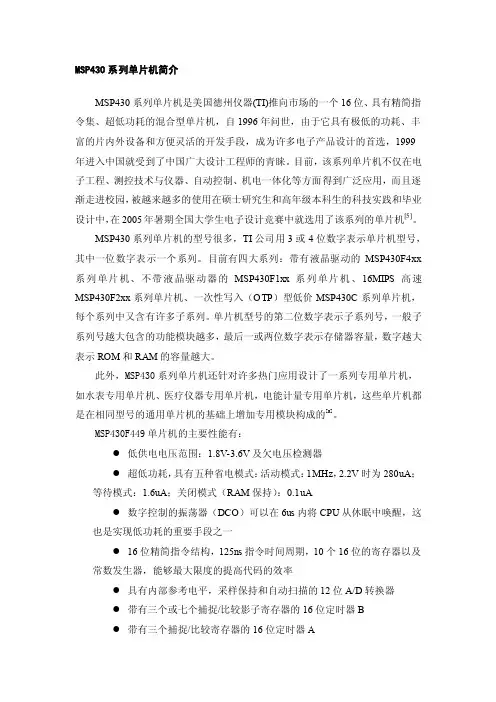

MSP430系列单片机简介MSP430系列单片机是美国德州仪器(TI)推向市场的一个16位、具有精简指令集、超低功耗的混合型单片机，自1996年问世，由于它具有极低的功耗、丰富的片内外设备和方便灵活的开发手段，成为许多电子产品设计的首选，1999年进入中国就受到了中国广大设计工程师的青睐。

目前，该系列单片机不仅在电子工程、测控技术与仪器、自动控制、机电一体化等方面得到广泛应用，而且逐渐走进校园，被越来越多的使用在硕士研究生和高年级本科生的科技实践和毕业设计中，在2005年暑期全国大学生电子设计竞赛中就选用了该系列的单片机[5]。

MSP430系列单片机的型号很多，TI公司用3或4位数字表示单片机型号，其中一位数字表示一个系列。

目前有四大系列：带有液晶驱动的MSP430F4xx 系列单片机、不带液晶驱动器的MSP430F1xx系列单片机、16MIPS高速MSP430F2xx系列单片机、一次性写入（OTP）型低价MSP430C系列单片机，每个系列中又含有许多子系列。

单片机型号的第二位数字表示子系列号，一般子系列号越大包含的功能模块越多，最后一或两位数字表示存储器容量，数字越大表示ROM和RAM的容量越大。

此外，MSP430系列单片机还针对许多热门应用设计了一系列专用单片机，如水表专用单片机、医疗仪器专用单片机，电能计量专用单片机，这些单片机都是在相同型号的通用单片机的基础上增加专用模块构成的[5]。

MSP430F449单片机的主要性能有：●低供电电压范围：1.8V-3.6V及欠电压检测器●超低功耗，具有五种省电模式：活动模式：1MHz，2.2V时为280uA；等待模式：1.6uA；关闭模式（RAM保持）：0.1uA●数字控制的振荡器（DCO）可以在6us内将CPU从休眠中唤醒，这也是实现低功耗的重要手段之一●16位精简指令结构，125ns指令时间周期，10个16位的寄存器以及常数发生器，能够最大限度的提高代码的效率●具有内部参考电平，采样保持和自动扫描的12位A/D转换器●带有三个或七个捕捉/比较影子寄存器的16位定时器B●带有三个捕捉/比较寄存器的16位定时器A● 串行通讯接口（USART ），软件选择异步UART 或者同步SPI 接口，对于MSP430F44x 系列的单片机有两个UART （UART0，UART1）● 可编程电平检测的供电电压管理器/监视器● 串行在线编程无需外部编程电压，可编程的安全熔丝代码保护● 集成多达160段的LCD 驱动器如图2.1所示为MSP430F449单片机的引脚图。

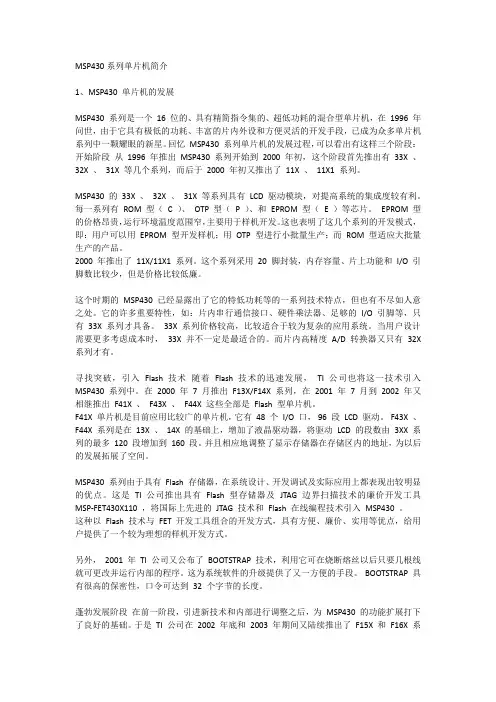

MSP430系列单片机简介1、MSP430 单片机的发展MSP430 系列是一个16 位的、具有精简指令集的、超低功耗的混合型单片机，在1996 年问世，由于它具有极低的功耗、丰富的片内外设和方便灵活的开发手段，已成为众多单片机系列中一颗耀眼的新星。

回忆MSP430 系列单片机的发展过程，可以看出有这样三个阶段：开始阶段从1996 年推出MSP430 系列开始到2000 年初，这个阶段首先推出有33X 、32X 、31X 等几个系列，而后于2000 年初又推出了11X 、11X1 系列。

MSP430 的33X 、32X 、31X 等系列具有LCD 驱动模块，对提高系统的集成度较有利。

每一系列有ROM 型（C ）、OTP 型（P ）、和EPROM 型（ E ）等芯片。

EPROM 型的价格昂贵，运行环境温度范围窄，主要用于样机开发。

这也表明了这几个系列的开发模式，即：用户可以用EPROM 型开发样机；用OTP 型进行小批量生产；而ROM 型适应大批量生产的产品。

2000 年推出了11X/11X1 系列。

这个系列采用20 脚封装，内存容量、片上功能和I/O 引脚数比较少，但是价格比较低廉。

这个时期的MSP430 已经显露出了它的特低功耗等的一系列技术特点，但也有不尽如人意之处。

它的许多重要特性，如：片内串行通信接口、硬件乘法器、足够的I/O 引脚等，只有33X 系列才具备。

33X 系列价格较高，比较适合于较为复杂的应用系统。

当用户设计需要更多考虑成本时，33X 并不一定是最适合的。

而片内高精度A/D 转换器又只有32X 系列才有。

寻找突破，引入Flash 技术随着Flash 技术的迅速发展，TI 公司也将这一技术引入MSP430 系列中。

在2000 年7 月推出F13X/F14X 系列，在2001 年7 月到2002 年又相继推出F41X 、F43X 、F44X 这些全部是Flash 型单片机。

F41X 单片机是目前应用比较广的单片机，它有48 个I/O 口，96 段LCD 驱动。

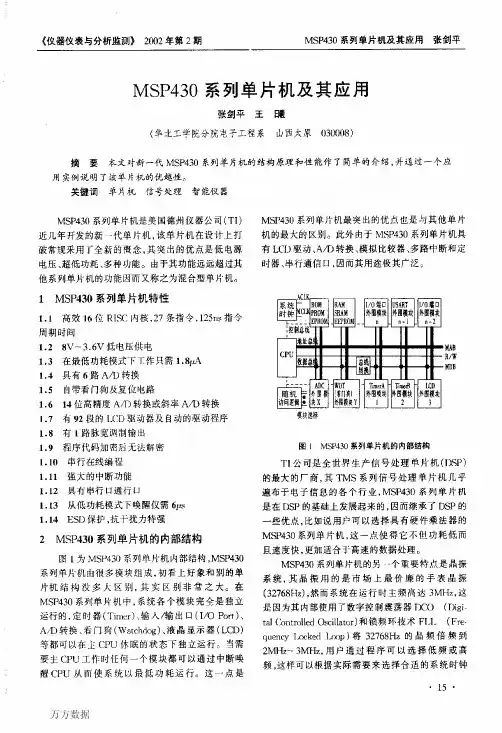

MSP430单片机的原理与应用1. 简介MSP430单片机是德州仪器公司（Texas Instruments）推出的一款低功耗、高性能的16位单片机，广泛应用于各种嵌入式系统和物联网设备中。

本文将介绍MSP430单片机的基本原理和常见应用场景。

2. 基本原理MSP430单片机采用哈佛结构的架构，拥有16位的CPU，8到256KB的闪存和0.5到16KB的RAM。

其低功耗特点使得它在电池供电的嵌入式设备中得到广泛应用。

MSP430单片机的工作原理可以简单概括为以下几个步骤： - 程序存储器中的指令被取出并送入指令译码器。

- 指令译码器将指令解码，并执行相应的操作。

- 执行的结果被存储器读写单元读取或写入。

- 控制单元协调整个系统的操作，包括时钟、中断、输入输出等。

3. 应用场景3.1 智能家居MSP430单片机在智能家居领域中具有广泛的应用。

通过连接传感器、执行器和通信模块，MSP430单片机可以实现对温度、湿度、光照等环境参数的监控与控制。

并且，MSP430单片机能够通过无线通信和云平台实现智能家居设备的远程控制和监测。

3.2 工业自动化在工业自动化领域，MSP430单片机能够通过连接传感器和执行器实现对生产过程的监测和控制。

它能够实时采集温度、压力、流量等参数，并根据设定的逻辑进行自动控制。

同时，MSP430单片机的低功耗特性使得它适合在工业现场长时间运行。

3.3 物联网设备随着物联网的快速发展，MSP430单片机在物联网设备中的应用越来越广泛。

它可以用于连接各种传感器、执行器和通信模块，实现对环境、设备等的监测和控制。

而且，MSP430单片机的低功耗特性使得它非常适合在物联网设备中使用，能够延长电池寿命。

3.4 医疗设备在医疗设备领域，MSP430单片机能够实现对患者的生理参数的监测和控制。

它可以连接各种传感器，如心电传感器、体温传感器等，实时采集患者的生理数据，并可以根据需要进行报警和控制操作。

第一章MSP430单片机概述MSP430是一种低功耗、高性能的单片机，由德州仪器（Texas Instruments，TI）公司开发。

它采用了超低功耗的电源管理技术，使其在电池供电下能够持续运行数年之久。

MSP430单片机适用于许多应用领域，包括消费电子、医疗设备、工业自动化、智能家居和传感器网络等。

MSP430单片机的核心是RISC架构的16位处理器，具有较小的指令集，运行速度快，并且能够以较低的能耗完成各种任务。

它采用了哈佛结构，具有16位的定长指令格式，有着高效的编码能力。

此外，它还具有多种中断机制，可以快速响应外部事件或实现多任务操作。

MSP430单片机提供了多个不同的系列，以适应不同应用场景的需求。

不同系列的MSP430单片机在处理器速度、内存容量和外设接口等方面有所差异。

其中，MSP430F系列适用于通用应用，而MSP430G系列适用于低成本和功耗敏感的应用。

此外，MSP430FR系列还具有非易失性存储器，可以在掉电情况下保留数据。

MSP430单片机具有丰富的外设接口，包括通用IO口、模拟输入输出、时钟控制器、串口通信、定时器和比较器等。

这些外设接口使得MSP430单片机能够灵活地与其他设备进行通信，并实现多种功能。

MSP430单片机在低功耗方面具有很大优势。

它采用了多种省电技术，包括多级电源管理、动态电压调节和片上电源管理单元等。

这些技术使得MSP430单片机在待机和运行模式下的功耗都非常低，能够更好地满足移动设备和电池供电设备的需求。

总的来说，MSP430单片机是一种低功耗、高性能的单片机，具有丰富的外设接口和完善的开发工具链。

它适用于多种应用领域，可以满足不同需求的设计要求。

随着物联网的快速发展，MSP430单片机的市场前景十分广阔，并且将继续发挥重要作用。

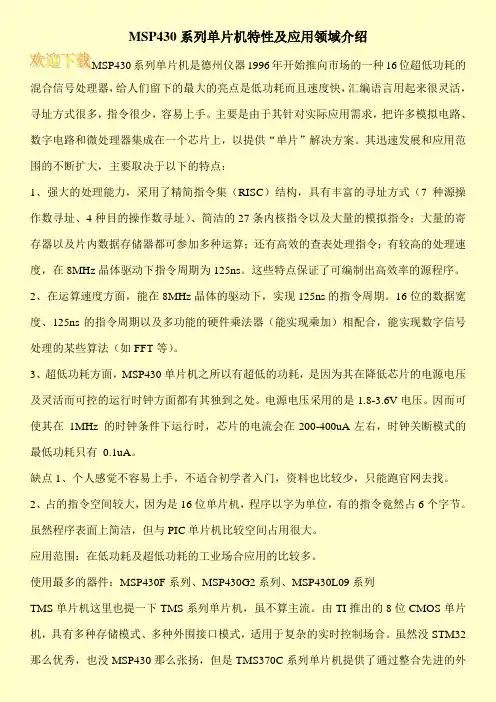

MSP430系列单片机特性及应用领域介绍MSP430系列单片机是德州仪器1996年开始推向市场的一种16位超低功耗的混合信号处理器，给人们留下的最大的亮点是低功耗而且速度快，汇编语言用起来很灵活，寻址方式很多，指令很少，容易上手。

主要是由于其针对实际应用需求，把许多模拟电路、数字电路和微处理器集成在一个芯片上，以提供“单片”解决方案。

其迅速发展和应用范围的不断扩大，主要取决于以下的特点：1、强大的处理能力，采用了精简指令集（RISC）结构，具有丰富的寻址方式（7 种源操作数寻址、4种目的操作数寻址）、简洁的27条内核指令以及大量的模拟指令；大量的寄存器以及片内数据存储器都可参加多种运算；还有高效的查表处理指令；有较高的处理速度，在8MHz晶体驱动下指令周期为125ns。

这些特点保证了可编制出高效率的源程序。

2、在运算速度方面，能在8MHz晶体的驱动下，实现125ns的指令周期。

16位的数据宽度、125ns的指令周期以及多功能的硬件乘法器（能实现乘加）相配合，能实现数字信号处理的某些算法（如FFT等）。

3、超低功耗方面，MSP430单片机之所以有超低的功耗，是因为其在降低芯片的电源电压及灵活而可控的运行时钟方面都有其独到之处。

电源电压采用的是1.8-3.6V电压。

因而可使其在1MHz 的时钟条件下运行时，芯片的电流会在200-400uA左右，时钟关断模式的最低功耗只有0.1uA。

缺点1、个人感觉不容易上手，不适合初学者入门，资料也比较少，只能跑官网去找。

2、占的指令空间较大，因为是16位单片机，程序以字为单位，有的指令竟然占6个字节。

虽然程序表面上简洁，但与PIC单片机比较空间占用很大。

应用范围：在低功耗及超低功耗的工业场合应用的比较多。

使用最多的器件：MSP430F系列、MSP430G2系列、MSP430L09系列TMS单片机这里也提一下TMS系列单片机，虽不算主流。

由TI推出的8位CMOS单片机，具有多种存储模式、多种外围接口模式，适用于复杂的实时控制场合。

MSP430简介（超详细·）msp430简介MSP430是德州公司新开发的⼀类具有16位总线的带FLASH 的单⽚机,由于其性价⽐和集成度⾼,受到⼴⼤技术开发⼈员的青睐.它采⽤16位的总线,外设和内存统⼀编址,寻址范围可达64K,还可以外扩展存储器.具有统⼀的中断管理,具有丰富的⽚上外围模块,⽚内有精密硬件乘法器、两个16位定时器、⼀个14路的12位的模数转换器、⼀个看门狗、6路P⼝、两路USART通信端⼝、⼀个⽐较器、⼀个DCO内部振荡器和两个外部时钟,⽀持8M 的时钟.由于为FLASH型,则可以在线对单⽚机进⾏调试和下载,且JTAG⼝直接和FET(FLASH EMULATION TOOL)的相连,不须另外的仿真⼯具,⽅便实⽤,⽽且,可以在超低功耗模式下⼯作对环境和⼈体的辐射⼩,测量结果为100mw左右的功耗(电流为14mA左右),可靠性能好,加强电⼲扰运⾏不受影响，适应⼯业级的运⾏环境,适合与做⼿柄之类的⾃动控制的设备.我们相信MSP430单⽚机将会在⼯程技术应⽤中得以⼴泛应⽤,⽽且,它是通向DSP 系列的桥梁,随着⾃动控制的⾼速化和低功耗化, MSP430系列将会得到越来越多⼈的喜爱.⼀、IO⼝（⼀）、P⼝端⼝寄存器：1、PxDIR 输⼊/输出⽅向寄存器（0：输⼊模式 1：输出模式）2、PxIN 输⼊寄存器输⼊寄存器是只读寄存器，⽤户不能对其写⼊，只能通过读取该寄存器的内容知道I/O⼝的输⼊信号。

3、PxOUT 输出寄存器寄存器内的内容不会受引脚⽅向改变的影响。

4、PxIFG 中断标志寄存器（0：没有中断请求 1：有中断请求）该寄存器有8个标志位，对应相应的引脚是否有待处理的中断请求；这8个中断标志共⽤⼀个中断向量，中断标志不会⾃动复位，必须软件复位；外部中断事件的时间必须>=1.5倍的MCLK的时间，以保证中断请求被接受；5、PxIES 中断触发沿选择寄存器（0：上升沿中断 1：下降沿中断）6、PxSEL 功能选择寄存器（0：选择引脚为I/O端⼝ 1：选择引脚为外围模块功能）7、PxREN 上拉/下拉电阻使能寄存器（0：禁⽌ 1：使能）（⼆）、常⽤特殊P⼝：1、P1和P2⼝可作为外部中断⼝。

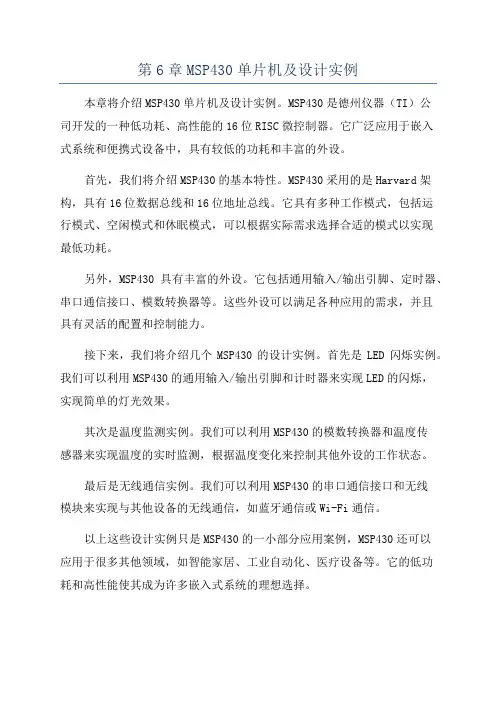

第6章MSP430单片机及设计实例本章将介绍MSP430单片机及设计实例。

MSP430是德州仪器（TI）公司开发的一种低功耗、高性能的16位RISC微控制器。

它广泛应用于嵌入式系统和便携式设备中，具有较低的功耗和丰富的外设。

首先，我们将介绍MSP430的基本特性。

MSP430采用的是Harvard架构，具有16位数据总线和16位地址总线。

它具有多种工作模式，包括运行模式、空闲模式和休眠模式，可以根据实际需求选择合适的模式以实现最低功耗。

另外，MSP430具有丰富的外设。

它包括通用输入/输出引脚、定时器、串口通信接口、模数转换器等。

这些外设可以满足各种应用的需求，并且具有灵活的配置和控制能力。

接下来，我们将介绍几个MSP430的设计实例。

首先是LED闪烁实例。

我们可以利用MSP430的通用输入/输出引脚和计时器来实现LED的闪烁，实现简单的灯光效果。

其次是温度监测实例。

我们可以利用MSP430的模数转换器和温度传感器来实现温度的实时监测，根据温度变化来控制其他外设的工作状态。

最后是无线通信实例。

我们可以利用MSP430的串口通信接口和无线模块来实现与其他设备的无线通信，如蓝牙通信或Wi-Fi通信。

以上这些设计实例只是MSP430的一小部分应用案例，MSP430还可以应用于很多其他领域，如智能家居、工业自动化、医疗设备等。

它的低功耗和高性能使其成为许多嵌入式系统的理想选择。

总之，MSP430是一种功能强大、灵活性高的单片机，通过灵活配置和控制外设，可以实现各种应用需求。

在接下来的学习中，我们将更深入地了解MSP430的内部结构和编程实践，为设计更复杂的嵌入式系统奠定基础。
