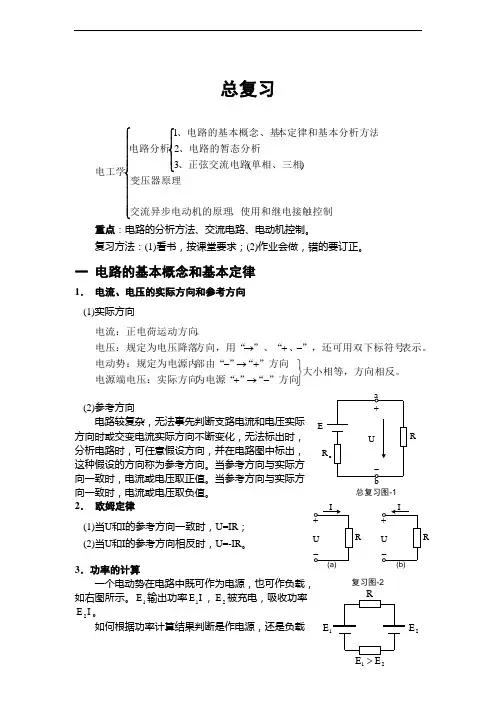

总复习⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎩⎪⎨⎧、使用和继电接触控制交流异步电动机的原理变压器原理单相、三相、正弦交流电路、电路的暂态分析本定律和基本分析方法、电路的基本概念、基电路分析电工学)(321 重点：电路的分析方法、交流电路、电动机控制。
复习方法：(1)看书，按课堂要求；(2)作业会做，错的要订正。
一 电路的基本概念和基本定律1． 电流、电压的实际方向和参考方向 (1)实际方向大小相等，方向相反。
”方向“”为电源“电源端电压：实际方向”方向“”部由“电动势：规定为电源内表示。
”，还可用双下标符号、”、“方向，用“电压：规定为电压降落。
电流：正电荷运动方向⎭⎬⎫-→++→--+→ (2)参考方向电路较复杂，无法事先判断支路电流和电压实际方向时或交变电流实际方向不断变化，无法标出时，分析电路时，可任意假设方向，并在电路图中标出，这种假设的方向称为参考方向。
当参考方向与实际方向一致时，电流或电压取正值。
当参考方向与实际方向一致时，电流或电压取负值。
2． 欧姆定律 (1)当U 和I 的参考方向一致时，U=IR ；(2)当U 和I 的参考方向相反时，U=-IR 。
3．功率的计算一个电动势在电路中既可作为电源，也可作负载，如右图所示。
1E 输出功率I E 1，2E 被充电，吸收功率I E 2。
如何根据功率计算结果判断是作电源，还是负载ER RR1E 2E 总复习图-1 复习图-2呢？ (1)当二端网络电压、电流参考方向一致时UI P = )(0P )(0P 放出功率，作电源吸收功率，作负载<> (2)当二端网络电压、电流参考方向相反时UI P -= )(0P )(0P 放出功率，作电源吸收功率，作负载<>4． 基尔霍夫定律基尔霍夫定律是分析电路的基本定律，由KCL 和KVL 二个定律组成。
(1)KCL 定律：0I i =∑。
(流入结点时，取正号；流出结点时，取负号。
) (2)KVL 定律：0U =∑。
20 年月日A4打印/ 可编辑电力拖动运动控制复习资料全《电力拖动控制》复习卷一、填空题1.电动机按用电类型可分为直流电动机和交流电动机。
2.产生旋转磁场的必要条件是在三相对称定子绕组中通入对称三相交流电流。
3.电动机的转动方向与旋转磁场的转动方向相同，它由通入三相定子绕组的交流电流的相序决定。
4．他励直流电动机的机械特性是指在电动机处于稳态运行的条件，转速和电磁转矩的关系。
5．直流电动机的起动方法有电枢回路串电阻和降压起动。
6．一台接到电源频率固定的变压器，在忽略漏磁通抗压降的条件下，其主磁通的大小决定于输入电压的大小，而与磁路的基本无关，其主磁通与励磁电流成正比关系。
7.三相电动机定子绕组的连接方法有星形和三角形两种。
8.三相笼型异步电动机常用的启动方法有自耦变压器降压启动、星形-三角形降压启动、延边三角形降压启动和定子绕组串电阻降压启动。
9.三相异步电动机通常采用的电气制动方法有反接制动、能耗制动和再生制动三种。
10.所谓脉动磁场，是说它的磁通大小随电流瞬时值的变化而变化，但磁场的轴线空间位置不变。
因此，磁场不会旋转，当然也不会产生起动转矩。
11．变压器带负载运行时，若负载增大，其铁损耗将不变，铜损耗增大（忽略漏磁阻抗压降的影响）12.当变压器负载一定，电源电压下降，则空载电流I减小，铁损耗Pfe减小。
13．采用短距绕组和分布绕组绕组可以有效地削弱谐波分量，同时使基波分量增大。
14.根据获得启动转矩的方法不同，电动机的结构也存在较大差异，主要分为罩极式电动机和分相式电动机两大类。
15.单相电容运行电动机的结构简单、使用维护方便，堵住电流小，有较高的效率和功率因数；但启动转矩较小，多用于电风扇、吸尘器等。
16.电容启动电动机具有较大的启动转矩（一般为额定转矩的1.5～3.5倍），但启动电流增大，适用于重载启动的机械，如小型空压机、洗衣机、空调器等。
17.当S在0~1范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为驱动性质，在小于1的范围内运行于发电状态，此时电磁转矩性质为制动性质。
