国家专利产品 HAS土壤固化剂

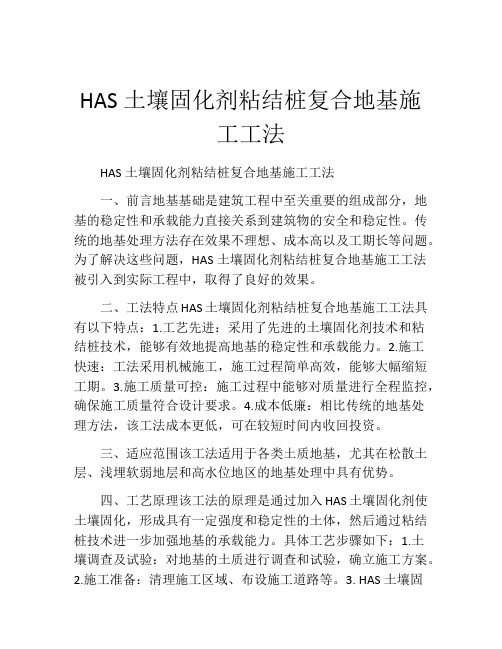

HAS土壤固化剂粘结桩复合地基施工工法HAS土壤固化剂粘结桩复合地基施工工法一、前言地基基础是建筑工程中至关重要的组成部分，地基的稳定性和承载能力直接关系到建筑物的安全和稳定性。

传统的地基处理方法存在效果不理想、成本高以及工期长等问题。

为了解决这些问题，HAS土壤固化剂粘结桩复合地基施工工法被引入到实际工程中，取得了良好的效果。

二、工法特点HAS土壤固化剂粘结桩复合地基施工工法具有以下特点：1.工艺先进：采用了先进的土壤固化剂技术和粘结桩技术，能够有效地提高地基的稳定性和承载能力。

2.施工快速：工法采用机械施工，施工过程简单高效，能够大幅缩短工期。

3.施工质量可控：施工过程中能够对质量进行全程监控，确保施工质量符合设计要求。

4.成本低廉：相比传统的地基处理方法，该工法成本更低，可在较短时间内收回投资。

三、适应范围该工法适用于各类土质地基，尤其在松散土层、浅埋软弱地层和高水位地区的地基处理中具有优势。

四、工艺原理该工法的原理是通过加入HAS土壤固化剂使土壤固化，形成具有一定强度和稳定性的土体，然后通过粘结桩技术进一步加强地基的承载能力。

具体工艺步骤如下：1.土壤调查及试验：对地基的土质进行调查和试验，确立施工方案。

2.施工准备：清理施工区域、布设施工道路等。

3. HAS土壤固化剂处理：将HAS土壤固化剂均匀撒布在预定的区域，通过反复混合和机械压实，使土壤充分与固化剂接触和反应。

4.粘结桩施工：在固化后的土体中打入钢筋混凝土桩，通过震动和定位机构固定桩体。

5.验收与测试：对施工质量进行验收，并进行必要的质量检测。

五、施工工艺1.清理施工区域、布设施工道路，确保施工顺利进行。

2.加水加药：根据设计要求，按比例加入适量的水和HAS土壤固化剂。

3.机械压实：使用振动压路机进行机械压实，使土壤与固化剂充分混合反应。

4.粘结桩施工：选用合适的设备进行粘结桩施工，将钢筋混凝土桩打入固化土体中。

5.质量检测与验收：对施工过程进行质量检测，确保施工质量达到设计要求。

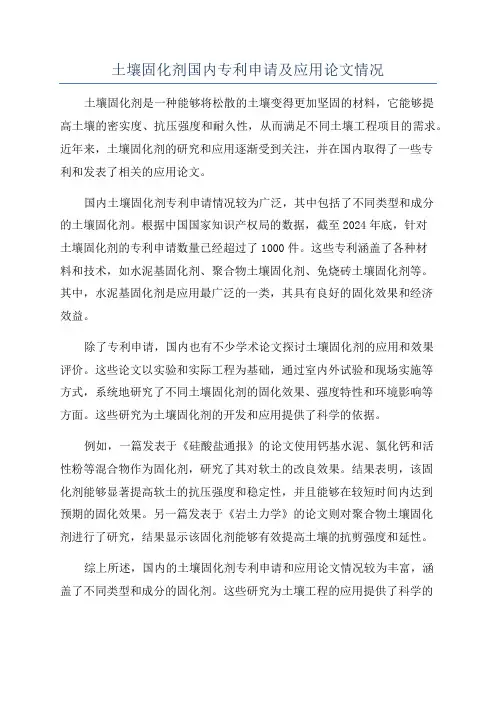

土壤固化剂国内专利申请及应用论文情况土壤固化剂是一种能够将松散的土壤变得更加坚固的材料，它能够提高土壤的密实度、抗压强度和耐久性，从而满足不同土壤工程项目的需求。

近年来，土壤固化剂的研究和应用逐渐受到关注，并在国内取得了一些专利和发表了相关的应用论文。

国内土壤固化剂专利申请情况较为广泛，其中包括了不同类型和成分的土壤固化剂。

根据中国国家知识产权局的数据，截至2024年底，针对土壤固化剂的专利申请数量已经超过了1000件。

这些专利涵盖了各种材料和技术，如水泥基固化剂、聚合物土壤固化剂、免烧砖土壤固化剂等。

其中，水泥基固化剂是应用最广泛的一类，其具有良好的固化效果和经济效益。

除了专利申请，国内也有不少学术论文探讨土壤固化剂的应用和效果评价。

这些论文以实验和实际工程为基础，通过室内外试验和现场实施等方式，系统地研究了不同土壤固化剂的固化效果、强度特性和环境影响等方面。

这些研究为土壤固化剂的开发和应用提供了科学的依据。

例如，一篇发表于《硅酸盐通报》的论文使用钙基水泥、氯化钙和活性粉等混合物作为固化剂，研究了其对软土的改良效果。

结果表明，该固化剂能够显著提高软土的抗压强度和稳定性，并且能够在较短时间内达到预期的固化效果。

另一篇发表于《岩土力学》的论文则对聚合物土壤固化剂进行了研究，结果显示该固化剂能够有效提高土壤的抗剪强度和延性。

综上所述，国内的土壤固化剂专利申请和应用论文情况较为丰富，涵盖了不同类型和成分的固化剂。

这些研究为土壤工程的应用提供了科学的依据和技术支持，有助于提高土壤的工程性能和工程质量。

随着科技的进步和实践的积累，相信国内土壤固化剂的研究和应用会有更大的发展潜力。

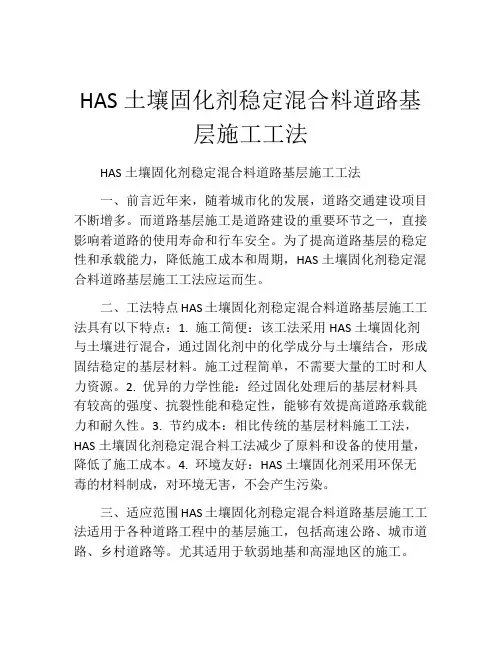

HAS土壤固化剂稳定混合料道路基层施工工法HAS土壤固化剂稳定混合料道路基层施工工法一、前言近年来，随着城市化的发展，道路交通建设项目不断增多。

而道路基层施工是道路建设的重要环节之一，直接影响着道路的使用寿命和行车安全。

为了提高道路基层的稳定性和承载能力，降低施工成本和周期，HAS土壤固化剂稳定混合料道路基层施工工法应运而生。

二、工法特点HAS土壤固化剂稳定混合料道路基层施工工法具有以下特点：1. 施工简便：该工法采用HAS土壤固化剂与土壤进行混合，通过固化剂中的化学成分与土壤结合，形成固结稳定的基层材料。

施工过程简单，不需要大量的工时和人力资源。

2. 优异的力学性能：经过固化处理后的基层材料具有较高的强度、抗裂性能和稳定性，能够有效提高道路承载能力和耐久性。

3. 节约成本：相比传统的基层材料施工工法，HAS土壤固化剂稳定混合料工法减少了原料和设备的使用量，降低了施工成本。

4. 环境友好：HAS土壤固化剂采用环保无毒的材料制成，对环境无害，不会产生污染。

三、适应范围HAS土壤固化剂稳定混合料道路基层施工工法适用于各种道路工程中的基层施工，包括高速公路、城市道路、乡村道路等。

尤其适用于软弱地基和高湿地区的施工。

四、工艺原理4.1 施工工法与实际工程之间的联系HAS土壤固化剂稳定混合料道路基层施工工法通过添加HA土壤固化剂和适量的水，将土壤与固化剂充分混合，形成一种均匀的混合料。

固化剂的化学成分能够与土壤微粒发生作用，形成固结体，并通过相互之间的黏结作用和固化剂的填充效果，提高了基层的力学性能。

4.2 采取的技术措施在施工过程中，需要根据实际情况采取以下技术措施：1. 衡量土壤和HAS土壤固化剂的混合比例，确保混合料的强度达到设计要求。

2. 通过将混合料与水混合，形成一种湿润的状况，便于混合料的成型和固化过程。

3. 使用专用的混合机械将土壤和HAS土壤固化剂充分混合，确保混合料的均匀性和一致性。

4. 对混合料进行压实处理，提高其稳定性和紧密度。

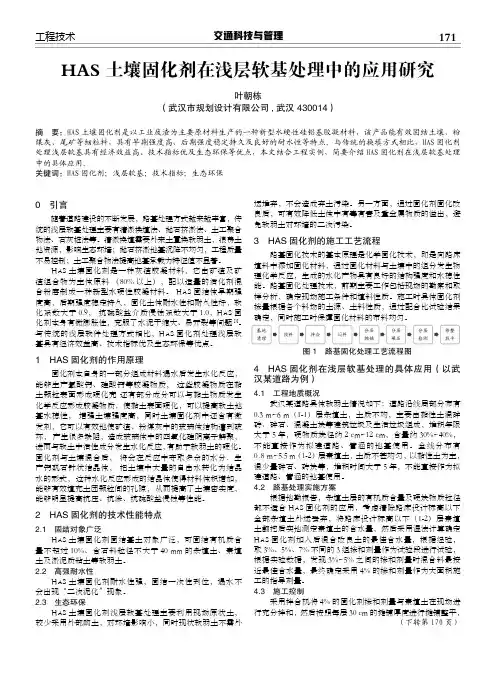

交通科技与管理171工程技术0　引言 随着道路建设的不断发展，路基处理方式越来越丰富，传统的浅层软基处理主要有清淤换填法、抛石挤淤法、土工聚合物法、石灰桩法等。

清淤换填需要外来土置换软弱土，浪费土地资源，影响生态环境；抛石挤淤地基沉降不均匀，工程质量不易控制；土工聚合物法提高地基承载力特征值不显著。

HAS土壤固化剂是一种灰渣胶凝材料，它由矿渣及矿渣组合物为主体原料 （80%以上），配以适量的活化剂混合粉磨制成一种新型水硬性胶凝材料。

HAS固结体早期强度高，后期强度稳定持久，固化土体耐水性和耐久性好，软化系数大于0.9， 抗硫酸盐介质侵蚀系数大于1.0，HAS固化剂本身有微膨胀性，克服了水泥干缩大、易开裂等问题[1]。

与传统的浅层软件处理方式相比，HAS固化剂处理浅层软基具有经济效益高、技术指标优及生态环保等优点。

1　HAS固化剂的作用原理 固化剂本自身的一部分组成材料遇水后发生水化反应， 能够生产氯酸钙、硅酸钙等胶凝物质， 这些胶凝物质在黏土颗粒表面形成硬化壳 还有部分成分可以与黏土物质发生化学反应形成胶凝物质，使黏土表面硬化，可以提高软土地基水稳性， 增强土壤强度高，同时土壤固化剂中还含有激发剂，它可以有效地使矿渣、粉煤灰中的玻璃体结构遭到破坏， 产生很多缺陷，造成玻璃体中的四氧化硅阴离子解聚， 进而与软土中活性成分发生水化反应，有助于软弱土的硬化。

固化剂与土壤混合后， 将会在反应中夺取多余的水分，生产钙矾石针状结晶体， 把土壤中大量的自由水转化为结晶水的形式， 这种水化反应形成的结晶体使得材料体积增加， 能够有效填充土团颗粒间的孔隙， 从而提高了土壤密实度， 能够明显提高抗压、抗渗、抗硫酸盐侵蚀等性能。

2　HAS固化剂的技术性能特点2.1　固结对象广泛 HAS土壤固化剂固结基土对象广泛，可固结有机质含量不超过10%、含石料粒径不大于40 mm的杂填土、素填土及淤泥质粘土等软弱土。

2.2　高强耐水性 HAS土壤固化剂耐水性强，固结一次性到位，遇水不会出现“二次泥化”现象。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201711209442.7(22)申请日 2017.11.27(71)申请人 长沙秋点兵信息科技有限公司地址 410205 湖南省长沙高新开发区麓谷大道636号麓园１栋801房(72)发明人 卯志华　(51)Int.Cl.C04B 28/04(2006.01)(54)发明名称土壤固化剂(57)摘要本发明公开了一种土壤固化剂，属于建筑材料技术领域，所述的土壤固化剂，包括以下原料：普通硅酸盐水泥、固硫灰、激发剂、早强剂、硅灰、生石灰、聚丙烯酰胺、水、聚乙烯醇缩丁醛、木质素磺酸钙、3-氨基丙基三烷氧基硅烷、聚乙烯吡咯烷酮。

所述土壤固化剂是经过改性材料、混合、真空制备等步骤制得的。

本发明的土壤固化剂制备工艺简单，采用本发明的土壤固化剂可显著缩短路基的凝固时间，提高路基的抗压强度，缩短工期，可应用于不同土质的土壤固化。

权利要求书1页 说明书6页CN 107973571 A 2018.05.01C N 107973571A1.一种土壤固化剂，其特征在于，包括以下原料：普通硅酸盐水泥、固硫灰、激发剂、早强剂、硅灰、生石灰、聚丙烯酰胺、水、聚乙烯醇缩丁醛、木质素磺酸钙、3-氨基丙基三烷氧基硅烷、聚乙烯吡咯烷酮；所述激发剂为改性水玻璃、铝酸钠、铝酸钾、聚合硅酸铝铁中的一种或多种；所述早强剂为氧化钙、二乙醇胺、碳酸氢钾中的一种或多种；所述聚乙烯醇缩丁醛:木质素磺酸钙:3-氨基丙基三烷氧基硅烷:聚乙烯吡咯烷酮的重量比为(35-50):(25-40):(30-40):(25-30)。

2.一种根据权利要求1所述的土壤固化剂的制备方法，其特征在于，包括以下步骤：S1、改性材料：在温度为30-50℃、密封的条件下将聚乙烯醇缩丁醛、木质素磺酸钙、3-氨基丙基三烷氧基硅烷、聚乙烯吡咯烷酮、水按重量比混合搅拌3-4h制得改性材料；S2、混合：将步骤S1制得的改性材料与普通硅酸盐水泥、固硫灰、激发剂、早强剂、硅灰、生石灰、聚丙烯酰胺按重量比混合，在25-40℃的温度条件下搅拌1-2h制得混合材料；S3、真空制备：将步骤S2制得的混合材料在真空环境、搅拌转速为200-300r/min、温度为40-70℃条件下进行搅拌2.5-4h后制得土壤固化剂。

(10)申请公布号 (43)申请公布日 2013.07.31C N 103224370 A (21)申请号 201310076753.6(22)申请日 2013.03.11C04B 28/10(2006.01)C04B 28/00(2006.01)(71)申请人中城建第五工程局有限公司地址102209 北京市石景山区金顶北路69号院2号楼(72)发明人方承仕 任妍婷 高飞(74)专利代理机构北京大成律师事务所 11352代理人陈福(54)发明名称土壤固化剂及其制备和使用方法(57)摘要本发明涉及一种液粉土壤固化剂及其制备和使用方法，其包括液剂，所述液剂为沥青磺酸钠、无机盐、有机聚合物和其他表面活性剂；制备方法为先将沥青磺酸钠与其他表面活性剂混合溶解，然后将无机盐和有机聚合物加入混合，搅拌均匀，在30-60℃温度下充分反应；使用方法为先将水泥与原地土拌和，然后将上述的土壤固化剂喷洒于水泥与原地土的混合物上，并翻拌混匀，最后将翻拌混匀的混合物摊铺于地面并碾压。

本发明提供的一种液粉土壤固化剂及其制备和使用方法，应用于工程表明固化土体具有良好的力学性能，原料来源广泛，抗冻性和抗渗性良好，成本较低，是一种易于普及应用的土壤固化剂，具有广阔的市场前景。

(51)Int.Cl.权利要求书1页 说明书6页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书6页(10)申请公布号CN 103224370 A*CN103224370A*1/1页1.一种土壤固化剂，其特征在于：包括液剂，所述液剂为沥青磺酸钠、无机盐、有机聚合物和其他表面活性剂。

2.根据权利要求1所述的土壤固化剂，其特征在于：液剂总剂量为100%，其中沥青磺酸钠为15-35%，无机盐为30-50%，有机聚合物为5-15%，其他表面活性剂为5-20%。

3.根据权利要求1或者2所述的土壤固化剂，其特征在于：所述沥青磺酸钠为沥青磺化产物的溶液，磺酸钠基含量＞10%。

专利名称：土壤固化剂
专利类型：发明专利
发明人：钱春香,刘松玉
申请号：CN200510094195.1申请日：20050902
公开号：CN1730836A
公开日：
20060208
专利内容由知识产权出版社提供
摘要：土壤固化剂为一种固化稳定各类土质的工程材料，尤其适用于粉土等低粘性土质基础的固化处理，该固化剂以矿粉、粉煤灰和水泥组成的胶凝材料为主体原料，配以适量的碱性激发组分、膨胀组分和表面活性剂，混合粉磨至勃式比表面积3000～5000m/kg制成，或分别粉磨再加以混合配制，其组分为：(质量组成％)矿物掺合料：40～60，水泥：15～25，碱性激发组分：5～15，膨胀组分：15～25，表面活性剂：0.01～0.1，矿物掺合料为矿粉、粉煤灰按1∶1质量复合，碱性激发组分为CaO、或Ca(OH)、或NaOH、或NaSO、或NaCO或水玻璃，膨胀组分为KAl(SO)·12HO、或明矾石或石膏，表面活性剂为三乙醇胺、或木质素磺酸钙或木质素磺酸钠。

申请人：东南大学
地址：210096 江苏省南京市四牌楼2号
国籍：CN
代理机构：南京经纬专利商标代理有限公司
代理人：叶连生
更多信息请下载全文后查看。

HAS固化剂应用于建筑泥浆处理的研究摘要：传统建筑泥浆因含水率高、产量大，均采用简单沉淀后外运至指定场所消纳，其运输方式和处理成本对工程项目实施带来困扰，本文着重选择了固化剂对建筑泥浆进行改性处理，使其减少了场地的占用，带来了运输方式的便利，并降低了施工成本。

关键词：建筑泥浆;固化改性;施工成本前言：工程泥浆中往往含有大量的粘土矿物，稠度大，一般产生量较大，自然沉淀固化周期长，难以自然沉降。

而各地对于建筑泥浆的处理、运输、中转、消纳均做了明确要求，这使得建筑泥浆处置在施工过程中成为重要的环节，建筑泥浆通常的处理方式为在现场简单沉淀后外排至指定场所，对处置空间及外运车辆的要求较高，大面积的泥浆池不仅占用了宝贵的施工场地，为后续施工带来不便，也给施工现场环境造成恶劣影响[1]。

HAS系列产品是依据常温下同相类同相固结和污泥深度破壁原理，以经高温煅烧后的无机矿物材料为主要原材料，加入适量石膏、激发剂和吸水性材料等磨细制成的能显著改善污/淤泥物化性质，促进进其水分析出的新型硅铝基胶凝材料。

该材料能改善淤/污泥理化性能，提高固液分离水平，显著降低淤/污泥中重金属浸出浓度，实现淤/污泥的化学改性处理。

通过将HAS固化剂及聚丙烯酰胺（APAM），添加至某市协和医院住院大楼的建筑工地桩基开挖过程产生的粘稠泥浆中，经过配比试验分析，探索出HAS固化剂应用于建筑泥浆改性脱水是否具有较高的经济效益、环境效益。

正文：一、建筑泥浆的特性及处理难题1.建筑泥浆含水率高、难以脱水一般建筑泥浆的含水率在85%以上，粒径普遍较小，而溶液中颗粒的粒径越小则自然沉降时间越长，胶体的稳定性越好。

加上施工过程中冲洗作业，导致泥浆的产量较大。

同时建筑泥浆中往往含有膨润土，膨润土具有良好的悬浮性、触变性、吸湿性和膨胀性，可吸附8-15倍于自身体积的水量，体积膨胀可达数倍至30倍。

膨润土在水介质中能分散成胶凝状和悬浮状，增强建筑泥浆的胶体稳定性，使其难以沉淀。
