10kV架空线路改造工程可行性研究报告

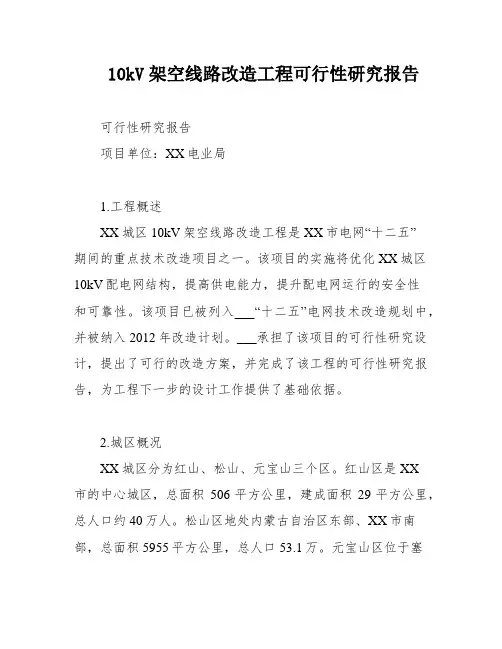

10kV架空线路改造工程可行性研究报告项目单位：XX电业局1．工程概述XX城区10kV架空线路改造工程可行性研究，是XX市电网“十二五”期间重点技术改造项目，该项目实施后，能够优化XX城区10kV配电网结构，提升供电能力，提升配电网运行的安全性和可靠性。

该项目已列入XX电业局“十二五”电网技术改造规划中，是XX电业局技改规划的一部分，列入了2012年改造打算，并托付工程可行性研究设计。

长春美华电力设计有限公司承担该项目的可行性研究设计，经对现状分析，提出了可行的改造方案，完成了该工程可行性研究报告，为工程下一步设计工作，提供基础依据。

XX城区按地域分为红山、松山、元宝山三个区，概况如下：１）红山区是XX市的中心城区，是全市的工业中心、商贸中心和文化教育中心。

全区总面积506平方公里，其中都市规划面积202平方公里，建成面积29平方公里，有蒙、汉、回、满、朝鲜等22个民族，总人口约40万人。

２）松山区地处内蒙古自治区东部、XX市南部，总面积5955平方公里，东西总长152.5公里，南北纵深77公里，总人口53.1万，其中农业人口47.2万，辖10镇23乡260个行政村，总耕地面积217万亩，人均耕地4.6亩。

松山区地域优越，人力资源专门丰富，具有庞大的开发潜力。

３）元宝山区是位于塞外名城XX市东南部的一颗辉煌明珠，成立于1983年，全区总面积887.14平方公里，总人口29.1万人，其中非农业人口17.5万人。

1.1 编制依据XX电业局设计托付书。

《XX市都市总体规划》（2002～2020）。

《XX中心城区66kV电网“十二五”规划》（2009.12）。

设计依据的规程﹑规范：《都市电力规划规范》GB 50293-1999。

《电力工程电缆设计规范》GB 50217－2007。

《国家建设标准设计图集》04DX101-1。

《都市电力网规划设计导则》Q/GDW 156-2006。

《都市中低压配电网改造技术导则》DL/T 599-2005。

《架空绝缘配电线路设计技术规程》DL/T 601-1996。

《都市电力电缆线路设计技术规定》DL 5221-2005。

《民用建筑电气设计规范》JGJ 16-2006。

1.2 工程现状本工程对城区8回10kV线路进行改造，以满足城区负荷进展需要，增加供电可靠性与供电能力。

进行改造的10kV线路分别为：66kV英金河变出线的红庙线；66kV 锡伯河变出线的西屯线、光明线；66kV东郊变出线的市政线、三街线；6 6kV南郊变出线的铁南线；66kV元宝山二次变与66kV兴隆变的联络线。

改造后，7回10kV线路导线型号均采纳JKLYJ-240，电缆型号采纳YJLV 22-8.7/15 240×3（双根并接）。

1.3 项目预期目标、依据及经济技术原则XX城区10kV架空线路改造工程，实现后将使XX城区10kV配电网得以强化，实现地区10kV配电网坚强结构。

改造执行的要紧依据原则，符合当前电网进展形势。

要紧经济技术原则：1）规划目标⑴全部线路满足“N-1”供电准则要求。

⑵线路绝缘化率达到100%，电缆率达到60%。

⑶实现自动化线路31条，自动化线路达到60%。

2）规划差不多思路⑴通过电源点建设增加10kV系统供电能力，完善网架结构。

⑵通过增加新的线路转移原有线路负荷，提升线路负载能力。

⑶进行线路的绝缘化、电缆化改造。

⑷主动进展自动化线路，完善线路运行监测手段，提升运行治理水平。

3）规划技术原则⑴配电网的规划设计，应与都市总体规划相和谐；⑵10kV配电网应依据66kV变电所的位置和负荷分布分成若干相对独立的分区，分区应有大致明确的供电范畴，一样不交错重叠。

⑶网架结构要坚持拉手环网、多级分段、多点联络、开环运行的“井字”网架结构建设原则。

⑷新建架空线路主干导线为JKLYJ-240绝缘导线；电缆线路主干为Y JLV22-3*240交联聚乙烯钢铠护套三芯铝电缆（双条并列），联网回路导线或电缆与主干线路相同；支线架空导线或电缆截面的选用应满足载流量及热稳固的要求，并考虑远期进展，一样支线架空线路选择JKLYJ-120及以上规格绝缘导线，支线电缆线路选择YJLV22-3*150或YJV22-3*120及以上交联聚乙烯钢铠护套三芯电缆。

⑸在满足供电能力和电压质量的前提下，10kV配电线路的正常供电半径，城区不超过3km，市郊不宜超过5km。

⑹电缆线路每200～300 m设一个分线箱或环网柜。

⑺沿街区建设的10kV线路，每一路段有一级分段开关，重要路段或用户较多的路段增加分段开关的数量，整条线路主干一样分3～4段。

⑻原有10kV线路在负荷增加不能满足“N-1”需要时，增加新的电源线路将原有线路分段运行或通过改变运行方式转移负荷的方法来满足导线安全载流及“N-1”可靠性要求。

⑼新建线路在设计或设备选型时能满足实现自动化线路的要求。

⑽10kV配电网以都市道路为依靠，主干道和次干道、商业区、居民小区均有电缆通道。

为充分利用日益紧张的市区电力线路通道，架空线路考虑同杆多回路架设。

1.4 可研范畴和规模按照XX城区配网规划结合当地经济进展和城区改造进度安排本期10千伏线路改造工程，需改造的10kV线路现状详见下表。

1.5 要紧技术经济指标2．项目必要性1）10kV红庙线全长14.8公里，线路安装配电变压器84台，容量17. 5MV A，负荷率最大为88%，现导线型号主干为JKLYJ-185,部分电缆线路为YJV-3*185,分支为LGJ-50-120，线路末端未实现拉手供电，供电可靠性较低。

随着当地经济进展，供电负荷也随之增长，现有导线截面及供电半径无法习惯负荷进展需求。

2）10kV西屯线、光明线。

光明线要紧为松山城区供电，目前线路红山区段还带部分负荷。

该线路目前负荷率在70%以上，无法满足N-1要求，为减轻光明线负荷率，将红山区段负荷转移给临近的西屯线，具体为在原光明线主干4—24号杆之间同杆新增一回绝缘架空线（形成同杆双回线）作为新的光明线主干，将原光明线24号杆往常的负荷转移给西屯线。

3）10kV铁南线。

该线路全长11公里，导线型号为LGJ-70。

线路大部分为10-12米水泥杆，线路走廊树木较多，经常发生倒杆、短线和短路故障，急需进行改造。

4）10kV联络线。

该线路为元宝山二次变和兴隆二次变之间联络线路。

兴隆二次变为单台主变、10MV A，10千伏大部分为煤矿专线，该变电所一旦停电只有联络线能够为其提供电源。

联络线全长15公里，导线型号为L GJ-70,线路大部分穿越山区和丘陵，线路截面小，可靠性差，需要进行改造。

5）10kV市政线。

2011年红山区新建一街变将建设投运，为缓解市政线负荷率过大压力，将市政线在火花路破口，新建电缆线路1.5公里，在火花路东侧建设电缆隧道1.5公里。

将市政西线接入一街变，提升市政线供电可靠性和互带能力。

6）10kV三街线。

2011年红山区新建一街变将建设投运，为缓解市政线负荷率过大压力，将三街线在火花路破口，新建电缆线路2公里，经火花路电缆隧道敷设，将三街线分为东、西线提升线路供电可靠性和互带能力。

针对上述咨询题，对XX新城区桥北组团新增及改造10千伏配电线路是十分必要的。

2.1 安全性分析通过XX城区10kV架空线路改造工程可行性研究工程，能够有效地改善城区10kV电网架空线运行环境，也从全然上解决城区10kV电网架空线存在咨询题，在专门大程度上提升了10kV电网供电的可靠性，为XX 市总体进展建设提供前提条件，确保用电负荷增长需求，因此“十二五”初期，提出对XX市城区10千伏架空配电线路进行生产改造是可行的，是电网可靠运行、保证地区负荷进展供电的要求。

2.2 效能与成本分析XX城区10kV架空线路改造工程实施后，使XX市配电网供电的基础设施上了一个新的台阶，是保证XX市经济进展的重要环节，是XX 市10千伏配电网“十二五”规划得以落实的关键项目之一，也是XX市都市电网持续进展壮大的标志之一，可满足“十二五”期间任何负荷增长的供电需要，同时习惯XX市都市电网进展模式，能够有效地改善城区电网供电环境，本期工程的投入将获得经济和社会效益。

2.3 政策习惯性分析XX市都市中心区，是XX市都市总体规划的重点，总体规划已获国家批准，目前正按步骤加紧建设，本工程是保证XX市总体规划建设的前提，与XX市政府的进展设想完全吻合，与现行政策是相习惯的。

2.4 结论2.4.1按照XX市电网的进展，为提升电网供电安全可靠性，增加供电能力，缓解供电紧张局面，保证用电负荷增长需求，提升设备的健康水平，降低网络损耗，提升经济效益，改善XX市配电网的供电环境，“十二五”期间完成XX城区10kV架空线路改造工程是十分必要的。

2.4.2 XX城区10kV架空线路改造工程，也是XX市都市10千伏配电网进展的要求，是全区经济进展的基础，是提升电业部门服务质量的重要标志。

动态投资12882962 万元，静态投资12577578 万元3．项目技术方案3.1 项目可选技术方案本工程要紧技术方案是对XX市城区engqu总体规划的重要组成部分10kV电网进行强化建设，解决10kV架空线路存在的咨询题，完全解决10kV电网供电能力不足和可靠性低的咨询题。

3.2 技术方案比选本工程对XX市城区10kV电网强化建设，建设方案和步骤完全按规划实施，而规划方案差不多主管部门审定。

3.2.1 安全方面比较XX城区10kV架空线路改造工程，是按照国家电网公司“十二五”技改规划确定的电网建设方案进行的，是XX市配电网建设的重要组成部分，建设方向已确定，不存在方案比选咨询题。

3.2.2 效能方面比较XX城区10kV架空线路改造工程技术方案，有效提升都市中心区供电能力，习惯都市电网进展原则，符合XX市城网建设模式，在利用率和节能等方面必将发挥更大效益。

3.2.3 设备全寿命周期成本比较XX城区10kV架空线路改造改造工程，对拟定项目技术改造方案一次性投资，方案是唯独的，各项材料设备应选择免爱护、可靠性高的产品，以增加设备运行寿命，减少设备故障带来的停电缺失和年设备运行爱护成本，创最大经济效益。

3.3 技术方案选择本工程要紧对XX市中心区内的10千伏架空线路进行完全改造。

3.4 技术方案详细内容3.4.1 改造方案本工程为XX城区10kV配网线路改造工程，共涉及7条线路：线路改造概况详见下表。

电缆：2 YJLV22-3×240×2架空：15 JKLYJ-2405 联络线电缆：0 YJLV22-3×240×2架空：11 JKLYJ-2406 铁南线电缆：0 YJLV22-3×240×23.4.2 线路路径3.4.2.1 10kV红庙线：在东郊变新增出口（红庙南线），在原红庙线金属支240绝缘架空线末端新建240绝缘架空线路沿庆鑫燃气站和钢铁厂南墙至钢铁厂东墙转北至钢铁厂北墙沿二毛铁路专线至看管所西胡同与红庙线看管所分支连接，新建JKLYJ-240绝缘架空线路2.5km。
