【CN209576043U】一种焙烧炉烟气治理系统【专利】

专利名称：一种自动焙烧控制系统专利类型：实用新型专利
发明人：付强
申请号：CN201821736443.7申请日：20181025
公开号：CN209588736U
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动焙烧控制系统，属于制砖技术领域，目的在于提供一种自动焙烧控制系统，解决现有焙烧方式自动化程度低，造成产品质量差、生产效率低、生产成本高、不够节能环保的问题。

其包括设置在砖窑内的热电偶，热电偶沿隧道窑长度方向依次设置有多个，热电偶通过补偿线电连接有温度采集器，还包括设置在砖窑窑头的主风机，主风机电连接有第一变频器，第一变频器电连接有变频器控制器，温度采集器和变频器控制器通过RS485总线电连接有ARM主控单元，ARM主控单元电连接有工控触摸屏。

本实用新型适用于制砖。

申请人：付强
地址：641302 四川省资阳市雁江区临江镇商贸街36号
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：白桂林
更多信息请下载全文后查看。

专利名称：一种电炉烟气处理系统专利类型：发明专利
发明人：沈强,王永忠,汤建珍
申请号：CN202111538906.5
申请日：20211215
公开号：CN114199038A
公开日：
20220318
专利内容由知识产权出版社提供
摘要：本发明涉及一种电炉烟气处理系统，包括炉内一次烟气处理系统，炉内一次烟气处理系统包括通过烟气管道依次连通的一次除尘装置、烟气处理装置、二噁英处理装置、主风机及烟囱，一次除尘装置采用高温除尘器，一次除尘装置用于接收电炉的烟气。

本发明通过高温除尘器，先除尘后烟气处理，可以避免高温气体中含有大量细微的粘结性粉尘并将粘结在烟气处理装置上，从而减少了维护工作量和运行阻力，同时提高了烟气处理装置的传热效率和使用寿命。

申请人：科林环保技术有限责任公司
地址：215000 江苏省苏州市吴江区太湖新城高新路425号科林环保科技园
国籍：CN
代理机构：苏州锦尚知识产权代理事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种烟气处理系统专利类型：实用新型专利
发明人：杨鸣
申请号：CN202020025919.7申请日：20200107
公开号：CN211677060U
公开日：
20201016
专利内容由知识产权出版社提供
摘要：本实用新型提供一种烟气处理系统，属于烟气净化设备领域，包括：槽体，内部添加吸收液；吸收塔，设有多个，多个所述吸收塔均设置在所述槽体内，且多个所述吸收塔依次串联，位于首端的吸收塔上连通有入口烟道，以使烟气依次通过所述吸收塔并被吸收塔内的吸收液吸收。

本实用新型包括依次连通的多个吸收塔，烟气依次通过多个吸收塔进行吸收，直至处理完全，相较于现有技术烟气吸收效率显著提高，另外本实用新型为无动力处理系统，不需要外部动力输入，能够节约成本。

申请人：杨鸣
地址：325899 浙江省温州市苍南县灵溪镇横河村156号
国籍：CN
代理机构：苏州中合知识产权代理事务所(普通合伙)
代理人：李斌
更多信息请下载全文后查看。

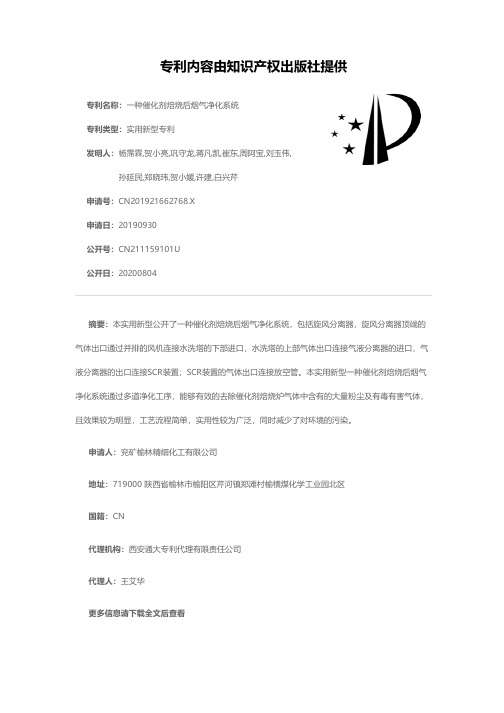

专利名称：一种催化剂焙烧后烟气净化系统
专利类型：实用新型专利
发明人：杨霈霖,贺小亮,巩守龙,蒋凡凯,崔东,周阿宝,刘玉伟,孙延民,郑晓玮,贺小媛,许建,白兴芹
申请号：CN201921662768.X
申请日：20190930
公开号：CN211159101U
公开日：
20200804
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种催化剂焙烧后烟气净化系统，包括旋风分离器，旋风分离器顶端的气体出口通过并排的风机连接水洗塔的下部进口，水洗塔的上部气体出口连接气液分离器的进口，气液分离器的出口连接SCR装置；SCR装置的气体出口连接放空管。

本实用新型一种催化剂焙烧后烟气净化系统通过多道净化工序，能够有效的去除催化剂焙烧炉气体中含有的大量粉尘及有毒有害气体，且效果较为明显，工艺流程简单，实用性较为广泛，同时减少了对环境的污染。

申请人：兖矿榆林精细化工有限公司
地址：719000 陕西省榆林市榆阳区芹河镇郑滩村榆横煤化学工业园北区
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：王艾华
更多信息请下载全文后查看。

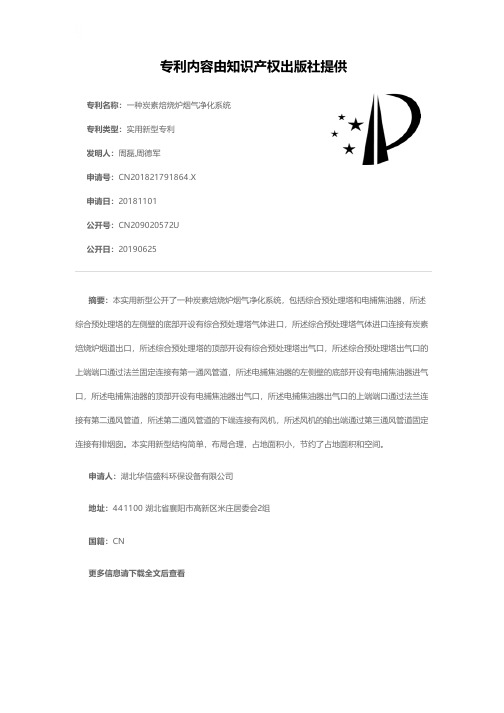

专利名称：一种炭素焙烧炉烟气净化系统专利类型：实用新型专利
发明人：周磊,周德军
申请号：CN201821791864.X
申请日：20181101
公开号：CN209020572U
公开日：
20190625
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种炭素焙烧炉烟气净化系统，包括综合预处理塔和电捕焦油器，所述综合预处理塔的左侧壁的底部开设有综合预处理塔气体进口，所述综合预处理塔气体进口连接有炭素焙烧炉烟道出口，所述综合预处理塔的顶部开设有综合预处理塔出气口，所述综合预处理塔出气口的上端端口通过法兰固定连接有第一通风管道，所述电捕焦油器的左侧壁的底部开设有电捕焦油器进气口，所述电捕焦油器的顶部开设有电捕焦油器出气口，所述电捕焦油器出气口的上端端口通过法兰连接有第二通风管道，所述第二通风管道的下端连接有风机，所述风机的输出端通过第三通风管道固定连接有排烟囱。

本实用新型结构简单，布局合理，占地面积小，节约了占地面积和空间。

申请人：湖北华信盛科环保设备有限公司
地址：441100 湖北省襄阳市高新区米庄居委会2组
国籍：CN
更多信息请下载全文后查看。

专利名称：一种焙烧炉除烟装置专利类型：实用新型专利
发明人：刘育民,王铁军
申请号：CN201920206591.6申请日：20190218
公开号：CN209900746U
公开日：
20200107
专利内容由知识产权出版社提供
摘要：本实用新型公开一种焙烧炉除烟装置，包括有尾气收集罐、辅助沉降罐以及延长管道；该尾气收集罐内具有一收集腔，尾气收集罐上开设有尾气输入口和第一连接口，尾气收集罐的底部开设有废液出口；该辅助沉降罐内具有一辅助腔，辅助沉降罐上开设有废气出口和第二连接口；通过将辅助沉降罐设置于尾气收集罐的上方，并配合将延长管道的两端分别与第一连接口和第二连接口连接,从而形成了一定长度的尾气处理通道，其可以通过空气冷却的方式对尾气进行处理,让尾气中的水蒸气及油性物质等渐渐凝结、沉降形成废液，这些废液会落入收集腔中并通过废液出口排出,而净化之后的废气则可以从废气出口排出；本实用新型适用于处理小型焙烧炉产生的少量尾气。

申请人：永安市鼎丰碳素科技有限公司
地址：366000 福建省三明市永安市贡川镇水东园区21号
国籍：CN
代理机构：厦门市新华专利商标代理有限公司
更多信息请下载全文后查看。

专利名称：砖瓦焙烧窑烟气净化系统
专利类型：实用新型专利
发明人：雷蕴霆,李建华,吴正泰,赵宝,杜彦伟,王静,曾祥智申请号：CN201621238056.1
申请日：20161118
公开号：CN206198993U
公开日：
20170531
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种砖瓦焙烧窑烟气净化系统，它包括空冷器、低压脉冲袋式除尘器、脱硫塔，空冷器与焙烧窑排烟口相连接，空冷器与低压脉冲袋式除尘器之间安装有火花消除器，低压脉冲袋式除尘器与脱硫塔底部的烟尘通道连接处设有主风机，脱硫塔底部设有与循环水箱、循环泵相连通的液体循环管道。

本实用新型采用“干湿法”相结合的烟气净化系统，将经过空冷器和火花消除器进行降温灭火处理的烟气再经过低压脉冲袋式除尘器进行粉尘过滤，然后再主风机的作用下进入脱硫塔进行洗涤脱硫，使得经过净化处理的烟气达标排放，系统采用一体化结构，安装便捷，风阻小，风机电耗低，除尘、脱硫效率高，设备运行可靠。

申请人：兰州兰石重工有限公司
地址：730314 甘肃省兰州市兰州新区黄河大道(纬一路)512号
国籍：CN
代理机构：甘肃省知识产权事务中心
代理人：马小瑞
更多信息请下载全文后查看。

专利名称：一种焙烧炉
专利类型：实用新型专利
发明人：高俊峰,赵金标,赵海,丁煜,林清鹏,万焕堂,王军,常勤学,郭金仓,吴宗应,庞道雄,秦健,陈连龙
申请号：CN201821743294.7
申请日：20181026
公开号：CN209205264U
公开日：
20190806
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种焙烧炉，包括炉体及位于炉体内的反应耙装置，反应耙装置包括水平反应耙、立式反应耙和反应耙驱动机构，立式反应耙包括安设于水平反应耙上的至少一个立式耙臂，各立式耙臂均靠近炉体内壁布置且分别通过支撑单元与水平反应耙固连，反应耙驱动机构布置于炉体底部且与水平反应耙连接。

通过水平反应耙与立式反应耙结合，既能将金属氧化物刮至焙烧炉的出渣口排出，而立式反应耙能将炉体内壁上附着的金属氧化物刮落，保证焙烧炉的结构安全及顺利运行；反应耙装置避开了焙烧炉顶酸液喷淋区域，既不会影响焙烧炉的正常生产，也不会受到顶部喷淋酸液的腐蚀，提高设备的使用寿命。

申请人：中冶南方工程技术有限公司
地址：430223 湖北省武汉市东湖新技术开发区大学园路33号
国籍：CN
代理机构：北京汇泽知识产权代理有限公司
更多信息请下载全文后查看。
