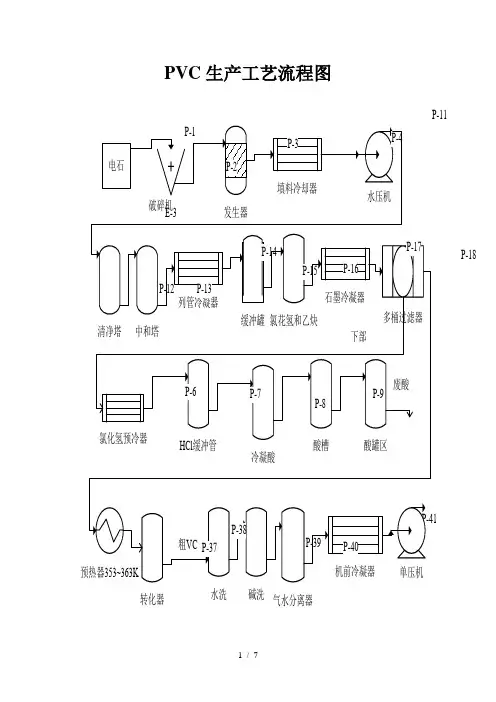

聚氯乙烯的生产工艺流程图及原理要图

分三个工段

乙炔的制作:桶装或袋装电石经过破碎机破碎后，由皮带机送到电石大贮斗内，再从电石大贮斗放入加料斗，经计量后借电石吊斗、电动葫芦、电磁振动器连续加入乙炔发生器。电石水解产生的粗乙炔气由乙炔发生器顶部逸出，经喷淋预冷器、正水封进入冷却塔和乙炔气柜。来自发生器经冷却后的乙炔气，进入乙炔压缩机加压，然后经清净塔除去粗乙炔气中的PH3、H2S等杂质，再经中和塔、冷凝器等除去酸和水分。精制后的精乙炔气送往氯乙烯合成转化工序。

氯乙烯的合成:HCL—→HCL缓冲罐—→HCL预冷器+乙炔沙封—→混合器—→石墨冷却器—→多孔过滤器—→预热器—→转化器→除汞器—→冷却器—→水洗组合塔—→碱洗塔—→汽水分离器—→机前冷却器—→单压机—→机后冷却器—→全凝器——→水分离器—→低塔加料槽—→低沸塔—→高沸塔—→成品冷却器—→单体贮槽

3 聚合

C2H3CL+H2O+引发剂+其他—→聚合釜—→料浆排放槽—→料浆槽—→料浆贮槽—→ 料浆进料泵—→节能器—→气提塔—→出料泵—→节能器—→干燥器—→离心料浆槽—→ 进料泵—→离心机—→上下搅拢—→气液干燥铜—→旋风干燥床—→一级旋风分离器—→①二级旋风分离器—→抽风机②旋振筛—→中间料仓—→大料仓—→自动包装线—→外卖

我刚从化工厂实习回来,里面的工艺流程就是这个

氯乙烯聚合生产的工艺流程<图>是什么
