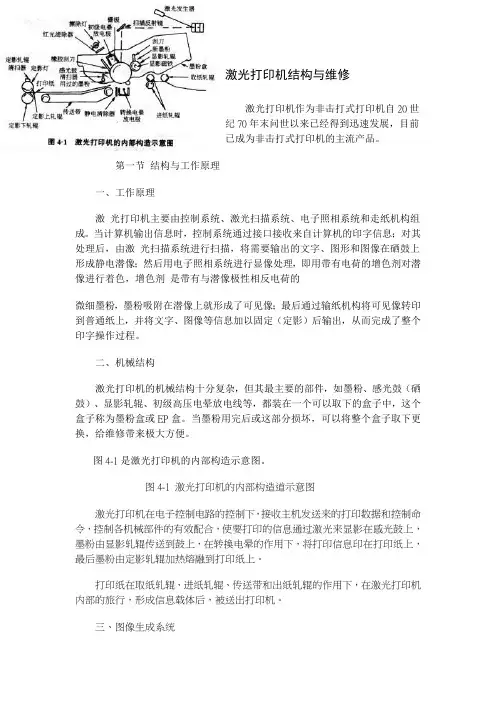

激光打印机结构与维修激光打印机作为非击打式打印机自20世纪70年末问世以来已经得到迅速发展,目前已成为非击打式打印机的主流产品。
第一节结构与工作原理一、工作原理激光打印机主要由控制系统、激光扫描系统、电子照相系统和走纸机构组成。
当计算机输出信息时,控制系统通过接口接收来自计算机的印字信息;对其处理后,由激光扫描系统进行扫描,将需要输出的文字、图形和图像在硒鼓上形成静电潜像;然后用电子照相系统进行显像处理,即用带有电荷的增色剂对潜像进行着色,增色剂是带有与潜像极性相反电荷的微细墨粉,墨粉吸附在潜像上就形成了可见像;最后通过输纸机构将可见像转印到普通纸上,并将文字、图像等信息加以固定(定影)后输出,从而完成了整个印字操作过程。
二、机械结构激光打印机的机械结构十分复杂,但其最主要的部件,如墨粉、感光鼓(硒鼓)、显影轧辊、初级高压电晕放电线等,都装在一个可以取下的盒子中,这个盒子称为墨粉盒或EP盒。
当墨粉用完后或这部分损坏,可以将整个盒子取下更换,给维修带来极大方便。
图4-1是激光打印机的内部构造示意图。
图4-1 激光打印机的内部构造道示意图激光打印机在电子控制电路的控制下,接收主机发送来的打印数据和控制命令,控制各机械部件的有效配合,使要打印的信息通过激光来显影在感光鼓上,墨粉由显影轧辊传送到鼓上,在转换电晕的作用下,将打印信息印在打印纸上,最后墨粉由定影轧辊加热熔融到打印纸上。
打印纸在取纸轧辊、进纸轧辊、传送带和出纸轧辊的作用下,在激光打印机内部的旅行,形成信息载体后,被送出打印机。
三、图像生成系统激光打印机的印字过程是通过图像生成系统实现的。
激光打印机的图像生成系统由八个明确分离的部分构成:感光鼓、清洗橡胶刮刀、擦除灯、主电晕、书写机构、墨粉、转换电晕、熔结辊等。
这些部分都在印字过程中起着重要作用。
图4-2是激光印字过程示意图。
感光鼓是图像生成系统的核心,如图43所示。

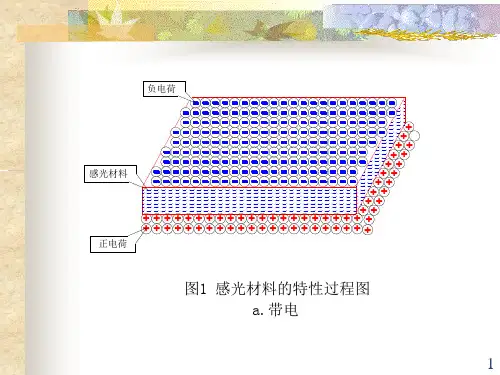

感光鼓是一个用铝挤压出来的圆柱简,表面覆盖着一层无毒的有机化合物,具有光敏性质,当其暴露在光线下时涂层将导电。

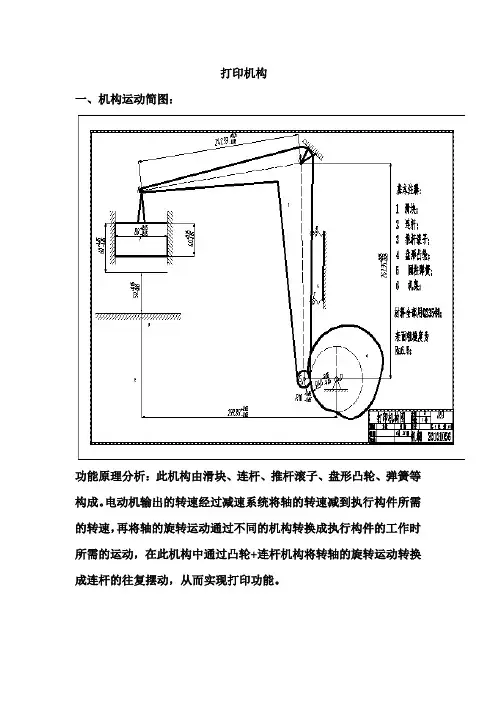

打印机构一、机构运动简图:功能原理分析:此机构由滑块、连杆、推杆滚子、盘形凸轮、弹簧等构成。
电动机输出的转速经过减速系统将轴的转速减到执行构件所需的转速,再将轴的旋转运动通过不同的机构转换成执行构件的工作时所需的运动,在此机构中通过凸轮+连杆机构将转轴的旋转运动转换成连杆的往复摆动,从而实现打印功能。
二、运动分析:1.机构自由度计算构件数n=4,低副数目pl=5,高副数目ph=1。
自由度F=3n-(2pl+ph-pˊ)-Fˊ=12-11=1。
2.用图解法分析各机构运动(1)先求滑块的运动规律在已知条件:打印80次/min可得周期T=60/80 s=0.75s,在保证与前面机构运动相协调的情况下,设计打印头的s-t图如下:由此设计可求得间歇往复运动的滑块的速度:由于滑块运动距离s=30mm,相对较小(自身几何尺寸长25mm,宽90mm,高40mm),其运动可以看做近似直线运动。
即可计算出下移速度v下=30/5/16=96mm/s,返回上升速度v上=30/(0.75-0.5)=120mm/s。
(2)速度分析:对于滑块在A点列速度方程:VA1 = VA2 + VA1A2大小96mm/s方向在G点列出速度方程:V4回= VA1 + V4回A1大小96mm/s方向EF EF AGV4去= VA1 + V4A1大小方向EF EF取速度比例u= 16/96=1/6作图可得V4回=15/u=90mm/s tan0=96/90=16/15 V4去=21/u=126mm/s(3)求小滚子的运动规律在回程运动过程中s1=V4回t =28.12mm。
停歇阶段,当打印头停留0.3s时,滚子停歇时间tˊ=0.3s。
假设滑块在上下移动时匀速直线运动,慢慢稳定下降与急回快速上升。
在远休止时推杆运动距离s2=V4去t3=126*0.25mm=31.25mm。
三、凸轮设计〈1〉设计要求:满足小滚子运动规律。
〈2〉确定初始尺寸条件设初步确定该凸轮基圆半径r0=40mm,滚子半径为rr=5mm 。
