织物的力学性能测试1223

拉伸强度是评定服装材料内在质量的重要指标之一，所用的基本指标有：断裂强度、断裂伸 长率、断裂长度、断裂功和断裂比功等。
1、断裂强度 断裂强度指标还常用来评定材料经过日晒、洗涤、磨损以及各种处理后对材料内在质量的影响。 2、断裂伸长率
有时也用材料的断裂伸长率作为控制材料内在质量的指标，这是因为在某些生产过程中，材 料的断裂强度虽无明显变化，但材料的伸长率却有明显下降，从而影响到材料的使用牢度。 3、断裂长度
）
<8 8~75 >75
-
拉伸速度（ mm/min)
20 100 100
50
3、试验过程 ② 夹装试样。先将试样一端夹紧在上夹钳中心位置，然后将试样另一端放入下夹钳中心位置， 并在预张力作用下伸直，再拧紧下夹钳。 ③ 开启仪器，拉伸试样至断裂。 ④ 复位后，重复上述操作，至完成规定的试验次数。 ⑤ 打印试验结果。
4、结果计算
（1）计算出经向平均强力 （2）计算出纬向平均强力
平均强力:
n
pi
p i1
N
n
织物拉伸断裂性能检测实验
1、按国家标准规定操作，学会正确取样，掌握仪器操作方法。 2、要求学生学会检测织物的拉伸性能指标，并分析影响织物拉伸性能的因素。
平行 纵向
交叉 纵向
交叉 横向
平行 横向
ε (%) (a) 不同取向铺网的影响
机织布
针刺非织造布
热轧非织造布 ε (%) (b) 不同成形方式的影响
✱ 断裂强度是评定织物内在质量的主要指标之一，它也用来评定织物经日照、洗涤、磨损以 及各种整理后对织物内在质量的影响。
✱ 织物的伸长性能与织物的耐用性和服装的伸展性有密切的关系。
✱ 织物断裂强度与断裂伸长率的测试，应在标准大气条件下进行，否则会影响测试结果。 P=K×Po

图5从实验室样品中剪取试样示例
（3）试样尺寸
扯边纱条样：若试样的断裂伸长率小于等于75％时，试样长为（300～ 330）mm以保证隔距为200mm和预加张力，若试样的断裂伸长率大于 75％时，试样长为（200～230）mm以保证隔距为100mm和预加张力 ，试样宽一般为60mm，然后在试样两长边各拆去5mm的边纱，使试样 的有效宽度为50mm。毛边的宽度应保证在试验过程中纱线不从毛边中 脱出。在裁下试样前应标上经（纵）口处滑移不对称或滑移量大于2mm时，舍弃试验 结果。
（2）如果试样在距钳口5mm以内断裂，则作为钳口断裂。当5块试 样检测完毕，若钳口断裂的值大于最小的“正常值”可以保留，如 果小于最小的“正常值”，应舍弃，另加试验以得到5个“正常值” ；如果所有的试验结果都是钳口断裂，或得不到5个“正常值”，应 报告单值，钳口断裂结果应在报告中注明。
一、织物拉伸性能的相关概念
织物拉伸断裂是指织物在拉伸外力的作用下，产生伸长变形 ，最终导致其断裂破坏的现象。 1.断裂强力 织物受拉伸至断裂时所能承受的最大外力，单位为牛顿。 2.断脱强力 织物断开前瞬间记录的最终的力，单位为牛顿。 3.断裂伸长率 织物拉伸至断裂时产生的伸长占原长的百分率。常用断裂伸长率 表征织物的抗拉变形能力。 4.断脱伸长率 对应于断脱强力的伸长率。 5.断裂功 是织物在外力作用下拉伸到断裂时外力所做的功,它反映了织物的 坚牢程度。 6.断裂时间 织物拉伸至断裂所需要的时间。
等速伸长（CRE）织物强力试验仪（如图3），剪刀、钢尺、挑针、张力重 锤、烧杯等用具，织物试样若干种，三级水。
抓 样 试 验 夹 持 试 样 面 积 的 尺 寸 为 25mm±1mmX25mm±1mm 。 可 使 用 下 列 方 法 之 一 达 到 该尺寸。

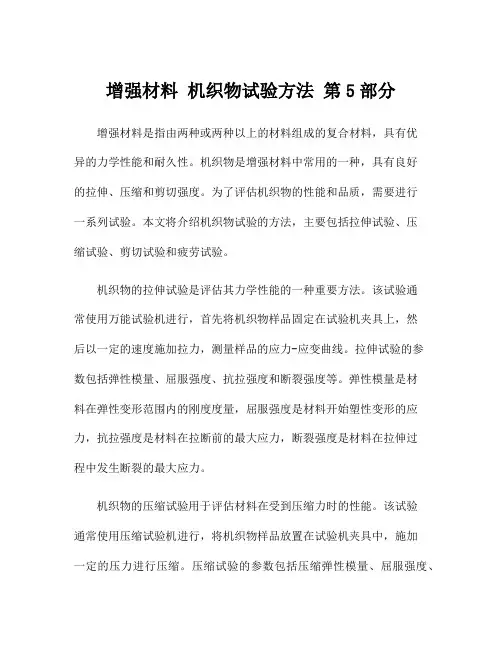

增强材料机织物试验方法第5部分增强材料是指由两种或两种以上的材料组成的复合材料，具有优异的力学性能和耐久性。

机织物是增强材料中常用的一种，具有良好的拉伸、压缩和剪切强度。

为了评估机织物的性能和品质，需要进行一系列试验。

本文将介绍机织物试验的方法，主要包括拉伸试验、压缩试验、剪切试验和疲劳试验。

机织物的拉伸试验是评估其力学性能的一种重要方法。

该试验通常使用万能试验机进行，首先将机织物样品固定在试验机夹具上，然后以一定的速度施加拉力，测量样品的应力-应变曲线。

拉伸试验的参数包括弹性模量、屈服强度、抗拉强度和断裂强度等。

弹性模量是材料在弹性变形范围内的刚度度量，屈服强度是材料开始塑性变形的应力，抗拉强度是材料在拉断前的最大应力，断裂强度是材料在拉伸过程中发生断裂的最大应力。

机织物的压缩试验用于评估材料在受到压缩力时的性能。

该试验通常使用压缩试验机进行，将机织物样品放置在试验机夹具中，施加一定的压力进行压缩。

压缩试验的参数包括压缩弹性模量、屈服强度、抗压强度和断裂强度等。

压缩弹性模量是材料在弹性阶段的刚度度量，屈服强度是材料开始塑性变形的应力，抗压强度是材料在压断前的最大应力，断裂强度是材料在压缩过程中发生断裂的最大应力。

机织物的剪切试验用于评估材料在受到剪切力时的性能。

该试验通常使用剪切试验机进行，将机织物样品放置在试验机夹具中，施加一定的剪切力进行剪切。

剪切试验的参数包括剪切模量、屈服强度、抗剪强度和剪切失效应力等。

剪切模量是材料在剪切变形范围内的刚度度量，屈服强度是材料开始塑性变形的应力，抗剪强度是材料在剪切断裂前的最大应力，剪切失效应力是材料发生剪切失效的最大应力。

机织物的疲劳试验用于评估材料在长期受力条件下的耐久性能。

疲劳试验通常采用拉伸-压缩交替加载方式，将机织物样品固定在试验机夹具上，以一定的频率施加拉伸和压缩加载，进行多次循环，直到样品发生破坏。

疲劳试验的参数包括疲劳寿命、疲劳极限和循环应力等。

职业教育“现代纺织技术”专业国家教学资源库

1-断裂强力 2-断脱强力 3-预张力 4-断裂伸长率 5-断脱伸长率

图1 强力-伸长率曲线示例图 职业教育“现代纺织技术”专业国家教学资源库
二、测试方法简介 条样法采用的标准是GB/T 3923.1-2013 《纺织品 织物拉伸性能 第1部分：断裂强力和断裂伸长率的测定 条样法》；抓样法采用的标准是GB/T 3923.2-2013 《 纺织品织物拉伸性能 第2部分：断裂强力和断裂伸长率 的测定 抓样法》 条样法基本原理是：试样的整个宽度全部被夹持在规 定尺寸的夹钳中，然后以恒定伸长速率拉伸试样直至断脱 ，记录断裂强力和断裂伸长率。 抓样法基本原理是：用规定尺寸的夹钳夹持试样的 中央部位，以恒定的速度拉伸试样至断脱，记录断裂强力 。

1- 织物宽度 2- 织物长度 3- 边缘 4- 如有要求，用于润湿试验的附加长度 d=150mm

图5从实验室样品中剪取试样示例 职业教育“现代纺织技术”专业国家教学资源库

（3）试样尺寸 扯边纱条样：若试样的断裂伸长率小于等于 75％时，试样长为（300～ 330）mm以保证隔距为200mm和预加张力，若试样的断裂伸长率大于 75 ％时，试样长为（200～230 ）mm以保证隔距为 100mm和预加张力 ，试样宽一般为60mm，然后在试样两长边各拆去5mm的边纱，使试样 的有效宽度为50mm。毛边的宽度应保证在试验过程中纱线不从毛边中 脱出。在裁下试样前应标上经（纵）纬（横）向标记。 剪切条样：剪取试样的长度方向应平行于织物的纵向或横向，每块试样 的有效宽度应为50mm。
织物拉伸性能测试
职业教育“现代纺织技术”专业国家教学资源库
一、织物拉伸性能的相关概念 织物拉伸断裂是指织物在拉伸外力的作用下，产生伸长变形 ，最终导致其断裂破坏的现象。 1.断裂强力 织物受拉伸至断裂时所能承受的最大外力，单位为牛顿。 2.断脱强力 织物断开前瞬间记录的最终的力，单位为牛顿。 3.断裂伸长率 织物拉伸至断裂时产生的伸长占原长的百分率。常用断裂伸长率 表征织物的抗拉变形能力。 4.断脱伸长率 对应于断脱强力的伸长率。 5.断裂功 是织物在外力作用下拉伸到断裂时外力所做的功,它反映了织物的 坚牢程度。 6.断裂时间 织物拉伸至断裂所需要的时间。
