WEB OMT使用手册(三维数字直放站调试说明)

直放站监控操作简易手册福建飞毛腿科技2005年7月22日目录1、监控项目表2、功放输出功率对应检测电压纪录表3、搜集板与直放机对应接口4、监控模块各指示灯对应显示5、衰耗器操作指南6、GSM数码管显示及提示灯对应关系7、37针数据线接线图一、监控项目表二、功放输出功率对应检测电压纪录表为了统一标准，故要求各类功放的检测口电压，在对应同一个输出功率时，输出的电压也应该是一样的。

三：搜集板与直放机对应接口四.监控模块各指示灯对应显示五、衰耗器操作指南1硬件结构图:复位衰耗值加输入口衰耗值减12V+GNDDATA RECEIVEDATA SEND5 4 3 2 1输出口2具体说明：1）：工作电压：12 V工作电流：mA2）：在通电的情形下其插入损耗为3～4db。

（即：在数控衰耗的损耗调在0时的损耗）。

3）：在未通电的情形下其插入损耗为12db左右。

4）：可调范围为（0～31）db，实际衰耗范围为：（3～4）～（34~35）db。

5）：指示灯显示的具体情形：通电后提示灯显示情形:第一亮起的是指该衰耗器工作的链路。

工作于B端上行：显示为灯2和灯1均为亮。

旧数控灯闪3次工作于B端下行：显示为灯2亮，灯1暗。

旧数控灯闪4次工作于A端上行：显示为灯2暗，灯1亮。

旧数控灯闪1次工作于A端下行：显示为灯2和灯1均为暗。

旧数控灯闪2次(注意：在现场均设置成A端上、下行工作状态)其后显示为衰耗值：其中指示灯: 如图：五、4、3、二、1表示的衰减值别离对应为：1六、八、4、二、1（db）（注意：以暗的灯为读数）6）：操作说明：单键操作：按键INC （－）为衰耗值增加，步增1db。

按键DEC（＋）为衰耗值减小，步减1db。

按键AN1（RESET）为复位键，作用同断电情形一样，其电源接通后衰耗值仍不变。

模块初始设置：是指手动设定该衰耗器用于哪个链路中，即利用（—）、（+）和AN1（或断电）来修改。

按下AN1（或断掉电源），然后再同时按下（—）和（+）。

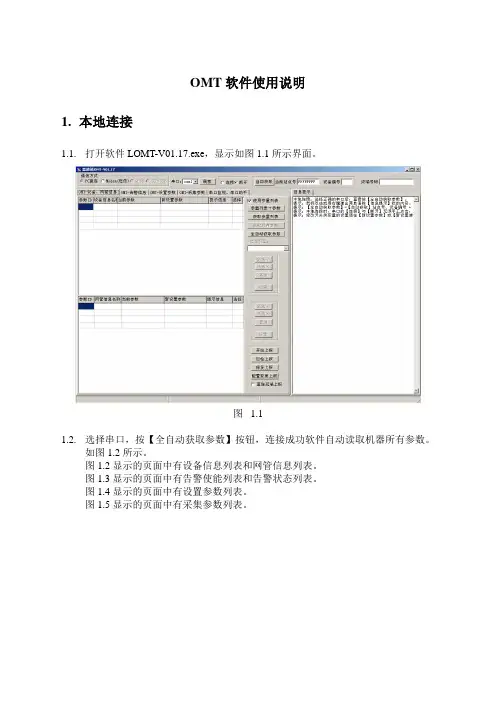

OMT软件使用说明1.本地连接1.1.打开软件LOMT-V01.17.exe，显示如图1.1所示界面。

图 1.11.2.选择串口，按【全自动获取参数】按钮，连接成功软件自动读取机器所有参数。

如图1.2所示。

图1.2显示的页面中有设备信息列表和网管信息列表。

图1.3显示的页面中有告警使能列表和告警状态列表。

图1.4显示的页面中有设置参数列表。

图1.5显示的页面中有采集参数列表。

图 1.2图 1.3图 1.4采集参数列表图 1.51.3.单独查询设备信息参数：如图1.6所示，按【设备信息列表】旁边的【查询】按钮。

本地直连的情况下，软件自动在选择列打勾，查询此列表下的所有条目参数。

提示：本地串口直连的情况下，按【查询】按钮，软件将查询旁边窗口内的所有参数；短信MODEM连接的情况下，按【查询】按钮，软件只查询选择栏有勾的项目。

图 1.6图 1.71.4.修改设备信息参数：如图1.7所示，在【设备信息列表】中需要修改条目的【新设置参数】栏直接填写新设置内容，按旁边的【设置】按钮。

提示：本软件在设置参数时无须用户在【选择】栏打勾，软件会自动判断。

1.5.单独查询网管信息：如图1.8所示，按【网管信息列表】旁边的【查询】按钮。

本地直连的情况下，软件自动在选择列打勾，查询条目参数。

图 1.81.6.设置网管信息：如图1.9所示，在【新设置参数】栏填写新设置内容，按旁边的【设置】按钮。

图 1.91.7.修改告警使能，告警全打开：如图1.10所示，按【告警使能列表】旁边的【告警全打开】，再按上面的【设置】。

图 1.101.8.修改告警使能，告警全关闭：如图1.11所示，按【告警使能列表】旁边的【告警全关闭】，再按上面的【设置】。

1.9.修改单项告警使能：如图1.12所示，双击【告警使能列表】的【新设置使能】栏，再按窗口旁边的【设置】按钮。

图 1.11图 1.121.10.修改设置参数：如图1.13所示，在【新设置参数】列双击，或输入新参数，按【设置参数列表】旁边的【设置】按钮，设置成功，【提示信息】列显示“设置成功”。

使用者手册简介感谢您使用WebDT内容管理软件 (以下简称WCM)。

WCM是一套基于服务器的软件工具，以图像化、易于了解的操作界面，提供强大的远程媒体内容与数字标牌硬件管理功能，并能高度扩充及订制化，简单几步骤即能将精采炫目的多媒体档案发布至网络内的播放器。

只要经由互联网或局域网，使用者即能随时随地利用浏览器访问WCM服务器来管理多媒体档案、发布播放列表以及更改系统设定，而编辑过后的播放列表亦经由网络推播至各播放器群组。

WebDT内容管理软件服务器播放器从远程设计和发布信息多屏幕播放器放列表，并发布至数字标牌播放器。

我们建议您的屏幕分辨率大于1280 x 800，整个软件的操作界面即可全部显示。

现在您已经能以默认的登入账号密码进入:于WCM界面上，使用者将鼠标移至每一个功能图标上时，功能说明即会显示。

发布选择的播放器Manager 123456My Site创建播放列表与媒体文件WCM服务器上传媒体文件注意:使用此软件时，快捷键组合无法作用 (例如Ctrl + R、Ctrl + F)。

此外，操作软件要回到前一个界面时，请使用界面上的按键 ，切勿点击浏览器的上一页按键。

注意:为了安全上的考虑，我们建议您尽快更改登入密码。

点击 ，并填入各字段所需之信息以更新密码。

在 选项下，点击 ，选择在线下载模板，并下载适合的播放列表模板。

在这里调整播放列表布局双击您下载的或者选中的某个播放列表模板，然后点击 打开并启动播放列表编辑器，点击 以发布选择高级循环模式以调整每日起始与结束时间，或点击 以设置24小时播放点击 发布播放列表注意:若您的登入账号没有发布/核可权限，请点击"请求发布"以要求发布允许。

点选"播放列表"标签，并点击 来增加一个新的播放列表，如以下所示。

必须调整版面定义布局数值与增加播放区域您必须将布局数值，包括分辨率，屏幕方向，调整成与实际数字标牌屏幕相同规格。

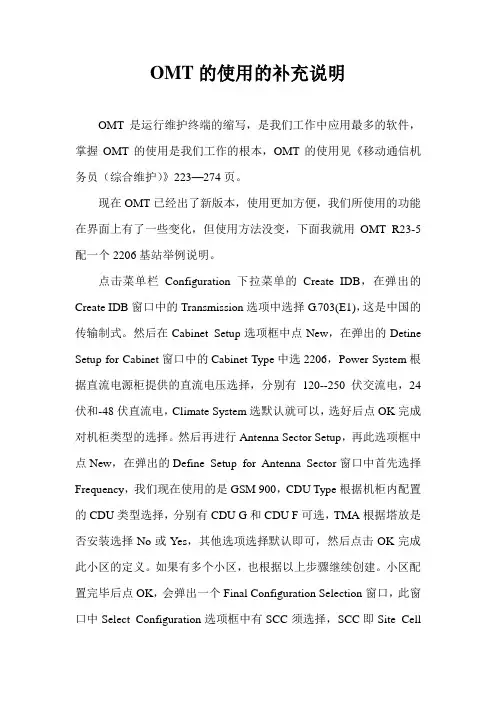

OMT的使用的补充说明OMT是运行维护终端的缩写，是我们工作中应用最多的软件，掌握OMT的使用是我们工作的根本，OMT的使用见《移动通信机务员（综合维护）》223—274页。

现在OMT已经出了新版本，使用更加方便，我们所使用的功能在界面上有了一些变化，但使用方法没变，下面我就用OMT R23-5配一个2206基站举例说明。

点击菜单栏Configuration下拉菜单的Create IDB，在弹出的Create IDB窗口中的Transmission选项中选择G.703(E1)，这是中国的传输制式。

然后在Cabinet Setup选项框中点New，在弹出的Detine Setup for Cabinet窗口中的Cabinet Type中选2206，Power System根据直流电源柜提供的直流电压选择，分别有120--250伏交流电，24伏和-48伏直流电，Climate System选默认就可以，选好后点OK完成对机柜类型的选择。

然后再进行Antenna Sector Setup，再此选项框中点New，在弹出的Define Setup for Antenna Sector窗口中首先选择Frequency，我们现在使用的是GSM 900，CDU Type根据机柜内配置的CDU类型选择，分别有CDU G和CDU F可选，TMA根据塔放是否安装选择No或Yes，其他选项选择默认即可，然后点击OK完成此小区的定义。

如果有多个小区，也根据以上步骤继续创建。

小区配置完毕后点OK，会弹出一个Final Configuration Selection窗口，此窗口中Select Configuration选项框中有SCC须选择，SCC即Site CellConfiguration，根据此小区配置的载频数选择。

因为2206用的是DTRU，所以此处数值应为载频数的2倍，选择完毕点OK，完成对机柜和小区的定义。

其他配置如PCM及TEI的定义方法与老版本相同。

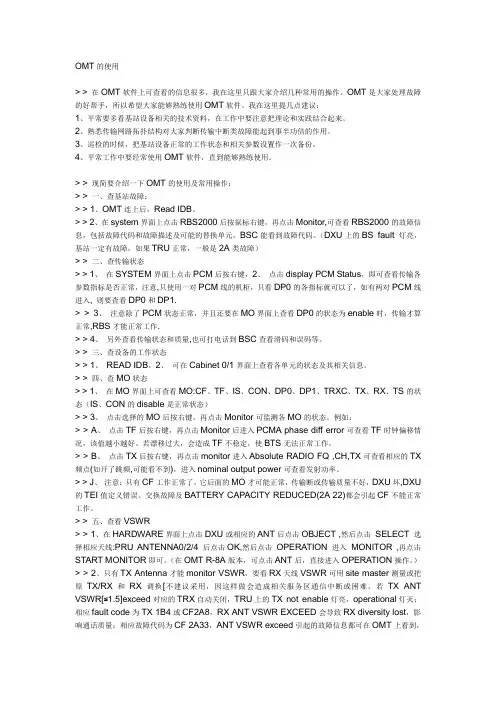

OMT的使用> > 在OMT软件上可查看的信息很多，我在这里只跟大家介绍几种常用的操作。

OMT是大家处理故障的好帮手，所以希望大家能够熟练使用OMT软件。

我在这里提几点建议：1、平常要多看基站设备相关的技术资料，在工作中要注意把理论和实践结合起来。

2、熟悉传输网路拓扑结构对大家判断传输中断类故障能起到事半功倍的作用。

3、巡检的时候，把基站设备正常的工作状态和相关参数设置作一次备份。

4、平常工作中要经常使用OMT软件，直到能够熟练使用。

> > 现简要介绍一下OMT的使用及常用操作：> > 一、查基站故障：> > 1、OMT连上后，Read IDB。

> > 2、在system界面上点击RBS2000后按鼠标右键，再点击Monitor,可查看RBS2000的故障信息，包括故障代码和故障描述及可能的替换单元，BSC能看到故障代码。

（DXU上的BS fault 灯亮，基站一定有故障，如果TRU正常，一般是2A类故障）> > 二、查传输状态> > 1、在SYSTEM界面上点击PCM后按右键，2、点击display PCM Status，即可查看传输各参数指标是否正常，注意,只使用一对PCM线的机柜，只看DP0的各指标就可以了，如有两对PCM线进入, 则要查看DP0和DP1.> > 3、注意除了PCM状态正常，并且还要在MO界面上查看DP0的状态为enable时，传输才算正常,RBS才能正常工作.> > 4、另外查看传输状态和质量,也可打电话到BSC查看滑码和误码等。

> > 三、查设备的工作状态> > 1、READ IDB，2、可在Cabinet 0/1界面上查看各单元的状态及其相关信息。

> > 四、查MO状态> > 1、在MO界面上可查看MO:CF、TF、IS、CON、DP0、DP1、TRXC、TX、RX、TS的状态（IS、CON的disable是正常状态）> > 3、点击选择的MO后按右键，再点击Monitor可监测各MO的状态。

Optimization Manual RBS 1 (39)Uppgjord (även faktaansvarig om annan) - Prepared (also subject responsible if other) Nr - No. 刘崢Dokansv/Godk - Doc respons/Approved Kontr - Checked Datum - Date Rev File PA1E:\Optimizaton Manual\RBS workshop plus.docE N /F A D 109 240 R 1B 目 录 一. 基础知识 1. 基站的总体结构及各部件功能 a. 基站的总体结构 b. 基站各部件的工作原理和功能 b.1 DXU 的工作原理 b.2 TRU 的内部结构方框图 b.3 DXU 和TRU 的面板指示灯的含义 b.4 CDU 的内部结构和功能 b.5 ECU 和能源系统 b.6 Local bus b.7 Timing bus b.8 CDU bus 2. 天馈线系统 a. 天线的结构和原理 b. 天馈线安装规范摘要 c. 天馈线性能的监测 二. 利用OMT 监测基站的运行 1. 监测基站的告警 2. 监测天线的驻波比 3. 监测传输线路的告警 4. 监测基站的同步状况 5. 监测TRU 和CDU 的射频输出 6. 查看DXU 和TRU 的LOG 文件 三. 如何发现存在的问题 1. 使用ALLIP 和RXMFP 查找网络中现存的告警 2. 使用RXELP 查找历史告警记录 3. 对DXU 和TRU 的内部LOG 进行分析 4. 通过对BSC 的统计数据分析来查找问题 5. 结合路测文件查找问题 四. 常见的影响系统性能的告警 1. 影响可用率的告警 2. 影响上行信号质量的告警 3. 影响下行信号质量的告警 4. 其它潜在的影响系统运行的问题Optimization Manual RBS 2 (39)Uppgjord (även faktaansvarig om annan) - Prepared (also subject responsible if other) Nr - No. 刘崢Dokansv/Godk - Doc respons/Approved Kontr - Checked Datum - Date Rev File PA1E:\Optimizaton Manual\RBS workshop plus.docE N /F A D 109 240 R 1B 一. 基础知识 1. 基站的总体结构及各部件功能 a. 基站的总体结构 从硬件角度来看,基站的总体结构如下: 从A-bis 接口传过来的语音及信令信号通过DXU内部的交换模块被重新 编排到Local Bus 上,并且通过TEI 找到相应的TRU. TRU 内部的信号处 理单元对信号进行处理生成基带的BURSTS,这些BURSTS 在X-BUS 中传送, 寻址到相应的发射机进行调制, 形成射频的BURSTS, 然后经 CDU 和天线发射出去. 对上行信号而言,信号处理的流程正好和下行信号相反. 基站的工作环境由以ECU 为核心的能源控制系统所监测和调节. 能源控 制系统包括ECU,PSU,风扇,各种传感器等部件.Optimization Manual RBS 3 (39)Uppgjord (även faktaansvarig om annan) - Prepared (also subject responsible if other) Nr - No. 刘崢Dokansv/Godk - Doc respons/Approved Kontr - Checked Datum - Date Rev File PA1E:\Optimizaton Manual\RBS workshop plus.docE N /F A D 109 240 R 1B 从MO 的角度来看基站: 我们可以看到DXU 中包含了CF,IS,TF,DP,CON 等MO 的功能. 而TRU 中则包含了TRXC,TX,RX,TS 的功能. CDU 为非智能设备, 它和DXU 是通过TRU 进行联系的 因此从信号处理的角度来看, 我们可以将一个基站看成由二个部分组成. 基带信号处理部分和射频信号处理部分.这一点在TRU 中尤其明显. 基带信号处理包括了CF,IS,TF,CON,DP 和TRXC. 射频部分则包括了TX,RX,CDU 和天线.主要完成调制/解调,信号发射和 接收的功能. b. 基站各部件的功能 b.1 DXU 的主要功能 1. 提供各种接口: A-bis, External alarm, OMT, Local bus 2. 内部包含时钟同步(TF), 交换(IS), 传输监测(DP), 信令压缩(CON)等 功能模块. 3. 保存基站配置文件(IDB). 4. 保存基站运行所需要的软件.Optimization Manual RBS 4 (39)Uppgjord (även faktaansvarig om annan) - Prepared (also subject responsible if other) Nr - No. 刘崢Dokansv/Godk - Doc respons/Approved Kontr - Checked Datum - Date Rev File PA1E:\Optimizaton Manual\RBS workshop plus.docE N /F A D 109 240 R 1B b.2 TRU 内部结构图 TRU 的功能: 1. 信号处理单元(TRUD), 对应MO 为TRXC,主要完成信道编码,信号交 织,加密等功能,并且管理TX,RX,TS. 2. 高斯调制(TX),射频放大(PAU). 3. 对输出功率进行监测. 4. 对驻波比进行监测. 5. 对上行信号进行分极接收. 6. 对上行信号进行解调(RX). 7.支持基带跳频和综合跳频b.3 DXU 和TRU 前面板各指示灯状态的含义 先来看看DXU 各指示灯状态 Operational 灯亮: 正常工作 BS Fault 灯亮: 出现告警,但故障非DXU 本身硬件所至 Local mode 灯亮: DXU 处于本地模式 Fault 灯亮: DXU 本身不能正常工作 Operational + Fault 闪: DXU 中软件和BSC 软件进行同步(降版本) Operational 灯闪: 加载数据(RXESI CF),DXU 中软件升版本Optimization Manual RBS 5 (39)Uppgjord (även faktaansvarig om annan) - Prepared (also subject responsible if other) Nr - No. 刘崢Dokansv/Godk - Doc respons/Approved Kontr - Checked Datum - Date Rev File PA1E:\Optimizaton Manual\RBS workshop plus.docE N /F A D 109 240 R 1B 再来看看TRU 各指示灯的状态 Operational 灯亮: 正常工作 Local mode 灯亮: TRU 处于本地模式 Fault 灯亮: TRU 本身有告警 Operational + Fault 闪: TRU 中软件和DXU 中软件 进行同步 Operational 灯闪: 加载数据(RXESI TRXC 等) Local mode 灯闪: TRU 等待和BSC 建立联系 Operational+Local mode+TX not enabled 灯亮: TRU 等待和DXU 建立 联系 TX not enabled 灯亮: TX 闭了(RXBLI TX),但TRXC 数据未拆 Operational+TX not enabled 灯亮 : TX 闭了,但TS 工作 Operational+Local mode+TX not enabled 灯亮+Fault 灯闪:TRU 和DXU 失去联系 TX not enabled 亮+Local mode 灯闪: TRXC 被RXESE b.4 CDU 的主要功能 CDU 由COMBINER, RF FILTER, RXDA, DUPLEXER 等内部模块组合而成,主要 完成以下功能:将两个或多个下行频率合成使之通过一个天线发射对上行及下行频率进行滤波以降低干扰 对上行信号放大 双工器,实现一根天线收发共用 常见的CDU 类型有CDU A, CDU C, CDU C+, CDU D 下面我们分别来看看这几种CDU 的原理和特点 CDU A CDU A 内部没有COMBINER,因此每一个TX 需要使用一根天线 输出功率高,44.5dbm 容量小,每CELL 最多可有2个TRU 频率间隔为400KHZ 适用于郊区站Optimization Manual RBS 6 (39)Uppgjord (även faktaansvarig om annan) - Prepared (also subject responsible if other) Nr - No. 刘崢Dokansv/Godk - Doc respons/Approved Kontr - Checked Datum - Date Rev File PA1E:\Optimizaton Manual\RBS workshop plus.docE N /F A D 109 240 R 1B CDU C 使用HYBRID COMBINER 输出功率为41.0dbm 每个CELL 最多可容纳6个TRU 频率间隔为400KHZ CDU C+ 和CDU C 相比多了一路接收通道, 因此使用更加灵活. 使用HYBRID COMBINER输出功率为41.0dbm 每个CELL 最多可容纳6个TRU 频率间隔为400KHZ CDU D 输出功率为41.0dbm 频率间隔:900M 为600KHZ,1800M 为1MHZ 容量大,可做到12TRU/CELL 使用FILTER COMBINER 只支持基带跳频 654321Optimization Manual RBS 7 (39)Uppgjord (även faktaansvarig om annan) - Prepared (also subject responsible if other) Nr - No. 刘崢Dokansv/Godk - Doc respons/Approved Kontr - Checked Datum - Date Rev File PA1E:\Optimizaton Manual\RBS workshop plus.docE N /F A D 109 240 R 1B 几种CDU 比较简表b.5 ECU 和能源控制系统 从传感器传过来的温度和湿度信号经采样和量化后和固化在ECU 内的 设定值比较,当环境温度高于一定值时,ECU 控制FCU 提高风扇运转速度 以增强散热.对于配有空调和加热器的室外站,当环境温度达到一定程度时 ECU 会启动空调或加热器,以确保基站工作在适当的温度范围.如果温度 确实超过了基站所允许的温度,ECU 将切断对基站的供电,以保护设备. ECU 通过光纤回路对PSU,BFU 进行控制.Optimization Manual RBS 8 (39)Uppgjord (även faktaansvarig om annan) - Prepared (also subject responsible if other) Nr - No. 刘崢 Dokansv/Godk - Doc respons/Approved Kontr - Checked Datum - Date Rev File PA1 E:\Optimizaton Manual\RBS workshop plus.docE N /F A D 109 240 R 1B ECU 内部结构如图ECU 内部有个Cold start 电路,当环境温度不在基站所允许的范围之内时它将不会给机柜供电的. 当然如果ECU 坏了,或者是没接在机柜内,基站也是开不起来的. 基站工作的温度范围 PSU 的输出特性 Controlled by ECUOptimization Manual RBS 9 (39)Uppgjord (även faktaansvarig om annan) - Prepared (also subject responsible if other) Nr - No. 刘崢 Dokansv/Godk - Doc respons/Approved Kontr - Checked Datum - Date Rev File PA1 E:\Optimizaton Manual\RBS workshop plus.doc E N /F A D 109 240 R 1B 从中我们可以看出基站正常工作的电压范围为: 26.2v~28.5v, 超出这个范围ECU 都将会产生告警,直至保护性断电. FCU 的内部结构图 FCU 位于电源分配单元(IDM)中,它的作用是控制风扇的转速,FCU 本身受控于ECU. b.6 Local bus Local bus 用于在DXU 和TRU 及DXU 和ECU 之间传递语音,信令和数据. Local bus 为一串型总线,带宽为2.048MHz,分为32个时隙,每个时隙占64K 带宽. 从A-bis 接口过来的语音和信令信息经过IS 后重新编排如下: 每个基站内含有两套LOCAL BUS 系统,LOCAL BUS0和LOCAL BUS1. LOCAL BUS0用于连接本机柜的TRU 和ECU. LOCAL BUS1用于连接扩展柜的TRU 和 ECU. 每个LOCAL BUS 上最多可带6个TRU. 如果不用扩展柜,则LOCAL BUS1应该用120欧母的终端接头接地. b.7 Timing BusPA1B DXU中的TF模块从PCM的TS0中提取同步信息,将其转换成空中接口所需要的同步信号,通过Timing bus传给TRU.b.8 CDU BusCDU Bus只存在于TRU和CDU之间,是TRU向CDU传递参数配置,以及CDU向TRU 传送告警及状态信息的通道.PA1B 2. 天馈系统天馈系统对无线系统起着至关重要的作用,天馈线的藕合性能越好,无线信号也就越能有效的发射出去.a. 我们先看看天线的结构和原理.这是个全向天线的内部示意图. 可以看见天线是由一连串的振子组成.振子数量每增加一倍,天线的增益增加3个dB.这里要注意一点,天线本身是个无源器件,并不具备放大作用,我们所谓的天线的增益实际上只是天线将无线信号的能量更集中在某一区域罢了.衡量天馈系统的一个重要指标是驻波比(VSWR).另一相关指标是回波损耗(Return Loss)RL=Pf/Pr (dB)PA1B Pr越小,回波损耗也就越大, 这表明天馈线对射频信号的反射也就越小,因此转换效率(TP)也就越高. 它们之间相应关系如下表所示:可见驻波比越低,天馈系统的藕合性能也就越好.b 天线的安装规范摘要在天馈线安装时我们要考虑的因素有:天线的隔离度天线的分极接收障碍物天线的方位角和倾角下面我们先来看看天线的隔离度.按规范要求发射天线和接收天线以及发射天线和发射天线之间至少应该有30dB的隔离度. 为了达到这个要求两根天线之间必须有一定的间距.对于全向天线:PA1 对于定向天线:可见为了达到相同的隔离度,定向天线之间的距离要比全向天线之间的距离小.不同小区间两根天线之间的最小距离也有要求.还有一点须注意:对于定向天线而言,由于有旁瓣的影响,故同一小区的两根天线前后之间的夹角应小于30ْ,如图:BPA1天线的分极接收常见的分极接收方式有空间分极接收和偏正分极接收两种方式. 空间分极接收是通过保持两根天线间隔一定距离来实现的. 偏正分极接收是利用两组互为垂直的天线振子来实现的, 一般这两组振子为-45ْ和+45ْ倾角.下面我们来看看空间极化的一些要求.天线的挂高和间距的要求:使用空间极化方式有一点需要注意: 它存在一个最大和最小分极接收的方向.如图所示.因此我们应该使最大极化方向冲着话务量最大的方向.如果让话务量最大的地方冲着最小分极接收效果的方向.甚至可能产生分极接收丢失的告警.BPA1B 案例分析:嘴东港TSG823A故障现象:该站为一全向站,出现有分极丢失的告警.处理过程: 经检查发现总是有一根天线的接收信号比另一根要强.而且排除了基站本身出问题的可能性.于是检查天线的安装方式.发现该站话务基本上集中在最小分极接收效果的地方,而且两根天线之间有一个大的铁支架遮挡. 如图所示:Ant A的接收信号总比Ant B的接收信号要强. 可见这个问题是由于天线的不正确安装所造成的.天线安装时附近的障碍物天线附近不能有障碍物,否则将对小区覆盖有影响,另外障碍物对无线电波的反射作用会使得本小区信号传到本不应该传到的地方,从而造成频率规划的混乱.下图是对安装在平台上的天线的挂高和平台的长度的要求:PA1天线的倾角我们需注意的一点是有些天线已经内置一定的倾角,在使用这些天线时一定要特别注意,否则将造成倾角过大影响小区覆盖.BPA1B c. 对天馈线系统的监测在目前的条件下我们只能通过驻波比的监测来反映天馈系统的优劣.有两种方法可实现对驻波比的监测,一是使用专业仪表如(Site Master). 其中DTF(Distance To Fault)功能能够帮助我们确定故障点.另一种方法是使用OMT,但注意使用OMT监测驻波比时只能对TX天线进行监测.具体方法如下所示:1. 在OMT的HARDWARE页面中选中要监测的Ant.2. 单击右键,然后选择monitor3. 这时候就会弹出一个窗口, 显示该天馈系统的驻波比值.需注意用OMT测量的结果和直接用仪表测量结果有一定的差别.如下表:PA1B 当OMT监测到的驻波比值超过一定的范围,基站将给出驻波比高的告警.缺省值为1.8 (对应一级告警) 和2.2 (对应二级告警), 当驻波比超过2.2时, 基站将自动关闭发射机, 以免发射机受损. 我们可以将产生一级告警的值改小一点,如1.5(对应仪表所测值大约为1.25左右),这样更容易产生驻波比高的告警,也更容易暴露出问题所在.二. 利用OMT监测基站的运行OMT是专门用于对爱立信基站进行配置和监测的软件. 我们可以通过它对基站的运行进行实时的监测. 同时我们对DXU和TRU及ECU中的LOG文件进行分析有助于我们发现问题所在.1. 监测基站的告警当基站的DXU上BS FAULT灯亮时,表明基站有告警存在.此时我们可以用OMT察看产生了什么告警.具体步骤如下.选择SYSTEM页面,然后用鼠标右键单击RBS 2000图标,此时将弹出一个菜单,在菜单中选择MONITOR.在OMT的右半部分将显示出一个窗口,基站所有的告警都将在上面显示出来.例如下图是一个基站的告警显示.PA1B 我们可以看到该站的告警为:从而我们知道该站有RX CABLE断了的告警,可能是CDU HLOUT和CDU HLIN之间的电缆线断引起的.同时第九块载频上有驻波比监控丢失的告警,可能是CDU到TRU之间传送PREFL信号的通道出了问题造成的.PA1B 之后我们可以通过DISPLAY FAULTY RU来确定是哪个RU出了问题.方法如图:PA1B 另外,我们通过HARDWARE页面下的FAULTS选项可将有问题的部位用红色标记出来.如图: 我们于是知道断了的HLIN和HLOUT之间的CABLE是位于最后两个CDU之间的.这有助于我们更快速地确定故障点.2. 利用OMT监测天馈线的驻波比.这在前面的天馈线部分就已经谈过了,在这里不再重复.3. 利用OMT监测传输线路的告警.在DXU内部有个叫DP的功能模块,它能实现对DIP的监测.具体方法如下:在SYSTEM页面中用右键单击PCM图标,将弹出一个菜单,然后选择DISPLAY STATES.这时将显示一个窗口,将传输的各告警指标显示出来,相对应的项将显示为FAULTY.PA1BDP可监测的告警有:LOF,LOS,AIS,RAI,SES,CSES,UAST等.3. 用OMT监测基站的同步情况.基站和BSC之间的同步是由TF来完成的.我们通过对TF进行监测可以知道当前基站的同步状态.操作方法如下:在MO页面中点鼠标右键,单击TF的图标,在弹出的菜单中选择MONITOR,此时将出现一个窗口提示要监测的项目.如果我们选择TU INTERNAL STATES则可显示基站的同步状态.PA1 INTERNAL STATE=2表明基站处于HOLD OVER的状态. 正常的状态为SYNCHRONIZED,此时INTERNAL STATE=1;同样的方法,如果我们选择Phase Difference Error, PCM-A,则显示基站的内部时钟和PCM A时钟源之间的相位差.正常情况下PCM refA FI_error这个值应在0附近变化.如果该值太大,表明传输的抖动太大,使基站无法同步.4. 利用OMT监测TRU和CDU的发射功率基站自身在时时刻刻不停的监测TRU和CDU的发射功率,一旦发现出现输出功率和设定值偏差超过一定的程度,将产生告警.在TRU的输出口(也即CDU的输入端口):如果检测到的功率值和规定值相差2dB,则会产生TRXC I2A12 的告警.如果检测到的功率值和规定值相差4dB,则会产生TX I1B13 的告警.在CDU的输出口:如果检测到的功率值和规定值相差7dB,则会产生CF I2A9 的告警.如果检测到的功率值和规定值相差10dB,则会产生TX I1B2 的告警.操作方法:在HARDWARE页面中用鼠标右键单击TRU或CDU的图标,在弹出的菜单中选择MONITOR,之后将出现一个窗口,提示要选择的项目.BPA1B选择要监测的项目,然后按STAR MONITOR 键.这时将显示所监测的输出功率或反射功率值.如图:5. 读取DXU/TRU/ECU 的LOG 文件在DXU,TRU 和ECU 内部有一个64KB 左右的存储器,它是个先进先出的堆栈.专门用来记录基站本身所发生的事件和告警. 我们可以通过OMT 对这个LOG 文件进行读取. 操作方法:PA1B在CABINET或HARDWARE页面中,用鼠标右键单击DXU或TRU或ECU的图标.此时将弹出一个菜单, 选择SAVE LOG, 之后会提示输入一个文件名, 再提示输入描述信息(可写也可不写), 之后在按确定键, 便可将LOG文件保存到硬盘中了.PA1B 三. 如何发现问题随着基站数目的增加,问题会越来越多.要想处理这些问题,首先我们得把这些问题找出来. 本节将总结一些经常用到的发现基站问题的方法.1. 查看网络中现存的告警.最常用的方法是使用RXMFP和ALLIP查看网络中目前存在的告警.有关RXMFP和ALLIP 的命令格式请参考ALEX.最终我们可以得到一个告警代码和RU提示,这和我们前面用OMT在基站上监测的告警是一致的.这种方法对发现网络中大部分告警都是有效的.但对那些出现后又能自行消除的告警就不一定合适.因为有可能看不到这些告警. 此时我们需要用另一种方法.2. 查看网络中的历史告警记录.使用RXELP命令可以列出曾经出现过的告警的记录. 有关RXELP的命令格式请参考ALEX. RXELP的输出如下图.不是很直观,告警代码需要进行一些转换.转换方法如图所示:RXELP的输出如图所示:从上表我们可以看到这样一些信息.PA1B TRX-12-10在02-11-12,15:36:38时曾经自启动过.在15:36:40时恢复,但是有2A15的告警.定期对BSC的ERROR LOG分析有助于发现那些不定期出现而且又往往能自行消除的告警.案例分析:基站名称：大学城(LFG039)配置：CDU D故障现象: C区经常有瞬断的现象. 忙时可用率总是很难达到100%,而且掉话高.处理过程：对该小区所对应的TG的ERROR LOG进行分析, 发现该小区的第5,6两块载频经常出现有TRXC 1A22的告警,而且第8,9两块载频常常不定期自启动. ERROR LOG可记录相应的TRXC的状态由STA-->RES-->STA变化,所以我们知道该TRU自启动了.TRXC 1A22的告警的含义是射频功率放大器(PAU)的供电电路出了问题, 一旦出现该告警,肯定会产生掉话.到站上处理进一步分析DXU和TRU的LOG文件,发现有如下记录.[90-01-01 00:00:00.036] NONAME debug_main.c:2505 TRACEH:RESETTIME: 02-10-29 10:30:04.552[90-01-01 00:00:00.036] NONAME debug_main.c:2520 TRACEH:TRLR045R(PLS-TRU/R8 CXC1121202_1.R8_8), START CAUSE: 4 (RAM_FAULT), APPL. TYPE: 1可见第8,9块TRU的自启动是由于内部的存储电路出错(RAM_FAULT)引起来的.更换这几块TRU后掉话有所降低.上面这个例子如果我们不对ERROR LOG进行分析, 我们就不会知道应从哪方面下手来处理这类问题. 因为我们用RXMFP看不到有任何告警.3. 对DXU和TRU/ECU内部的LOG使用和分析基站中每个DXU或TRU/ECU都有一个LOG文件,用来记录该UNIT上所发生的事件和告警. 通过对基站的这些LOG文件的分析,我们可以更清楚的知道当时基站发生了什么事情.例如基站产生了分极接收丢失的告警,我们从BSC的告警记录中只能知道CF产生了一个2A33的告警,再具体一点是哪个因素引起来的就不知道了. 此时就需要对LOG文件进行进一步的分析.案例分析由TRU故障引起的分集接收丢失基站名称：五职中配置：4/4/4 （CDU C+）告警类型：分集接收丢失处理过程：PA1B1. 在基站上连接OMT，提示A 小区的ANT 1有问题。

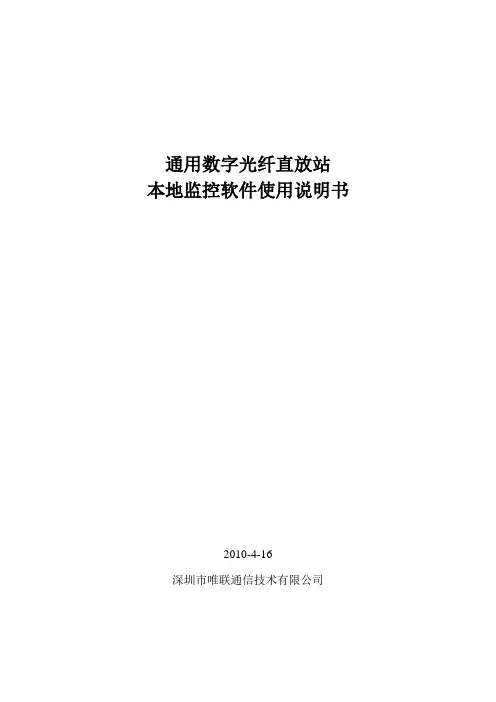

通用数字光纤直放站本地监控软件使用说明书2010-4-16深圳市唯联通信技术有限公司目录1 系统配置 (3)1.1 PC端的配置 (3)1.2 OMT软件配置 (4)2.1 设备监控页面 (8)2.2 实时采样页面 (9)2.3 告警使能页面 (10)2.4 告警状态页面 (11)2.5 网管参数页面 (12)2.6 机型配置页面 (13)2.7 拓扑查询页面 (14)2.8 其他设置页面 (15)1 系统配置1.1 PC端的配置运行本软件之前需要配置PC机的网络参数，鼠标右键点击桌面网上邻居，弹出下图：鼠标右键点击《本地连接图标》弹出如下窗口：选择《INTERNET协议》项后点击《属性》按钮。

界面如下：按照上图中的配置进行配置。

至此完成了PC端网络参数的配置。

1.2 OMT软件配置安装软件后，启动OMT软件，显示下图监控软件主界面。

点击工具系统选项，点击通讯设置卡，如下图：按照上图配置，至此完成了OMT软件的配置。

2 OMT软件的使用点击《系统》菜单下的打开设备选项，如下图：如果OMT和设备能够正常通信，则显示如下界面，该界面和上述界面不同之处是界面最下端有查询成功显示，并且当访问的是近端机，则可以显示《拓扑查询》一项。

上述界面就是本地监控软件的主界面，具体包括如下界面：2.1 设备监控页面设备监控页面主要配置设备的通道工作参数，其中注意，近端机的的工作信道号参数配置完成后，无需配置远端机的工作信道号参数，当近远端通信正常时，远端机会自动设置信道参数和近端机同步。

2.2 实时采样页面该页面显示设备的射频通道和整机的相关的参数。

2.3 告警使能页面设置设备的告警参数的开关。

2.4 告警状态页面查看当前设备的告警状态。

2.5 网管参数页面网管参数页面如下，可根据具体情况进行配置。

2.6 机型配置页面此页面禁止操作，可能会引起设备工作异常。

2.7 拓扑查询页面拓扑查询页面如下：当OMT连接近端机该页面会出现，点击《查询拓扑图》出现当前的拓扑结构。

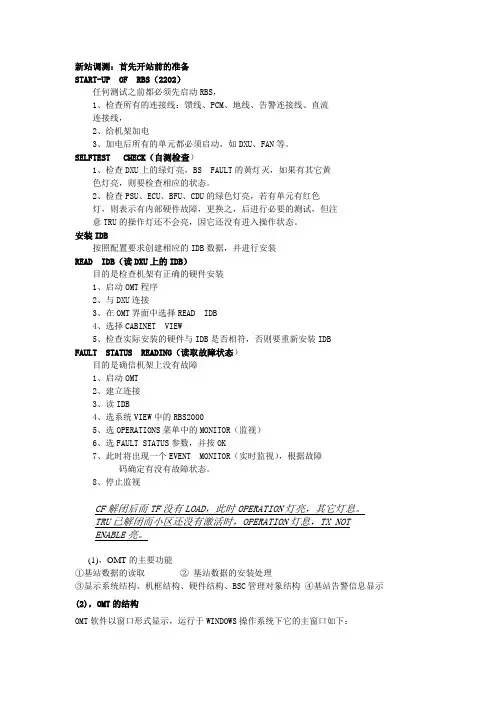

新站调测：首先开站前的准备START-UP OF RBS（2202）任何测试之前都必须先启动RBS，1、检查所有的连接线：馈线、PCM、地线、告警连接线、直流连接线，2、给机架加电3、加电后所有的单元都必须启动，如DXU、FAN等。

SELFTEST CHECK（自测检查）1、检查DXU上的绿灯亮，BS FAULT的黄灯灭，如果有其它黄色灯亮，则要检查相应的状态。

2、检查PSU、ECU、BFU、CDU的绿色灯亮，若有单元有红色灯，则表示有内部硬件故障，更换之，后进行必要的测试，但注意TRU的操作灯还不会亮，因它还没有进入操作状态。

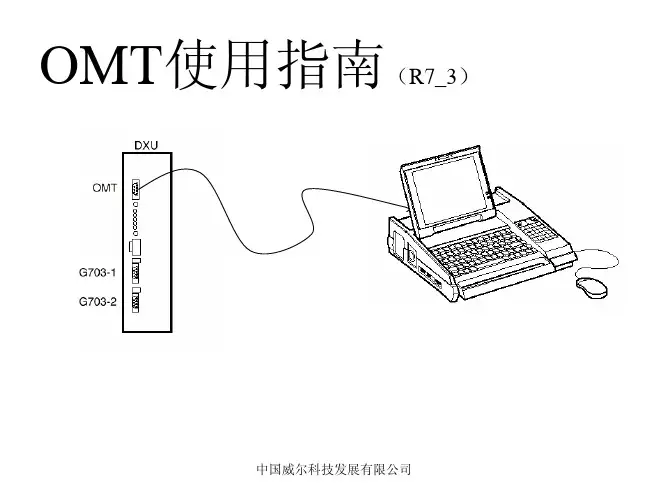

安装IDB按照配置要求创建相应的IDB数据，并进行安装READ IDB（读DXU上的IDB）目的是检查机架有正确的硬件安装1、启动OMT程序2、与DXU连接3、在OMT界面中选择READ IDB4、选择CABINET VIEW5、检查实际安装的硬件与IDB是否相符，否则要重新安装IDBFAULT STATUS READING（读取故障状态）目的是确信机架上没有故障1、启动OMT2、建立连接3、读IDB4、选系统VIEW中的RBS20005、选OPERATIONS菜单中的MONITOR（监视）6、选FAULT STATUS参数，并按OK7、此时将出现一个EVENT MONITOR（实时监视），根据故障码确定有没有故障状态。

8、停止监视CF解闭后而TF没有LOAD，此时OPERATION灯亮，其它灯息。

TRU已解闭而小区还没有激活时，OPERATION灯息，TX NOTENABLE亮。

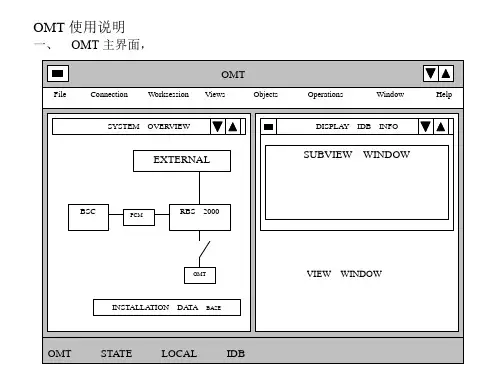

(1)，OMT的主要功能①基站数据的读取②基站数据的安装处理③显示系统结构、机框结构、硬件结构、BSC管理对象结构④基站告警信息显示(2)，OMT的结构OMT软件以窗口形式显示，运行于WINDOWS操作系统下它的主窗口如下：其中主菜单包括：File（文件）、 Connect（连接）、 Worksession（操作说明） Views （示图）、 Object（对象）、Operations（操作) 、Windows（窗口）、Help（帮助）。

OMT软件和使用介绍一、OMT软件介绍OMT：（Operation and Maintenance Terminal）操作维护终端的缩写。

它通常包含安装数据处理、操作和维护以及测试等功能，可以用来安装基站的数据、测试、基站接入操作和维护以及RBS 2000系统故障的判定。

我们这里介绍的是爱立信Rel 8A版本的OMT软件，它有创建IDB（安装数据库）和Field 配置的功能，在RBS2202设备日常中维护中经常使用。

二、OMT （Rel 8A）的使用1、OMT的主窗口图1 OMT的用户界面2、菜单介绍①File（文件菜单），在该下拉菜单中包括以下几项：Read IDB 读取RBS的DXU中的IDB数据，需与RBS建立连接才能操作。

Install IDB 向RBS的DXU中装载IDB数据，需与RBS建立连接才能操作。

Open IDB 打开保存的IDB数据文件，存入OMT中，不必与RBS建立连接Save IDB 保存OMT软件当前的IDB数据Create IDB 创建IDB数据，常用于更换硬件或更改配置时，不必与RBS建立连接Field Configuration：Siee Specific Data：Preferences：Exit：退出OMT②Connection（连接菜单），在该下拉菜单中包括两项Connect：建立OMT与RBS的连接，以便进行数据安装，检查告警等操作。

Disconnect：断开OMT与RBS的连接，用于结束操作③View（视图菜单）在未连接状态下有System（系统视图）和Tool Bar（工具栏视图）两项图2 系统视图和工具栏视图在有IDB数据载入后，增加了Cabinet（机柜视图）和Hardware（硬件视图）图3 机柜视图图4 硬件视图在连接并载入IDB数据后，又增加了管理对象（MO）视图图5 管理对象视图④Object（对象菜单）对应不同视图（System, Cabinet, hardware ,MO）中的不同设备对象，比如，在System 视图中的PCM，RBS2000对象；在Cabinet视图中的DXU、TRU、DXU对象；在hardware视图中的ANT、CDU对象等。

通信OMT操作指南汇总OMT操作指南⽬录1.⼊门指南 (1)1.1启动OMT ...................................................................................... 1.1.2退出命令 ....................................................... 1..1.3什么是OMT (1)1.4先验知识 (1)2.学习OMT (1)2.1OMT 主窗⼝介绍 (2)2.2主菜单介绍 ...................................................... 4.2.3对象 .......................................................... .6..2.4操作 (6)2.5OMT 状态 (7)2.6视图 .......................................................... .8..3.使⽤OMT (11)3.1OMT基本操作 (11)3.2相关操作 ....................................................... 1.83.4定义操作 (36)3.5现场配置操作 (49)4.附件⼀系统软件和硬件要求 (52)5.附件⼆电缆规格 (53)6.附件三缩略语 (54)1.⼊门指南1.1启动OMT依照以下步骤启动从Start|Program菜单选择OMT程序组。

选择要启动的OMT版本。

1.2退出命令应⽤Exit命令关闭OMT应⽤。

结束程序之前，建议关闭所有⽂件打开的窗⼝并从RBS断开OMT连接。

按照以下操作退出：选择RBS 2000|Exit。

1.3什么是OMTOMT，就是运⾏和维护终端，是⽤于RBS 2000基站运⾏和维护的强有效⼯具。

欢迎您——使用欧迈特公司产品：OMT-605型便携式综合校验仪使用手册OMT-605 型便携式综合校验仪是一种集数显式电压、电流、频率标准信号源、 Pt100 铂电阻和 Cu50 铜电阻温度模拟标准信号源、数字式电压、电流、频率测量功能于一体地高精度、高分辨率、多用途地自动化仪表校准仪器 .b5E2RGbCAP它具有信号输出和测试功能,可校验以下各类仪表：以模拟量输入输出地传感器、变送器、调节器、记录仪、智能流量积算仪、电／气执行器等常规地工业自动化仪表 .还可以用于校验和整定计算机一系列接口板卡,如电阻板、A/D 板、 D/A 板等.可广泛应用于石油、化工、冶炼、造纸、发电、仪表行业及科研部门等领域 .p1EanqFDPw其技术性能符合电 II 型、电 III 型自动化仪表校验标准,工作环境符合GB6587.1-86《电子测量仪器环境实验总纲》中两组仪器地有关规定.DXDiTa9E3d它与国内外同类仪表相比具有以下四大特色：功能较全 ,它几乎包括了自动化仪表所有地电信号；精度高、体积小、重量轻 , 尤其可直接应用于现场 ,对各种工业过程控制地自动化仪表实施现场调校、检修 .RTCrpUDGiT可同时输出三路有源或无源毫安信号 ,极大地方便了需多路输入信号仪表 <如智能流量积算仪、弯管流量计等）地校验和检修.5PCzVD7HxA有宽量程地交流工作电压范围 <180～240V.AC）,能适应工业现场恶劣地工作环境 .有自备电池 ,在无交流电源地现场能使用 3 个小时以上 .一．功能输出功能：1.有可作为两线制变送器使用地0～ 25.00V.DC 连续可调工作电源,有一路0～ 199.99mV.DC 直流电压信号,可作为各种热电偶地模拟输出信号.jLBHrnAILg2.具有 Cu50、Pt100 热电阻模拟器,可输出 Pt100 铂电阻 0℃、 50℃、100℃、 150℃、 200℃、 250℃、 300℃、 350℃、 400℃、 500℃和 Cu50 铜电阻－50℃、－ 25℃、 0℃、 25℃、 50℃、 75℃、 100℃、 125℃、 150℃、 200℃地模拟电阻信号 ,可作温度变送器输入信号使用 .xHAQX74J0X3.有三路电流输出： 0～ 19.999mA 直流信号,可作为 II 、 III 型仪表地输入或输出信号用 ,在现场校验时可模拟II、III型变送器 .LDAYtRyKfE4.有一路 5Hz ～1.9999KHz 频率信号输出,可作为涡街流量计、涡轮流量计二次仪表输入信号 .测量功能：1.可测量 0～ 40V.DC 地电压信号；2.可测量 0～ 199.99mV.DC 地电压信号；3.可测量 0～ 19.999mA.DC 地电流信号；4.可测量 5～ 1.9999KHz 地 TTL 电平频率信号和涡街流量计、涡轮流量计地频率信号 .显示功能：仪表有四位半 LED 显示器,通过选择可直接读出输出值和测量值.有四只单位显示灯 ,分别显示mA、mV、V、KHz .Zzz6ZB2Ltk二 . 主要技术指标 <23℃ 5℃）1.直流电压输出量程范围输出精度分辨率0～ 25.00V0.1%<F.S）10mV0～ 199.99mV0.05%<F.S）10uV2.直流电流输出量程范围输出精度分辨率0～ 19.999mA0.05%<F.S）1uA负载能力： 0～ 1k3.输出频率量程范围输出精度分辨率5Hz ～1.9999kHz0.05%<F.S）0.2Hz4.热电阻模拟输出热电阻类型量程范围输出精度Pt1000～150℃0.05%Cu500～500℃0.05%5.直流电压测量量程范围测量精度分辨率0～ 40V0.1%<F.S）0.01V 0～199.99mV0.05%<F.S ）10uV6.直流电流测量量程范围测量精度分辨率0～ 19.999mA0.05%<F.S）1uA 7.频率测量量程范围测量精度分辨率5～1.9999kHz0.05%<F.S）0.1Hz8.电源：交流电 180～240V.AC<50Hz ）；9.使用环境：温度范围：－10～ +50℃；相对湿度： +40℃ 80%RH ；10.功耗：8W<MAX ）；11.校准周期：一年；12.外型尺寸： 300×140×340 mm<宽×高×深）；13.重量：约 4.5Kg.三 . 使用说明使用前 ,请先熟悉仪器前后面板上地开关、旋钮、接线柱、插孔等功能.因本仪表功能多、且在使用过程中可能同时使用本仪表地多种功能 ,请您仔细阅读本说明书 ,以免给您地工作带来不必要地麻烦 .dvzfvkwMI1353433 23192120222432313029282726251 2 3 4 5 6 7 8 9 10 1112131415161718rqyn14ZNXI图一前面板示意图1 —充电和直流电源开关 (BATTERY>16、 18— III 路有源电流输出口2—频率测量显示键 (Ftest><mAIIIout ）3—频率输出显示键 (Fout>19、 20— I 路有源电流输出口<mAIout ）4—电压测量显示键 (Vtest>21、 22—毫伏电压输出口 <mVout ）5—电压输出显示键 (Vout>23— III路有源电流粗调旋钮6—毫伏测量显示键 (mVtest>24— III路有源电流细调旋钮7—毫安测量显示键 (mAtest>25— II路有源电流细调旋钮8— I 路毫安输出显示键 (mAI>26— II路有源电流粗调旋钮9— II 路毫安输出显示键 (mAII> EmxvxOtOco27— I 路有源电流细调旋钮10— III路毫安、毫伏输出显示键28— I 路有源电流粗调旋钮(mAIII>SixE2yXPq529— Vout 电压输出细调旋钮11— III路毫安、毫伏输出切换键30— Vout 电压输出粗调旋钮(mAIII/mV> 6ewMyirQFL31—频率输出 (Fout> 细调旋钮12— I 路有源 /无源毫安输出切换键32—频率输出 (Fout> 粗调旋钮(IEXT/INT>33— Pt100 、Cu50 输出旋钮13— II路有源毫安输出切换键(IIEXT/INT>34—输出量单位指示灯14— III路有源毫安输出切换键(IIIEXT/INT>35— 4 1/2 LED 显示器15、 17 — II 路有源电流输出口<mAIIout ）说明：☆三路有源电流输出和毫伏输出是通过前面板插孔输出,每一路输出信号是对应地两个插座 ,红色插座为信号“ ＋” ,黑色插座为信号“ － ”；其 中三路电流输出时 ,信号线需短路或接上负载 . ．．．．．．．．．．kavU42VRUs．．．．．．．．．．．．．．．．．．．． ．☆显示选择 .仪表能显示地值共有十个：四个测量值 ,六个输出值 <其中三 路有源电流输出、一路毫伏输出、一路频率输出和一路“ 0～ 25.0V ”电压输出） .仪表共有九个显示选择键 <2～10号）：通过按下对应键 可把测量值或仪表输出值切换到显示屏上 ,供使用者读取 ,但对仪表地输出信号没有影响 .y6v3ALoS89号）对应调节旋钮完成 <见图一） .☆输出信号大小调节,是通过 < ～3223闪烁 .☆ 仪表测量信号或输出信号超量程时,LEDM2ub6vSTnP21 20 19 18 170YujCfmUCw123456 78910 111213141516图二 后面板示意图1、2 — 空3、4 — 空5、 6— 毫安电流测量口14、9<10）—频率测量口7、 8— 毫伏电压测量口15—风扇口11、 9<10 ）—电压输出口 16—交流电压输入口 12、 9<10 ）—电压测量口 17—交流开关13、 9<10 ）—频率输出口18、 19— Pt100输出口20、 21— Cu50输出口仪表各功能使用说明：仪表地各种功能主要是针对工业自动化仪表而设计 ,它有区别于通用地万用表 ,可以说本仪表是工业自动化地万用表和信号源 .eUts8ZQVRd☆电源功能：仪表可工作在交流和直流供电两种方式,考虑到工业现场地环境 ,交流供电地工作电压设计为180～240V.AC.直流供电电源采用大容量地可充电镍氢电池组 , 按下前面板地 BATTERY键 , 直流供电 . 仪表不使用时应注意电池地维护 , 充足电后放置 . 充电过程是：首先仪表工作在将交流电状态 ,按下 BATTERY键即可对电池充电 . 充电时间为10小时左右 .sQsAEJkW5T☆频率测量功能：根据目前自动化仪表<涡轮、涡街流量计等）频率信号地特点 ,设计了频率测量 .测量时 ,从后面板地Ftest插孔接被测频率信号正端 ,插孔 GND 接频率地负端 ,按下前面板Ftest键,在LED显示窗口可观察到频率值 .GMsIasNXkA ☆频率输出功能：本仪表输出地频率为标准TTL 电平方波信号 ,仪表供电后 ,频率从后面板输出 ,Fout插孔输出频率地正端 ,GND输出频率地负端 ,按下前面板Fout键,在LED 显示窗口可观察到输出频率值,调节前面板上频率输出地粗调、细调旋钮 ,可调整输出地频率值 .TIrRGchYzg☆电压测量功能：本仪表地直流电压测量功能地设计为<0～40V.DC ）,可用它测量现场 III 型仪表地 24V.DC 电源电压、 1～ 5V.DC 、 0～ 10V.DC 电压信号.测量时,从后面板地Vtest插孔接被测电压正端,后面板插孔GND接电压地负端,按下前面板 Vtest 键,在LED 显示窗口可观察到电压值.7EqZcWLZNX☆直流电压输出功能 ,本仪表提供地直流电压输出功能,有以下二个方面：〖1〗直流电压源(0～25.5V.DC,40mA>：仪表供电后 ,直流电压源从后面板输出 ,Vout插孔输出电压地正端 ,GND插孔输出电压地负端 ,按下前面板Vout键,在LED显示窗口可观察到电压输出值 ,调节前面板电压输出地粗调、细调旋钮 ,可调整输出地电压值 .lzq7IGf02E〖2〗毫伏输出：毫伏输出从前面板插孔输出 <输出方式由前面板mAIII/mV 键来选择,不按下此键是 mA输出方式,按下此键是 mV输出方式）；按下 mAIII/mV 键、 IIIEXT/INT 键,此时,前面板mVout输出插孔有毫伏信号 ,调节前面板上第III路电流输出粗调、细调旋钮 ,可得到需要地毫伏值,按mAIII键 ,这时LED显示地是输出毫伏值 .zvpgeqJ1hk☆毫伏测量功能：测量时,后面板地mVtest +接被测毫伏信号地正端,后面板地 mVtest -接被测毫伏信号地负端,按下前面板地 mVtest键,在 LED 地窗口可观察到毫伏测量值 .NrpoJac3v1☆毫安输出功能：下面以第一路有源电流输出为例来说明仪表工作过程,从前面板有源电流输出插孔mAIout 用连接线接好负载,仪表供电,按下IEXT/INT 键(选择第一路电流输出 > ,按下mAI键 <第一路电流输出显示） ,调节第一路粗调、细调旋钮 ,得到你所需要地电流输出值 .1nowfTG4KI☆热电阻模拟功能：此功能相当于一个电阻箱 ,我们按照Pt100和Cu50地分度阻值选用精度为万分之二地精密电阻 ,用户仅需要将前面板地旋钮选择到相应地温度档位 ,在后面板地接线端子就可输出相应地电阻值 .fjnFLDa5Zo四应用举例本仪表是多功能地综合校验仪表 ,现场地仪表组合使用也是多种多样 ,所以 ,我们无法将现场地各种仪表地校验一一说明 ,下面仅以几个有代表性仪表地接线为例来说明本仪表地多功能组合使用情况.tfnNhnE6e51.温度变送器：对 III 型两线制热电阻温度变送器校验,如由本仪表提供 +24V 工作电压,先按下Vout 键,将输出电源电压调节到 +24V,再按图五接线,显示键选择电流测量mAtest 键,调节热电阻模拟器温度选择开关,就可进行校验 .HbmVN777sLV7l4jRB8HsPt100OMT-605 后面板mAtest +VoutmAtest -GND黑色夹黑色夹红色夹Pt100温度变送器图五III 型铂热电阻温度变送器校验接线图对 II 型热电阻温度变送器校验,按图六接线,显示键选择电流测量 mAtest 键,调节热电阻模拟器温度选择开关 ,就可进行校验 .83lcPA59W9mZkklkzaaP Pt100OMT-605 后面板mAtest +mAtest -图六 II 型热电阻温度变送器校验接线图对 III 型热电偶温度变送器地校验,如由本仪表提供 +24V 工作电压,先按下Vout 键,将输出电源电压调节到 +24V ,再按图七接线,按下 IIIEXT/INT 和mAIII/mV 键,使第三路输出为毫伏输出方式,这时我们在 LED 窗口需显示两个值 <毫伏输出值和毫安测量值） ,按下mAIII键,先观察毫伏输出值 ,调节 <III）第三路旋钮 ,得到我们需要地输出值 ,再按下mAtest键,观察热电偶变送器地电流输出值 .AVktR43bpwOMT-605 后面板mAtest +VoutmAtest -GND－+毫安输出热电偶信号输入热电偶温度变送器OMT-605 前面板mVout图七 III 型热电偶温度变送器校验接线图对 II 型热电偶温度变送器地校验,仅仅是电源接线不同 .2.涡街流量计地校验对 III 型涡街流量计地校验,如由本仪表提供 +24V 工作电压,先按下 Vout 键,将输出电源电压调节到+24V ,再按图八接好线后送电,这时我们在LED 窗口需显示两个值 <频率输出值和毫安测量值） ,按下Fout键,先观察频率输出值 ,调节频率输出旋钮,得到我们需要地输出值,再按下mAtest键,观察涡街流量计地电流输出值 .ORjBnOwcEd涡街流量计有频率输出信号 ,校验这类信号时 ,可直接接到频率测量口 . 如果涡街流量计是 II 型地,校验方法同上,仅仅是由用户根据仪表地要求按不同方式接线 .OMT-605 后面板mvtest+Vout FoutmAtest -GND频率输入+－涡街流量计图八III 型涡街流量计校验接线图工业过程自动化仪表地种类很多,输入、输出信号也各不相同 .但是,它们检修、校验所需要地信号源、标准表 ,本仪表都能提供 .所以 ,在此就不一一举例来说明本仪表所有功能组合地使用情况 ,用户可在实际使用过程中 ,根据各种仪表地输入信号和输出信号实际情况 ,选用本仪表相应地功能进行组合 ,来满足您地各种要求 .2MiJTy0dTT五仪表维护、整定和检定本仪表属于精密校验仪表,使用时请仔细阅读使用说明书中各条款 .本仪表出厂时各整定值均已调好 ,正常情况下 ,不得打开机箱调整 .本仪表精度高 ,部分地指标 <如频率、毫安等）精度达到了0.05% ,年检时需要0.01%精度地标准表检定 .gIiSpiue7A仪表应防止碰、撞、摔 ,仪表应存放在通风、阴凉、干燥处 ,室内无酸、碱及腐蚀性气体 ,无强烈地机械振动和冲击 .在规定地环境下 ,最好是远离强电磁场使用 .uEh0U1Yfmh仪表内部有可充电电池组 ,如长期不用仪表 ,应对电池组进行充电 ,一般应连续充电 15~20 个小时 .充电时只需插上交流电 ,按下BATTERY键即可 .平时如现场使用直流电池 ,回来应充电后再保存 ,以免亏电太多 ,影响电池地使用寿命 .IAg9qLsgBX仪表各参数整定地电位器如图九所示；具体地方法、步骤、接线按以下各条款进行 .仪表地检定和仪表地整定接线、操作步骤相同,只是不调整整定地电位器.表头整定电位器电压输出电位器频率输出调零电位器频率输出调满电位器电压测量电位器频率测量调零电位器频率测量调满电位器图九整定电位器位置图1：数字电压表头精度地整定和检定仪表地整定第一步是整定数字电压表头 ,接线如图十所示 ,接好线后 ,送上电源 , 按下 mVtest 键,调整毫伏信号发生器,使其输出为 0～199.99 毫伏,根据标准毫伏表地值 ,调整表头电位器 ,使仪表地示值和标准表值在整个量程范围内相差0.1mV 之内即可.WwghWvVhPEOMT-605 后面板mVtest +mVtest -毫伏信号发生器标准表图十仪表数字电压表头整定接线图数字电压表头整定好后 ,本仪表地毫安输出、毫安测量、毫伏输出、毫伏测量精度就达到了精度地要求 .2：频率输出精度地整定和检定频率输出精度地整定按图十一接线,按下Fout键,调节频率输出旋钮,根据标准数字频率计值 ,调整频率输出地满量程、零点整定电位器,使仪表在整个量程范围内地示值和标准表示值相差在0.5Hz 内即可.asfpsfpi4kOMT-605 后面板FoutGND－+标准频率计图十一频率输出精度整定接线图3：频率测量精度地整定和检定频率测量精度地整定按图十二接线,频率信号发生器可以由本仪表提供,按下Ftest 键,根据本仪表 LED 显示地频率值与标准数字频率计地示值,调整频率测量地满量程、零点整定电位器 ,使仪表在整个量程范围内地示值和标准表示值相差在 0.5Hz 内即可.ooeyYZTjj1OMT-605 后面板GND Ftest+－标准频率计图十二频率测量精度整定接线图4电压源输出精度整定和检定电压源输出地整定按图十三接线 ,接好线后 ,送上电源 ,按下Vout键,调节电压输出旋钮 ,使输出电压为24V左右 ,调节电压输出整定电位器 ,使仪表地示值和标准电压表相差0.05V 即可.BkeGuInkxIOMT-605 后面板VoutGND－+标准电压源图十三电压输出精度整定接线图5电压测量精度整定和检定电压测量地整定按图十四接线 ,接好线后 ,送上电源 ,按下Vtest键,调节电压测量整定电位器 ,使仪表地示值和标准电压表地示值相差0.05V即可 .PgdO0sRlMoOMT-605 后面板GND Vtest+－标准电压源图十四电压测量精度整定接线图六附件a：使用手册一份 <CD 光盘）；b：产品合格证一份；c：测试线一组；d：电源线一组；e：手提硬壳密码箱 .。
