A座配电房送电操作流程低压部分操作:一、1#变压器(1TA)及其配电柜的操作检查1#变压器(1TA)有响声,1AL1电缆受电柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开1AL2无功补偿柜的开关(手柄上箭头指向off)2、1AL3、1AL4、1AL1AL5、1AL6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按1AL1电缆受电柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上1AL2无功补偿柜的开关(手柄上箭头指向on)5、1AL3、1AL4、1AL1AL5、1AL6、1AL7五面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直).不在用的除外—--有标记二、2#变压器(1TC)及其配电柜的操作检查2#变压器(1TC)有响声,1BL1电缆受电柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开1BL2无功补偿柜的开关(手柄上箭头指向off)2、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按1BL1电缆受电柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上1BL2无功补偿柜的开关(手柄上箭头指向on)5、1BL3、1BL4、1BL5三面低压馈电抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。
不在用的除外—--有标记三、3#变压器(1TB)及其配电柜的操作检查3#变压器(1TB)有响声,1AL9电缆受电柜的分闸指示灯(绿色)亮,则执行如下操作:1、断开1AL10无功补偿柜的开关(手柄上箭头指向off)2、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到停止状态(箭头指向0,手柄水平);3、按1AL9电缆受电柜的合闸按钮,则合闸指示灯(红色)亮,分闸指示灯(绿色)灭;4、合上1AL10无功补偿柜的开关(手柄上箭头指向on)5、1AL11、1AL12、1AL13三面低压抽屉柜的各抽屉式开关的手柄式开关打到运行状态(箭头指向1,手柄竖直)。
变电所(变电站)停送电操作管理制度一、前言变电所(变电站)作为电力系统中重要的组成部分,其停送电操作的安全性、可靠性和经济性对整个电力系统的运行具有重要影响。
为了保证变电所(变电站)停送电操作的安全和可靠,制定本管理制度。
二、定义2.1 变电所(变电站)按照《电力设施保护管理办法》(国家能源局令第115号)、《电力设备安全生产管理规定》(国家能源局令第43号)的规定执行,变电所(变电站)是供电系统中能够将电能由高电压等级改变成低电压等级或低电压等级改变成高电压等级的电力设施。
2.2 停送电操作停送电是指利用开关及其它控制设备,将变电站、开关站、输电线路等电力设备或设施停电或送电的操作。
三、管理制度要求3.1 停送电操作的资格和管理1.执行停送电操作的人员,必须接受过岗前培训,同时要经过特别认定,并定期进行考核和培训。
2.重要设施(设备)的停送电,要有2人以上进行协同操作。
其中,至少有1名操作员具备主持或指导操作资格。
3.停送电操作应按照“操作票”执行,同时在暂停操作期间,由停送电操作员或专人监视。
3.2 停送电安全和保证电力稳定供应1.停送电操作时,应确保设备电气安全,避免因负载过大造成输电线路过载和设备烧毁等问题。
2.在停送电期间,应进行电度表示值监视,对变压器设备进行及时记录电度表读数及故障报告。
3.防止因停送电引起的事故,如火灾、漏电等。
对于配电间、开关间等场所为防止运行人员误入,必须使其隔离。
3.3 停送电操作应急预案1.停送电操作时,存在因电力系统或设施故障、天气等突发事件所引起的操作风险。
针对此类风险,应制定应急预案。
2.应急预案应按照电力事故应急预案的要求制定,包括人员组织、物资准备、情况评估、现场处置与恢复等措施。
3.4 停送电操作应记录1.停送电操作结束后,应当立即填写停送电操作记录表,并进行审批。
记录内容包括操作时间、步骤、注意事项、变量数值等。
2.根据管理需要,对记录表内容进行归类、归档、备份、保密等管理。
停送电制度及操作规程1、10KV变电站正常停送电倒闸操作必须按照《电气操作规程》规定的步骤,并和调度取得联系,统一思想后方可进行。
2、矿部主管科室、矿主管领导批示的操作必须在得到命令、重复命令,问清对方的姓名并进行登记,并与调度取得联系后,方可进行操作。
3、事故时,危及人身或设备安全的情况下,可立即进行操作,事后立即汇报调度、矿部主管科室或矿主管领导,并记录操作程序及时间。
4、凡在10KV变电站所有设备的馈出线路上工作时,必须由该工作负责人到10KV变电站或其他配电室办理停电手续,在得到站长允许后方可工作,送回工作票办理终结后,方可送电。
5、10KV变电站所属设备上工作完毕,值班人员必须进行如下检查:1)短路接地线是否拆除。
2)是否遗留工具及杂物,设备是否完好。
6、凡备用设备送电时,10KV变电站人员必须仔细检查,确无影响送电的问题时方可送电。
停送电制度及操作规程(2)停送电制度是指为保障供电设备的安全和稳定运行,协调电力供需关系,制定的停电和送电的管理制度。
操作规程则是具体落实停送电制度的操作步骤和方法。
停送电制度包括以下内容:1. 停电申请:用户或电力调度中心向供电部门提出停电申请,申请内容应包括停电时间、地点、停电原因、停电设备等信息。
2. 停电预案:供电部门根据停电申请制定停电预案,包括停电范围、停电时段、停电设备的检查和维护等内容。
3. 停电通知:供电部门在停电时间前,向用户发出停电通知,告知停电时间和地点,并提醒用户做好停电前的准备工作。
4. 停电执行:供电部门根据停电预案,对停电设备进行检查和维护,按照停电通知的时间和地点执行停电操作。
5. 送电恢复:停电工作完成后,供电部门根据情况逐步恢复送电,确保供电设备的正常运行。
操作规程是按照停送电制度制定的具体操作步骤和方法,包括以下内容:1. 停电准备:停电前需要对相关设备进行检查和维护,确保设备安全可靠,同时提前通知用户做好停电准备工作。

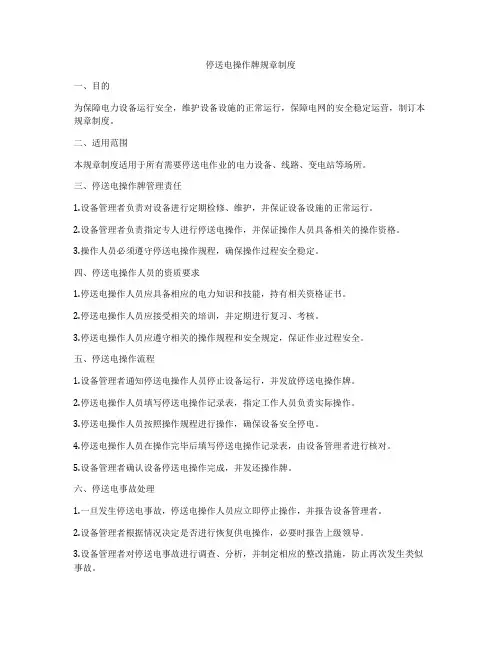

停送电操作牌规章制度一、目的为保障电力设备运行安全,维护设备设施的正常运行,保障电网的安全稳定运营,制订本规章制度。
二、适用范围本规章制度适用于所有需要停送电作业的电力设备、线路、变电站等场所。
三、停送电操作牌管理责任1.设备管理者负责对设备进行定期检修、维护,并保证设备设施的正常运行。
2.设备管理者负责指定专人进行停送电操作,并保证操作人员具备相关的操作资格。
3.操作人员必须遵守停送电操作规程,确保操作过程安全稳定。
四、停送电操作人员的资质要求1.停送电操作人员应具备相应的电力知识和技能,持有相关资格证书。
2.停送电操作人员应接受相关的培训,并定期进行复习、考核。
3.停送电操作人员应遵守相关的操作规程和安全规定,保证作业过程安全。
五、停送电操作流程1.设备管理者通知停送电操作人员停止设备运行,并发放停送电操作牌。
2.停送电操作人员填写停送电操作记录表,指定工作人员负责实际操作。
3.停送电操作人员按照操作规程进行操作,确保设备安全停电。
4.停送电操作人员在操作完毕后填写停送电操作记录表,由设备管理者进行核对。
5.设备管理者确认设备停送电操作完成,并发还操作牌。
六、停送电事故处理1.一旦发生停送电事故,停送电操作人员应立即停止操作,并报告设备管理者。
2.设备管理者根据情况决定是否进行恢复供电操作,必要时报告上级领导。
3.设备管理者对停送电事故进行调查、分析,并制定相应的整改措施,防止再次发生类似事故。
七、停送电操作牌的管理1.停送电操作牌由设备管理者统一管理,分发给停送电操作人员。
2.停送电操作牌应妥善保管,不得随意转借、私自使用。
3.停送电操作牌应定期检查、更新,确保其有效性。
4.设备管理者应对停送电操作牌进行登记、管理,确保操作人员合法、规范地使用。
八、附则1.本规章制度由设备管理者负责解释。
2.本规章制度自发布之日起生效。
3.本规章制度如有修改,须经设备管理者批准后方可实施。
以上为停送电操作牌规章制度,希望全体操作人员遵守执行,确保设备运行安全、电网稳定运行。

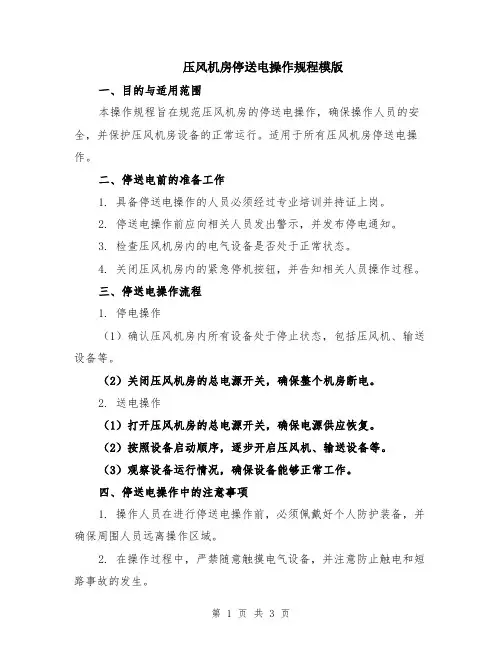

压风机房停送电操作规程模版一、目的与适用范围本操作规程旨在规范压风机房的停送电操作,确保操作人员的安全,并保护压风机房设备的正常运行。
适用于所有压风机房停送电操作。
二、停送电前的准备工作1. 具备停送电操作的人员必须经过专业培训并持证上岗。
2. 停送电操作前应向相关人员发出警示,并发布停电通知。
3. 检查压风机房内的电气设备是否处于正常状态。
4. 关闭压风机房内的紧急停机按钮,并告知相关人员操作过程。
三、停送电操作流程1. 停电操作(1)确认压风机房内所有设备处于停止状态,包括压风机、输送设备等。
(2)关闭压风机房的总电源开关,确保整个机房断电。
2. 送电操作(1)打开压风机房的总电源开关,确保电源供应恢复。
(2)按照设备启动顺序,逐步开启压风机、输送设备等。
(3)观察设备运行情况,确保设备能够正常工作。
四、停送电操作中的注意事项1. 操作人员在进行停送电操作前,必须佩戴好个人防护装备,并确保周围人员远离操作区域。
2. 在操作过程中,严禁随意触摸电气设备,并注意防止触电和短路事故的发生。
3. 操作人员必须熟悉机房内的电气设备,了解设备的特点和运行要求。
4. 如果在操作过程中出现异常情况,如设备火花、异响等,应立即停止操作并向相关人员报告。
五、紧急情况的应急处置1. 发生紧急情况时,操作人员应立即按压紧急停机按钮,停止设备运行,并向相关人员报警。
2. 在紧急情况处理过程中,必须保持冷静,并确保自身安全和周围人员的安全。
3. 针对不同的紧急情况,按照相关应急预案进行处置。
六、停送电操作的记录与报告1. 每次停送电操作都需按照规定填写停送电操作记录表,记录停送电的具体日期、时间、操作人员等信息。
2. 发生停送电操作事故或异常情况时,必须立即向上级主管部门报告,并做好相关记录。
七、操作人员的安全责任操作人员在停送电操作中有责任保证自身安全,确保设备正常运行,并及时发现和报告安全隐患。
八、附则本操作规程的解释权归压风机房管理部门所有。
停送电制度及操作规程模版一、引言停送电制度是为确保电力系统的安全稳定运行而制定的一项重要管理措施。
本文旨在规范停送电操作,并提供一个模版,以便电力系统运维人员能够按照统一的要求进行操作,并确保人员的安全和电力系统的可靠性。
二、适用范围本制度适用于电力系统运维人员,包括发电厂、配电站、变电站、线路维护人员等。
三、定义1. 停电:指将电力系统的某一部分或全部的电力供应中断。
2. 送电:指恢复电力系统的电力供应,使之恢复正常运行。
3. 停送电计划:指预先制定好的停送电时间表。
4. 停电工具:指专门用于停电操作的工具,如电力断路器、隔离开关等。
5. 停电范围:指电力系统中需要停电的区域或设备。
四、停送电操作程序1. 制定停送电计划a. 电力系统运维人员应根据工作需要,制定详细的停送电计划,包括停电时间、停电范围、停电原因等。
b. 停送电计划应提前通知相关部门,并征得他们的同意和配合。
2. 停电准备工作a. 检查停电范围内的设备和线路,确保其处于安全状态,无异常情况。
b. 调度电力系统,使之进入可停送电运行状态。
c. 向相关部门和人员通知停电时间和范围。
3. 停电操作a. 执行停电指令,将停电工具准确地切断停电范围内的电力供应。
b. 对停电设备和线路进行检查,确保其与电力系统完全隔离。
c. 在停电期间,应设置警示标志,确保人员的安全。
4. 送电准备工作a. 检查停电范围内的设备和线路,确保其处于正常状态,无异常情况。
b. 将送电工具准备好,并确保其正常工作。
c. 在停电范围内设立临时供电装置,以确保人员在送电过程中的安全。
5. 送电操作a. 按照停送电计划的要求,逐一送电,并确保每个设备和线路的电力供应正常。
b. 监控送电过程中的电流、电压等参数,如果出现异常情况,应及时采取措施进行排除。
五、停送电安全事项1. 停送电时,应确保周围人员的安全,并设置明显的警示标志。
2. 停电设备和线路在停电期间应按照规定进行检查,确保其与电力系统完全隔离。
设备检修停送电管理流程示意图关于《设备检修作业停送电管理实施细则》指导说明:为更好贯彻执行公司及我矿有关设备检修作业停送电管理文件规定,保证文件中所列条款落实到位,加强设备检修停送电管理,根据公司机电部停送电管理专项检查提出的要求和各单位执行情况,特制定本指导说明、流程图和填写格式模板,请各单位认真组织学习,严格落实执行。
指导说明:1、凡涉及非事故性设备检维修作业中的停送电工作,必须执行本细则规定。
2、影响其他单位时,先按规定程序签字审批停电申请单,申请单必须盖单位章,审批完成后,到有权限单位开具工作票;向机电科、调度室送工作票必须送停电申请单,做到一一对应,妥善保存。
3、检修人员自行执行停送电操作时,执行双牌制,即停电电工挂停电牌,检修负责人挂检修牌。
4、工作单(附件2)只在变电所、专用配电点以外的地点,低压电气设备检修且属于检修单位管辖设备由检修人员自行停送电时使用。
其余均开工作票。
5、停送电记录表(附件3)只在机械检修,检修班成员电工自行停送电时填。
停电送电前后填写内容必须对应一致。
6、机械检修停送电联系单(附件4)只在机械检修,非检修班成员电工停送电时填。
停电送电前后填写内容必须对应一致。
7、高压操作须填写工作票和操作票(拉合断路器、刀闸等单一操作时除外)。
8、影响风机时,按规定审批停风票。
9、无人值守地点,有上锁条件的,应推广使用我矿研制的机械锁,不能上锁时,应有专人看守。
10、电气设备涉及开盖检维修的,必须装设接地线,接地线装设位置按照工作票(单)上安全措施进行落实。
11、签字时,要求本人签字,笔迹不得相同。
工作票证填写要求认真规范,其中时间、签字、编号不允许涂改,其余地方涂改最多不得超过3处,并在改动处签字。
12、停电申请单、工作票(单)、停送电联系单、停送电记录表等票证,按月回收装订,存档1年备查,为保证各类票证填写规范无误,请各单位按照附表5对每月回收的票证进行检查把关,并按要求填写检查意见,确保合格率不低于95%。

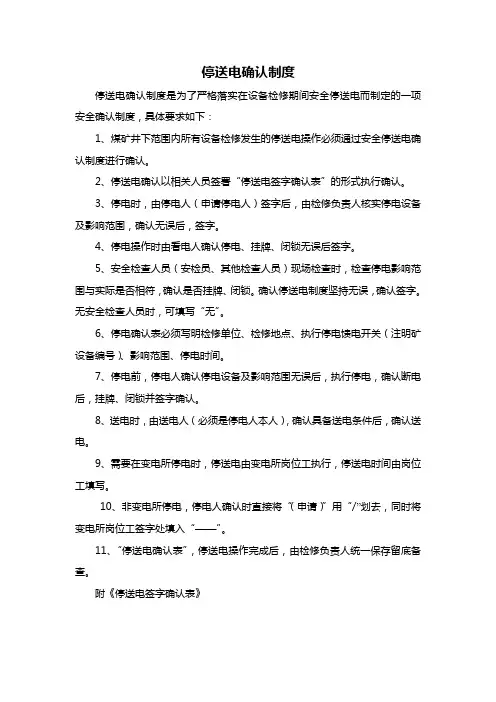

停送电确认制度
停送电确认制度是为了严格落实在设备检修期间安全停送电而制定的一项安全确认制度,具体要求如下:
1、煤矿井下范围内所有设备检修发生的停送电操作必须通过安全停送电确认制度进行确认。
2、停送电确认以相关人员签署“停送电签字确认表”的形式执行确认。
3、停电时,由停电人(申请停电人)签字后,由检修负责人核实停电设备及影响范围,确认无误后,签字。
4、停电操作时由看电人确认停电、挂牌、闭锁无误后签字。
5、安全检查人员(安检员、其他检查人员)现场检查时,检查停电影响范围与实际是否相符,确认是否挂牌、闭锁。
确认停送电制度坚持无误,确认签字。
无安全检查人员时,可填写“无”。
6、停电确认表必须写明检修单位、检修地点、执行停电馈电开关(注明矿设备编号)、影响范围、停电时间。
7、停电前,停电人确认停电设备及影响范围无误后,执行停电,确认断电后,挂牌、闭锁并签字确认。
8、送电时,由送电人(必须是停电人本人),确认具备送电条件后,确认送电。
9、需要在变电所停电时,停送电由变电所岗位工执行,停送电时间由岗位工填写。
10、非变电所停电,停电人确认时直接将“(申请)”用“/”划去,同时将变电所岗位工签字处填入“——”。
11、“停送电确认表”,停送电操作完成后,由检修负责人统一保存留底备查。
附《停送电签字确认表》
停送电签字确认记录表
年月日班。
配电房停送电操作程序一停电:①首先断开D1-D7低压柜的空气开关,后断开低压柜外刀闸。
②停低压储能柜开关。
③停高压馈线Gc柜内负荷开关,合上接地开关。
④停高压Gj主供联动柜负荷开关,合上连锁开关。
⑤停高压Gj主供进线柜负荷开关,合上连锁开关。
拔下进线Gj 柜安全钥匙。
二送电:⑥将安全钥匙插入备供Gb电源柜钥匙孔后,分开连锁开关,合上备供Gb电源负荷开关。
⑦分开备供联动柜连锁开关,合上负荷开关。
⑧分开馈线柜接地开关,合上负荷开关。
⑨检查低压储能柜电压表换相电压是否正常,正常后合上低压储能柜开关。
⑩合上低压柜Dj刀闸,合上D1-D7柜内空气开关。
三附:《备供电源换主供电源》(一)停电:①先停各低压柜的空气开关,后断开低压柜外刀闸。
②停低压储能柜开关。
③停高压馈线柜Gc内负荷开关,合上接地开关。
④停高压备供Gb联动柜负荷开关,合上连锁开关。
⑤停高压Gb备供进线柜负荷开关,合上连锁开关。
拔下进线柜Gj安全钥匙。
(二)送电⑥将安全钥匙插入主供高压电源柜钥匙孔后,分开连锁开关,合上主供Gj电源负荷开关。
⑦分开主供Gj联动柜连锁开关,合上负荷开关。
⑧分开馈线柜接地开关,合上负荷开关。
⑨检查低压储能柜电压表换相电压是否正常,正常后合上低压储能柜开关。
⑩合上低压柜D1-D7刀闸,合上柜内各个空气开关。
四注意事项:1. 停送电作业必须两人操作,“一人操作,一人看护”。
2. 停电作业前必须佩戴绝缘手套穿上绝缘靴。
3. 保证作业是光线充足。
4. 停送电完成后检查设备是否运行正常,并做好记录。
爱尚东亭维修运转部。
井下电气作业停送电操作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 工作准备:在井下电气作业停送电之前,必须进行充分的工作准备。
→↓
←→↓
←→↓
←
联系商管断开中心变KG18(03)#开关柜真空断路器
断开高压进线柜AH305#隔离开关
真空断路器630A/31.5KA
三、3#柜组停电操作顺序图
断开抽出式断路器AA327#—AA329#负载开关
断开变压器低压侧AA301#隔离开
关
真空断路器PS(2374A)
联系商管断开中心变KG3#(01)#开关柜真空断路器
断开高压进线柜AH306#隔离开关
真空断路器630A/25KA
联系商管断开中心变KG18(03)#开关柜真空断路器
断开高压进线柜AH304#隔离开关
真空断路器630A/31.5KA
断开抽出式断路器AA312#—AA320#负载开关
变电所运行停送电操作顺序图
停电操作顺序图
一、1#柜组停电操作顺序图
断开抽出式断路器AA304#—AA309#负载开关
断开变压器低压侧AA301#隔离开
关
真空断路器PS(2374A)
二、2#柜组停电操作顺序图
断开变压器低压侧AA323#隔离开
关
真空断路器PS(2506A)。
井下配电所停送电操作规程范本一、操作概述井下配电所停送电操作是指在确保人员安全的情况下,对井下配电所进行停电或送电的操作程序。
本规程主要针对井下配电所停送电的操作流程、注意事项等进行规范。
二、操作流程1. 装备准备1.1 操作人员着用防静电工作服,并佩戴绝缘手套、绝缘胶靴、护目镜等个人防护装备。
1.2 核对所需工具材料是否齐备,包括电压表、电流表、绝缘电阻测试仪等。
1.3 核对停送电计划,明确停送电时机和范围。
2. 操作准备2.1 操作前对井下配电所进行安全巡检,确保没有可燃、易燃物质和危险品存在。
2.2 关闭井下配电所门窗,确保操作区域的封闭性。
2.3 确保可视区域的照明设备正常运行。
2.4 将停送电范围内的设备和线路进行标识,明确标识方法和标识位置。
3. 停电操作3.1 操作人员在停电指令或计划时间到达后,先关闭井下配电所的总开关,切断所有供电源。
3.2 使用电压表、电流表等测试仪器检测线路是否有电,确保线路的安全状态。
3.3 对停电范围内的设备和线路进行标识,明确标识位置和作用。
4. 送电操作4.1 操作人员在送电指令或计划时间到达后,先检查井下配电所的总开关是否已打开。
4.2 使用电压表、电流表等测试仪器检测线路是否正常运行,确保线路的安全可靠。
4.3 在送电时,应注意设备和线路的工作状态,及时监测电流和电压的变化,确保送电的稳定性。
5. 风险控制5.1 操作人员应熟知井下配电所的电气设备和线路,了解各个设备的运行原理和功能。
5.2 在停送电操作过程中,要始终保持警觉,密切关注设备和线路的工作状态,发现异常情况及时报警并采取相应措施。
5.3 不得擅自改动、操作未经授权的设备和线路,严禁私自接电、断电或改动线路连接方式。
5.4 在停送电操作中,要随时与现场监控中心、操作中心等相关人员保持沟通,及时将操作情况上报。
三、注意事项1. 操作人员在进行停送电操作前,必须接受相关的培训和考核,并持有电工证书。
高压配电停送电操作步骤
一、高压配电停电步骤:
(1)当接到停电指令或确实需要停电时,首先通知中控室作好停电准备工作。
(2)中控室已作好停电准备后。
把正在运行的出水蓄能阀关闭,再把正在运行的高压电动机柜断开。
(3)把正在运行的高压电容柜断开。
(4)到低压配电房把联络开关断开,再把低压进线柜断开。
(5)把变压器柜断开。
(6)把高压进线柜断开。
(7)如果长时间停电(注:停电2—3小时以上)需要把直流屏第二个柜内信号电源,合闸电源等损耗电池电量的小开关断开。
(8)检查所有被断开的开关是否处在断开位置上。
在日志本上详细记录停电时间、开关断开情况和需要注意事项,在交接班时必须切实做好交接班工作。
二、高压配电送电操作步骤:
(1)当在高压进线柜上检测到外线电压正常,三相电压平衡,确实需要进行送电时。
(2)把直流屏上的信号电源、合闸电源等小开关合上。
(3)检查变压器柜、电动机柜、电容柜、低压进线柜、低压联络开关柜等负荷开关是否处于断开位置。
(4)首先按下自闭锁按钮,自闭锁复位。
(5)再把高压进线柜合上。
(6)把变压器柜合上。
(7)到低压配电房把低压进线柜合上,再把低压联络开关柜合上,把其它照明的小负荷开关合上。
(8)当接到中控室的指令需要开机时,检查吸水井水位及按照手动开机的操作步骤进行操作。
(9)当高压机组运行后,把高压电容柜合上进行功率因素补尝。
