电子支气管镜(进口)参数

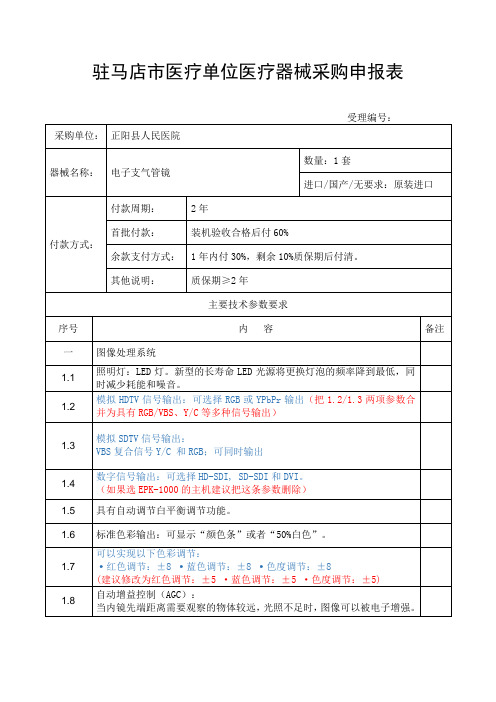

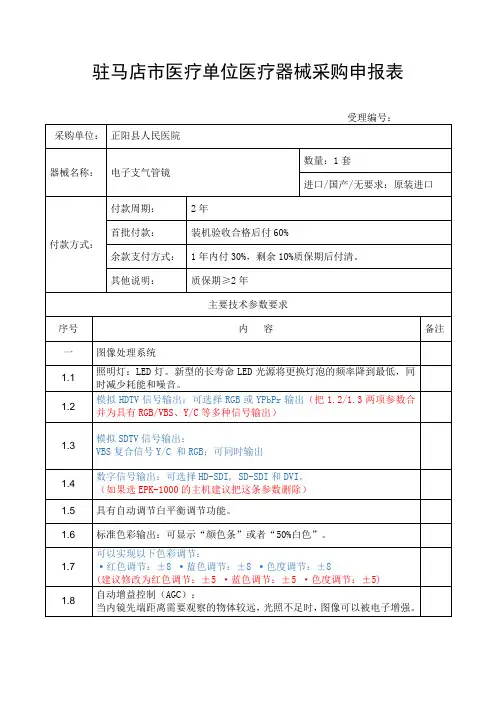

驻马店市医疗单位医疗器械采购申报表受理编号：采购单位：正阳县人民医院器械名称：电子支气管镜数量：1套进口/国产/无要求：原装进口付款方式：付款周期：2年首批付款：装机验收合格后付60%余款支付方式：1年内付30%，剩余10%质保期后付清。

其他说明：质保期≥2年主要技术参数要求序号内容备注一图像处理系统1.1 照明灯：LED灯。

新型的长寿命LED光源将更换灯泡的频率降到最低，同时减少耗能和噪音。

1.2 模拟HDTV信号输出：可选择RGB或YPbPr输出（把1.2/1.3两项参数合并为具有RGB/VBS、Y/C等多种信号输出）1.3 模拟SDTV信号输出：VBS复合信号Y/C 和RGB；可同时输出1.4 数字信号输出：可选择HD-SDI, SD-SDI和DVI。

（如果选EPK-1000的主机建议把这条参数删除）1.5 具有自动调节白平衡调节功能。

1.6 标准色彩输出：可显示“颜色条”或者“50%白色”。

1.7 可以实现以下色彩调节：²红色调节：±8 ²蓝色调节：±8 ²色度调节：±8(建议修改为红色调节：±5 ²蓝色调节：±5 ²色度调节：±5)1.8 自动增益控制（AGC）：当内镜先端距离需要观察的物体较远，光照不足时，图像可以被电子增强。

1.9 可以将对比度设置成以下三种模式（N，H，L）中的种：²N（普通）：普通图像²H（高）：与普通图像相比，暗的区域更暗，亮的区域更亮²L（低）：与普通图像相比，暗的区域变亮，亮的区域变暗。

1.10 图像处理过程中自动降噪。

1.11 按下前面板上的“测光模式”按钮，进行自动测光。

峰值：图像的亮度根据图像最亮处进行调节。

平均：图像的亮度根据图像的平均亮度进行调节。

1.12 图像的形态和边缘可以被电子强调，以增加图像的锐利度。

支气管镜技术参数
1.景深：3-50mm
2.视野角度≥90°
3.软镜工作软管有效长度≥610mm
4.成像原理：电子成像技术
5.软镜插入管外径≤5.2mm，工作管道内径≥2.6mm
6.插入管软管前端弯曲角度：向上弯曲≥180°，向下弯曲≥130°，向上向下总弯曲角度≥310°
7.插入软管先端具备左右方向旋转调节功能，向左120°，向右120°，操控更精准
8.操作手柄具备三个功能按键：可控制图像显示器的图像冻结，图像拍照录像，图像放大缩小的功能
9.自带LED光源
10.配备≥6.0英寸便携式显示屏
11.开机时间≤3秒
12.图像显示器与操作手柄采用标准连接
13.标配2节大容量可充电锂电池。

便携式支气管镜技术参数
1.操作手柄（含插入管）：
1.1景深：3-50mm；
1.2视野角度≥90°；
1.3软镜工作软管有效长度≥610mm；
1.4成像原理：不限，但需保证成像质量；
1.5软镜插入管外径≤5.2mm，工作管道内径≥
2.6mm；
1.6插入管软管前端弯曲角度：向上弯曲≥180°，向下弯曲≥130°，向上向下总弯曲角度≥310°；
1.7插入管先端头采用绝缘材料，确保手术安全；
1.8操作手柄具备1个或多个功能按键；
1.9自带LED光源，耐用性强，具备防雾功能，无需预热；
2.图像处理器：
2.1配备≤
3.0英寸便携式显示屏，显示器采取非触屏式设计，一键开机即能使用确保操作中尽可能少接触显示器用以保障手术安全；
2.2开机时间：≤3秒即能实现图像使用；
2.3图像处理器与操作手柄连接方式：采用国际标准立体式航空连接器，避免触点式连接方式因接触不良导致无法使用的问题；
2.4另配备显示屏≤8英寸，具有外置可热插拔SD存储卡直接存储图片及声音等信息，开机时间：≤5秒即能实现图像显示,满足临床快速使用需求
2.5与内窥镜操作部连接方式：通过视频转接线或其它方式与内窥镜手柄部直接相连，中间无需再通过连接手持式显示器即能实现视频操作，有效减轻产品重量方便临床使用；
3. 供电方式：
3.1要求电池采用可拆卸设计，电池可以在市面上自行购买以降低售后成本；
4.消毒方式：
4.1操作部可进行全浸泡消毒，严格按照消毒指南进行操作，以确保消毒彻底；。

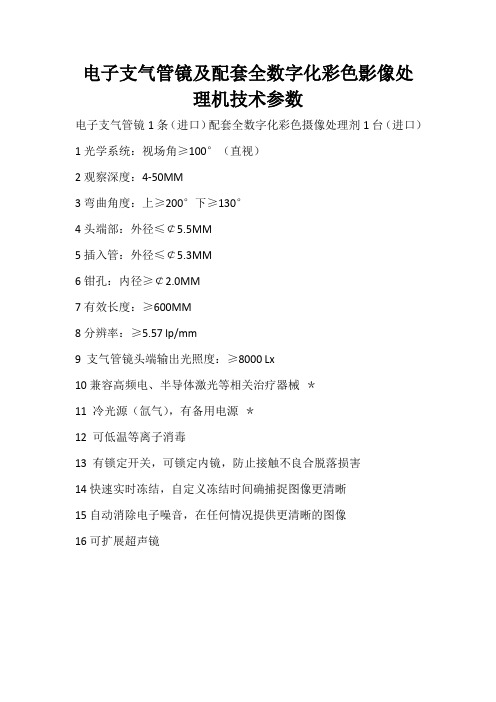

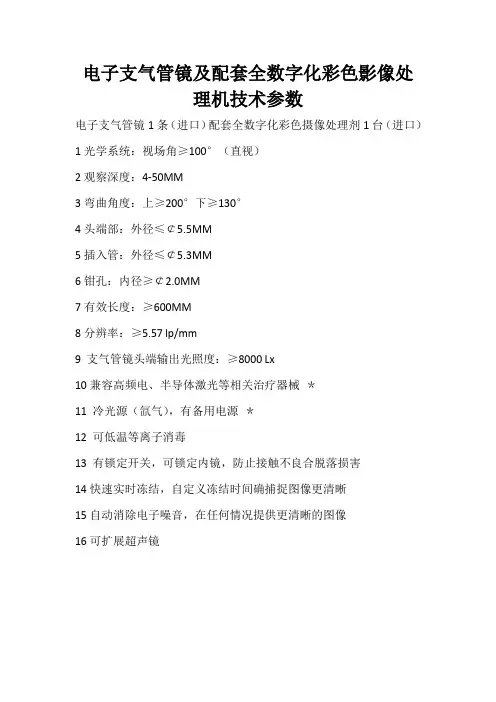

电子支气管镜及配套全数字化彩色影像处
理机技术参数
电子支气管镜1条（进口）配套全数字化彩色摄像处理剂1台（进口）1光学系统：视场角≥100°（直视）
2观察深度：4-50MM
3弯曲角度：上≥200°下≥130°
4头端部：外径≤￠5.5MM
5插入管：外径≤￠5.3MM
6钳孔：内径≥￠2.0MM
7有效长度：≥600MM
8分辨率：≥5.57 lp/mm
9 支气管镜头端输出光照度：≥8000 Lx
10兼容高频电、半导体激光等相关治疗器械＊
11 冷光源（氙气），有备用电源＊
12 可低温等离子消毒
13 有锁定开关，可锁定内镜，防止接触不良合脱落损害
14快速实时冻结，自定义冻结时间确捕捉图像更清晰
15自动消除电子噪音，在任何情况提供更清晰的图像
16可扩展超声镜。

青岛大学医学院附属医院大型医疗设备引进论证书设备名称：电子支气管镜申请科室：内一科责任人：杨乃龙2012 年 08月08日一、预引进设备基本情况引进设备的理由引进该设备的效益评价填表须知一、设备引进意向确定后，各科内应本着认真负责、实事求是的原则填写此表。

二、大型设备系指人民币价值5万元以上的设备。

三、科务会签字不少于三人。

四、设备引进后，本表与合同书、商检证书、外贸单汇、验收记录等共同存入设备档案。

五、引进该设备后，医院会进行详细的效益跟踪调查；对于设备不能充分发挥效益的科室，将根据医院奖罚条例对责任者进行处理。

技术参数表黄岛院区内镜中心电子支气管镜数量：1套一、设备技术参数要求1．全数字化电子内窥镜主机 1台1.1 具有高清晰度图像处理功能。

1.2 具有图像多级放大功能，整体与局部放大功能。

1.3 高清晰快速实时图像冻结模式。

1.4 具有三种测光模式：平均测光、峰值测光、全自动测光。

1.5 具有构造强调和轮廓强调。

1.6 多种输出方式RGB、Y/C、VIDEO等。

1.7开放式升级平台，可无限次升级与增加功能、并具备相应的提升效果。

1.8要求兼容内科胸腔镜1.9 IHB色图功能，利用血色素指数，显示出粘膜表层细微色彩变化。

1.10要求兼容医院原有电子支气管镜2．光源 1台2.1氙光源≥300瓦，光源亮度可调2.2灯泡寿命≥500小时2.3 具备应急灯。

2.4光源和主机分开在两个机箱3．治疗型电子支气管镜 1条3.1 视野角度: ≥120°；观察深度3—100mm。

3.2 弯曲角度:上≥180°、下≥130°。

3.3 插入部外径: ≤6.0 mm；先端部外径≤5.9 mm3.4 内镜管道: ≥2.8 mm。

3.5 有效长度: ≥600mm3.6与医院原有主机相兼容4．标准电子支气管镜 1条4.1 视野角度: ≥120°；观察深度3—100mm。

4.2 弯曲角度:上≥180°、下≥130°。

电子支气管镜（进口）参数一、图像处理系统1.1.照明灯需为LED灯，灯泡寿命≥2000小时；1.2.高清信号输出至少可选择HD-SDI和DVI输出方式；1.3.具备标清信号输出功能，可选择：VBS复合信号；Y/C 和RGB；可同时输出；1.4.具有自动调节白平衡调节功能；1.5.具备自动增益控制（AGC）功能：当内镜先端距离需要观察的物体较远，光照不足时，图像可以被电子增强；1.6.图像处理过程中自动降噪1.7.测光可选自动测光、峰值测光、平均测光三种模式；1.8.具备构造强调和轮廓强调功能；1.9.使用键盘上的快捷键可以改变图像尺寸；1.10.具备冻结功能：可以使用内镜或键盘上的快捷键键冻结内镜图像；1.11.具备预冻结功能：在进行冻结操作和显示前，可以从设定的时间内抓取的图像中选择最清晰的图像；1.12.具备窄带光观察功能；1.13.具备USB接口，可连接U盘储存高画质图片；1.14.内镜图像上可以显示以下数据信息：患者ID号·患者姓名·性别·年龄·出生日期·记录日期（时间、计时器）·诊断；1.15.具备记忆设定功能：以下设定在关机后仍可被记忆。

色调·测光模式·图像强调模式·色彩强调模式·对比度·AGC·色彩模式·白平衡·亮度调节方法·亮度·送气；1.16.重量：≤12kg；1.17.放电击保护级别：I级；1.18.兼容性：可兼容同品牌电支气管镜、纤维支气管镜、超声小探头、超声支气管镜等；二、电子支气管镜2.1.视野范围（FOV）≥120°；2.2.视野方向0°前视；2.3.景深≤3-100mm；2.4.先端部：外径≤6.0mm；2.5.插入管：外径≤6.0mm；2.6.弯曲部：弯曲角度上≥180°，下≥130°；2.7.钳子管道：内径≥2.6mm；2.8.手柄遥控按钮个数≥3个（送水送气按钮不算在内）；2.9.手柄与镜身部位为链条传动；2.10.全防水设计，清洗内镜无需安装防水帽；2.11.可兼容高频电烧；三、监视器3.1.原装进口液晶显示器≥21寸；3.2.高清LCD面板；3.3.可以转接输入信号到其它显示器，实现信号复制；3.4.支持广泛的输入/输出端口，包括HD/SD-SDI ,DVI-I,VGA；四、台车4.1.可兼容所投品牌各类机型（EUS设备除外）4.2.简洁小巧，外观整齐划一，节省内镜室空间五、配置图文工作站除颤监护仪招标参数1. 显示器: 不小于6英寸,彩色显示屏，便于观察2. 可显示ECG，SpO2, EtCO2等波形, 支持数字放大，波形冻结3. 除颤电流波形：双相波4. 标配工作模式：手动除颤，同步复律，生命体征监护，内部放电，机器自检5. 除颤能量: 270J, 14档能量选择6. 能量及工作模式选择: 一体旋扭式,快速，直观7. 快速充电：4秒内充电到200J（即便用交流电的情况下），充电过程中可在屏幕上.显示当前能量值8. ECG波形恢复时间：除颤放电后，心电波形在3秒内恢复9. 心电导联：标配三导联，可选配6芯心电导联线10. 可升级呼吸末二氧化碳和血氧饱和度11. 自检指示：带有自检指示灯12. 电池：采用安全性高的锂电池13. 使用环境：工作温度：-5℃到45℃、防振动、防水级别IPX414.仪器内置屏幕智能操作指导，带有电极板放置架，具有报警指示灯15.可升级体外起搏功能，起搏分为固定和按需两种模式。

自体荧光电子支气管镜技术参数（精选文档）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）自体荧光电子支气管镜技术参数荧光灯电子镇流器电路简介上海时代之光照明电器检测王月丽一．输入电路这一电子镇流器的输入电路，是一个兼有共模和差模复合的EMI滤波电路。

1．进线处F是电流熔丝（保险丝），它的作用是一旦电子镇流器内发生故障状态时，能及时熔断，从而防止了故障的扩大和危及安全的事故发生。

2．并联在进线处的RV是压敏电阻，它的伏安特性如图2，当它两端的电压没达到它的阀门电压值时，它呈现阻值很大的（≥10kΩ）的电阻特性，当两端的电压超出阀门电压时，其阻值会迅速下降，流过其电流也会急剧上升。

它的作用是：（1）当电源内有雷电感应，大用电器图2 的自感电动势，触发脉冲电压等残留瞬时脉冲作用在电子镇流器的输入端时，能把超出470V或390V峰值的脉冲电压泄放掉，从而保护了电子镇流器的内部电路免受高压脉冲的冲击。

即压敏电阻兼有EMS的防护功能。

（2）当电子镇流器的输入端被错误地接上远超出其额定值的电压时，（例如被接到380V电源上），压敏电阻会迅速导通，其持续的大泄放电流能把保险丝熔断，从而达到保护电子镇流器内部电路的目的。

3．由L2、L3和C1、C11、C13和C14组成了EMC复合滤波电路。

由于本线路采用了电子泵反馈电路（后面会介绍），把谐振后输出端的高频电能反馈到电源侧，所以造成了电源侧对电网的传导干扰分量明显增大，这就要求输入端的滤波特性要更强才能保证EMI标准中传导项目的不超标。

从电路的输入侧A、A＇端分析，电子镇流器传向电网的高频干扰信号既有以A和A′互为两个极的差模干扰信号，又有以A和A＇为共同一个极而以接地为另一个极的共模干扰信号。

图中C1和C11是典型的差模信号旁路电容，把电子镇流器产生的差模信号在此处短路掉。

L3主要是针对这一电路的A点干扰信号相对比A＇点更多而设立的，它主要是起到阻碍A 点的差模干扰信号向外传导的作用，但同时也对A点的共模干扰信号有阻碍作用。

PENTAX 高清电子胃肠镜参数 11、EKP-i5000 HD+全数字图像处理主机*1.1 H D +全数字图像处理全数字化，支持高达百万像素内镜。

1.2 基于早期病变存在血运或结构等的变化，通过i-scan 电子染色功能把普通镜下难以发现的早期肿瘤病变突显出来。

红、绿、蓝全光谱实现特殊图像显示，画面真实、准确。

*1.3 i-scan 特殊光谱图像功能、提供不同部位观察模式并可自定义设置，可进行TE-b，TE-e，TE-g，TE-c 的转换根据支气管食管，胃，肠部位不同进行不同的染色模式。

1.4 i-scan SE 病灶表面凸现功能1.5 i-scan CE 病灶轮廓凸现功能1.6 i-scan TE-P 改变红光平衡，通过增强红光的显示，达到了加强显示黏膜表面的纹理结构。

1.7 i-scan TE-V 基于血红蛋白对短波长光线吸收能力较强，达到了清晰显示黏膜微血管的形态。

1.8 显示画面可以把病灶放大20-30 倍1.9图像大画面显示，内镜下图像占据屏幕9 5%以上，微小病变显示更清晰1.10 画中画功能，可以在冻结图像的情况下再出现小画面实时图像显示，保证了操作的安全性，并且可以进行大、小画面的切换，操作中方便对图像的对比。

1.11 数码图像轮廓增强1.12 数码图像降噪功能1.13 图像病灶加强功能1.14提供多组标准USB接口，可直接存储镜下图片及相关数据1.15 提供网络接口，可与院内网络连接1.16 控制预设，可在前面板和内镜手柄按键上设置所有主机的控制及调节功能1.17 开放式升级平台，彻底改变了以往内镜主机功能固化的弊端及升级就要更换主机的方法，可无限次升级，增加功能、提升效果，杜绝了功能、技术过时与淘汰的概念1.18 冻结模式内镜按钮、键盘或前面板上的冻结键可以控制通向冻结，具有HD冻结模式专门用于高清图像的冻结，可充分满足发表文章及教学的需要，自动活动小画面并可变换位置. 也可选择高清、标准两种图像质量冻结1.19 通过前面板上的按键进行自动白平衡调节，主机可自动记忆1.20 图象色彩调节，通过前面板上的色彩调节按键进行调节。
